H340 cable 初號機, 剛剛把 VGA 的部分弄好了, 跟大家分享一下

Acer H340 VGA Cable 製作分享

材料一覽
Acer H340 VGA Cable 製作分享

H340 主機板接頭
Acer H340 VGA Cable 製作分享

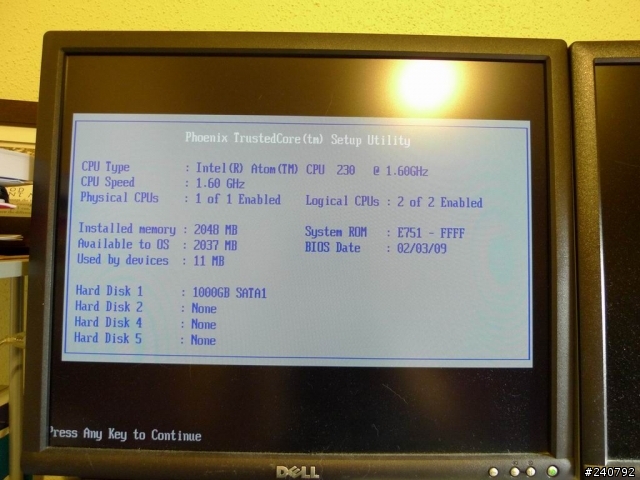

主機板 與開機畫面


Acer H340 VGA Cable 製作分享
Acer H340 VGA Cable 製作分享

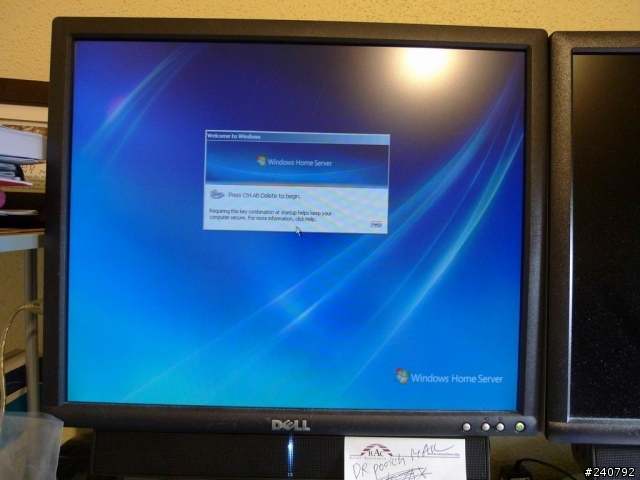

WHS 開機
Acer H340 VGA Cable 製作分享


其他要等把 鍵盤, 滑鼠 的PS/2 做好才能給大家看了, 不過因該比 VGA 好做很多

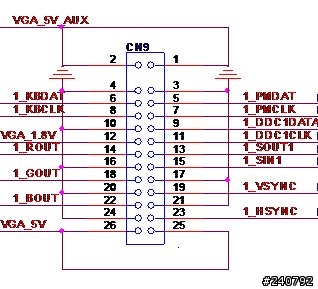

VGA layout
01 5V 0-203Ω 5V
02 5V 0-203Ω 5V
03 0 G GROUND
04 0 G GROUND
05 ~.69V PS2 MOUSE DATA
06 ~0.6V PS2 K/B DATA
07 1.4mV PS2 MOUSE CLOCK
08 1.5mV PS2 KEYBOARD CLOCK
09 5V --> VGA12 (DDC DATA)
10 0 G GROUND
11 5V --> VGA15 (DDC CLOCK)
12 1.8V 0-88Ω 1.8V
13 5V SERIAL OUT
14 0.43V --> VGA01 (RED)
15 ~.62V SERIAL IN
16 0 G --> VGA05 (GROUND)
17 0 G --> VGA06 (GROUND)
18 ~.65V --> VGA02 (GREEN)
19 16.5mV --> VGA14 (VSYNC)
20 0 G --> VGA07 (GROUND)
21 0 G --> VGA08 (GROUND)
22 ~.69V --> VGA03 (BLUE)
23 2.9V --> VGA13 (HSYNC)
24 0 G --> VGA10 (GROUND)
25 5V 0-100Ω --> VGA09 (5V)
26 5V 0-99Ω 5V

相關圖

Acer H340 VGA Cable 製作分享

相關參考網站

很厲害

雖然有腳位定義圖可以參考.但是有看沒有懂耶!非電子科系

可以請大大寫仔細一點的施工過程來分享嗎?(點出關鍵注意的細節地方.非電子科系看了也會懂的說明!)

請大大有空多分享一下DIY過程細節囉!!

先在此感謝!!








先補一個簡單的版本 -

材料

26 pin 接頭 1 個


對應的 pin, 需要 10 來個, 主要看是你想怎麼接



VGA (HD-15 三排) 母座一個 (Female)



基本上這樣就可以了, VGA 可以買帶殼的, 這些東西你去電子材料行都可以買的到

一般來說端子, 前面的 pin 需要用鉗子夾, 如果沒有用尖嘴鉗也可以

如果只要拉 VGA 哪你最少要拉 9 條線出來, 如果每一條 Ground (接地) 都想單獨拉, 哪就要 13 條

以 13 條來說, 你需要 25 pin 接頭裡面拉出

09, 11, 14, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25

在去對照第一篇我附的的圖, 用第一個說明

09 5V --> VGA12 (DDC DATA)

就是 26 pin 裡面的第 9 個 pin 需要接到 HD-15 VGA 母座的第 12 個 pin

在慢慢以此類推, 把 13 條都接好. 如果只要拉 9 條, 哪就把 HD-15 VGA 那邊的 接地 Ground (05,06,07,08,10) 都接在一起. 有些螢幕自己本身後端就會接在一起, 有些不會, 所以保險的方是就是在這邊先做好接地點的連接.

補一個相對pin 的位置, 大家好參考




有問題大家再來討論吧
之前就已經很想做了
只是那個26PIN的接頭
我在新竹光復路上幾家大間的電子材料行都找不到
不知道可以幫忙買嗎??或是提供購買地點
我也是26pin買不到,岡山鎮買不到,P拍有看到可是長不一樣
去搜尋了petermax所發過的文章他好像不在台灣說??
如果要跑到城市找有點不合乎經濟效益,雖說DIY無價.
petermax大大能指點的迷津嗎??
凡事半桶水,說不對請鞭我,記得要pm不然我也不知道.
26pin的接頭可以用2.0mm 母排插座 雙排40p 的代替
自己折下26pin 針腳的部份用來焊線
母座用來插在主機板上就可以
google "2.0mm 雙排 母座" 就可以找到了



大概就是裁成這個樣子
因為在下現在在美國, 所以材料都是在美國買的

不過岳母下禮拜三要回去, 我手邊還有 6 個 (一次訂要買 10 個), 如果有需要的人我可以請我岳母帶回去, 再看看大家怎麼自取或是用寄的. 我還以為台灣比較好買, 這邊都要網購呢
petermax wrote:
H340 cable...(恕刪)


看來我也該要出去找找材料了~~
加了 VGA 有啥好處 ? 不是都透過網路存取設定嗎 ?
NetBuyer wrote:
加了 VGA 有啥好...(恕刪)



當你遠端登入不了 網路無法連上h340的時後
只看燈號 是不能正確的知道 錯誤的訊息的
有vga可以接上H340 就可以正確知道 問題出在那邊
