Vigor 2920 開箱 (功能介紹Part 1)

接續上一篇的Vigor 2920 開箱文

接著我來做一下整個實際功能運用的介紹

首先簡短說一下連線的線路環境,

為了要測試整個Load Balance 相關的功能,因此我將Wan1 接上我的Vigor 2110 然後連上一條對外線路(動態ip)
Wan2接上的是中華電信光世代的10M/2M 線路 Wan2 的線路直接接到數據機上

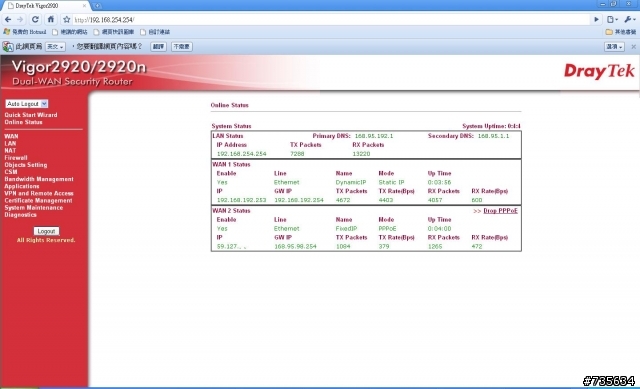

首先看到的是一樣是讓人一目了然的連線與機器狀態圖


可以看到Wan1 取得的是虛擬ip ,線路名稱是動態IP線路 拿到的是虛擬ip,(對外是動態的ip)
Wan2 取得的是實體ip,此線路供Server使用

Vigor 2920 開箱 (功能介紹Part 1)


Vigor 2920 開箱 (功能介紹Part 1)

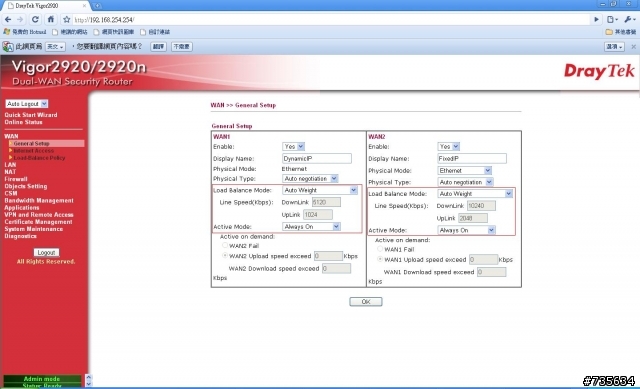

首先看到的是Wan 連線的基本設置 (WAN >> General Setup)


Vigor 2920 開箱 (功能介紹Part 1)

我們可以看到Wan 1 以及Wan 2的相關設定都有一項Load Balance Mode 可以供我們設定要自動調節還是要根據線路速度去取決,而Active mode
則是讓我們設定線路啟動的時間模式,這邊我是直接設定兩條線路都是Always On (不然Server就得跟區網的小朋友搶頻寬了orz)


接下來看到的是設定網路存取部分,也是可以分別設定兩條線路,我的設置是一條走Static/Dynamic IP 一條走PPPOE連線


Vigor 2920 開箱 (功能介紹Part 1)

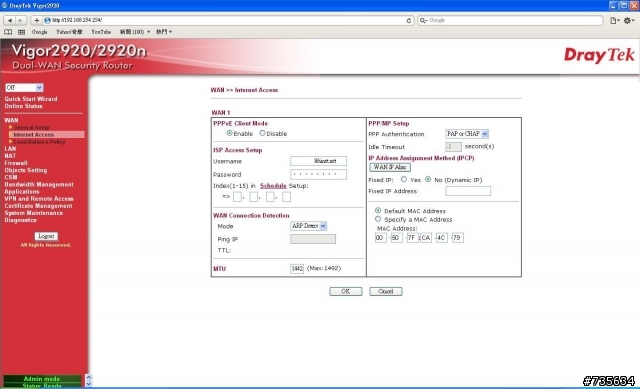

等等...不對啊 在哪裡設定PPPOE的連線參數? 以及其他連線方式的參數? 恩就在旁邊的Detail Page 點下去就看到囉^.<


Vigor 2920 開箱 (功能介紹Part 1)

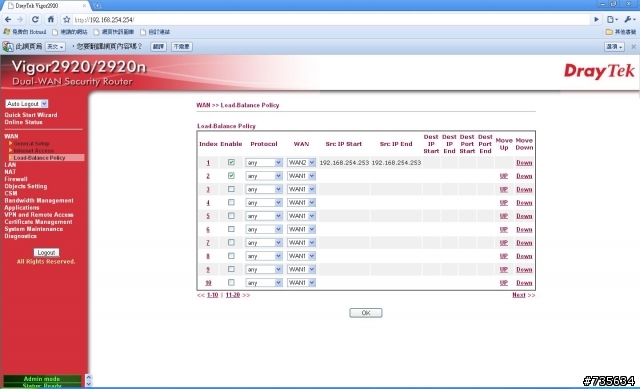

接著重頭戲上場,來到了設定Load Balance Policy的地方


Vigor 2920 開箱 (功能介紹Part 1)

可以看到我預設有個IP是走Wan 2 這條線路 其他的偷懶全部導過去Wan 1 (動態IP)

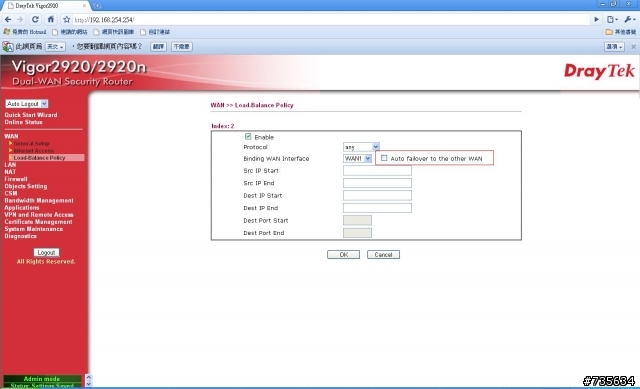

再來看看詳細的設定頁面:


Vigor 2920 開箱 (功能介紹Part 1)


這邊提供一個小trick 就是如圖中看到的, 我偷懶直接寫any,然後剩下的Source IP那些都沒設定 也就是讓剩餘流量都走另外一條指定的線路,不過這邊我沒有勾選Auto failover to other wan ,主要是發現有時候好像還是會讓流量不乖竄到另外一條Wan 去 所以我這邊就不勾選 , 如果勾選了,會在當條線路掛掉的時候幫你把流量導去另外一條 這其實很方便,遇到臨時一條線路掛掉時,至少有另外一條可以立刻備援^^

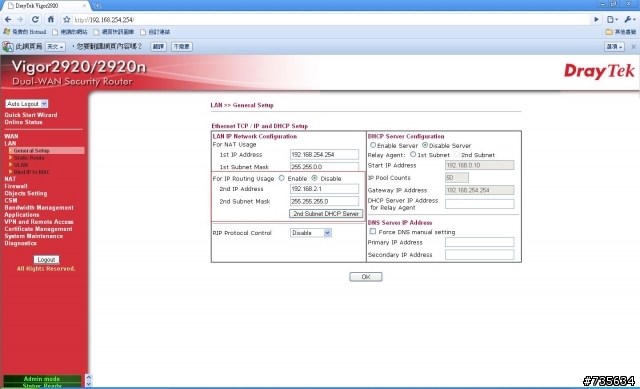

再來看到Lan端的設定,這邊可以看到一樣有提供2nd Subnet for routing usage. 這部分寫得很清楚是for routing usage,所以如果你有兩個網段的話,可以在這邊透過設定2nd subnet來達到routing的動作


Vigor 2920 開箱 (功能介紹Part 1)

跳過Static Route跟VLAN 來到Bind IP to Mac..

Vigor 2920 開箱 (功能介紹Part 1)

這邊其實有個好用的功能,就是開啟Strict Bind, 當此模式被啟動時,就算有未經認可的電腦猜到區網的IP網段設定,然後透過手動IP去設置連線,不過當此模式打開時,只要是非此清單內的Mac address ,就無法對外連線,可以很方便做到初步的身分限制。



剩下的等在下有空的時候再做其他部分的補充吧^^


本篇文同步發布於在下的Blog: Vigor 2920 開箱 (功能介紹Part 1) http://wp.littlecho.tw/vigor-2920-%E9%96%8B%E7%AE%B1-%E5%8A%9F%E8%83%BD%E4%BB%8B%E7%B4%B9part-1.html

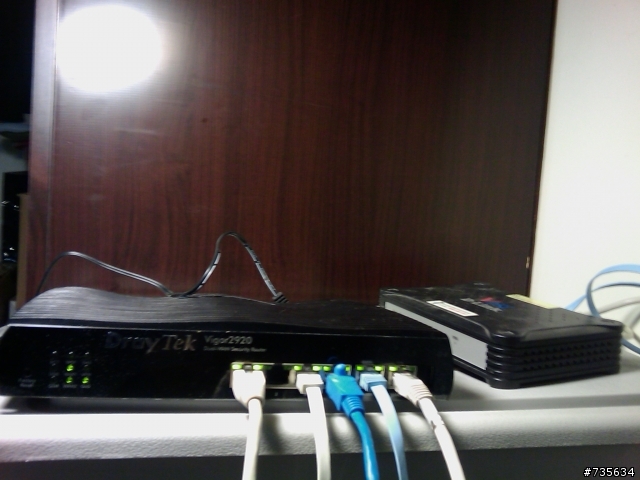

看到c大的開箱文derliang大有問到美不美觀,在下補上一張機器上線的圖供大家參考^^


Vigor 2920 開箱 (功能介紹Part 1)

點我前往 --> Vigor 2920 開箱 (功能介紹Part 2)
m01真是萬惡的淵藪,看著看著,小弟也敗了一台。
等小弟收到以後,也來介紹一些功能分享給大家:)
irsjx2vxo3ne3k84dr1dz4,r4pe8bez3/4ne3bq4bew2j92gea jx4hq me-2d8 e3hy4hi2ty k84!
有錢不花..對不起國家..
有錢不敗..對不起Mobile01
就請樓上的再多給點用後分享囉
如果是機架式的機器,的確Port設在機器的前面會比較方便。
但我實在不理解,2920n為什麼要把Port設在前面,2920n應該是桌面式的機器吧。
那些線沒有辦法很順的整理好,唯一暫時的辦法就是把它放在桌子的邊緣,然後讓線垂到桌子下面去。
補上兩張照片,大家一看就了囉。




irsjx2vxo3ne3k84dr1dz4,r4pe8bez3/4ne3bq4bew2j92gea jx4hq me-2d8 e3hy4hi2ty k84!
請問2920n的韌體選項怎會比2920少了許多呢?
我有重新從居易官網上下載韌體更新,但選單上的選項依然還是少了很多!
連帶的有很多功能都不能設定,只能說現在的韌體對2920n來說只具備基本的無線IP分享器功能而已!
它有兩階段的帳號,請問您是用admin登入的嗎?
irsjx2vxo3ne3k84dr1dz4,r4pe8bez3/4ne3bq4bew2j92gea jx4hq me-2d8 e3hy4hi2ty k84!
derliang wrote:
它有兩階段的帳號,請...(恕刪)


果然!
以解決了!
謝謝!
01真是敗家的好地方,樓主的文章,看著看著,昨天就不小心收到2920n了~~~

期待樓主針對vpn的部份,做較詳細的介紹,相信蠻多人會因vpn的需求,選擇這台的~
福田心種,福由心生,萬般由心~~~
carvn wrote:
01真是敗家的好地方...(恕刪)


VPN那邊測試我也差不多測完了,

主要是L2TP with IPSec 跟PPTP 這兩個常用的連線設定跟測是

以及區網內的實際傳輸效能


不過因為圖片眾多 所以可能要在過些時日等在下有空在上來跟各位分享了


BTW,這真的是一台好機器 (目前衝Uptime中
