[分享/開箱]使用崴海尼可易天納架設遠距離無線網路監視系統!12/13 補上DUMeter測速照片

因為公司的業務需要必須要遷移監視系統!
監視系統也不過就拉拉線鎖鎖監視器不就成了嗎?
沒錯!不過偏偏新的設置地點距離現在的位置有一百多公尺,拉線太遠在申請一個監視系統網路又太不划算,最重要的是有一個無法改變的障礙物「台鐵軌道」夾在中間!怎麼拉線呢?於是在Google大神上搜尋到一些類似的文章,先說明小弟我網路或者是架設基地台只有非常淺薄的知識,大概就止於把中華電信小烏龜安裝到無線網路基地台如此而已!友人推薦崴海尼可的易天納天線真的幫上了大忙花了幾天的下午休息時間建置了現在這個遠距離無線網路監視系統真的超有成就感的。話不多說01最出名的一句話:沒圖沒真相!小弟馬上送上也請大大們賜教!

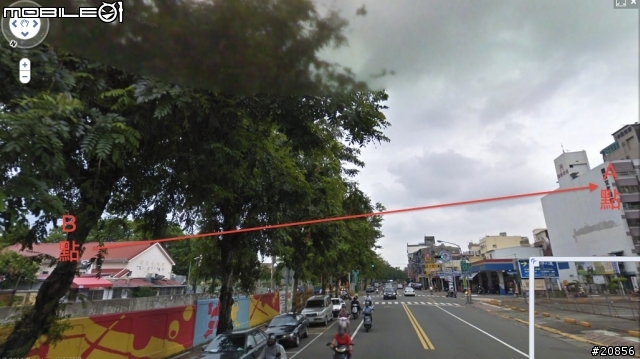

首先介紹一下環境
A點是監視器訊號接收端
B點是監視器安裝位置

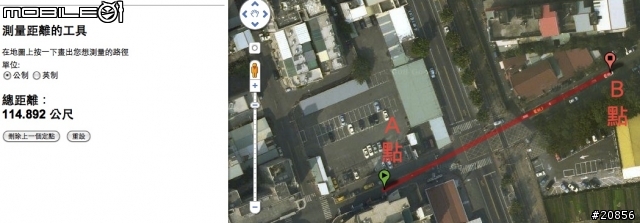

用google map 稍微測量了一下,從監視器主機位置到接收訊號端的距離大概是:


一天中午收到一箱不算小的貨物,其實心裡已經有底了!不是蘋果的東西就是才剛剛訂購的易天納了包裝的很好大大減低了貨物運送損害的危機!總共是兩組易天納天線,安裝也很簡單只要到崴海泥可的網站上就有詳細的安裝方法介紹了!

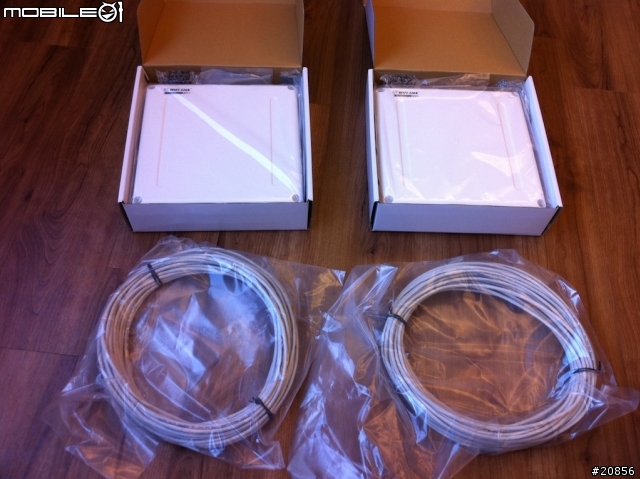

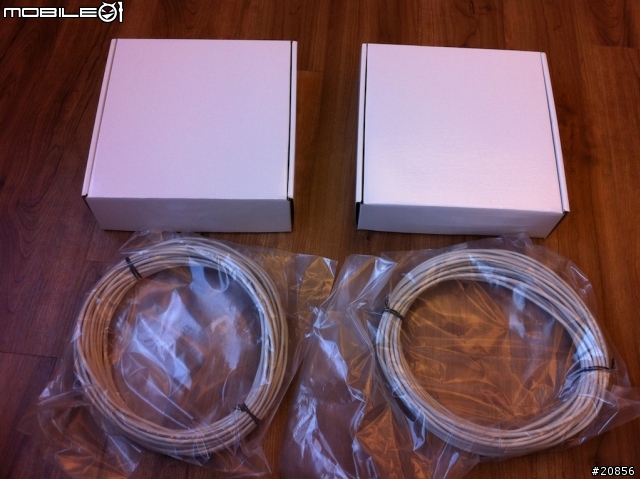

打開之後馬上就見到易天納本尊!每組都附贈20米網路線一捆。

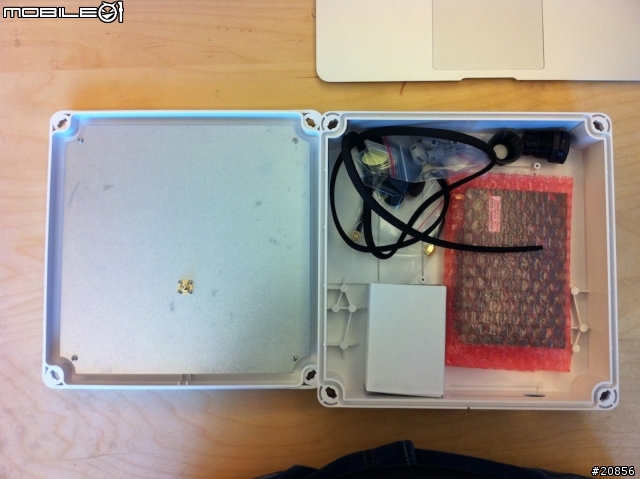

打開之後就可以看到所有的零配件


內容:1.14dBi指向天線 2.友旺無線分享器裸卡 3.同軸電線電纜20公分
4.RJ-45防水接頭 5. POE網路線電源供應器 6.DC 12V/1A 電源變壓器
當然照片中的Macbook air 不包含在內!真愛搶鏡頭!

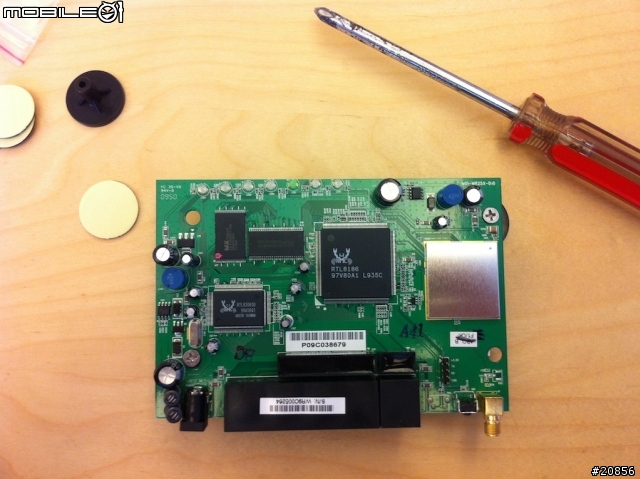

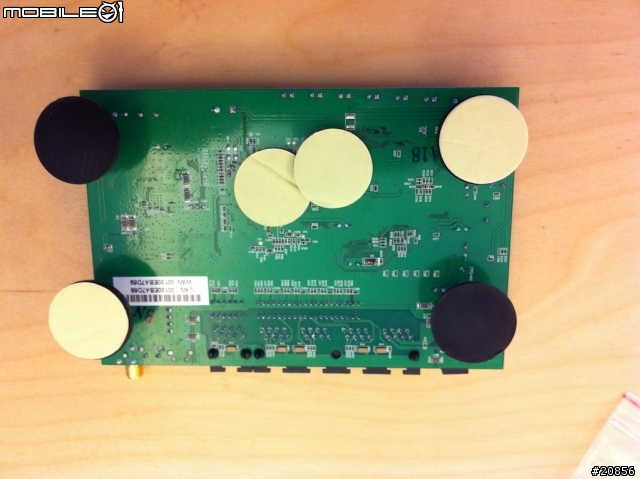

先幫友旺裸卡裝上支柱並且貼上圓形的雙面膠好固定在防水盒裡面,小抱怨一下真的不好鎖因為提供的是自攻螺絲要一邊抓住黑色支柱一邊所螺絲釘不容易施力所以很怕會弄傷裸卡

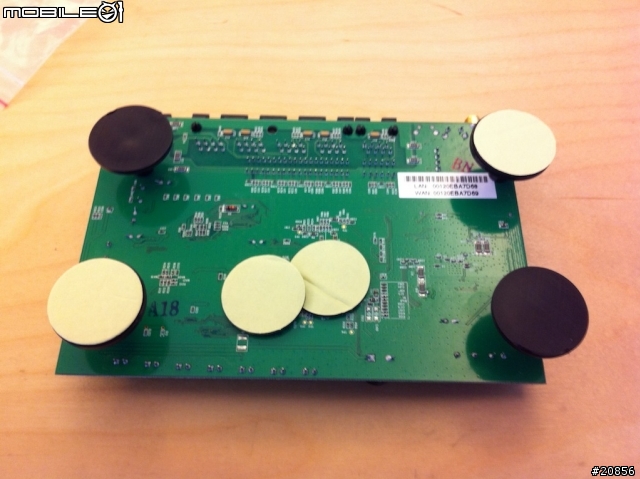

貼完之後就是這個樣子。

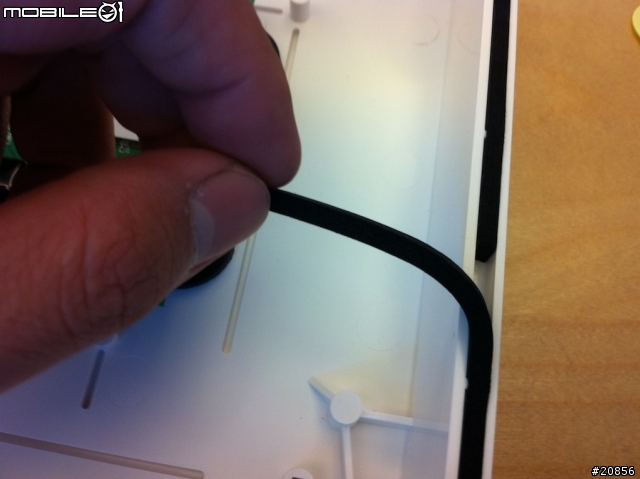

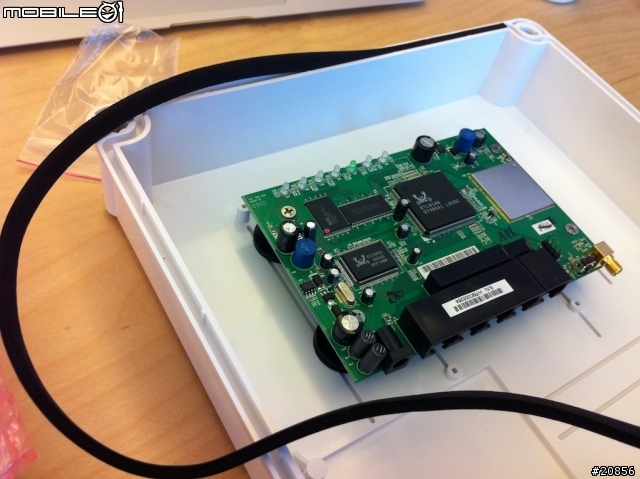

然後把友旺裸卡固定在防水盒裡面,並且為防水和塞上防水條!

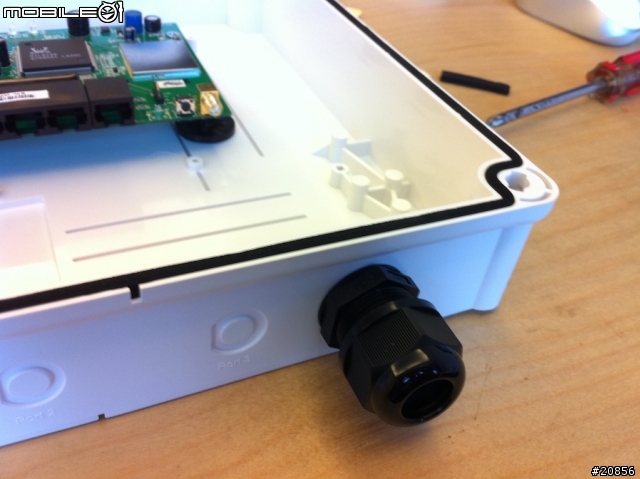

再將防水接頭鎖在防水盒的防水接頭孔上!

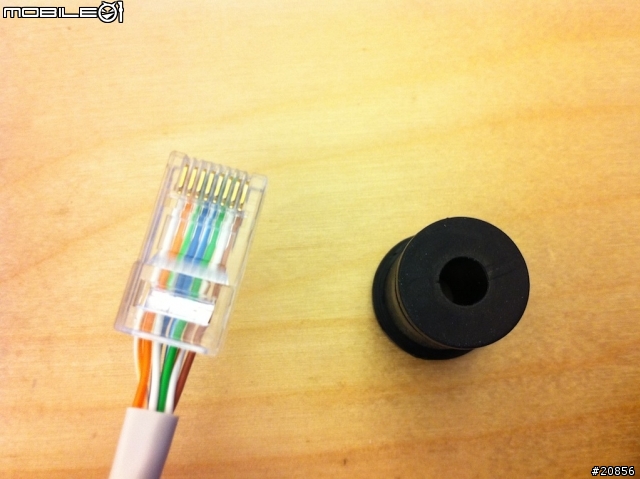

記得要先穿線,我就是忘記穿線鎖完之後才這花了好幾分鐘在想不會是要把網路線的頭剪掉穿過去然後重新做街頭吧!?纔知道要先線穿過防水接頭在鎖上!

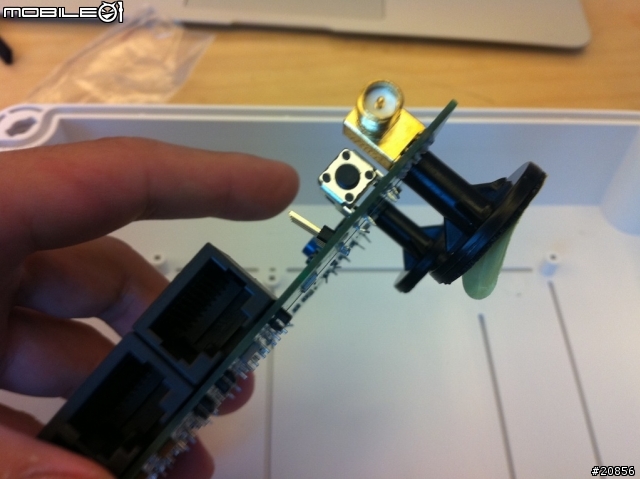

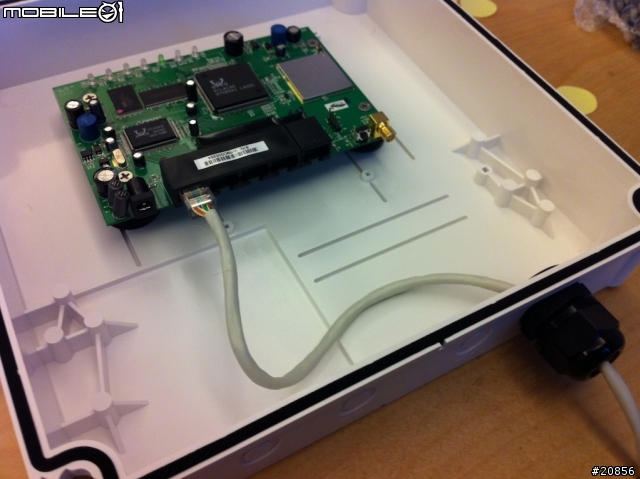

然後在接上友旺裸卡!

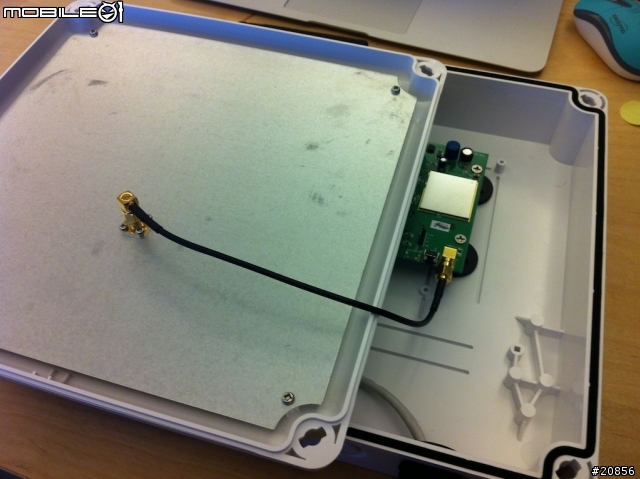

接上20公分同軸電纜

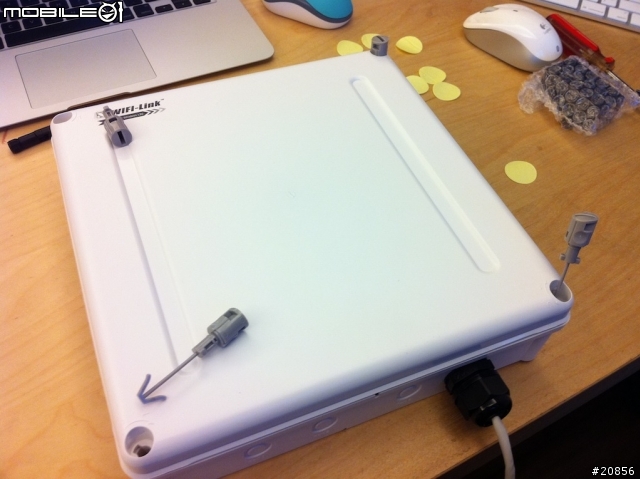

鎖上固定插銷之後就完成啦,原廠有提到要注意安裝長的插銷安裝在天下的下方如此以後方便維修喔!


接下來就是就是固定這兩個易天納天線啦!

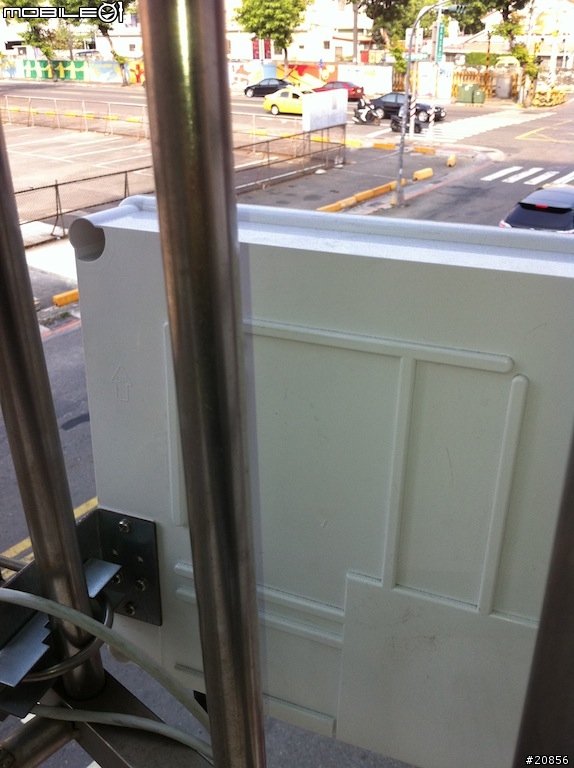

A點比較容易,安裝在鐵窗上就好了!

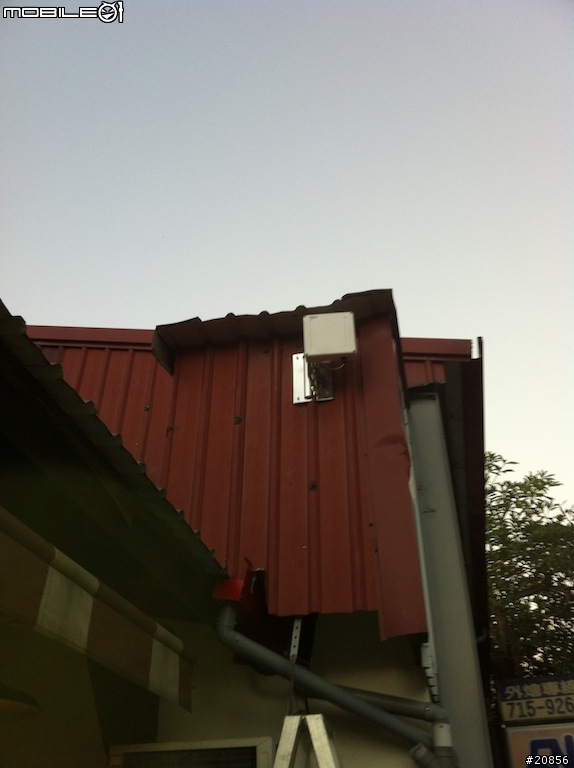

B點就難了!要爬上鐵皮屋,小弟也不是專業的工程師所以膽戰心驚的很呢!

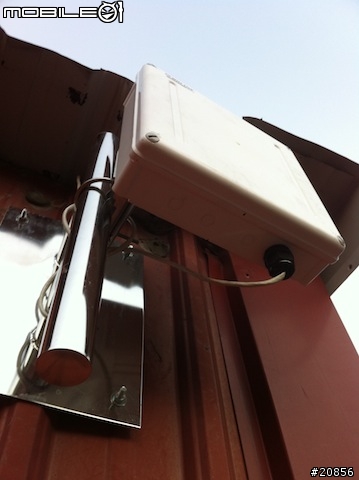

有看到固定易天納的白鐵天線座嗎?後來又跟崴海尼可訂購的真的很粗勇!

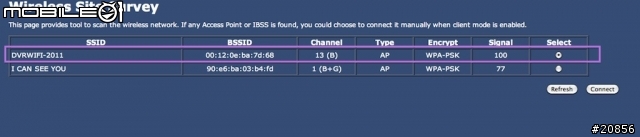

這是安裝完成測試的訊號

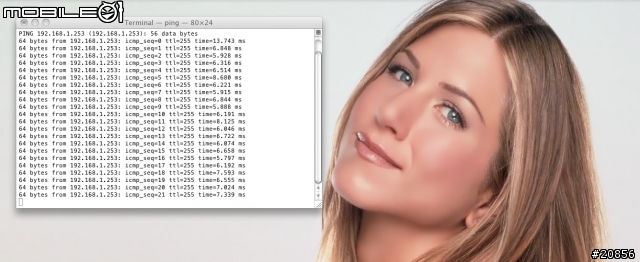

從接收端ping 訊號發送端所得到的數值如下:



總結:
在經歷過組裝,友旺裸卡設定發送端與接收端連接以及後續在訂購裝天線的白鐵架還有安裝時路人的異樣眼光,爬上爬下不下數十次的鐵皮屋之後終於可以測試訊號了!我只能說訊號真的太棒了滿點,監視器的畫面流暢度拜訊號以監視器主機高效能之賜,真的到達了Live的境界了,又可以錄影錄音遠端控制,真的很棒!安裝不難設定不難像我這樣一點也沒有架設實戰經驗的人都覺得很容易了!不過還是可以有更加精進的地方比如說文章當中提到的那四根黑色的固定柱的鎖法真的有傷到機板的危機,或許可換成其他的鎖法會讓人更安心點,還有友旺裸卡的操作界面如果可以是中文的那就更好了雖然已經很簡單設定了不過還是中文比較平易近人點,最後我想這一切本來都應該是很簡單的事情拉拉線就好了但就是在台鐵從中作梗的情況下讓小弟又有了新的學習不知道要感謝他還是討厭他才好,以上是小弟目前完成的任務!希望大家多多包涵。


______________________更新___________________________________

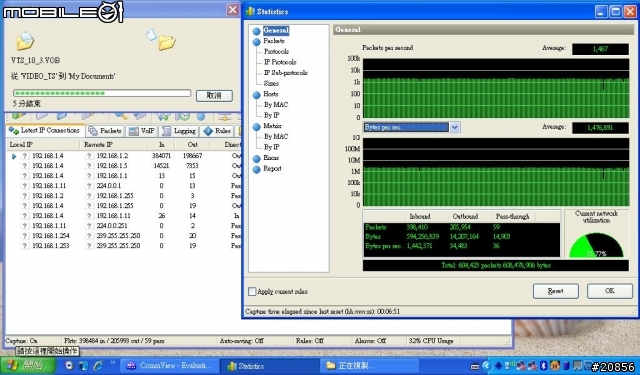

這是今天下午 我從A點複製一個影片檔 到B點接收的速度監測圖,不曉得是快還是慢!?


順便看了 塞在A點PC分享出來光碟機裡面的玩具總動員3 超順的! 完全不LAG!

---------------------------------12/13更新---------------------------------------------------
回應大大的需求所以花了一些時間學習怎麼用 DUMeter
得到以下數據!

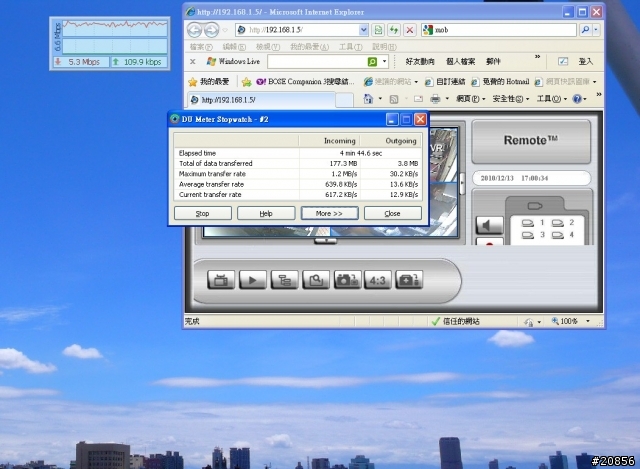

下圖是開啟DVR監控時的流量圖,也是我這次最主要架設的目的囉!
SUPREME 4 LIFE
看來這陣子這版會被3折活動給淹了
好奇怪,廠商有限定要在特定網站PO文才打3折嗎?

chiang:喂,我是很認真的回應,不是在搞笑,有會員想來我當然要告訴他我們的上班時間,免得撲空了會更火
要做無線橋接得買二套設備要花不少銀兩,即使打3折還是比網路線貴很多哩,不過某些環境還真的非用不可.

那個不銹鋼天線座網路上牌價1500元,3折的話450元還ok,不打3折真的買買不太下去.

請問兩點間隔著鐵道,鐵道上面電車線有高壓電,火車通過時會受干擾嗎?
還有樓主連線速度沒有分享出來啊.
活動詳細辦法隨貨送出
我不知道該說什麼了,又來這套
不敢公開、承認自己是業代,畏首畏尾,藏頭藏腦的,是虧心事做多了嗎?要就跟D-link、SMC、AXIM一樣,直接表明身分來發文

rontzong wrote:
要做無線橋接得買二套...(恕刪)

我用的是種花電信固定制的網路,網路連線的速度不快但是很穩又有三組固定ip
不過我有補上從接收端ping 發射端的數據喔!請賜教!
SUPREME 4 LIFE
h931037722 wrote:
從接收端ping 訊號發送端所得到的數值如下:
...(恕刪)



一樣作無線橋接,距離也大概是100m,這篇[測試]100公尺Wi-Fi無線網路架設大大的ping值大概只有3ms,可是您的部份高達4位數(ms),不知道是不是有問題,ping值只是回應時間的數據,其實我還是比較很想知道區網傳檔速度可以達多少MBPS.
rontzong wrote:
一樣作無線橋接,距離...(恕刪)

四位數.....不是都是小數點前一位嗎怎麼會有四位數? 哈!或許是我沒有調好角度吧!或者是台鐵高壓電影響!我真的是生手很多不是很懂的請多賜教!我下午測試一下傳檔速度看看
SUPREME 4 LIFE

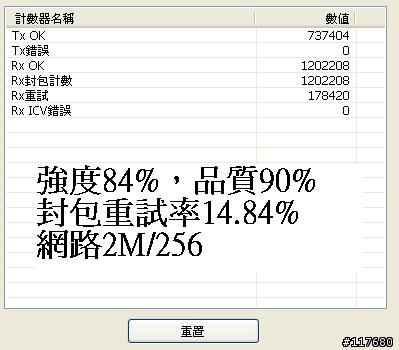

可以請教封包重試率嗎?

我的戰熊機有時連上家裡那台
但是封包掉了40%~70%以上
連上網都有困難。

最佳連線品質大約如圖,
2m的網路測速大約到1.8m,
封包掉15%


看您的數據如果不錯的話考慮再升級~

楚中天 wrote:
可以請教封包重試率嗎...(恕刪)

去摸摸看你的熊貓機,看是不是過熱所引起的問題

這類高功率產品通常會有這種毛病...
chiang:喂,我是很認真的回應,不是在搞笑,有會員想來我當然要告訴他我們的上班時間,免得撲空了會更火

h931037722 wrote:
這是今天下午 我從A點複製一個影片檔 到B點接收的速度監測圖,不曉得是快還是慢!?...(恕刪)


不好意思,這樣要求不知道會不會太囉唆了點.
能提供DUMeter這個軟體測的傳輸速度圖嗎?

您貼的那個圖表我實在是 "看攏嘸".
