環境介紹:

目前是只有A點有上網。ISP是中華電信的12m光纖(以前是10m)。想把上網的訊號分享給B點並連成一個區域網路。我在網路上爬文了許久,看到有網友使用易天納來作為無線訊號橋接。效果好像不錯!跟廠商聯繫後,他說有第三代的崴海尼可易天納天線可供我購買。主要的差異在於舊的易天納的發送強度是400mW.,第三代的是1000mW.,更支援到2.4G 802.11n(150Mbps)。有興趣的朋友問一下google大神就知道了。

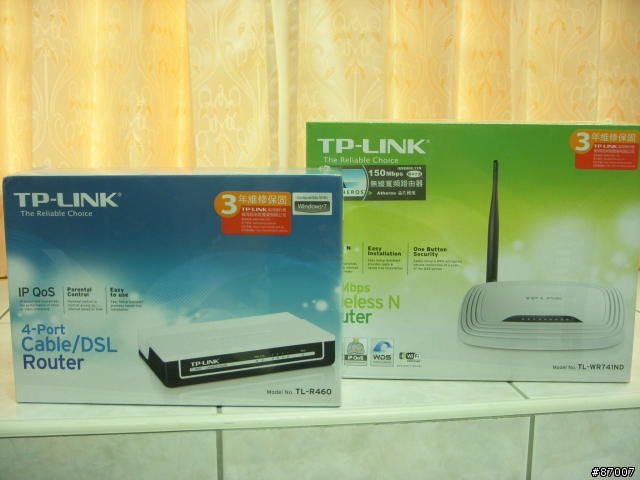

這次準備的設備除了易天納,我另外在P購上買了一台IP分享器和一台無線分享器。有機會再另外分享心得。我是配角。

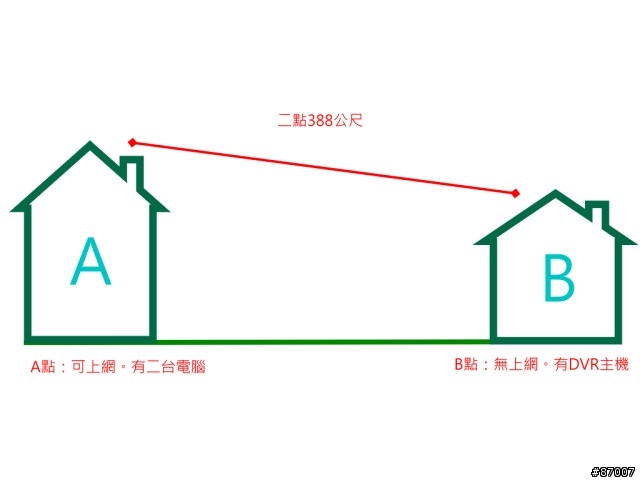

A點我安裝易天納的位置是至高處,一支在二樓頂;另一支易天納置於B點一樓半位置,二端直線388距離公尺,中間沒有什麼障礙阻檔。

A點天線架設

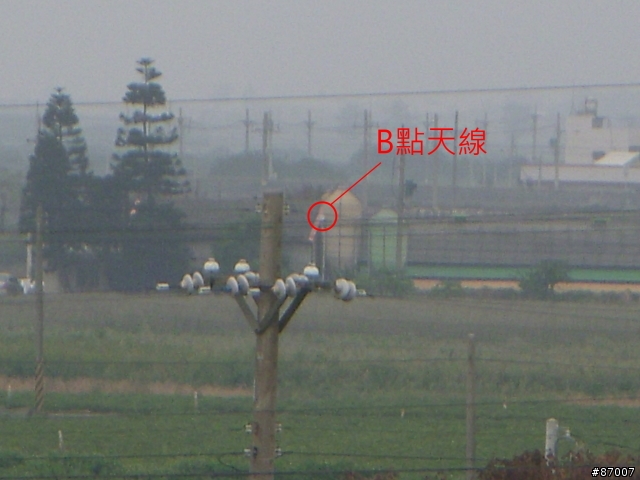

從A點天線看過去B點

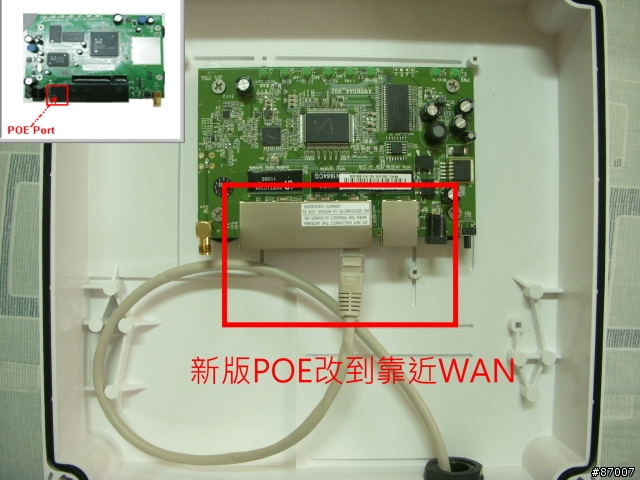

組裝和開箱照請找google大神,第三代天線的POE供電有改變。補張圖以供參考


器材設定:
A點設定:從中華電信的小烏龜拉一條網路線給IP分享器,A點所有的電腦&易天納都連於IP分享器的Lan埠。因為這樣接是最容易設定成一個區網的方式,區網內的電腦都經由IP分享器上網。

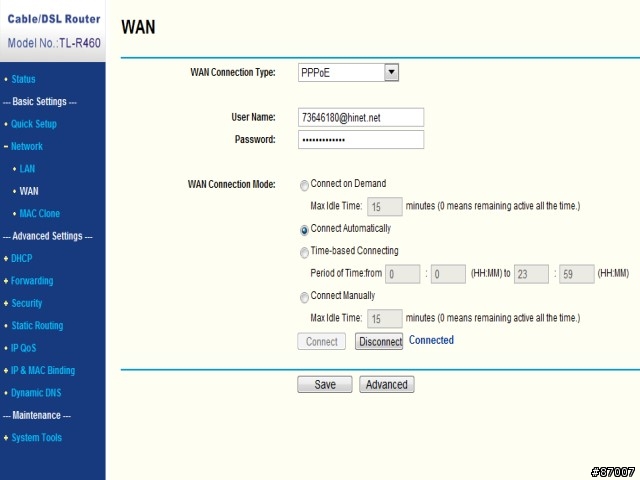

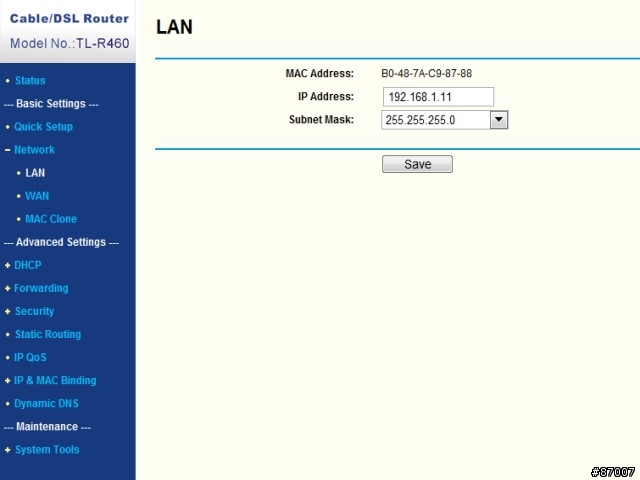

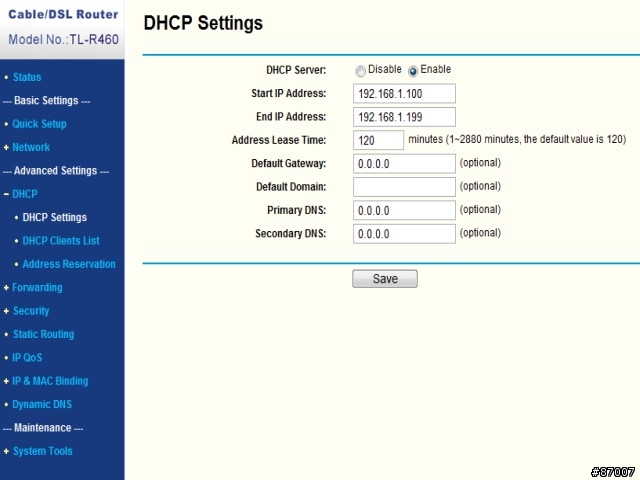

IP分享器:設定(192.168.1.11)開啟DHCP Range 100~199。設定PPoE上網



天線設定:在使用電腦設定前,先把電腦的IP先設定192.168.1.33。把電腦和天線設定成同網段。兩組易天納WDS Bridge模式。原廠預設192.168.1.254(這組IP給B點使用)。A點則要設定192.168.1.253。

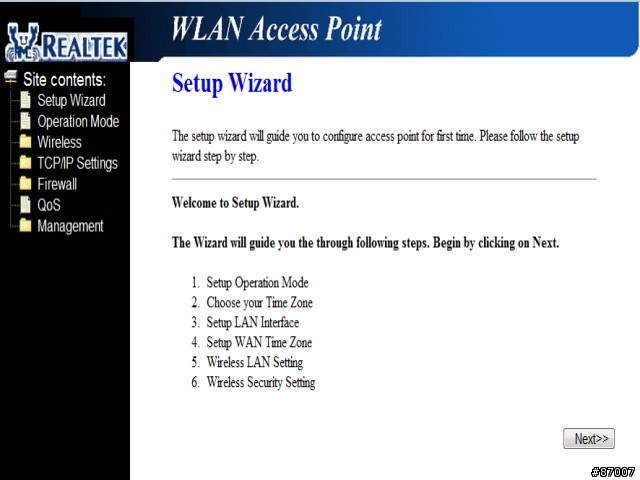

設定介面可以使用Wizard一步一步設定


1.Wireless設定。我是要設定WDS橋接模式,所以選Bridge。

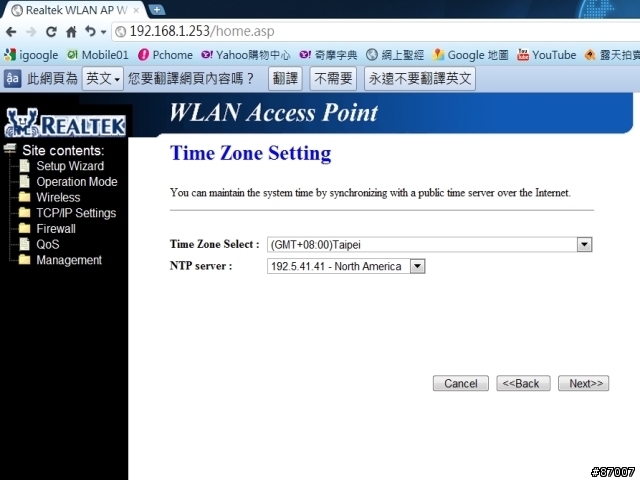

2.設定時區

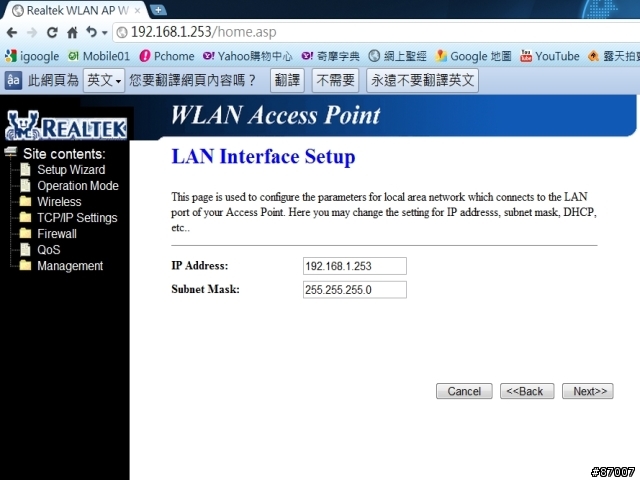

3.IP要改成192.168.1.253

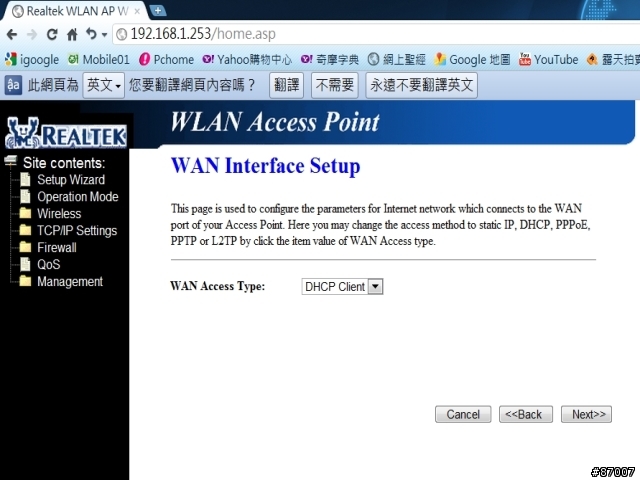

4. WAN設定:沒用到,下一步。

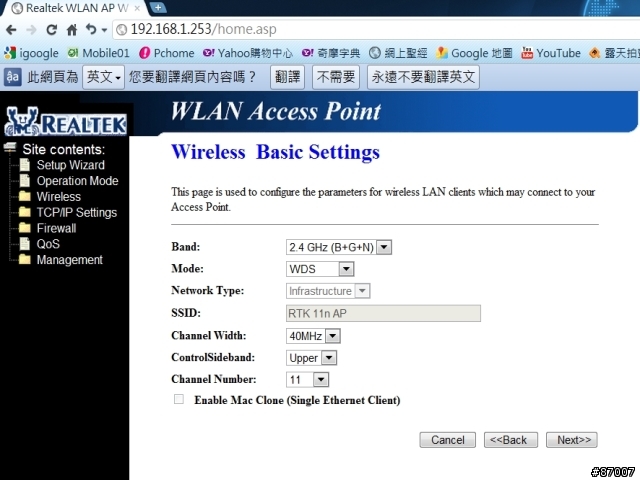

5. Mode 選WDS。其它設定,看自己需要。反正A.B兩點的設定一樣就好

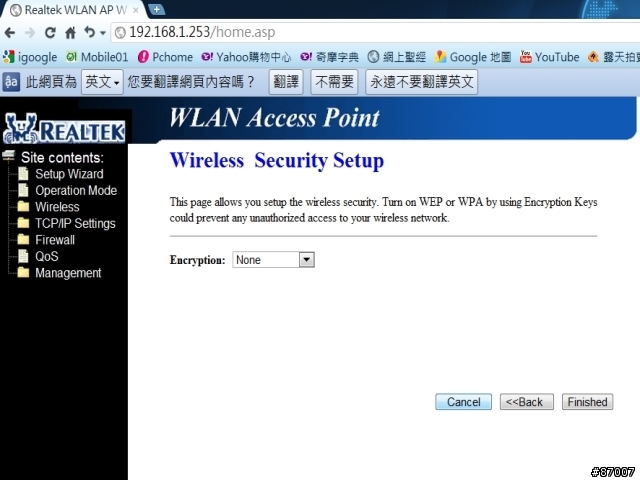

6.加密設定:這裡我沒設定,我另外從WDS Settings設定加密


按下Finished....

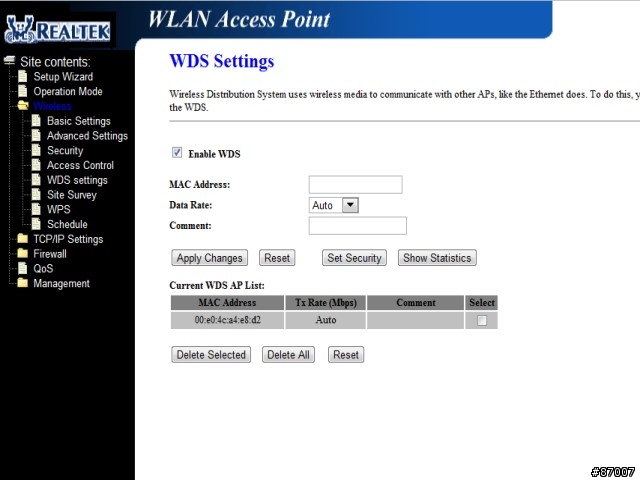

7.選Wireless 裡的 WDS Settings。把B點的MAC加入(設定B時則加入A的MAC)

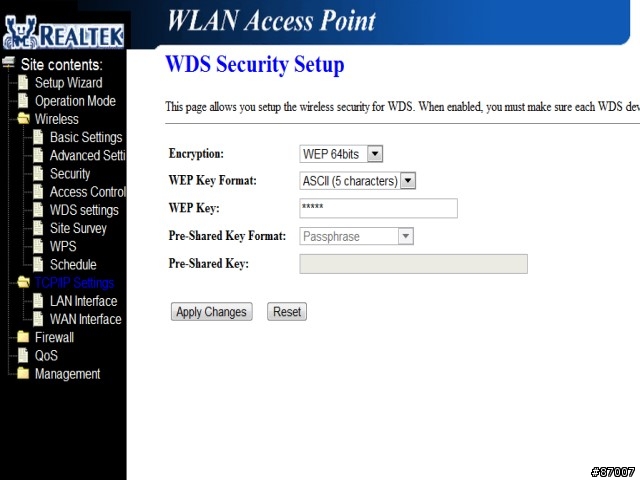

要加密請點Set Security

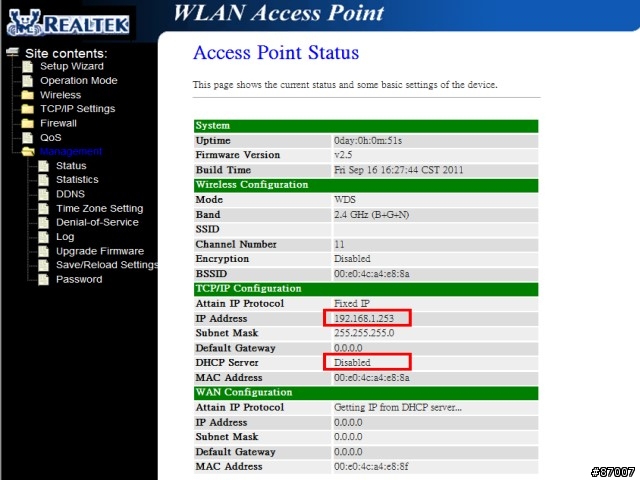

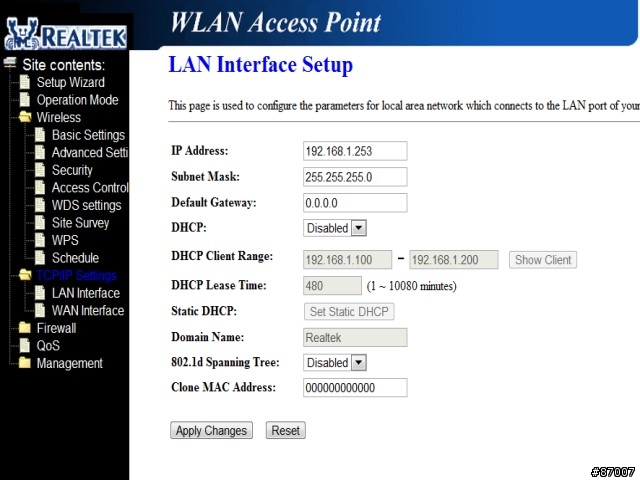

8.選TCP/IP Settings。把DHCP改成Disabled

按Apply Changes,設定完成....


以上A點的部分就完成了,只要把B點重複1~8的步驟即可。記得B點的IP 192.168.1.254不用再改了。有問題可以參照官網的教學:無線中繼Bridge跟Repeater教學PDF檔案

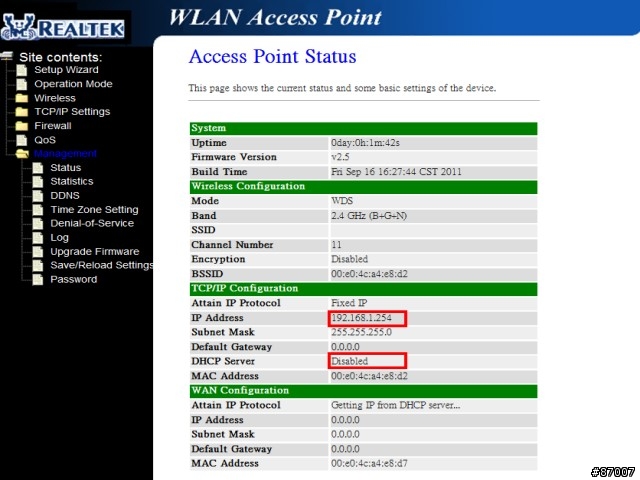

B點也設定完成

--------------------------------------分隔線----------------------------------
B點無線分享器設定:
我把易天納接至無線分享器的Lan埠,Wan埠沒有接任何的線。設定如下

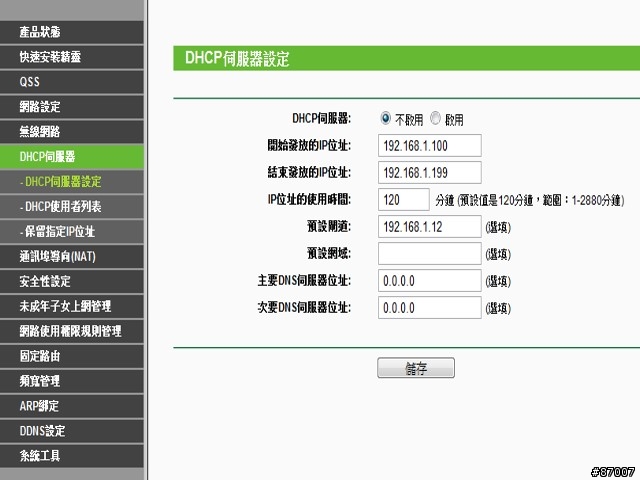

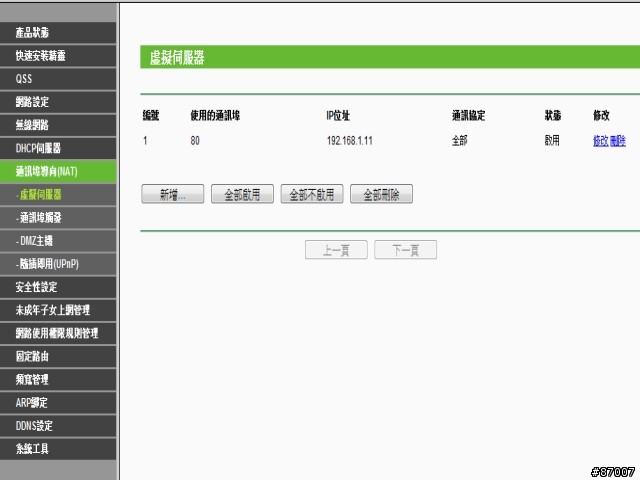

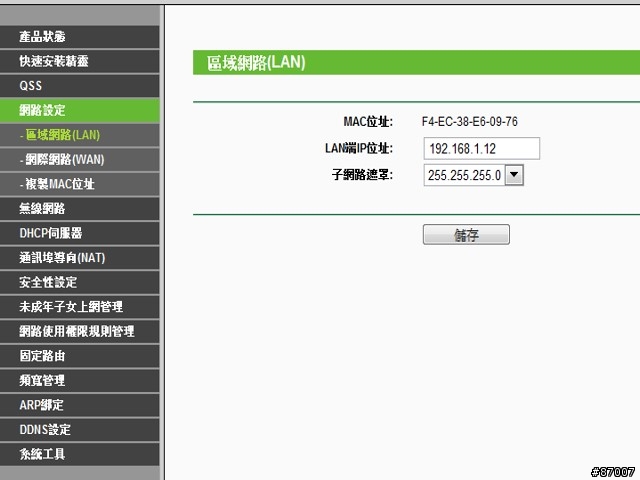

無線分享器(192.168.1.12) DHCP Off、新增虛擬伺服器(192.168.1.11)



---------------------------------------分隔線---------------------------------
測試結果:

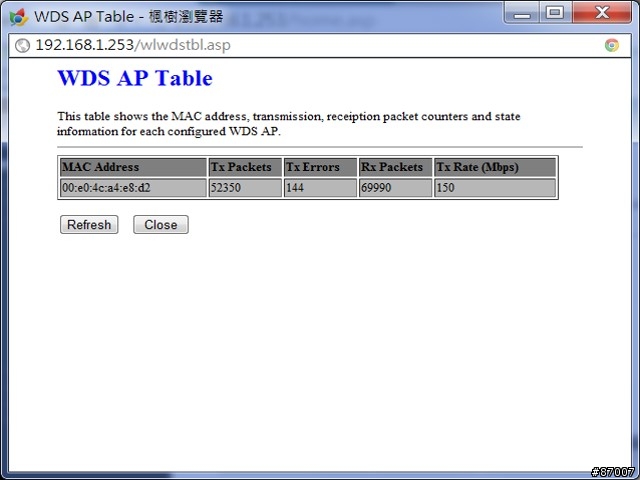

訊號傳輸速率可達150Mbps

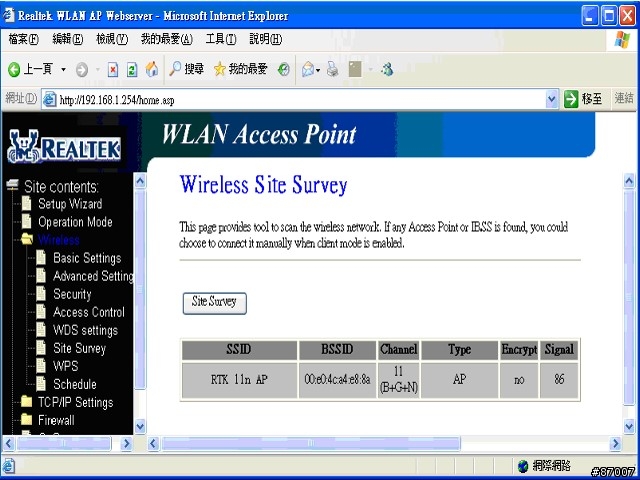

二點訊號強度大約86上下

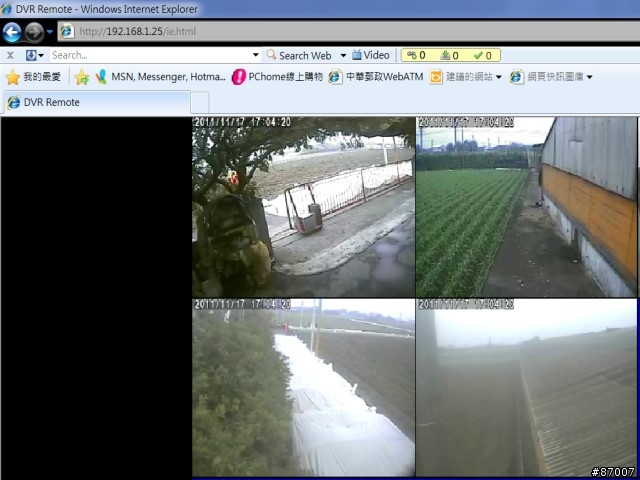

連接DVR主機

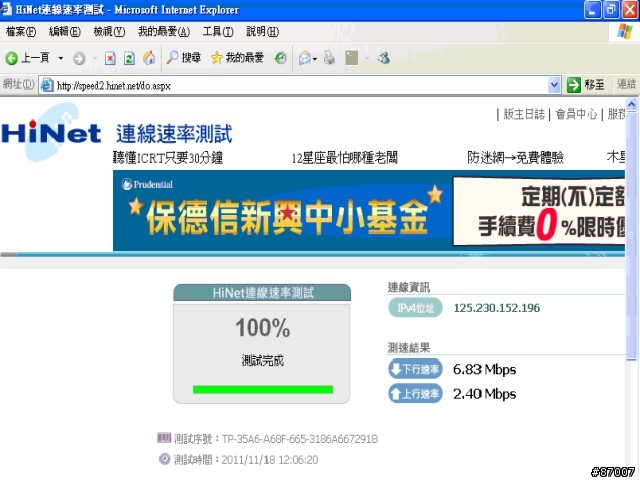

B點電腦Hinet測速結果

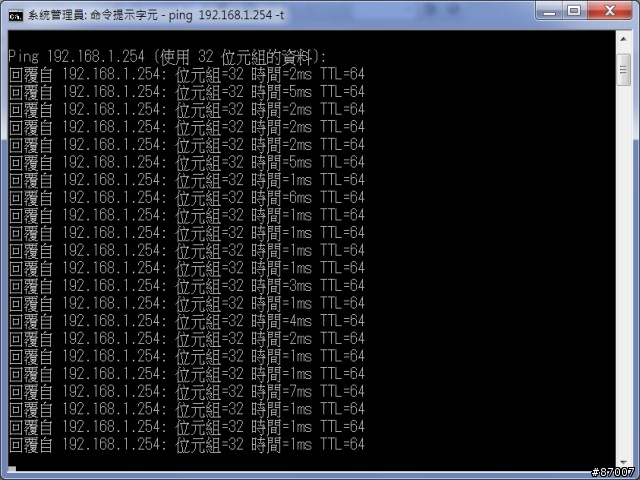

從A點Ping到B點天線的IP

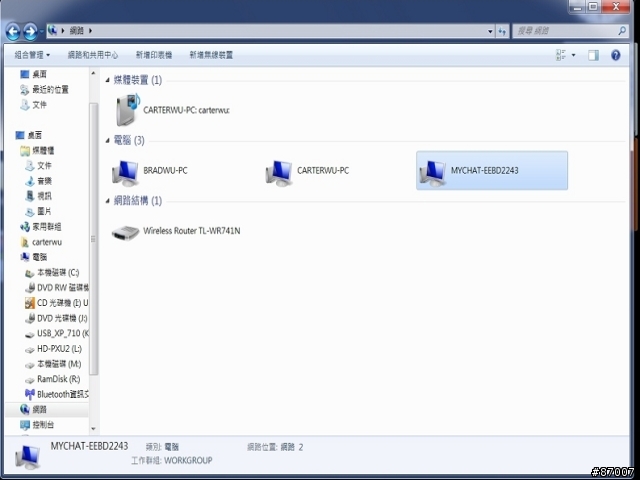

區網內電腦

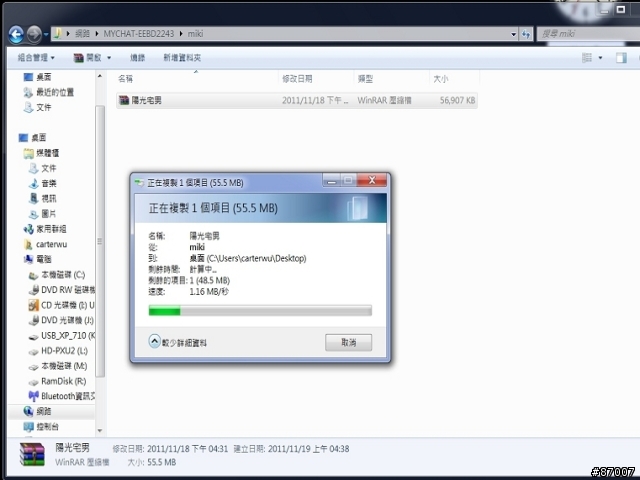

經由易天納互傳檔案


心得:

上一次操作無線網路設備是2.4G 802.11 b剛賣沒多久的時候。現在只能憑一點印象和努力的上網爬文,才敢下手買這些設備。一開始被區網線路和易天納要怎麼接煩了好久,還好天線廠商的技術人員也給我一點指導,讓我很順利的安裝完畢。兩地距離遠的話,指向性天線的角度調整就要下一點工夫。
這樣橋接兩地訊號的方式,使用上是很方便,要再增加電腦或設備都不成問題。天線傳輸也很穩定,不會時有時無。
未來我可能還會買一組網路視訊盒來傳送第四台訊號給區網內的電腦。
以上測試僅供參考。有問題也可參閱以下文章。[心得]使用崴海尼可易天納做兩個中距離的WLAN Bridge
