[分享]使用「易天納CPE III指向性天線」來分享光代世50M

家裡原本是使用大樓的社區網路，上下載速度300k/3M，由於平常只上上網、不玩線上遊戲，所以這樣的速度也就夠用了，但最近由於需要使用到ipad facetime視訊的功能，原本上傳的速度明顯不足，影像與聲音會lag，所以網路就有升級的必要。查了一下中華3M/12M一個月居然還要899元，由於哥哥家就住附近，所以就把腦筋動到他們家光世代50M上。
我們二家的距離大約300多公尺，中間也沒什麼建築阻擋，所以就有機會把他家的訊號送到我家，在上網搜尋無線增益天線後，發現有人分享這款「崴海尼可--強效802.11n易天納天線」，上官網查了一下，發現官網的說明還蠻詳細的，目前易天納已經是第三代的產品。在打電話給客服說明我的需求後，業務人員馬上就回電並推薦適合我的產品，於是就訂了2組「強效802.11n易天納天線Ⅲ」。

一、組裝
盒內附有說明書，說明書的內容還蠻詳細的，組裝方式也很簡單的，只要按說明書一步步來，就可完成組裝。
所有配件

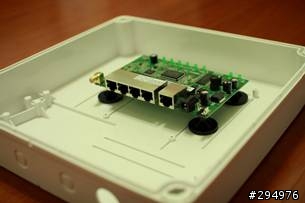

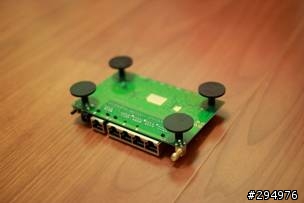

將裸板的4個腳鎖上、貼上雙面泡棉後固定在防水盒中

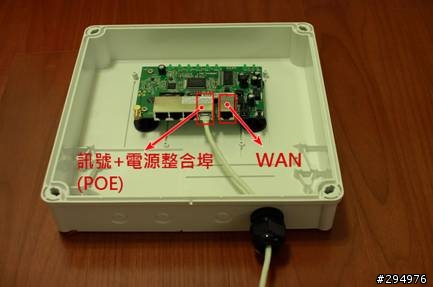

組裝防水接頭、最右邊是WAN，網路線要接在訊號+電源整合埠(POE)上

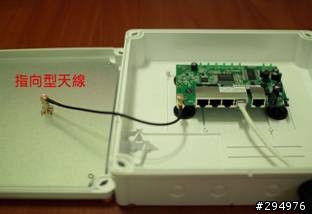

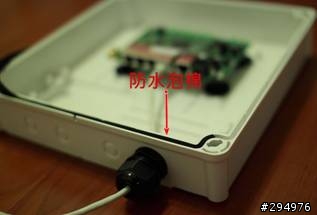

接上指向型天線、塞入防水泡棉

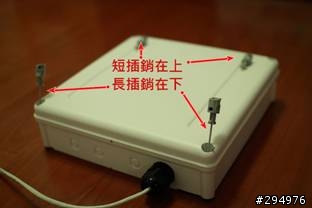

蓋上蓋、鎖插銷


二、安裝環境與硬體配置

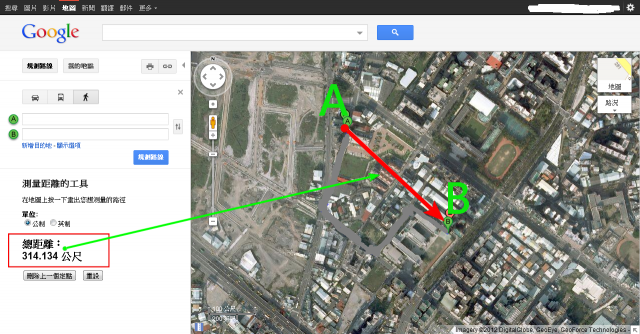

A到B點大約314公尺

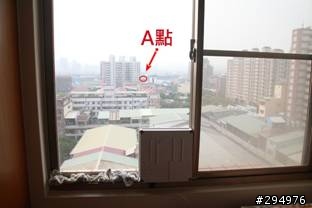

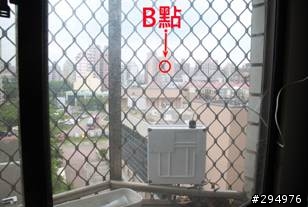

天線分別放在A、B二點的窗台上

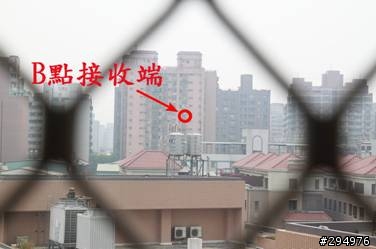

從A點看出去中間沒有明顯的阻擋

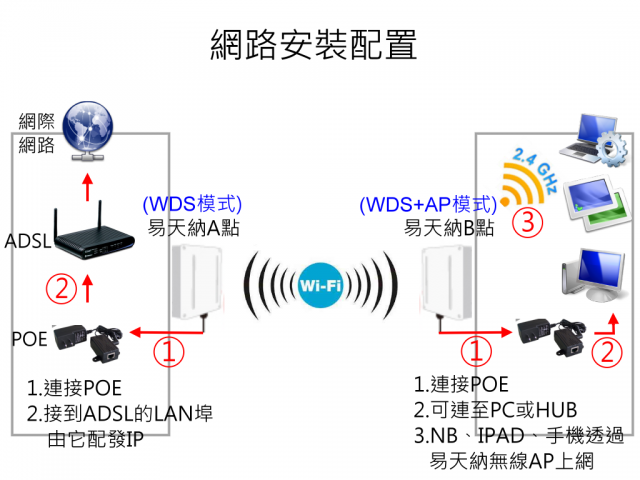

安裝配置：A點將易天納網路線接在POE的POE埠上，接上電源，再從POE的LAN埠接至ADSL的LAN埠；B點則將POE的LAN埠接在桌機上，NB、IPAD、手機等行動裝置，則是透過易天網WIFI上網。


三、軟體設定
由於中華電信的ADSL已經有無線基地台的功能，所以A點就只設成「WDS模式」，而B點則設成「WDS+AP模式」，將易天納當成橋接器與無線AP，家中的NB、IPAD、手機等行動裝置，都透易天納無線上網，桌機則接在POE的LAN端上，如此B點就不用再多買一台分享器了。
由於易天納的DHCP預設值是開啟的，所以可以直接用「wifi」或「網路線」連線到易天納自動取得IP，然後在IE網址列輸入192.168.1.254進入設定頁面。原則上A、B點的設定都差不多，不同的地方在圖片中說明：
1.選Setup Wizard

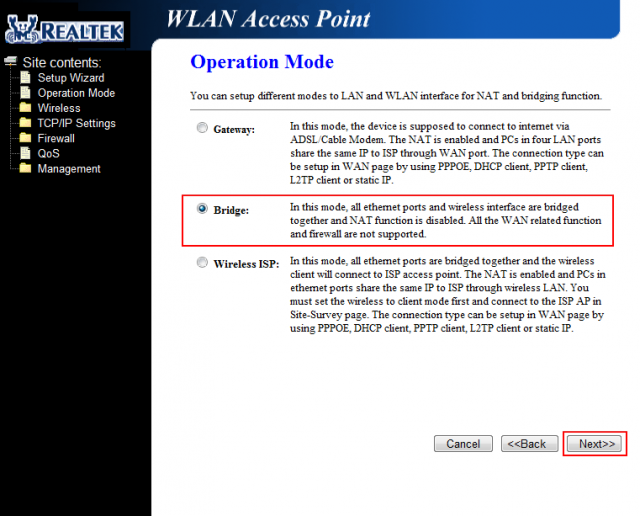

2.Operation Mode：選擇Bridge模式

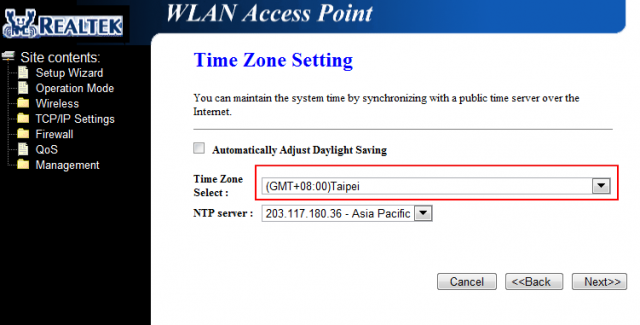

3.Time Zone Setting：設定台北時區


4.LAN Interface Setup：設定LAN的IP，A點設192.168.1.254、B點設192.168.1.253

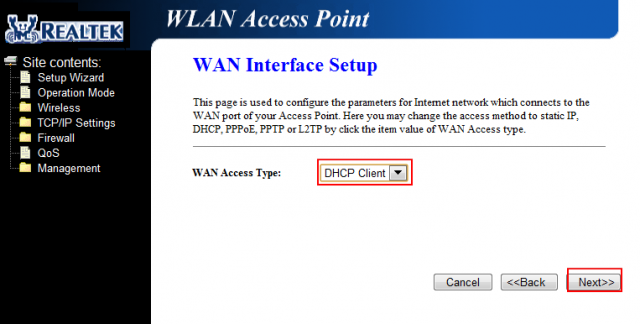

5.WAN Access Type：設成DHCP Client

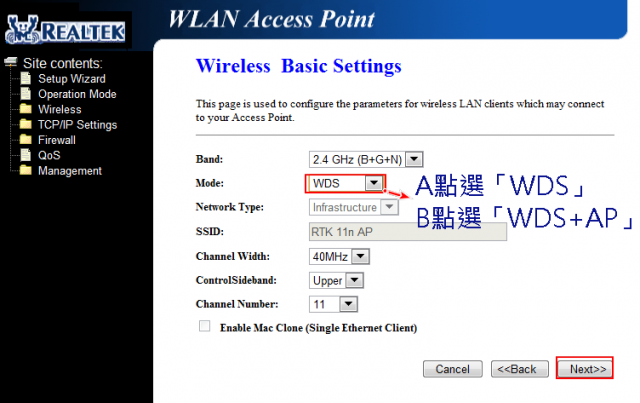

6.Wireless Basic Settings：由於我的A點只需用到橋接，不需無線基地台的功能，所以選「WDS」；而B點除了橋接A點的訊號以外，還要再把訊號送給我的NB、IPAD和手機等裝置，所以選「WDS+AP」，其他選項維持原設定不變。

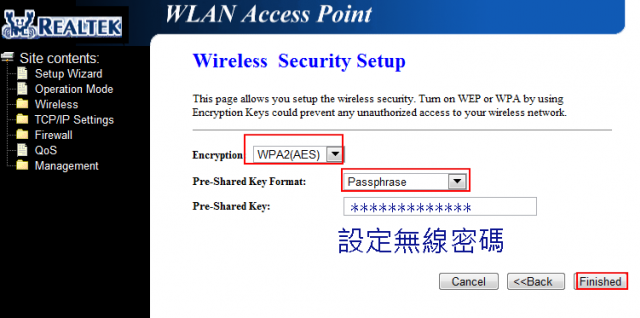

7.Wireless Security Setup：無線加密模式選「WPA2(AES)->Passphrase」(安全性較高)。

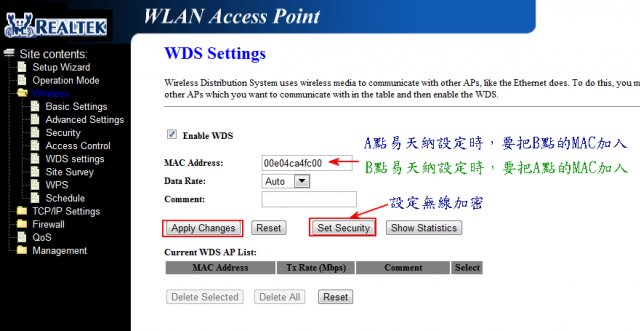

8.開啟WDS：在完成Setup Wizard模式的設定後，還要再至Wireless->WDS setting裡將WDS功能打開，將A點的MAC加到B點WDS清單中，將B點的MAC加到A點WDS清單中；然後再到「Set Security」設定WDS訊號的加密，要注意A、B點的WDS密碼要一樣。

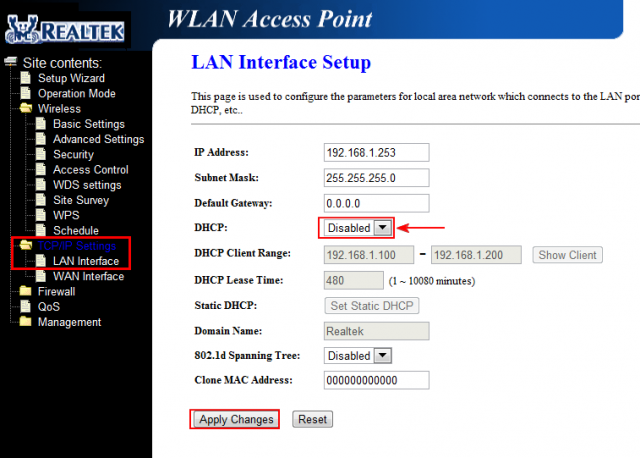

9.關閉DHCP：由於我要將A、B點組成同一個網域，並統一由ADSL來發送IP，所以最後要把易天納A、 B二點DHCP的功能取消，以避免同一網域有多台DHCP server在發IP，造成IP的衝突。設定位置「TCP/IP Settings -> LAN Interface Setup -> DHCP ->Disabled」。


四、連線測試
所有連線測試均在B點執行，測試易天納與電腦之間「有線」與「無線」的傳輸速度。
測試項目包括「A、B訊號強度」「ping」、「Hinet」、「Speedtest」及「網路芳鄰」等四項。

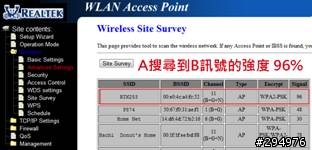

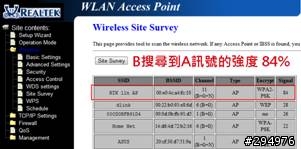

1.二個天線之間的訊號強度：

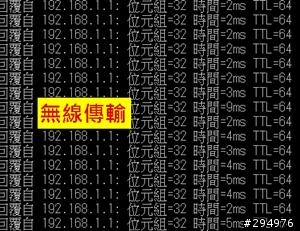

2.從B點ping A點的ADSL：

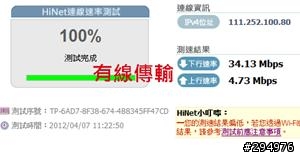

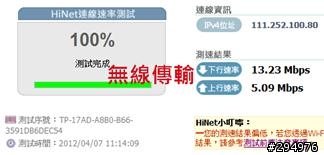

3.Hinet測速網站：

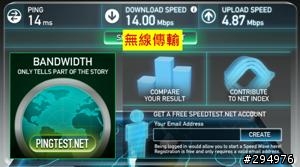

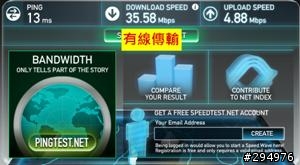

4.Speedtest測速網站：

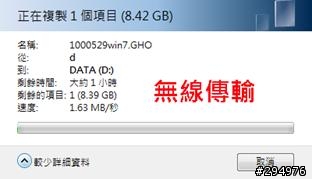

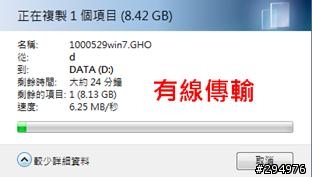

5.網路芳鄰


整體來說，連線速度相當穩定，從B點ping A點的ADSL，回應時間的相當快速，平均在2~4ms之間，連上網路上傳下載的速度平均也有5M/35M左右，差不多有光世代50M的水準了，除了網路芳鄰不知為何速度較慢以外，其他如Facetime、BT下載也都相當順暢了。


五、電磁波測試

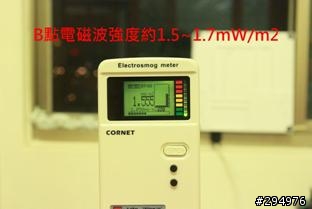

裝這種大功率的無線基地台在家裡，最怕的就是電磁波過高，雖然知道它是指向性的天線，只要把天線朝外就好了，但還是心裡還是會怕怕的，所以特別做了電磁波檢測，檢測距離大約1公尺，同時另外找了TP-LINK與SAPIDO這二台無線基地台當對照組，測試結果A、B二點的電磁波強度大約落在1.5~1.7mW/2之間，與TP-Link的1.6~1.8 mW/m2差不多，都在檢測儀的黃色第1格，算是在安全範圍內，去除了電磁波過高的疑慮。
而SAPIDO這台號稱200坪超大空間可用的基地台，電磁波數據則高達9~11mW/m2，約在檢測儀的黃色指示燈的第3格，不過根據說明書，這個數值還算是在安全的範圍。

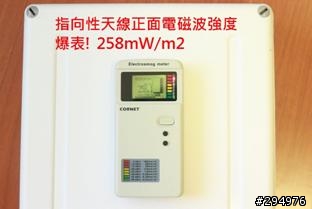

最後，很好奇指向性天線正面的電磁波強度到底是多少?就把天線拿下來，把檢測儀放在上面，居然量出爆表的258mW/m2，是檢測儀紅色警示區的最上限，不過這個數據還是比手機通話時，動不動就1000mW/m2以上來得低。




六、心得
測試幾天下來的結果相當滿意，二點雖然相距300公尺，但從B點去ping A點的ADSL，回應時間始終在2~4ms左右，訊號相當穩定，不曾有斷線的情況，上下傳的速度也有50M應有的水準，不論上網、BT下載或是使用Facetime都很順暢。
對於大多數的用戶來說，光世代50M的頻寬其實很浪費，因為除非你是要架站或是BT的高度使用者，不然一般的使用者，很少會用到這麼大的頻寬。如果如果網路用量不是那麼大，而且環境空間能夠配合，2~3戶來共同來分攤一條50M，其實也是一個既能兼顧上網速度與省錢的好方法，雖然一開始要先花一筆建置設備的費用，不過以光世代一個月平均也要8~900元來算，這筆費用大概半年後就能回本了，這也是我當初花錢建置的本意。
