使用「易天納CPE III指向性天線」+「15dBi 全向型天線」測試報告

*寬頻網路:光世代50M/5M
*使用目的:
二哥家(C點)為農舍改建,周圍均為農田,距離一般住宅區遙遠,無法向電信公司申辦ADSL,
所以想從小弟家(A點)接收網路訊號,以解決無網路可用的窘境。
大哥家(B點)距離小弟家(A點)很近,因此想透過共享網路的方式,一方面可節省網路費用支
出;另一方面大哥與小弟也可透過NAS共享網路資源。

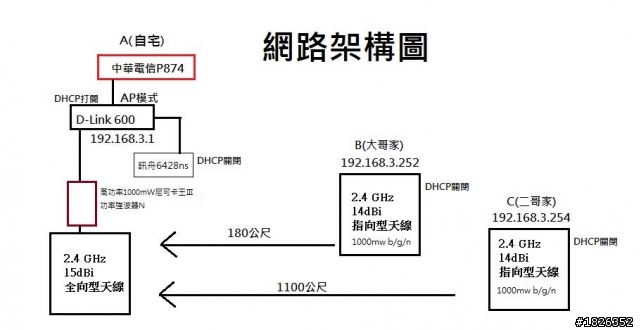

*使用環境:


A點:自宅
AP:無線AP(D-link 600)+ 高功率1000mW尼可卡王Ⅲ功率強波器N (2.4GHz)


使用線材: LLC 400(N to SMA 系列) 長度:9M,此線材為低損耗高傳輸的線材,在2.4Ghz的Loss為21.9dB/100M,換算下來10M大約損耗2.19dB之數值,適合無線區域網路訊號的傳輸。
因線材長度關係,所以將無線AP擺在戶外。另外,為避免戶外濕氣影響機器,進而造成機器故障,所以利用塑膠盒將機器包覆住,塑膠盒外再包一層塑膠袋,以降低水氣進入內部影響機器運作。

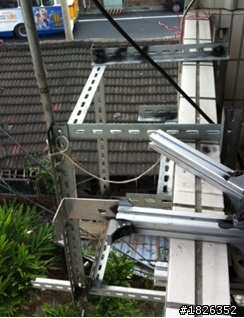

這些角鐵是家中廢棄不用,但是利用螺絲經過組合後,就變成堅固的固定座,再配合上利用白鐵管接上天線,就是一座簡易小型基地台。


使用天線:
15dBi全向型天線(2.4GHz OMNI Antenna)
高度:大約為四樓高度
SSID:jasmiru0602
頻道:6號

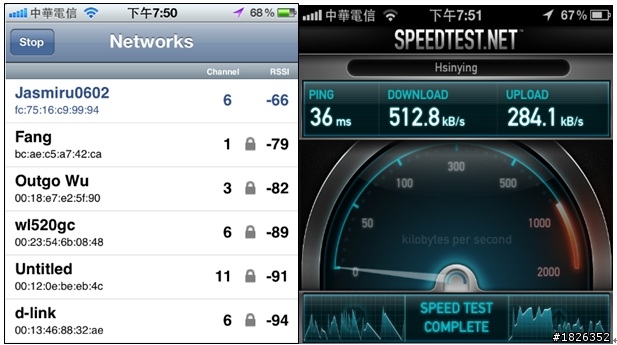

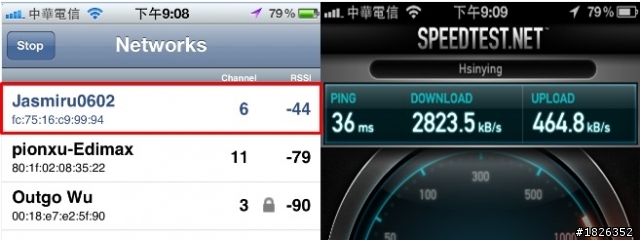

三樓屋簷下 測試訊號強度及速度(iphone 4)

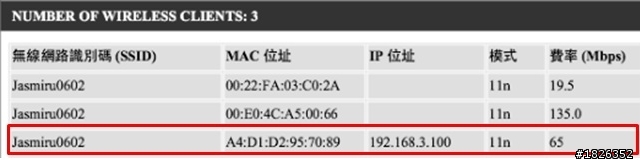

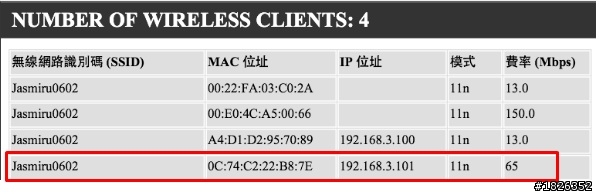

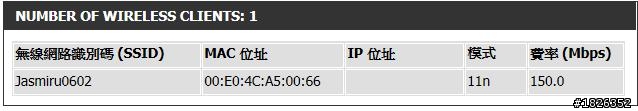

使用DIR-600查看iphone4的費率

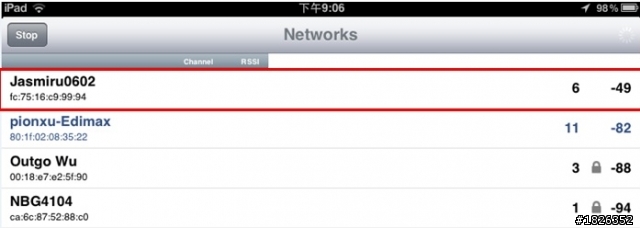

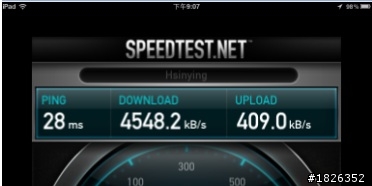

三樓屋簷下 測試訊號強度及速度(ipad 2)




訊號強度參考

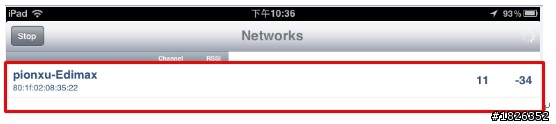

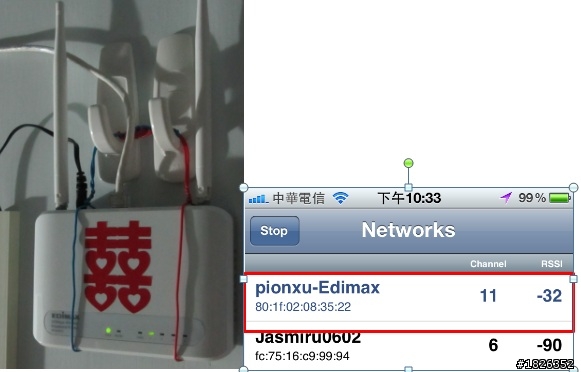

靠近Edimax BR-6428ns測得的訊號強度


費率(Mbps)均為65Mbps
比較抓取訊號強度能力: iphone4=ipad2
比較速度高低: ipad2(4548 KB/S)>iphone4(2823 KB/S)
我也不明白為什麼iphone4及ipad2 在同一個費率下65Mbps,所下載的速度會差近一倍

B點(大哥家)

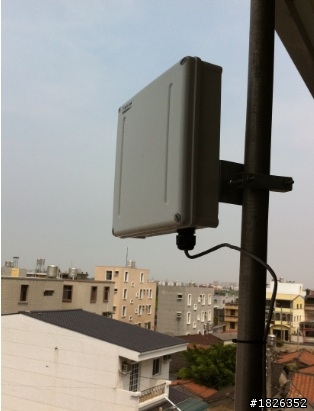

使用天線:「強效802.11n易天納天線Ⅲ+指向型天線(14dBi)」
高度約為四樓高

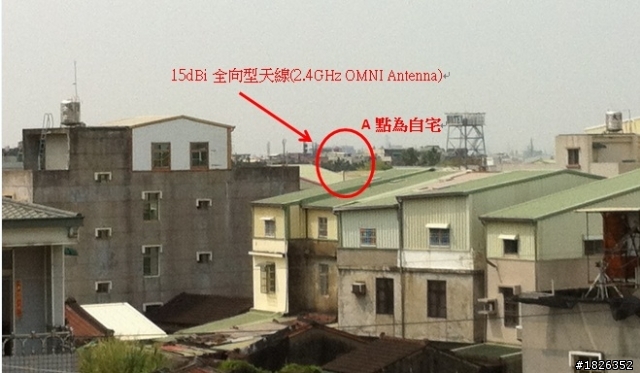

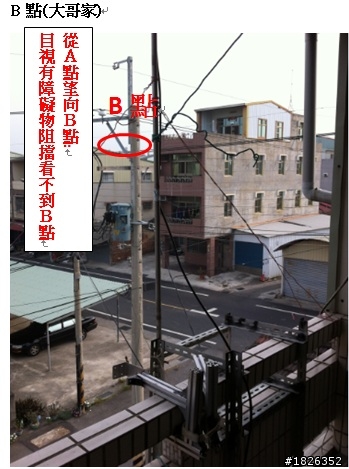

從大哥家(B點)所在看向小弟家(A點),兩地距離雖只有短短180公尺,但中間障礙物不少,幸好障礙物的高度均比小弟家天線低。


C點(二哥家)

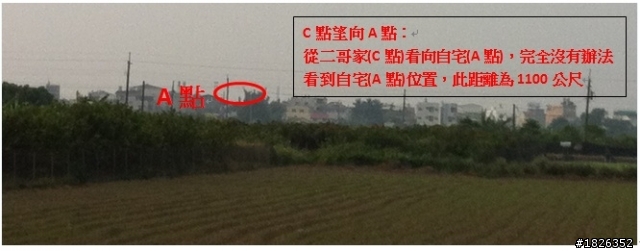

由二哥家往A點(自宅)看,完全看不到位置。

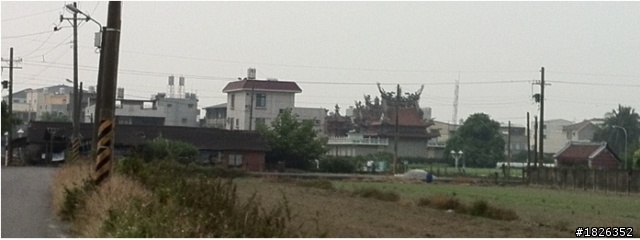

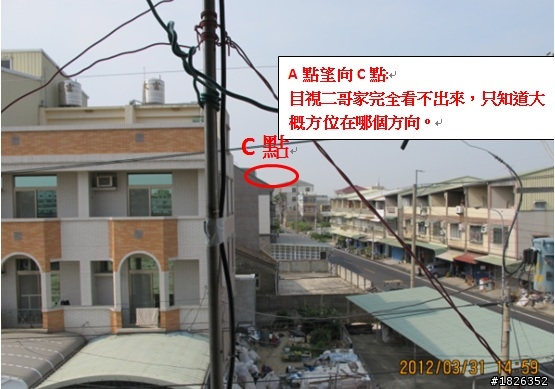

從自宅(A點)至500公尺,往自宅(A點)方向拍攝,可以看出障礙物很多。


C點(二哥家)

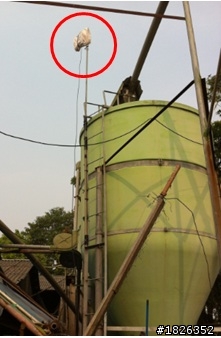

使用天線:「強效802.11 b/g易天納天線Ⅲ+指向型天線(14dBi)」
高度約為2樓高度。

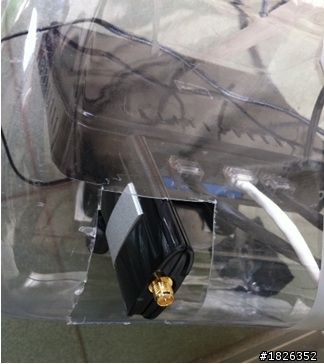

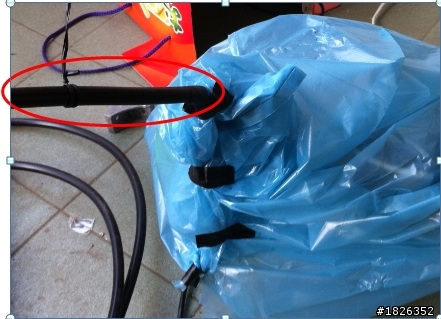

雖然外盒已經有防水設計,但是為避免戶外濕氣影響機器,進而造成機器故障,故利用紙盒+塑膠袋將機器包覆住,以降低水氣進入內部影響機器運作。


使用設定:


自宅(A點):
中華電信(P874)設定硬體撥號
A點:D-link 600(DIR-600),為AP模式
區域設定:192.168.3.1

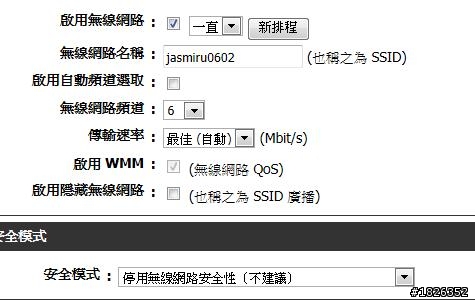

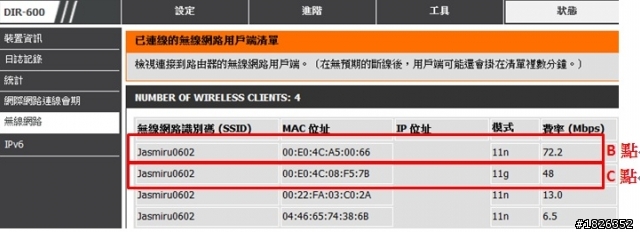

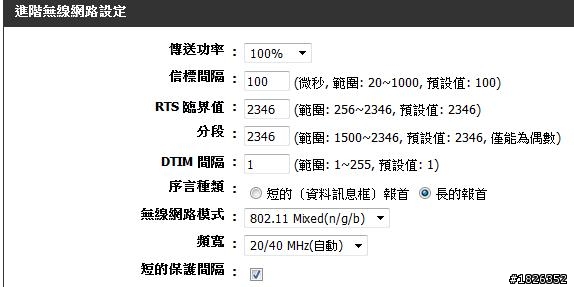

DIR-600 設定值

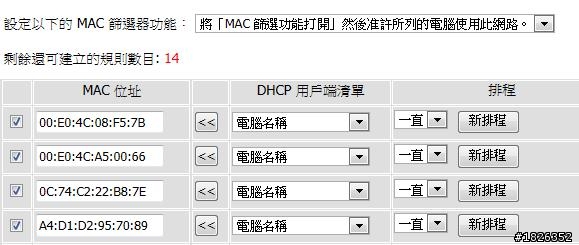

為了達到網路傳輸的最高效率及避免他人連線,所以沒有設定密碼而使用MAC碼鎖定。


大哥家(B點):
B點: 強效802.11n易天納天線Ⅲ,設定為Client
區域設定:192.168.3.254

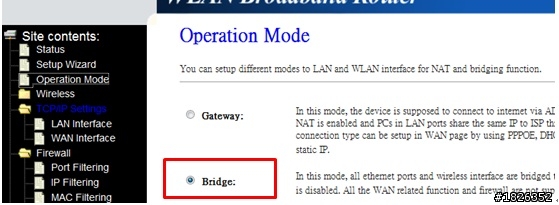

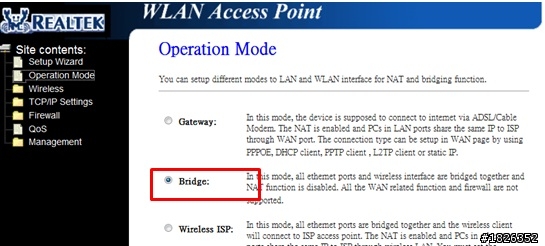

設定Birdge模式,不知道Gateway的效用在哪裡,所以延用預設值的設定

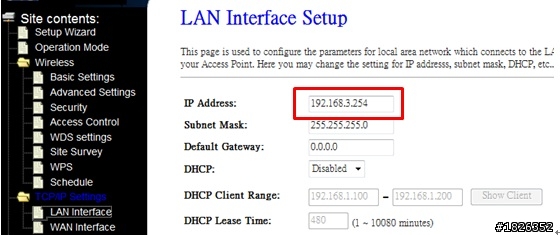

TCP/IP Settings\LAN Interface \IP Address:設定為192.168.3.254

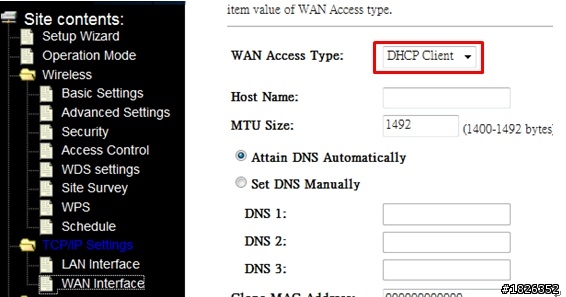

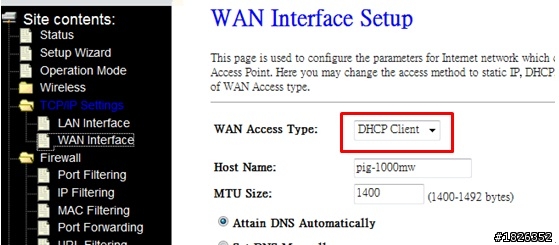

TCP/IP Settings\LAN Interface\WAN Access Type:DHCP Client

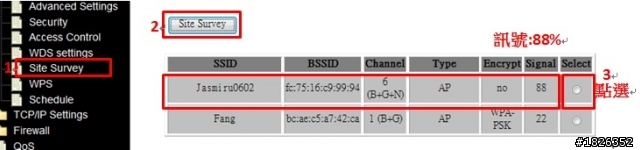

Wireless\Site Survey

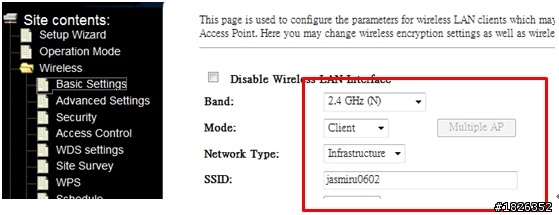

Wireless\Basic Settings

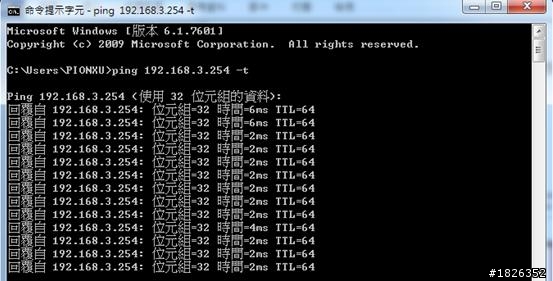

從自宅PING 192.168.3.254(B點,大哥家)

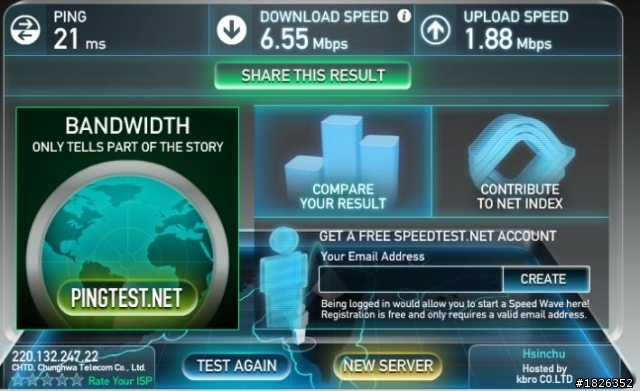

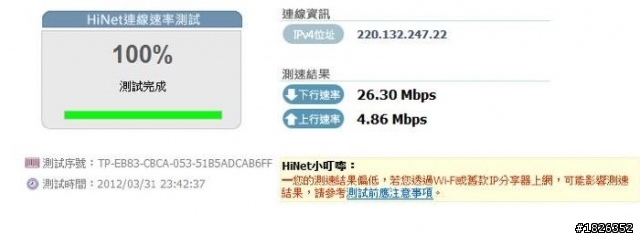

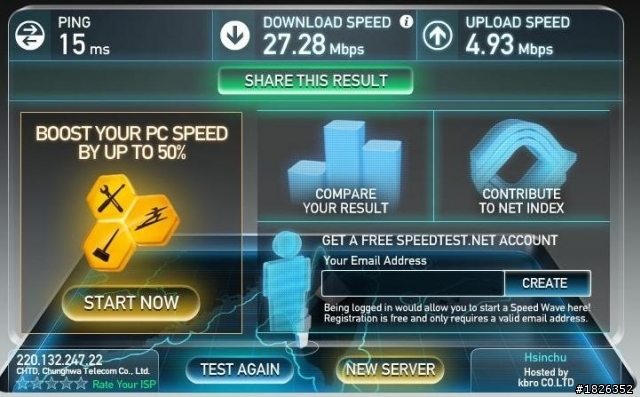

測試速度:


測試出來效果非常好,速度為26M/5M

連線費率:這種費率我也不清楚怎麼弄出來的,只要更改頻道或重開電源,就會跳回72.2Mbps


二哥家(C點):
C點: 強效802.11 n易天納天線Ⅲ,設定為Client
區域設定:192.168.3.252
設定Birdge模式

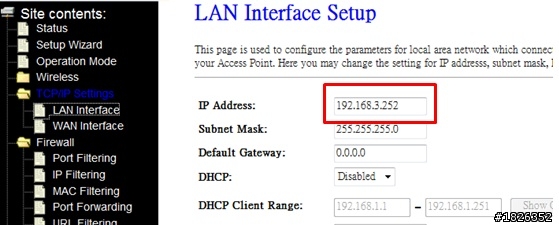

TCP/IP Settings\LAN Interface \IP Address:設定為192.168.3.252


TCP/IP Settings\LAN Interface\WAN Access Type:DHCP Client

Wireless\Site Survey
以前有使用易天納I代(400mw)的經驗,通常訊號在60%以下,400mw網卡是不會顯示出訊號源,直到第一次更換1000mw網卡,看到許多訊號源,當看到30%的訊號差點暈倒,本以為代表訊號非常差,後來才發現同一個位置使用400mw與1000mw,所測量出的訊號強度是不相同的。
因為A點(自宅)設定為MAC鎖網卡模式,所以B點與C點網卡均沒有設定密碼。

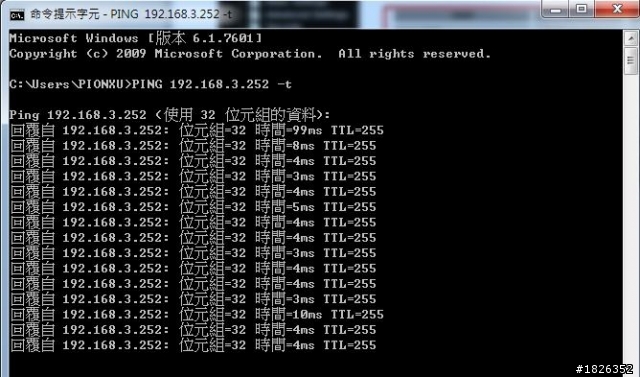

從自宅PING 192.168.3.252(C點,二哥家),因二哥正在玩征途2,不好意思關閉,不然數值應該會更漂亮。

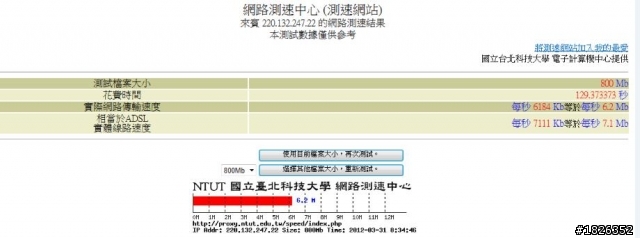

測試速度:



自宅狀態:

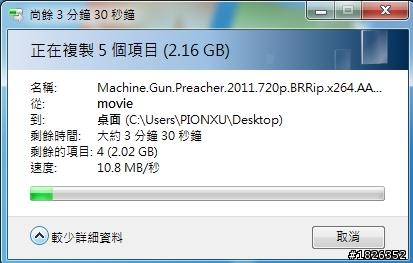

透過無線AP(Edimax BR-6428ns)連取自宅的NAS(ds111)


其他測試:

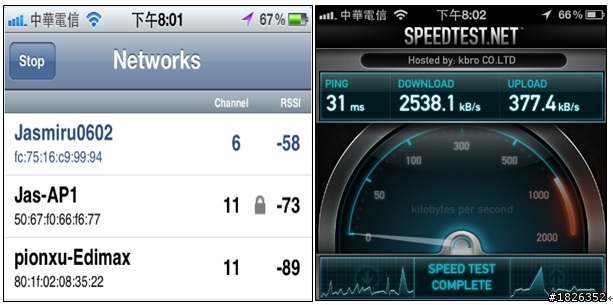

一樓自宅外測試(使用iphone4測試)

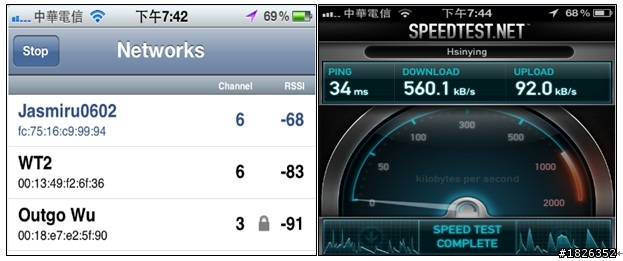

自宅外110公尺測試(使用iphone4測試)


B點大哥家四樓180公尺測試(使用iphone4測試)


測試心得:
使用崴海尼可的產品已一年的時間,剛開始購買的產品是『400mw 14dBi易天納指向型天線』,用於自宅與大哥家共享網路,其產品的連線速度可達20Mbps/5Mbps,且一年來連線品質十分穩定,故於一年後再次購買『15dBi全向型天線(2.4GHz OMNI Antenna』且擴大網路共享範圍到距離約一公里外的二哥家,到目前為止使用時間約三個月,二哥家的連線速度可達6Mbps/2Mbps,連線品質十分穩定。有了崴海尼可的產品,讓我、大哥、二哥可以一方面享受到穩定的網路品質;另一方面,在物價高漲的現在可以減少每月網路費用支出,真是一舉兩得。
