我是去電子材料行,買一個跟RB450G 差不多大小的鋁殼

然後將鋁殼挖洞放進一個9x9cm 風扇,並且把RB450G的上蓋給脫掉,想辦法把RB450G也固定在鋁殼之中

讓風扇直吹RB450G 主板,整個鋁殼搞得像一顆電源供應器一樣 一.一||

明天有時間再拍一些照片上來給大家參考一下...

目前RB450G 放在弱電箱內,溫度一直維持46度,變壓器是使用12V的.

今天拍了一些照片,給大家參考,不過做工沒有很好,有傷大家的眼睛,請多多見諒..

外觀搞得很像電源供應器


側面鑽了許多排氣孔,並且預留風扇電源線


9cm風扇直吹RB450G


接網路線的孔位沒有弄得整齊,外殼上標示WAN孔,如果不在家的話,家人能夠辨識如何接線


外觀


外觀


順便弄了個風扇吹光世代設備


上機照

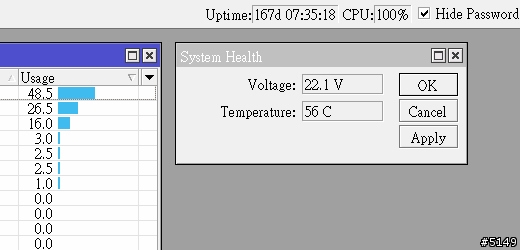

目前弱電箱內RB450G 的溫度,最低就只能46度,因為家住高雄,現在夏天的溫度又很高,期望冬天的時候能夠更低...

pchxme wrote:
今天拍了一些照片,給...(恕刪)


pchxme太強了!

不過小弟只用9V的變壓器,目前也頭好壯壯。
直接放在地板上,利用磁磚散熱!
這棟樓看下來,整理整理:

12.8V: 73°C
11.8V: 56°C
12.8V: 46°C
25.6V: 76°C
25.1V: 66°C
12.4V: 60°C
12.5V: 61°C
8.8V: 63°C
22.8V: 55-56°C (我自己機器*3)


RB450G 降壓跑似乎與溫度沒有很大的關連,讓空氣流通改善最大!
Metrostar Ghia-Limited 225/45/R17   power by MMC!
我的450G是
11.2V 52度

題外話
有人有用過RB951-2n嗎?
我用了都會不定時重啟

npc wrote:
這棟樓看下來,整理整...(恕刪)


RB系列因為支持POE,電路板上面都還會有SWITCH POWER的電路進行穩壓,

並不會因為你降低輸入電壓而溫度降低。
再怎麼改散熱還不如把RB450G上蓋給掀了..
我只是不裝上蓋,然後放一個8x8cm的電扇,風扇也只給少少的USB電壓/電流(5V/500mA)


BT跑了一小時,到測溫時也並未中斷下載.
沒想到溫度表現超低(43度),比我之前(76度)相差太多了.

pchxme wrote:
最近為了求家中網路穩...(恕刪)




補充一點, RB450G 顯示 Temperature 是 PCB 溫度, 不是CPU 溫度,

在RouterBoard 官方網站上有註明RB450G 沒有CPU溫度感應器.

所以實際CPU溫度 可能比 PCB 溫度高上15C~20C以上..

在RouterOS Terminal上顯示, PCB,CPU溫度兩者是不同的.
/system health print
voltage: 8V
temperature: 51C <== 這個是PCB 溫度

/system health print
voltage: 11.7V
current: 859mA
temperature: 41C <== 這個是PCB 溫度
cpu-temperature: 62C <== 這個才是 CPU 溫度
power-consumption: 10W


===============
我個人覺得, RB450G, RB493G 的散熱設計 才是PCB 溫度過高的主因.

最近發現 RB450G 最燙的不是 CPU
竟然是網路接頭那幾個鐵殼 OTL


我家RB450G 閒置狀態 電壓約在12.7V、溫度60 上/下.....

這台 機器外觀雖然不怎樣,但是工作起來 穩得莫名其妙的....
