GS-108T 鏈路聚合問題請教

在 Multi-Gigabit 以及 10GBASE-T copper 家用領域開始普及後,玩 1GbE 聚合的應該少很多,除設定麻煩外,實際發揮效果也很吃應用情境。
npc worte:在 Multi-Gigabit...(恕刪)
因為現有的NAS只有兩條1G的接頭,所以才想說利用聚合的方式來發揮它的效用(目前家裡有三台電,想把可以發揮的效果極大化),不知沒有我想像的那麼簡單(看網上的介紹都不難,怎麼我用起來就很難....)
jianzhi wrote:
請問各位大大,我最近...(恕刪)

AC87U不支持802.3ad
此案已完
Michael.L worte:AC87U不支持802...(恕刪)


AC87U確實不支持802.3ad,我一開始也誤會了,所以初版的線路配置圖把它給畫上兩條線路(一直都用錯誤的線路圖讓大家誤會,真是抱歉,晚點我再重畫一張好了)

但這應該不是主因,因為現在電腦連接都是在交換機2上,在單交換機上跑不出速度,兩台交換機也是相同狀況,真是頭疼。
聚合是半殘的設計,早就過時了

收發兩端還要支援,你的情況不能突破單條上限是正常的,你沒有研究就一頭熱的去買

聚合的設備是嗎?

你當初就該朝10G base t multi g 方向去架構才對
570 worte:
聚合是半殘的設計,早...(恕刪)


也不算是一頭熱去買聚合的設備,我手上的華芸NAS都是幾年前入手,先前就有使用聚合,只是非802.3ad模式,是採用自動平衡,用起來我覺得也還可以,剛好最近家裡再重新整理,我重新規劃的一下線路配置,所以有買了兩台swtich(有支援802.3ad)來使用,但是接好後卻又跑不到先前採用自動平衡的速度(但看了網上許多分享都可以),才想說請教一下網上的各位高手,到底是我那邊設定出了問題。

10g設備現在價格還不斐,下不了手買.....
jianzhi worte:
也不算是一頭熱去買聚...(恕刪)


更正目前的實際接線狀況示意圖及說明目前用這樣的方式兩台電腦對同一台NAS做下載的動作卻只能跑出總合110M的速度(單台下載可以到110M,但第二台一加入下載,第一台的速度就會被拉下來)


先前的設置狀況,是以集線器連結NAS,並設置自動平衡的鏈路聚合,此狀況下同時以兩台電腦對同一台NAS坐下載的動作,兩台電腦都可以跑到110M的速度
jianzhi worte:
目前的線路狀況確實跟...(恕刪)


建議你先改測試方式去debug,在兩台有使用lacp的Nas上開啟FTP功能,再使用支援FXP的對傳軟體傳檔(如FTPRush),避免因SMB版本不同或者其它有的沒的原因影響實際傳輸速度。
再來就是所有設備皆把MTU改成9K。

也可以使用iperf來確認頻寬。


先確定兩台Nas互傳可以達2Gbps,再來針對Switch 做設定值的確認。
jianzhi worte:
更正目前的實際接線狀...(恕刪)


Lacp Switch 是透過 Link Aggregation LACP 802.23ad 協定
將 Switch 的兩個相鄰 Port 設定成一個 LACP
連結雙網路線達到兩個 1G Port 達到最高 2G 的傳輸速度
這樣 NAS 設定好 802.23ad 與 LACP Switch 之間透過兩條網路線連接達到 2G 傳輸
而你 PC 本身也要具備雙網卡並支援 LACP 802.23ad 雙網路線連接 Switch
才能達到最高也是 2G 的傳輸效果, 單網路線連接還是只有 1G
grundy worte:
建議你先改測試方式去debug...(恕刪)


禮拜天晚間有使用3台電腦測試速度,確認LACP有成功

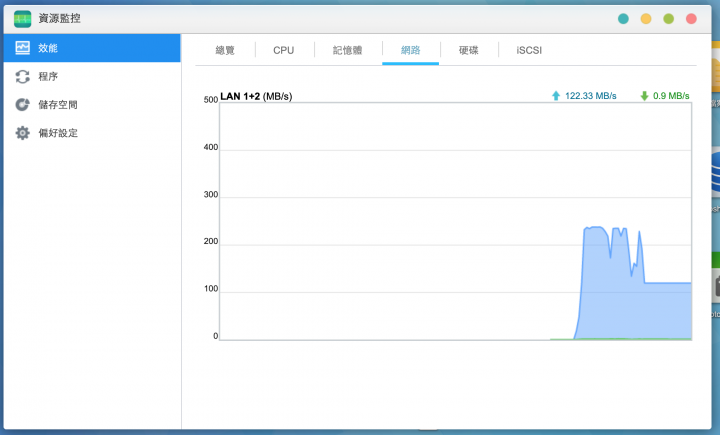

但同時我也發現很奇特的現象,我用3台筆電測試,分別是A(macbook pro)、B(R830)、C(R930)搭配測試,三台都是筆電,在switch2下同時下載,可以跑到兩線路聚合的上限220M,但是我用A+B兩台測試時,只能跑道一條網線110m的速度,A+C的時候則又可以跑到220M,B+C也可以跑到220M當我把三台電腦同時又搬到switch 1測試時,3台同樣可以跑到220m,但用兩台測試時又出現組配問題,而且組配現象跟switch2時又不同,A+B可以跑到220M,B+C卻只有110M,然後我用單台電腦測試(switch1)時,B對AS-7010T可以跑到110m,但是C怎麼跑都只有40M,這讓我又摸不著頭緒了,請問會有這種現象嗎?

另外關於設定MTU 9000一事,我的電腦都有設定,switch也都設定了,但NAS一改成9000就連接不上,之前採用自動平衡的時候確實也是設定9000,之前跑得很順暢,但改為802.3ad設定9000就不行,請問這又要怎麼處理呢?
