請教資訊插座如何製作Orz

請教資訊插座如何製作Orz

各位大大好.
由於搬新家想省錢自己DIY做資訊插座
去了電子廣場買了那種常見的資訊插座回家
照著上面畫的編號把相對應的線插進去後
(因為線插不緊. 我又跑了一趟買了工具回家弄)
結果還是不work
網站上也找不到教學
墾請各位達人幫忙..

=========================================
資訊插座上標示如下

__( A ) _ B
_(綠白)_橙白_1 7_棕白
__(綠)__橙__2 8__棕
_(橙白)_綠白_3 5_藍白
__(橙)___綠_6 4_藍

我試過做A的接頭和B的接頭
線也確定壓到最底了
但就是不能用
想請教大大們. 是不是還有什麼技巧要注意的嗎?

拜託大家了我已經弄了好幾個晚上了 Orz

2006-12-24 9:49 #1

文章關鍵字

資訊插座 Orz

ChaoCheng

398分

2樓

ChaoCheng

個人積分：398分

文章編號：2079916

資訊插座, 是RJ45, 網路線座嗎?
兩邊都是A, 或兩邊都是B即可.
沒有那麼複雜,
把他想作是直直, 1對1的線. 即網路的延長線.
不過要有Hub / Switch 或分享器.

一邊都是A, 或一邊都是B表示crossover, 比較少用, 是對接時用的.

fenglin1202

18分

3樓

fenglin1202

個人積分：18分

文章編號：2081158

提供一下我之前工作的經驗
如果你是要做資訊插座的話
建議你都按照 568B 或是 B 的排列方式壓線
要考慮跳線的問題的話從接出來網路線的去考慮好了
不然資訊插座一搬都是藏在牆裡面或盒子裡面
有問題時比較不好查你的插座線路是打成 568B 還是 568A
所以通通統一成 568B

網路線的話雖然說兩邊的線的順序一樣就可以通了
但是考慮到抗雜訊的問題還是要乖乖照著標準打成 568A 或 568B

我們的習慣是一對一的線全部打成 568B
只有要 crossover 的線才會打成一邊 568A 另一邊 568B

farad

15分

4樓

farad

個人積分：15分

文章編號：2081206

請問各位大大

在做資訊插座的時候都用什麼工具呢
就是把線壓入金屬凹槽的部份

我在做都用小型的一字螺絲起子耶

不知道是否有專用的工具在壓呢

ha413826

110分

5樓

ha413826

個人積分：110分

文章編號：2081214

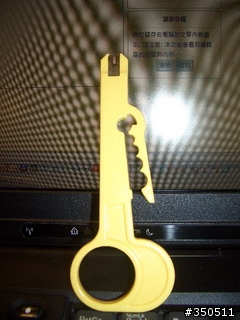

你要到電子材料行找打線器
有點像刨刀,不過中間有個u型槽

一支100到500元都有

fenglin1202

18分

6樓

fenglin1202

個人積分：18分

文章編號：2084306

farad wrote:
在做資訊插座的時候都用什麼工具呢
就是把線壓入金屬凹槽的部份...(恕刪)

我用過的資訊插座都是有附蓋子的
不是RJ45插座那邊的那個蓋子喔
是在把八芯網路線壓進資訊插座後還有個蓋子可以蓋上去
除了保護線路比較不會被扯出來以外
那個蓋子本身還可以當打線器來用

先把一芯線擺好，蓋上蓋子，用力壓進去
再擺第二芯，重覆到八芯壓完就可以了

為什麼不八芯一次壓？
如果你的手的力量夠大也可以囉~~
通常我大概擺三芯手就壓不動了.....
