【一切創作的起源】-Wacom intuos4完全體驗

在前些日子,很榮幸意外受到台灣WACOM(正式定名和冠資訊)邀請,試用intuos4了一段不短的時間,也因此誕生了這篇文章,在intuos4即將開始鋪貨的現在,先來看看我對4的體驗心得吧。

另外,個人並不是經銷商,所以希望不要問我哪裡買比較便宜、值不值得買這類的問題,這些需求性的問題,請看文章來理解吧。

先來看看台灣發表會的實況。

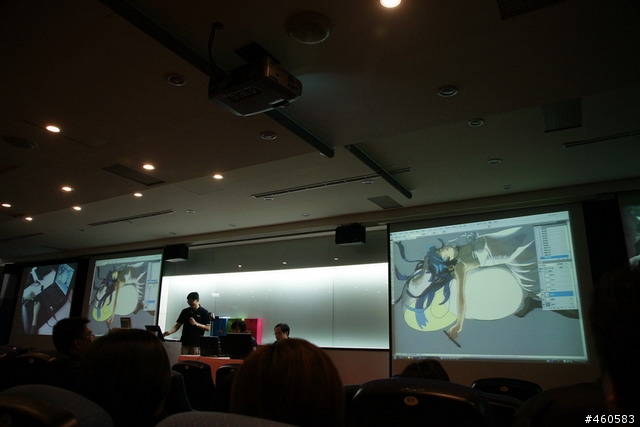

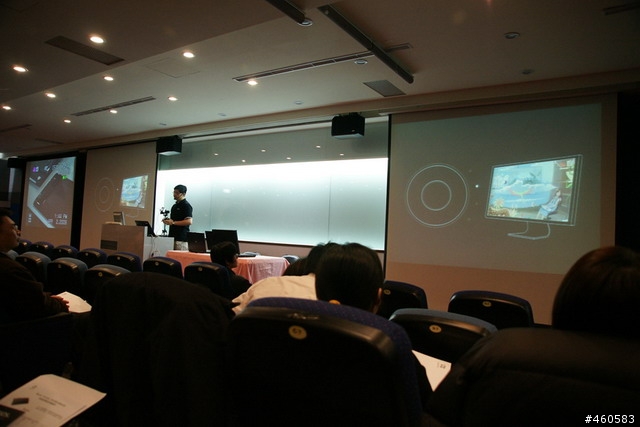

2009/04/02 台灣WACOM intuos4的發表會。網路的消息在一周前就已經很流通了。先由台灣WACOM的JAMES主持介紹性能諸元。



再來是電視冠軍秀,五十分鐘上色完稿。啊......我常必須做這種事情orz



下面那個是鸚鵡螺,不過沒時間畫。

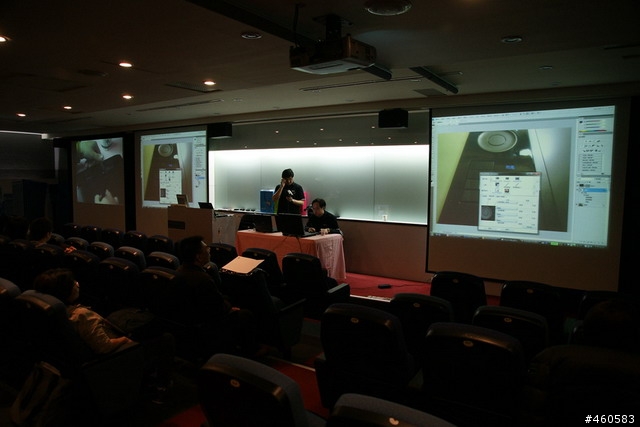

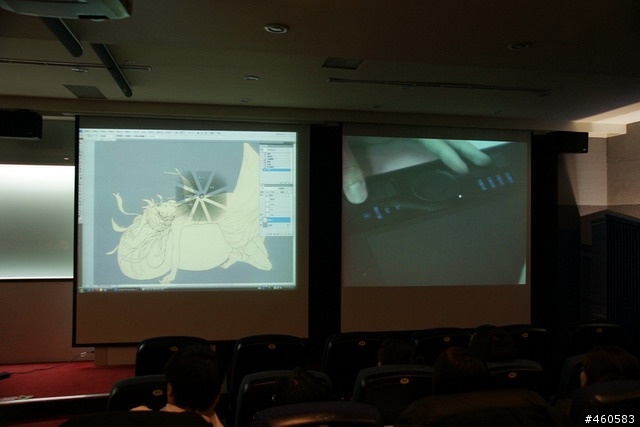

上奇科技的JAMES田示範intuos的應用設定(和WACOM的JAMES不同人,但都是JAMES。這是科技軟硬體業很喜歡的英文名字嗎?XD),用的筆電是Lenovo w700這台坦克車。

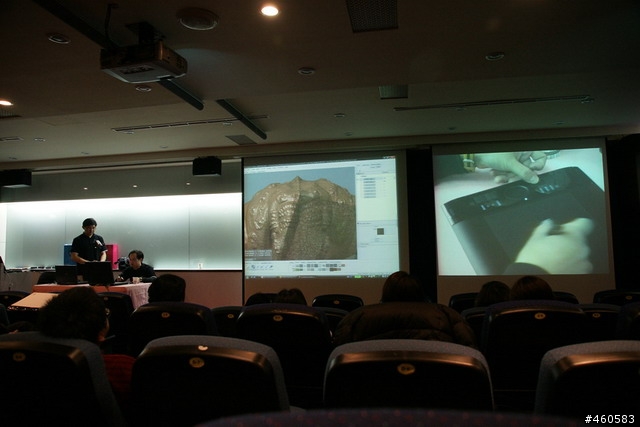

JAMES田示範數位板在3D的應用。

以上是發表會實況。接下來是本篇,這是我長時間潛水在M01浮起的第一篇文章,因為個人敗家的東西通常沒什麼特別好說的,但數位板對我來說有特別的意義,就真的是值得來首發啦。



圖001 Wacom intuos4登場!

一、 前言 還有什麼能更好?

  個人是數位板的重度使用者,正常的工作天,通常有六到八小時和數位版為伍,Wacom的數位版,從十年前購入了intuos初代,接著七年前又換成intuos2,數位板不但是的謀生工具,更可以說是好夥伴了,他們一直沒有故障(連滿十歲的intuos初代,目前我哥還拿來修照片,服役中),我對Wacom的產品很有信心,因此在2004年秋天,台灣intuos3剛開始鋪貨的第一天,就在台北光華商場買了intous3。

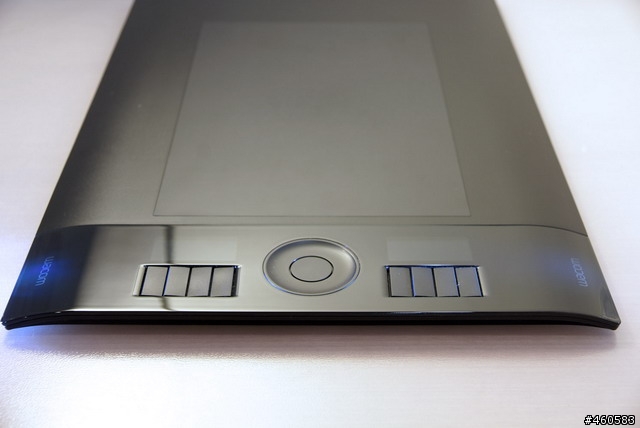

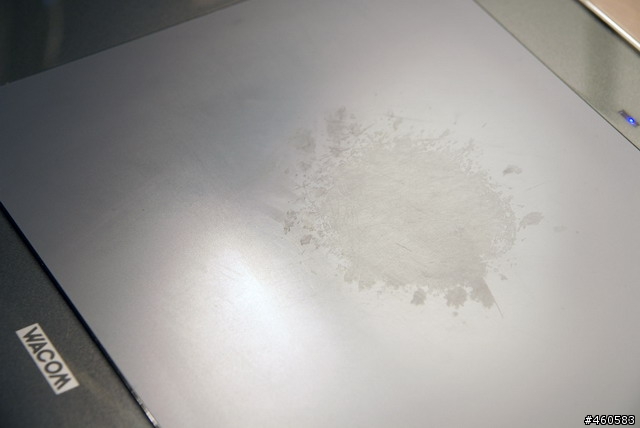

圖002 如果沒寫這篇文章,也不會想到我的intuos3已經四年半了。因為使用頻率高,板子中央的被磨出了刮痕,像是倒了什麼腐蝕性溶劑似的。

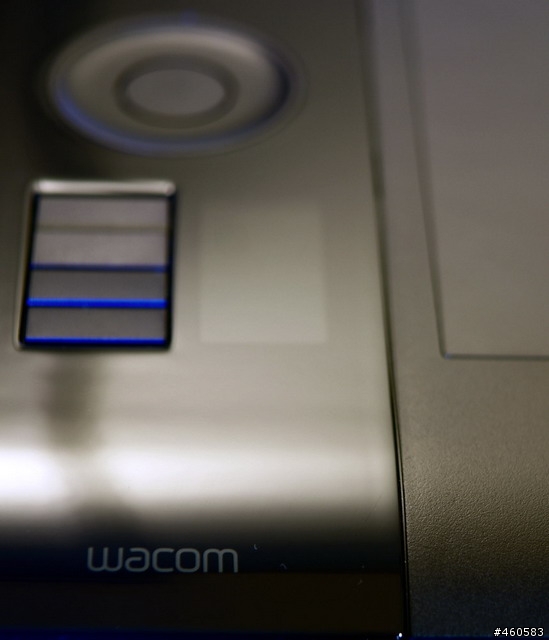

  然後,intuos4發表了。






  簡單回顧一下intuos系列的進化。intuos系列一直是Wacom的專業精神代表,從intuos與intuos2一開始重視的「高性能」,而到intuos3除了性能外,開始重視「高效率」,畢竟在性能之外,以創作為業者,都希望能夠以最少的時間,達到最多的處理程序,因此intuos3加入了非常好用的快速鍵和觸控列,讓使用者可以左右手並用,盡量在畫圖的手不移動的狀態下,以最短距離、最快速度按到快速鍵,只要減少視線移到鍵盤的時機,便能增加作業效率,也可以讓桌面空間充分利用。為此,我對intuos3的進化已經很滿意,它讓我作業時間減少了至少兩成。

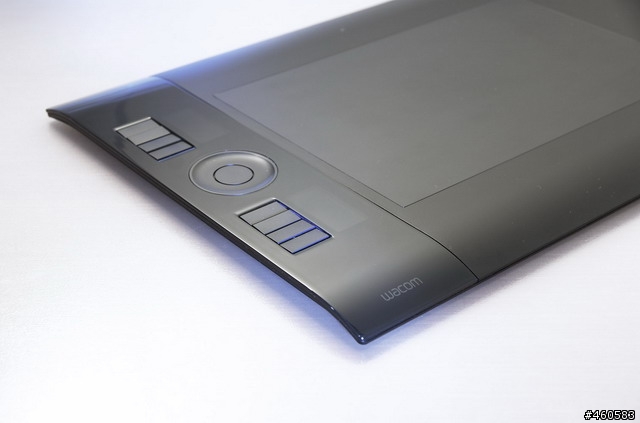

  在外型上,intuos3也不再安於原本系列老實純樸的造型,而加入了設計感,使intuos系列也有了「高質感」。

  對於intuos4的發表,我非常興奮,但長久使用下來,也一度覺得intuos3已經是完成型,在薄型液晶繪圖板價格普及之前,intuos系列下一代還能怎麼做?intuos4的發售讓人抱之期望,又擔心變化有哪些,筆者在第一時間拿到了intuos4,經過仔細的試用後,讓我們來徹底的檢視看看--Wacom又發現了什麼是我們需要的?


二、 開箱 一切創作的起源


  讓我們從開箱開始,看看Wacom這次準備了什麼有趣的東西吧!

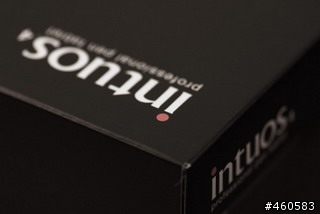

圖003 004 intuos……4!

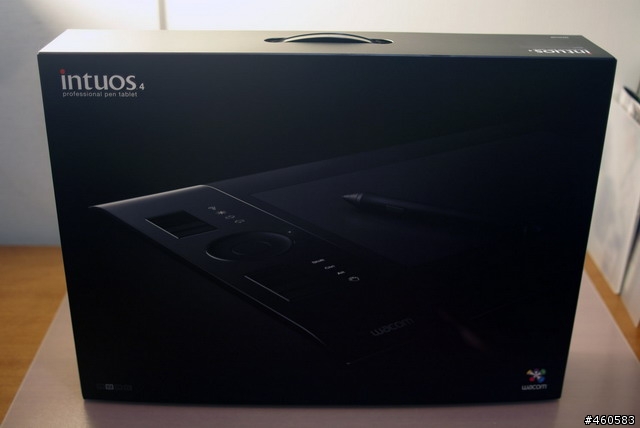

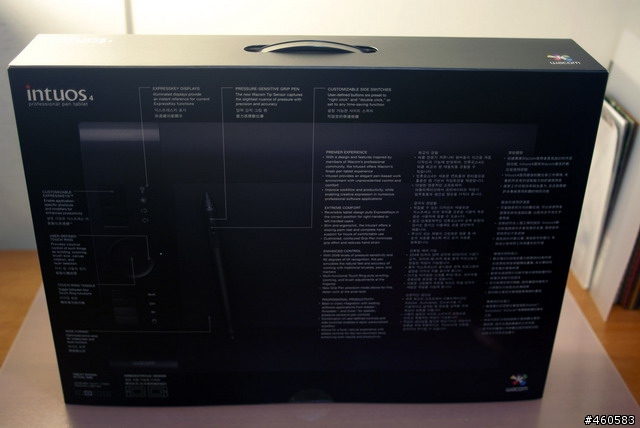

圖005 006 intuos4的外盒,黑色外盒看起來低調而有質感。正面可以看到外型,背面則是特色和性能。這個盒子上面很貼心做了握把,從外盒的設計就可以感覺到質感。

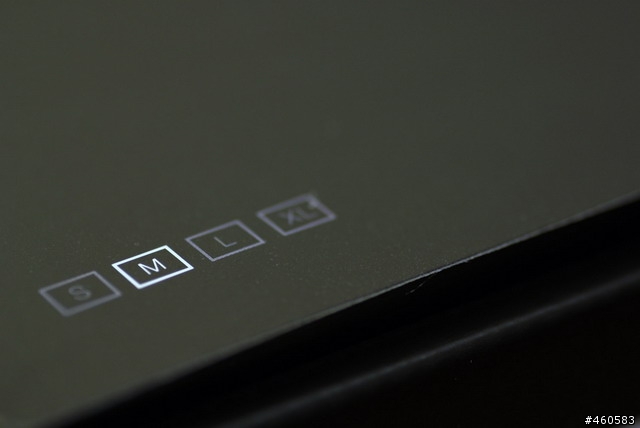

圖007 這塊是M的大小,也是個人覺得最適合一般繪圖的尺寸。

intuos4分為S、M、L、XL,分別代表:

Small – 4” x 6” / 157.5mm x 98.4mm / A6
定價8000

Medium – 6” x 9” / 223.5mm x 139.7mm / A5
定價12000

Large – 8” x 13” / 325.1mm x 203.2mm / A4
定價16000

XL – 12” x 19” / 487.7mm x 304.8mm / A3

  而XL目前尚未上市。

  新一代的數位板全面採用3:2,以對應16:10銀幕。已經不出產4:3的比例,畢竟現在幾乎也買不到4:3銀幕了。

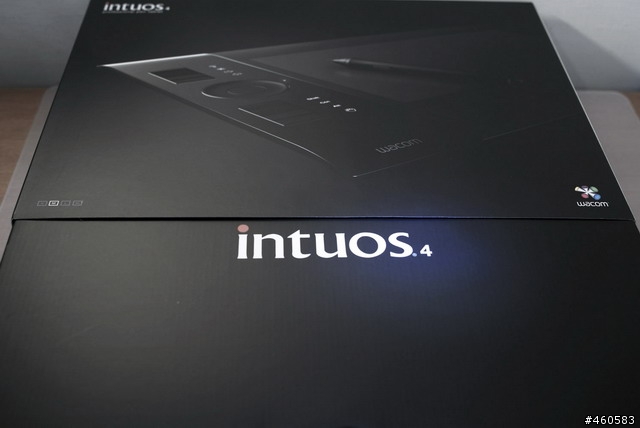

圖008 開箱!把外盒抽出來,還有內盒。



圖009 打開內盒,上面的厚紙以各種文字印了「一切創作的起源」。一切創作的起源是什麼呢?那便是想像力了、好奇心吧!用這麼大的範圍當做產品標題,也代表Wacom對這個產品十分有信心吧。如果你同為創作者,一開箱看到這句,就會感到熱血沸騰呢。

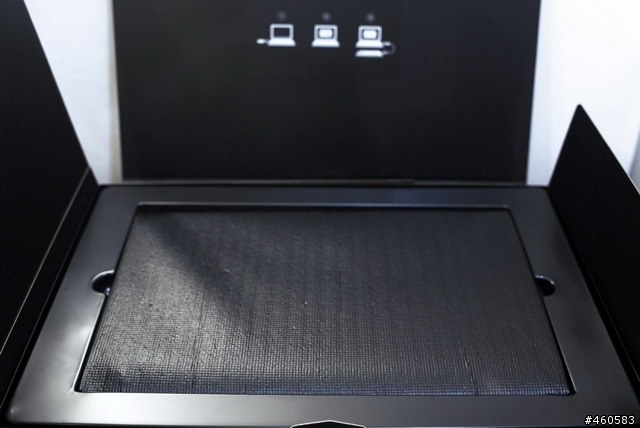

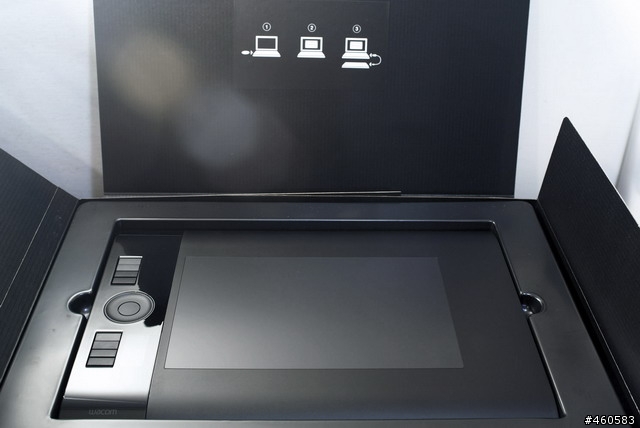

圖010 打開印有標題的厚紙,數位版就放在第一層。



圖011  intuos4正式出場!因為打光的關係還出現了眩光,這道光真適合這個時機啊。



圖012 移開數位版,感壓筆就埋在版子之下。

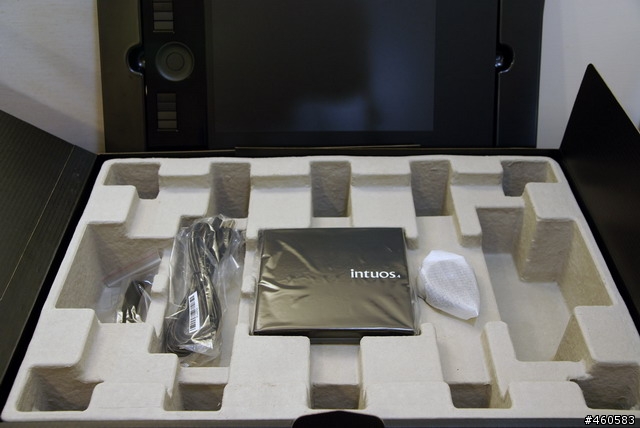

圖013 再打開第二層,這裡放的是光碟、USB、筆座等配件。

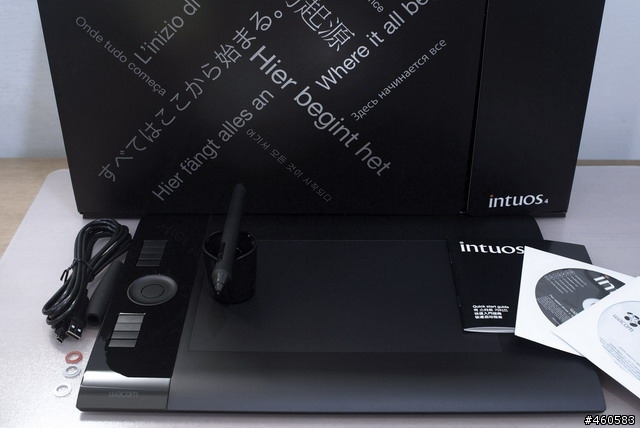

圖014 這是所有的附件,由左至右分別是USB線、塑膠環、橡膠環筆桿套、數位版、感壓筆、筆座、書名書、驅動程式光碟、附贈軟體光碟。

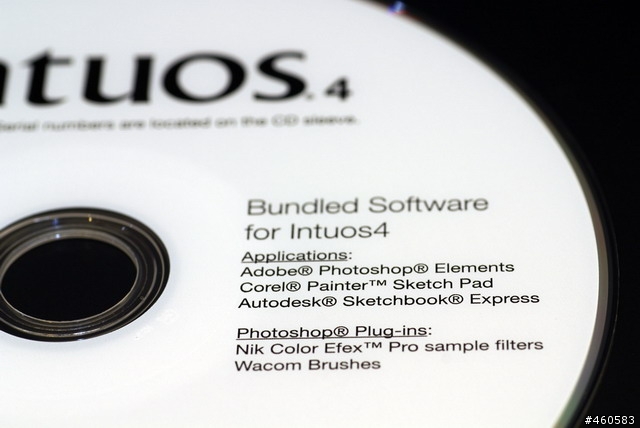

圖015 附贈的軟體有Adobe Photoshop Element、Corel Painter Sketch Pad、Autodesk Sketchbook Express,以及PhotoShop的外掛:Nik Color Efex Pro、Wacom Bruches。除了Photoshop Element以外,都和以往附贈的軟體有所不同。

三、 硬體配件 一切以人性為本

  接著,來看看硬體有什麼改變吧!



圖016  Intuos4感應部分的外殼使用純黑霧面。

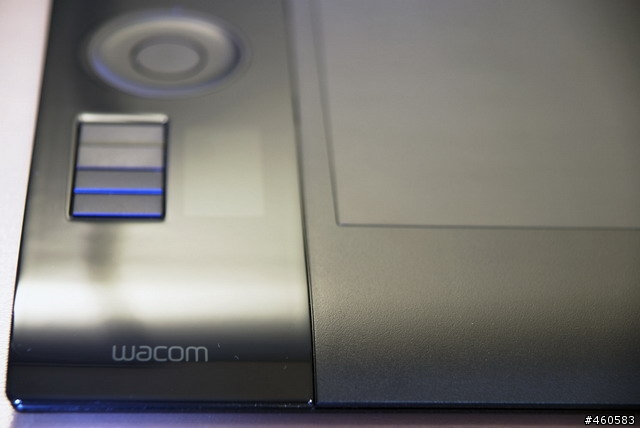

圖017 放置快速鍵和觸控盤的地方,則是黑色鏡面,一開始乍看之下,還以為可以分成兩個(笑)。使用兩種材質搭配出低調的層次感,質感又較上一代提升了。


圖018 如果仔細看會發現,Wacom的logo再版子上有兩個,整體的板子設計是上下對稱的,因此當你是左撇子時,便可將板子旋轉180度使用,這樣的設計讓左右撇子都可以獲得完全相同的使用感覺,也意味著intuos4不分主要和次要,尊重兩種不同的使用者。



圖019 M size,單邊的快速鍵有八個,是3代的兩倍,而雖然3代6*8以上的板子有兩邊快速鍵同樣共八個,但一般使用上,不會去設定主手處的快速鍵,甚至會Disable掉以避免誤觸,那麼那些熱鍵就有浪費的感覺了。intuos4不採雙邊鍵,改成單邊鍵的增加,意味著快速鍵的設定,不再捉襟見肘。

  快速鍵的排列改為直式,乍看之下,這樣的快速鍵配置,會不會比intuos3的人體工學配置加上大按鈕,來的容易誤按呢?我們仔細看看。



圖020 一般來說,當使用頻度高的情況下,幾乎是不會用眼睛去看按鍵的,而是用手感,仔細看按鈕的切面,按鈕經過刻意的斜切(照片),熟練者手指一摸便可區隔每個按鈕,方便重度使用者盲打。熟練了話,應該不會誤按。 不過,前幾代的使用者還是要一段時間適應,像我有時候還是要用眼角瞄一下,以免按錯。

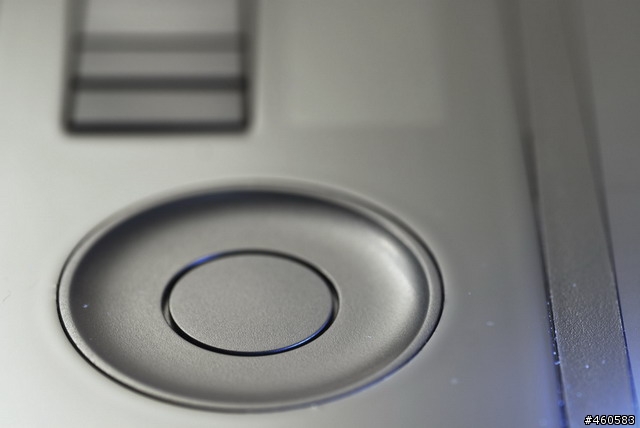

圖021 觸控環,從條狀改為圓盤狀,這似乎是延續自Bamboo的設計。觸控環中央的按鈕,用來切換觸控盤的設定,最多可設定四組,例如第一組是畫面放大縮小,第二組是圖層循環,第三組是筆刷大小,第四組是旋轉畫布,這樣的設計也省下大量的快捷鍵,是很有活性的方案。但不是每一種軟體都完全支援全部的功能,目前以Photoshop CS4支援度最高。

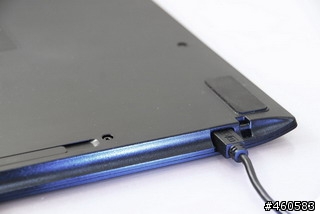

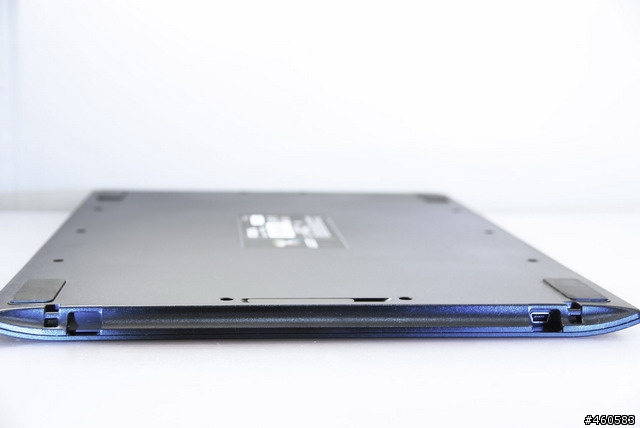

圖022 翻到側面,USB的插槽有兩個,intuos4採用可拆USB線設計,可以隨左右手使用習慣不同而換插。

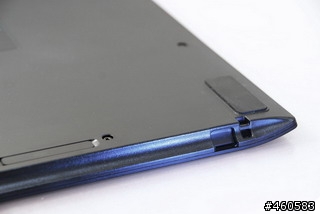

圖023 024 當你翻過數位版,會發現有個切換紐,這是用來遮住不使用的那個USB孔,以防入塵情況,光是小細節就設計的非常完善,真的可說是面面俱到了。

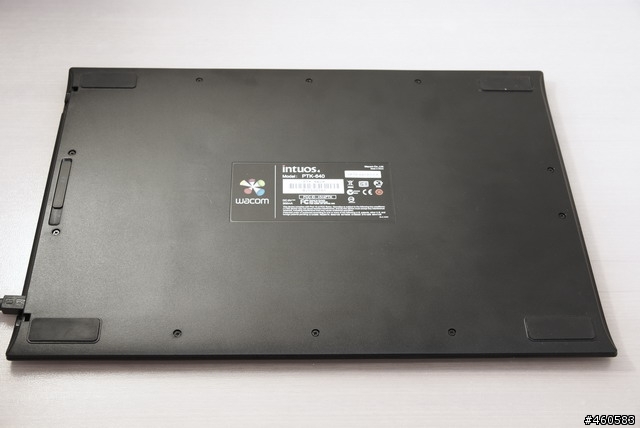

圖025 背面很簡潔。四周的止滑橡膠很大片。

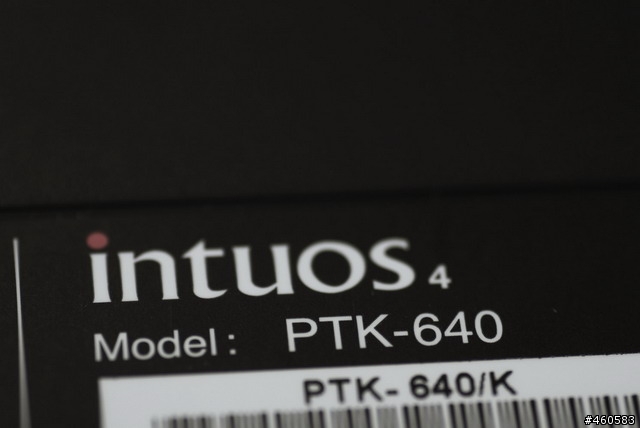

圖026 可以看到產品型號是PTK-640

接著,來看看intuos4的感壓筆。 這筆不會發光,不要再把它說成光筆或雷射筆了。

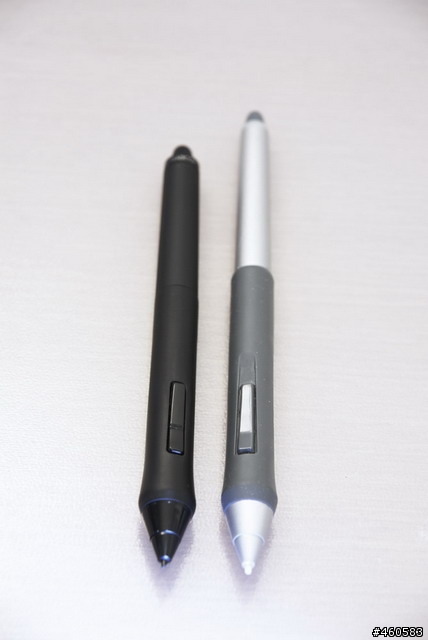

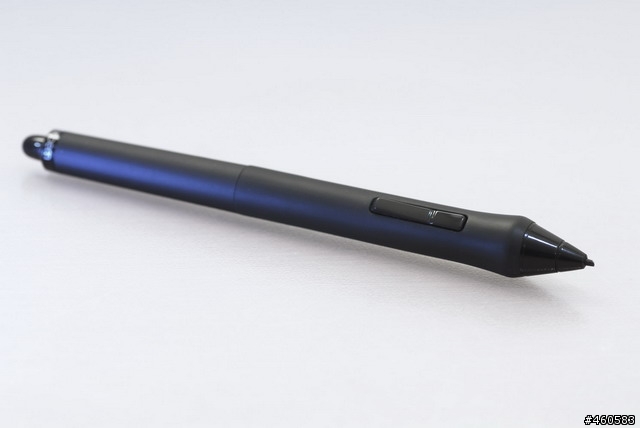

圖027 028 新的感壓筆,長度intuos3的短些,這次的設計非常簡約,黑到底,


  連筆頭都是黑的。握感和上代版差不多。


圖029 筆頭是可以像一般原子筆一樣拆卸的。拆起來還有個環。我以為拆卸以後是換筆心比較方便…?結果不是。



圖030 031 032 原來,是可以更換這個有色環。原本是黑環,還有紅環、白環和灰環可以換。我想大部分的人都是換紅環吧?不知道將來會不會出金環和銀環的限量版?

  再來看看筆座,這次的筆座可是暗藏玄機呢。

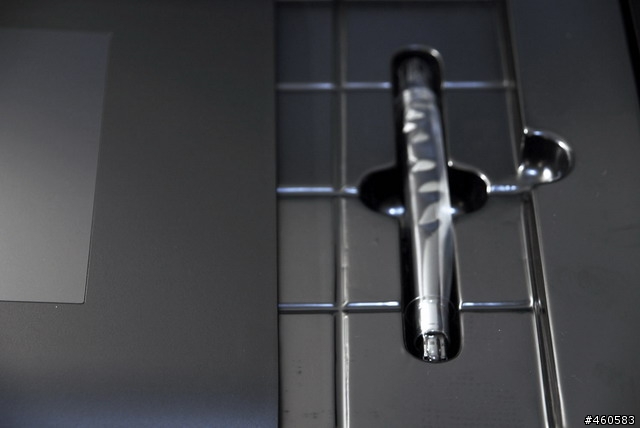

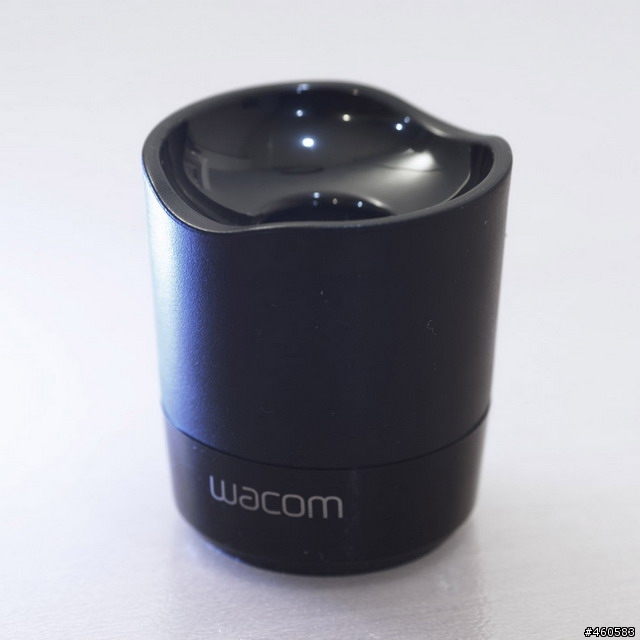

圖033 這真是像極了工程筆的削鉛筆機啊。

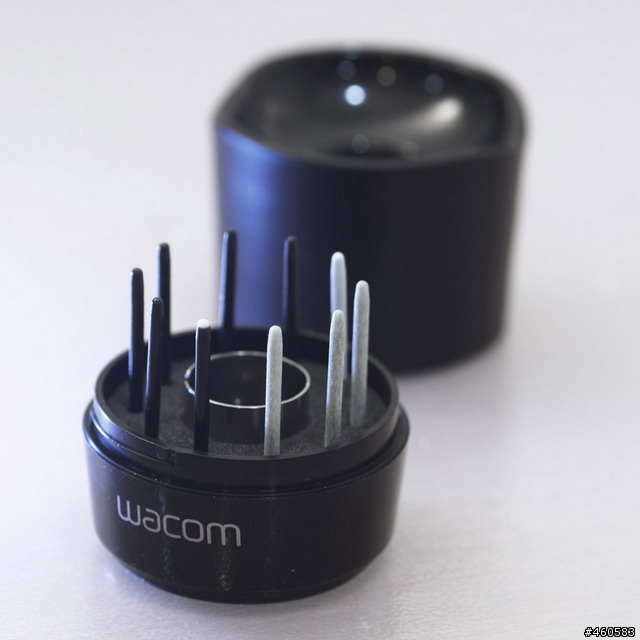

圖034 玄機在此。轉開來看,你會發現附贈的十隻筆尖工整的插在海綿上,這樣的設計讓你不會把筆尖亂丟而不見,我想這也是很多使用者的心聲吧(話說完我確實想不起來intuos3的筆尖放到哪了)。

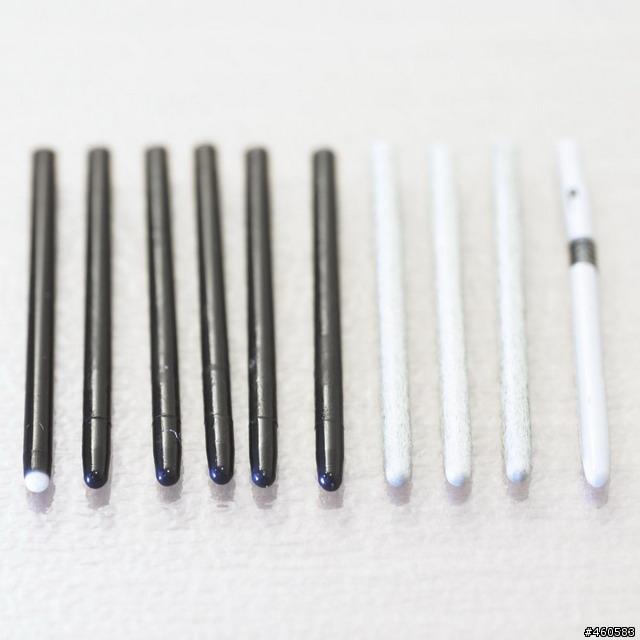

圖035 黑色的筆尖是標準滑順筆尖,灰色摸起來很像高密度紙漿,是畫起來有著鉛筆觸感的摩擦筆尖。白色的是裝有彈簧的柔軟筆尖,這個Intuos3我就沒去用,應該是趣味為主吧。頭白色的是彈性筆尖,這個也是少用的筆尖,給有著下筆超重習慣的人使用。

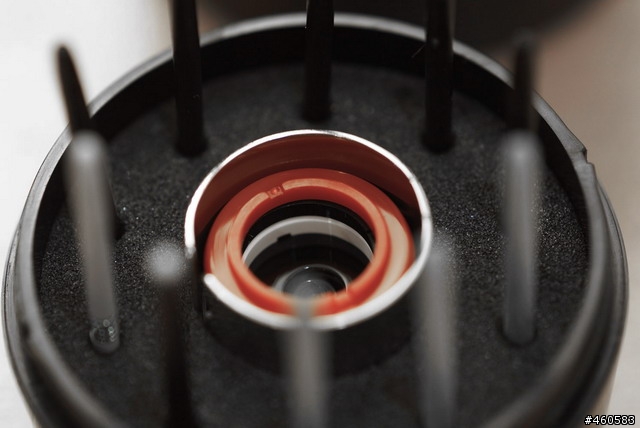

  拔完了筆頭,突然想起規格表中的「筆尖更換夾」這東西。沒在盒子中看到啊?原來,它也藏在這個小小的筆座裡。打開筆座中間那個金屬環就是筆尖更換夾啦。

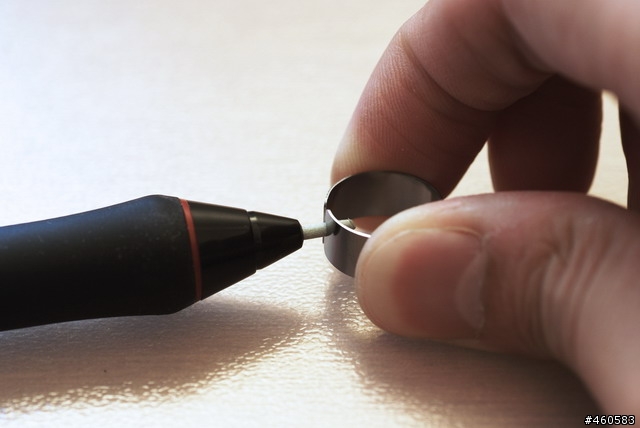

圖036 別小看這個小小的筆尖更換夾,「如何更換感壓筆的筆頭」可是網路上數位板相關問題裡的前幾名,個人以前都是用指甲剪。



圖037 無論是筆頭、筆尖更換夾、筆頭裝飾環,全部都可以丟到筆座裡!

  看完了外型,接上電源還有一個驚喜。

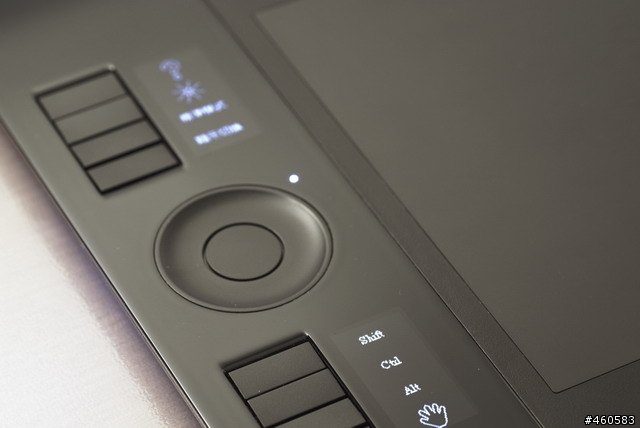

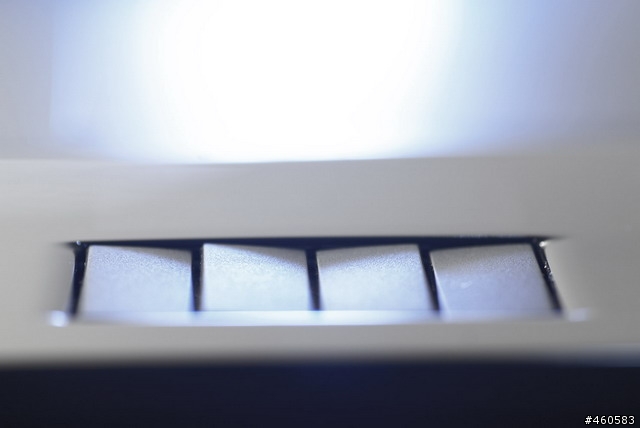

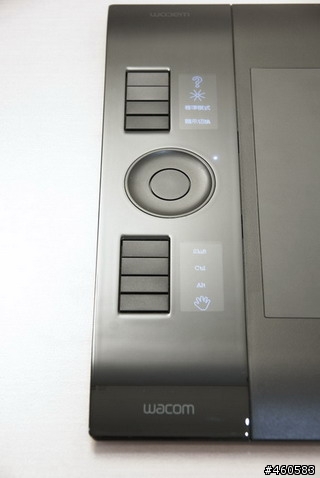

038 數位板上有OLED!


插上USB後,intuos4的快速鍵旁邊,白光OLED全部亮了起來,不但有圖案,還對應繁體中文。

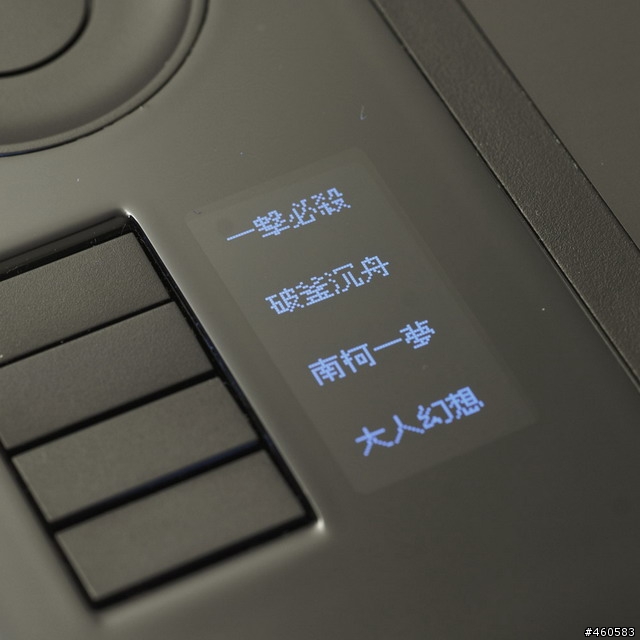

圖039 這些文字也都可以在Wacom控制台修改,你要改成「一擊必殺」「破釜沉舟」之類的顯示自己的威猛也是可以的,可惜目前不支援自己畫圖示,希望之後的軟體可以追加這個功能。圖示自訂狂們先用顏文字代替吧。

  OLED顯示很適合必須多人使用的數位板或是初學者,很快就可以看著上面的顯示來按鈕,而對重度使用者來說,這個功能也可以在切換不同軟體不同熱鍵時幫助喚醒記憶。OLED的亮度可以在控制台調整,以適應不同工作環境。



圖040 intuos4的觸控環看似簡單,但其實是有大學問,圓形的設計除了在造型上,還另有目的,讓你在上下快速鍵搭配時,用不同的手指也可以很輕鬆的轉,甚至就算東方人或西方人的手大小不同,也都可以得到自己適合的配置。

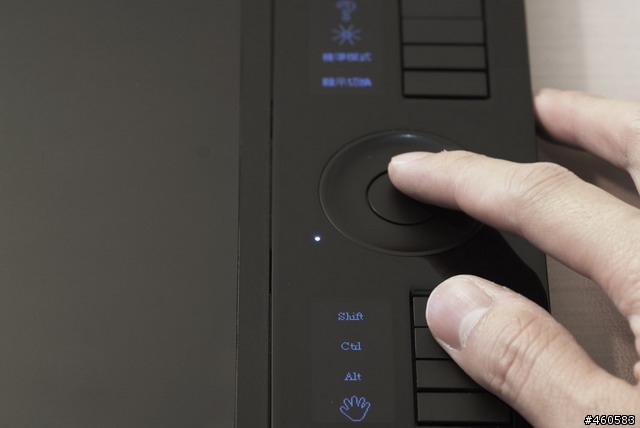

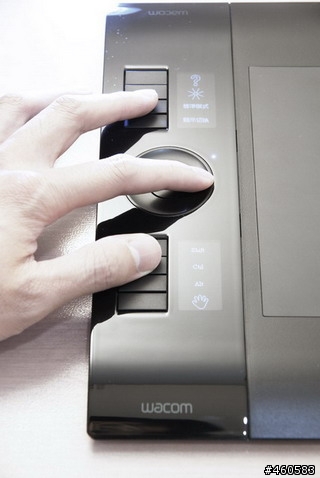

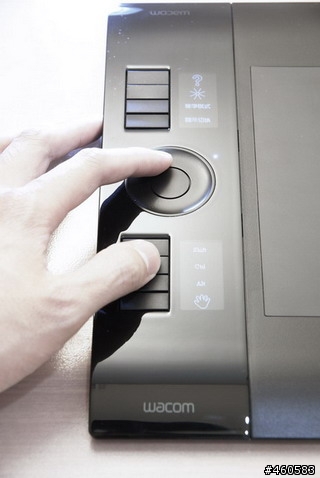

圖041 042 下快速鍵配中觸控區,左圖是手小的方式,右圖是手大的位置。不同長短的手指可以找到適合自己的位置,這就是設計成圓盤的用意。

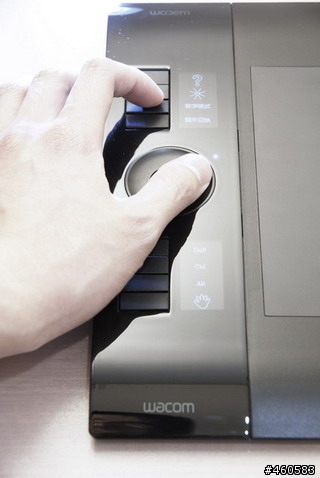

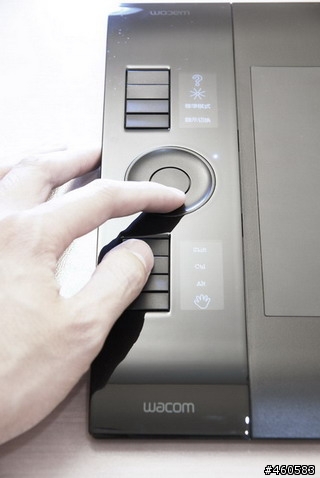

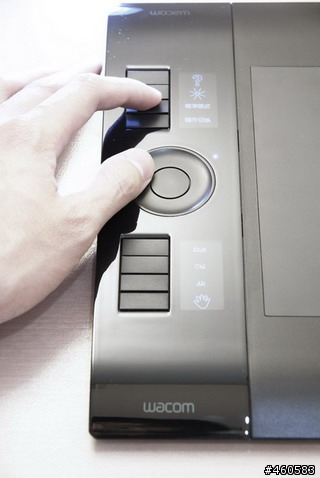

圖043 044 上快速鍵配中觸控區,我換成以姆指來來控制觸控圓盤。



圖045 手超大的人或許可以考慮三管齊下?

四、 軟體調整 一切的改變都成為可能

再來看看intuos4的數位板控制台。很多使用者,板子買回家灌好驅動就用了,甚至沒開過這個面板,我覺得是非常可惜的事情。尤其對intuos4來說,在控制台上調整到適合自己的設計,配合板子上的快速鍵,絕對是讓效率增加的關鍵。例如筆刷的放大縮小,畫一張圖就不知道會按幾千下,如果把快速鍵設定好,每調整一次可以省一秒鐘,那麼完稿不知道能省幾千秒呢?使用intuos4,一定要好好的利用這個部份,這個部分不知道花了Wacom的設計師多少腦漿呢。 再者,使用數位板上的快速鍵作畫,就可以讓畫圖的姿勢接近於手繪,兩手並列於胸前比較自然舒服,一手使用鍵盤時一手使用繪圖板時,可能有高低肩或彆扭的情況。

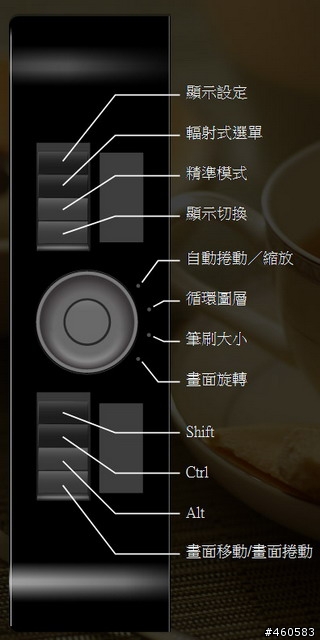

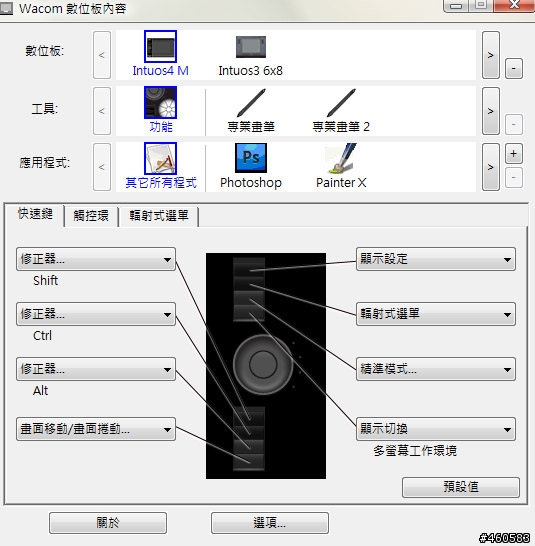

圖046 面板的上方和歷代數位版相同,可選擇對應的軟體,這點就不贅述了。

  先看看功能列最基本的快速鍵部分,其實是暗藏了很多新功能。看看選單吧,自訂OLED面板上的文字也在這個地方,只要選擇自訂”鍵盤”,幫熱鍵命名時便會即時在數位板上反應。

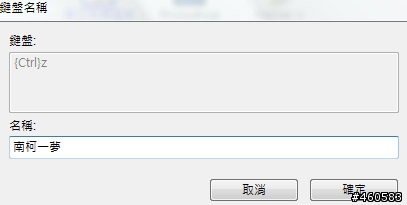

圖047 OLED的文字都在這裡設定。

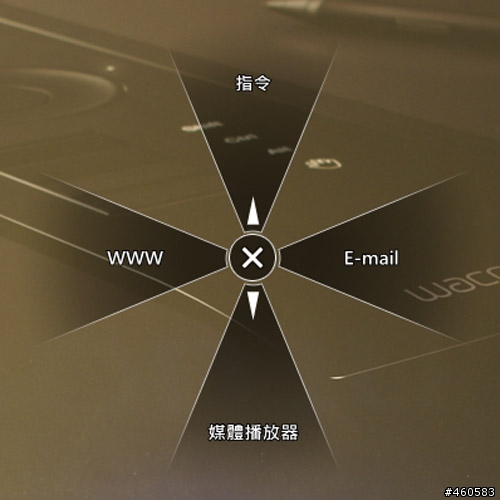

圖048 再來是是輻射式選單。這是熱鍵中的熱鍵,按下輻射選單鍵以後,就會在筆旁邊彈出一面最多八個指令,預設是多媒體功能,播放音樂影片或上網之類的...你會說,都要講效率了,還看什麼電影?

  可別看到這些就覺得這功能沒用啊!輻射選單的全部項目,都可以選擇自己設定的功能,輻射選單當中還可以設定次選單,可以將PHOTOSHOP裡面會用到,但是頻率不高的功能,或是原本在層層選單裡的常用功能,都設在輻射選單裡。例如SAVE、SAVE AS、CLOSE、CURVE等等的。用輻射選單選這些功能,筆尖到哪裡都可以叫出來,比進入選單點就快多了。如果每個選項都設定次選單,最多可以設定56組功能。八個實體快速鍵不夠放的部分,就都放在這裡面吧!



圖049 這是我在Photoshop CS4當中的設定。

  「精準模式」也是一個新功能,按著鈕的時候,板子對應銀幕的解析度將會改變,舉例來說,原本在M尺寸的板子,對應1920像素寬的銀幕,筆衡移動1公分 ,銀幕裡的游標大約移動84像素,開啟精準模式後,筆同樣移動1公分,銀幕的游標可能只移動42像素,感官上會覺得畫圖的速度變慢了,也因此更不容易出錯,應用上,在畫特別需要精細作業,連幾像素的差異都必須準確的圖時(例如CAD圖或3D模型製作),這個功能應該會有幫助。這個功能是可以調整比例的。 當然,可別覺得打CS開這功能會比較強,因為變慢的只有你自己而已。



圖050 「顯示設定」則是給初學者或不特定對象使用,按下去無論在任何軟體上,都會播放目前所有的熱鍵配置,在展覽、教學或公共場合時,有類似Help的功效。個人用或老手可以不用設。

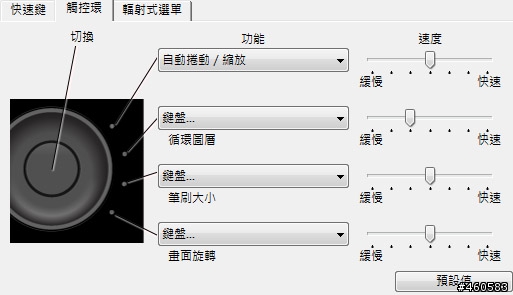

圖051 接著,來看看觸控環的預設設定吧。



圖052 053 054 055 觸控環,這邊的使用上就像某些手機或MP3隨身聽,直接用手指去觸碰。也可以調整旋轉對應的速度,最多可以設定四組功能,敲擊環中間的按鈕切換,按一下切一次,而板子上的LED會改變,如果你擔心有兩組熱鍵是常使用的(例如放大縮小和筆刷縮放),而另外兩組不常使用(例如圖層循環和畫面旋轉),要用那兩組常用的熱鍵,切換起來還是必須按三下會浪費時間?那麼,可以把其他兩組設定「略過」,這樣按鈕時便只會在兩組之間切換了。但是,這個按鈕我覺得稍緊,因此有時候輕按了卻沒反應,些微影響效率,也有可能是板子還新的關係吧。intuos4因為增加了大量的快速鍵,且和intuos3相較,配置、手感皆不同,就算是老手,也需要一段時間適應才行。

  筆的設定部分幾乎同之前的版本,並無太大改變。特別的是「鏡射」裡「方向」的部分,若改變數位板的左右配置,文字的方向也會跟著轉180度,方便左右撇子變更,可惜文字不能轉90度。



圖056左撇子一樣可以享受到顯示正常的OLED。

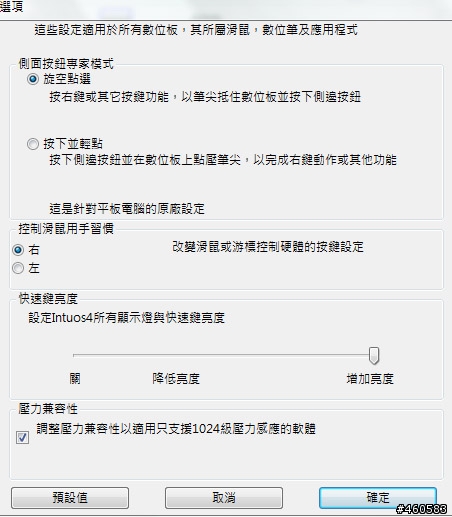

圖057 另外,「選項」中可以調整OLED亮度。有三個階段可調整

  不過,還有個「調整壓力兼容性以適用只支援1024級壓力感應的軟體」是什麼意思呢?1024級為什麼還是「只」?

  沒錯,intuos4不只外表的介面改變,連內在都換核心了。intuos4的感壓階段,從以往的1024提升到2048階。

  從intuos到intuos3,一直都是1024階,我一度覺得這個部份大概不會提升,也不需要提升了,當得知居然提升為2048階的時候,想著畫起來會有差別嗎?

  實際作畫一陣子的感想,是真的更滑順了,而且壓力的感應曲線有微妙的改善,更接近線形。但是,差異沒有512階換到1024階這麼明顯,要做比喻了話,就像三千元的電腦喇叭換到一萬元的音響喇叭差異很大,一般人都能感覺的到,而一萬的音響換成兩萬的音響,比較進階的使用者方能感覺差異性。例如在PhotoshopCS4中作畫時,以往那令人詬病的筆刷線條容易「爆衝」的現象,換上intuos4以後,幾乎已不復見,線條的流暢度、筆尖的粗細變化自然多了,和Painter十分接近。

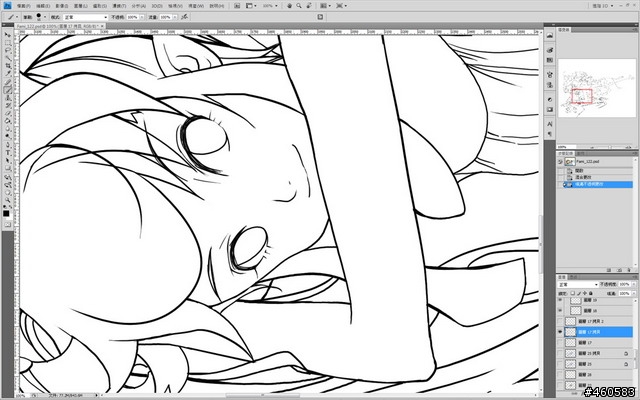

圖058 換上intuos4以後,Photoshop一樣可以畫出流暢如Painter的沾水筆線條。

  然而,PC上部分的繪圖軟體版本不支援2048階,因此有著降級相容的選項,MAC的任何繪圖軟體版本則都支援2048階。

  另外,最低感應壓力從intuos3的10克再下探到1克(為了避免誤觸設定上為最低3克),只要輕輕畫過,就能感應的到,作畫的自由度又更高了。






五、 個人設定和結語 全面性的進化

  試了一陣子之後,提供個人在PhotoshpCS4中的數位版快速鍵設定,提供做為參考。我的數位版主要使用於CG插畫作畫,如果是攝影後製者,或許就會有不同。

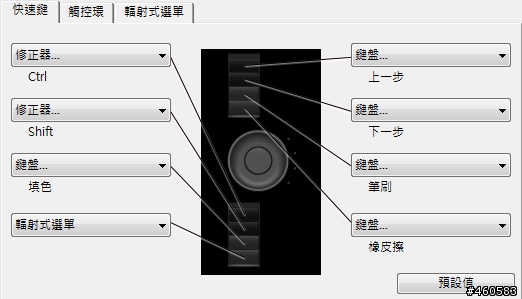

圖059 快速鍵的部分,上方分別是「上一步」、「下一步」、「筆刷」、「橡皮擦」,主要是用來畫線條。下方是「Ctrl」、「Shift」、「填色」、「輻射式選單」,主要用來上色。

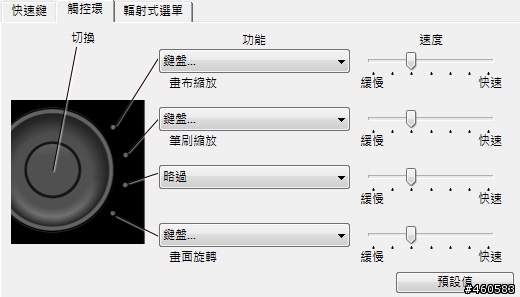

圖060 觸控環的部分,分別為「畫布縮放」、「筆刷縮放」、「畫面旋轉」,其中一組略過,如果這張圖用不到畫面旋轉,我也會調整成「略過」,因為縮放的功能使用頻率高過許多,畫完一張圖都會按幾百下吧。

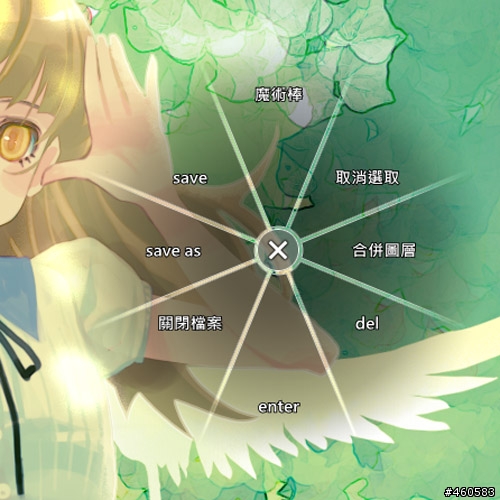

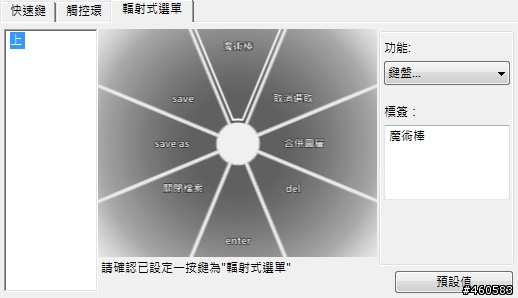

圖061 輻射選單的部分,分別設成「魔術棒」、「取消選取」、「合併圖層」、「Del」、「Enter」、「關閉檔案」、「Save as」、「Save」。

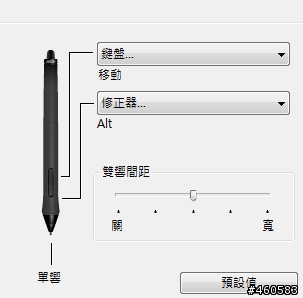

圖062 筆的快速鍵,搭配「按的時候通常都會一起動筆」的想法,使用頻率超高的配置。上鍵設成「空白鍵」用以移動畫布,下鍵「Alt」是「滴管工具」以隨時吸取顏色。但因為這樣設就沒有「右鍵」了,故橡皮擦設成「滑鼠右鍵」。


  這樣的配置,除了幫圖檔命名或改變參數以外(我又額外買了一個外接數字鍵盤放在數位板旁邊,這樣連改變參數也不需拿出鍵盤),繪圖時幾乎就不用鍵盤了,收起鍵盤,可以節省空間、節省時間。也有人主張鍵盤王道,始終是不想設定intuos的快速鍵。我也同意鍵盤快速鍵熟練了話,操作速度絕對是很快的,但我覺得那樣的作畫方式,放在鍵盤上那隻手的移動量非常大,且鍵盤手放的位置不是在下面,就是在左邊,始終是不比兩隻手都放在一起來的愉快自然。

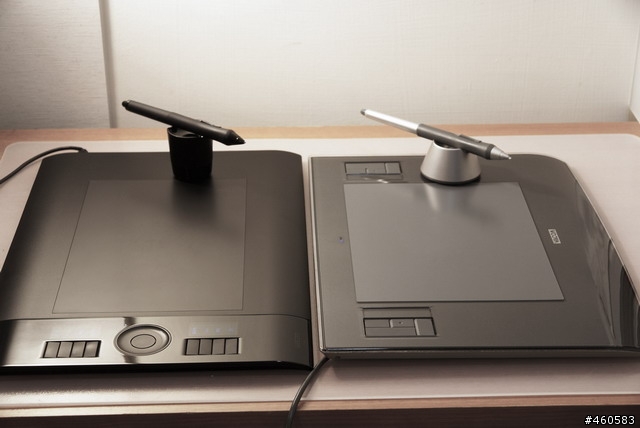

圖063 Intuos3和intuos4,可惜前幾代版已不在身邊,要不然就可以家族團聚了。


  使用的期間內,從軟體和硬體上,我都深切的感受到intuos4不僅有著超越intuos3的「高性能」「高效率」和「高質感」,更加入了「高親和」,並不因為它是專業數位板,而放棄了對於初學者的親切,而對於老手或使用左手的用戶,在軟硬體的可調整活性上,一樣具備高親和力。

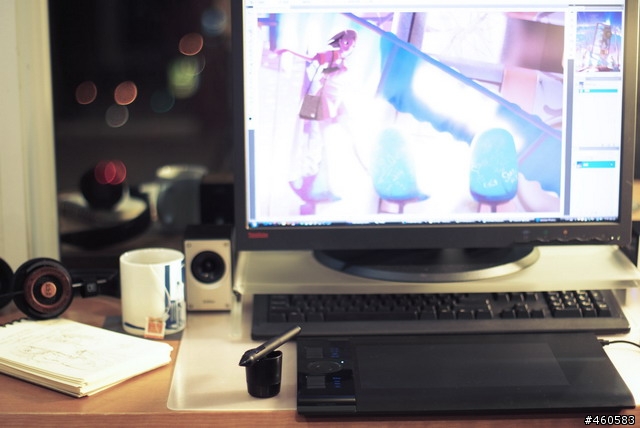

圖064 新夥伴intuos4,將再陪我走過數年的電繪時光。


  整體而言,intuos4的改進非常的大,或許不到「革命」的程度,但有著全命性的進步和改善,以現階段的技術而言,幾乎已經是無可挑剔的成熟產品。(如果有下一代了話,做成像紙一樣薄且能彎能摺的如何呢?個人妄想)


  如果你是數位板intuos系列的重度使用者,且對熱鍵需求量大;或是低階產品線的使用者想昇級,那麼,Wacom intuos4是非常值得推薦的產品。當然,隨著intuos4的推出,3代應該也有優惠,這時候購買3代也是明智的選擇。


  在數位時代,intuos系列確實是我一切創作的起源。





最後附上,正在做畫中,尚未完成的CG「吉他手」。使用Wacom intuos4搭配Photoshop CS4作畫。
