免費又精確的座標轉換程式PCTrans(5/10新增北京54座標轉換參數)

新增Bessel 1841橢球轉換參數, 因此台灣地區歷史以來三個座標系統已經找到可以使用的參數了!

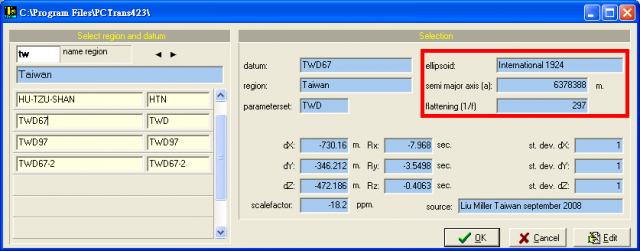

想請教一個問題, 我用PCTrans 4.23已經有內建 TWD67 的Datum了, 但是好像是錯的



紅框中橢球是用 International 1924, 但是TWD67的橢球應該是GRS67才對,
以WGS84 N23 E121去算TWD67的話出來的會是
N 2544579.71 E 249171.57

成大水工網頁算出來的
N 2544490.686 E 249171.732

中研院Web算出來的
N 2544488.526 E 249171.105

PCTrans 用一樣的七參數但是橢球改成GRS67 去算出來的
N 2544490.08 E 249171.60



看起來應該是PCTrans內建的TWD67設定是錯的了.
Statics wrote:
我用PCTrans 4.23已經有內建 TWD67 的Datum了, 但是好像是錯的
...(恕刪)


你真是有心, 的確是橢球參數錯誤了, 我會去信告知荷蘭. 真高興這軟體又多了一個使用者!

你可以直接在畫面的右下角按Edit去改橢球相關參數.
millerliu wrote:
你真是有心, 的確是...(恕刪)

似乎不能用Edit直接改Datum的橢球參數,
用Edit去做更改, 會變成把International 1924 的橢球參數都做更改了,
我的做法是去新增一個TWD67,
或者是直接開該程式安裝目錄中的 Datums.mdb 把Ref_Datums這一個TABLE裡TWD67的ELL_CODE改為AN,
另外這個程式還有一個小Bug, 如果你的螢幕解析度不夠, 像只有1024x768, 那麼在3.1 做兩個大地坐標轉換時
中間Input Output的欄位下面會被擋到, 沒辦法輸入.
Statics wrote:
這個程式還有一個小Bug, 如果你的螢幕解析度不夠, 像只有1024x768, 那麼在3.1 做兩個大地坐標轉換時中間Input Output的欄位下面會被擋到, 沒辦法輸入...(恕刪)


顯然你是一位power user, 連mdb檔案修改也發現. 關於螢幕解析度不足的問題, 我倒是沒有遇到, 我的LCD是傳統4:3的1024x768, 計算畫面全部顯示. 你是否將字體有再次放大?

http://www.sunriver.com.tw/taiwanmap/grid_tm2_convert.php是另一個座標轉換的呈現, 使用轉換參數與我提供的是一樣的七參數, 這是上河文化剛完成的結果.
不好意思, 最近看一些資料時遇到到一些座標轉換的問題
結果搜尋到這篇文, 因此想請教一個問題

民航局的飛航手冊在2.1.3有說
手冊裡用的座標系統是WGS-84和二度分帶橫麥卡托投影
http://eaip.caa.gov.tw/eaip/history/2009-04-23/html/RC-GEN-2.1-zh-TW.html#GEN-2.1

但我在手冊裡看座標值, 如下面這頁
http://eaip.caa.gov.tw/eaip/history/2009-04-23/html/RC-ENR-4.1-zh-TW.html#ENR-4.1
那個座標又是那個系統
即非度分秒, 也不是進位的問題
不太像是我認識的WGS-84或TM2(不常接觸, 所知有限 ~"~)

可否幫忙確認一下我該如何去讀它呢?
我最終是想轉成WGS-84的度分秒格式
感謝!!
andrew0422 wrote:
不好意思, 最近看一...(恕刪)

那個看起來就是度分秒
Ex.
251037N 1213120E 就是25°10'37"N 121°31'20"E
243335.29N 1204337.84E 就是24°33'35.29"N 120°43'37.84"E

丟到Google Earth裡面去看應該是沒錯.
Statics wrote:
那個看起來就是度分秒...(恕刪)

感謝您的回覆
我試了一下, 有的位置正確, 有的卻差很遠!!
(因為位置正確的話會有那個裝置的建築)
搞不清楚了耶...我再試試
andrew0422 wrote:
感謝您的回覆我試了一...(恕刪)

如果還有位置偏移, 就是AIP原始座標就有錯誤了, 過去許多座標是軍方以TWD67或Hu-Tzu-Shan座標測量的, 是否精確很有疑問.

251037N 1213120E 就是25°10'37"N 121°31'20"E
243335.29N 1204337.84E 就是24°33'35.29"N 120°43'37.84"E
另外, AIP註明的座標精確度不一, 前者是30米, 後者則是0.3米.
andrew0422 wrote:
民航局的飛航手冊在2.1.3有說手冊裡用的座標系統是WGS-84和二度分帶橫麥卡托投影
http://eaip.caa.gov.tw/eaip/history/2009-04-23/html/RC-GEN-2.1-zh-TW.html#GEN-2.1...(恕刪)


請注意, 該段落是指投影法, 也就是製成地圖的方式, 座標格式要看:

2.1.3.1 名稱
所有公告之地理座標(即經緯度)皆以世界大地系統-1984(WGS-84)為大地參考基準。
