[Slim Optical Disc Device] 燒錄器敗家入手

小弟透過Y拍來購買兩台吸入式的薄型燒錄器 一台是Pioneer DVR-K06　（按我看規格）另外一台為
Panasonic UJ-85J　（按我看規格）
也外加兩台ＵＳＢ外接盒！　想要將原先搭配在小弟的Ｆ４００５上的ＵＪ－８４５給予更換下來！　不過賣方號稱ＵＪ－８５Ｊ有光雕（ＬａｂｅｌＦｌａｓｈ）功能，只是小弟仍未發現有這項功能，已經要求賣方幫小弟求證是否真有這項功能！　至於敗入價格，兩台都一樣，總共５Ｋ（記得兩台價格一樣，５Ｋ／２答案就出來啦！），ＵＳＢ外接盒價格均為３００元！
　
　

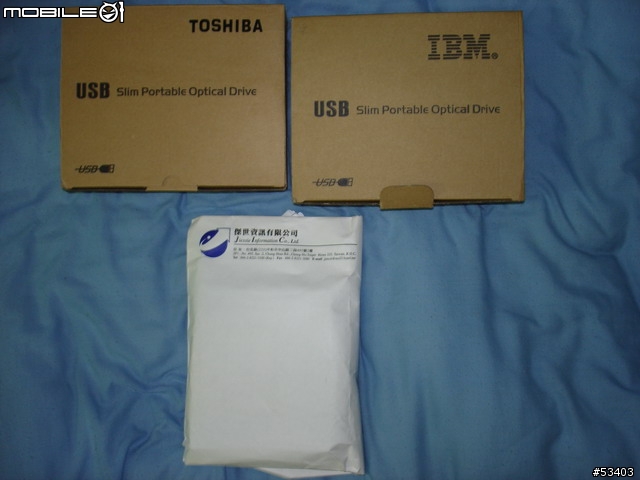

小弟與賣方面交，收到的東西如圖所示，白色紙袋包裝為ＯＤＤ，紙箱包裝分別為ＵＳＢ外接盒
　
　

如圖示所標示的，左邊為Panasonic UJ-85J；另外右邊為　Pioneer DVR-K06
　
　

再來就是ＵＳＢ外接盒。　左邊為Toshiba；右邊為IBM
　
　

先來看看　ＵＪ－８５Ｊ吧！
　
　

拉近來看看，產地與ＵＪ－８４５相同，均為在印尼製造的！
　
　

來看看　Ｐｉｏｎｅｅｒ　ＤＶＲ－Ｋ０６　，　在　中國大陸　製造的！
　
　

來看看面板的部份吧！　上方為　ＵＪ－８５Ｊ　；　下方為　Ｋ０６
　
　

來看看底部吧！　圖片已經標示的相當清楚了！
　
　

那來看看屁屁吧！！！　
　
　

上：　Ｆ４００５的ＵＪ－８４５
中：　ＵＪ－８５Ｊ
下：　ＤＶＲ－Ｋ０６
可以發現　ＵＪ系列的按鈕與ＬＥＤ燈號都一樣；但是Ｋ０６與ＵＪ的面板配置則不同
　
　

雖然背面與都如同標準規格相同，但是不相同的是面板部分，竟然不能與Ｆ４００５的面板給安裝上去，需要經過些許修改！　不過就算這個地方修改之後，請看下方又發生了什麼事情！
　
　

如圖所示，竟然不合，尤其是退片按鈕方面，差別太多了！
　
　
ＰＳ：　在文章之後會Ｓｈｏｗ出ｎｅｒｏ的測試曲線圖，均是以轉接板方式給予安裝在法拉利上，給予用ｎｅｒｏ　ｃｄ－ｄｖｄ　ｔｅｓｔ給予測試。
　

那先來看看Ｔｏｓｈｉｂａ的ＵＳＢ外接盒吧！
　
　

很細心的附上外接電源，萬一真的一個ＵＳＢ推不動燒錄器的話，則會提供該電源線，不僅可以接上另外一個ＵＳＢ；也可以選擇接上ＰＳ／２
　
　

可以參考看看小弟用小畫家標示的模樣！
　
　

這是該外接盒所附贈的ＵＳＢ傳輸線，還算蠻一般容易見的到的！
　
　

說明書與兩個固定小螺絲
　
　

磁片？！　是驅動程式嗎？！　應該在現在的ＮＴ核心的ＯＳ上，應該用不到吧！！！
　
　

有英文與中文的說明紙！
　
　

看看外接盒的背後吧！　圓形的為　ＵＳＢｏｒＰＳ／２外接電源　，　五邊形的插孔為　ＵＳＢ傳輸線插孔　，　過來有兩個小孔，則是可以使用先前所提到附贈之小螺絲給予安裝固定Silm ODD的
　
　　　

再來是ＩＢＭ　的ＵＳＢ外接盒　看起來與Ｔｏｓｈｉｂａ的ＵＳＢ外接盒差不多，只是外觀差別嘛！！！
　
　

拆開來看看！！！　
　
　

喔？！　是鼎鼎大名的　ＧＬ－８１１Ｅ　的傳輸晶片！
　
　

還算是精緻的電路配置
　
　

翻過來看看吧！！！
　
　

在ＩＢＭ的外接盒裝上小弟從Ｆ４００５上更換下來的ＵＪ－８４５吧！！！
　
　

組合回原先的ＩＢＭ外接盒吧！　記得要鎖上兩個小螺絲喔！
　
　

看看是不是很有質感呢？！　（沿用先前更換到Ｆ４００５上的ＵＪ－８５Ｊ，而原先的ＵＪ－８５Ｊ上的面板則套用ＵＪ－８４５的紅色面板）
　
　

與ＩＢＭ不同的是，Ｔｏｓｈｉｂａ的外接盒，是透過雙邊的塑膠片給予卡榫固定，而ＩＢＭ外接盒為透過卡榫固定！　將該兩邊的固定塑膠片像缺口方向推！！！
　
　

是透過該塑膠片給予固定
　
　

拆開來看看吧！！！　
　
　

結果兩台的ＵＳＢ外接盒的電路板是一樣的！！！　
　
　

接上Ｋ０６的模樣！！！
　
　
－－－－－－－－ｎｅｒｏ測試－－－－


小弟測試兩台燒錄器時，均透過原先的轉接板給予插入到Ｎｏｔｅｂｏｏｋ上！！！ 燒錄片為三菱　１－８ｘ　ＤＶＤ－Ｒ　
　
　

ＵＪ－８５Ｊ　的燒錄測試圖
　
　

Ｋ０６　的燒錄測試圖
　

－－－－－可以參考花少少的＄＄來更換高檔的ＯＤＤ
