[DIY]自製微距倒接環––Canon EF環(70D+18-135 STM)


[135mm倒接 f8 1/3s iso100]

把廣一點的鏡頭反接,可以得到微距的效果

最近常把18-135這顆旅遊鏡倒過來,接在70D上(沒錯,用手扶著),變焦還可控制大小,越廣放大越大
玩了一陣子,發現有幾個問題:

1.後玉沒有保護,擔心入塵
2.不能控制光圈,景深超淺
3.用手扶著很不方便,也不能上腳架
4.這顆鏡頭沒有通電無法自動對焦也無法手動對焦,只能移動相機找對焦點

想玩又不想花大錢,那就自己做一個有電子接點的倒接環吧~



====材料====

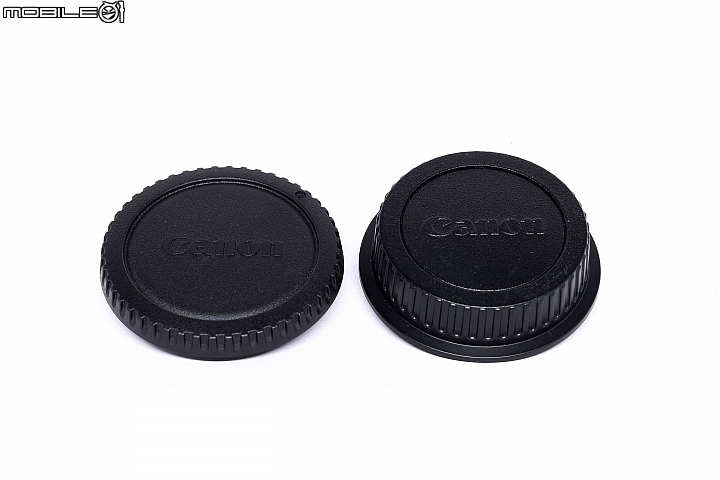

鏡頭後蓋及機身蓋(照片是原廠的,製作時用的是副廠蓋子)

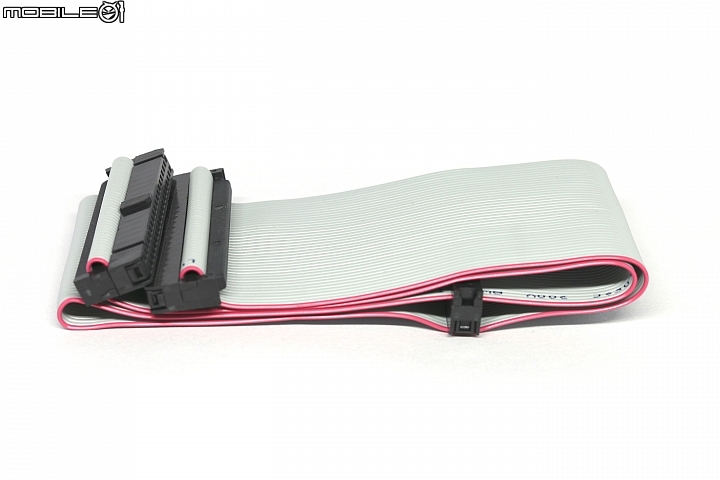

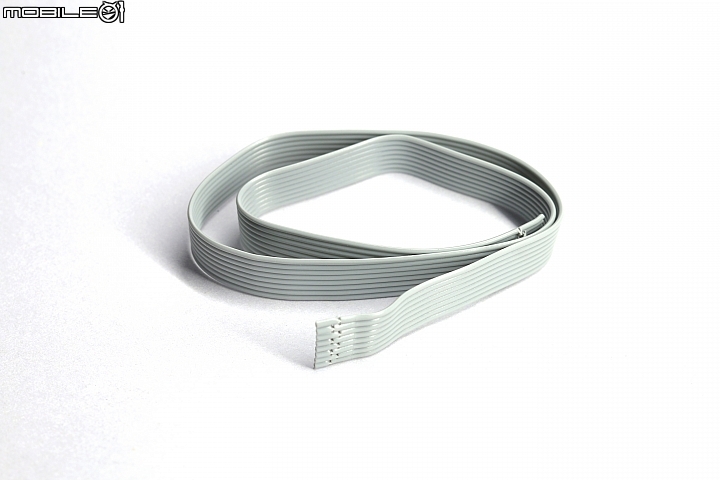

電腦的排線

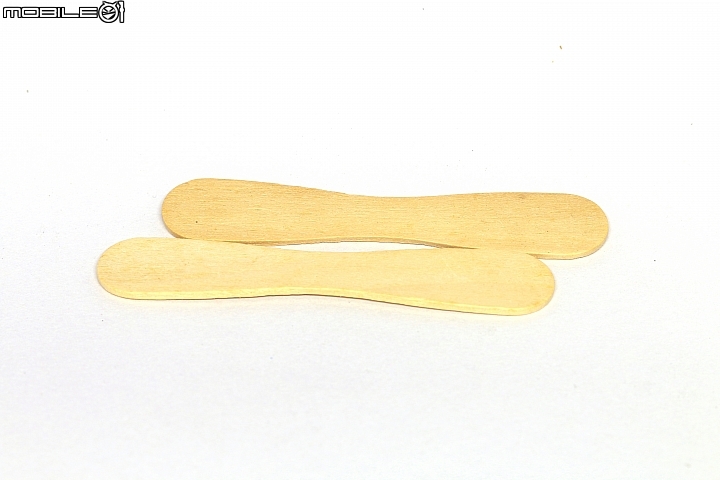

木片

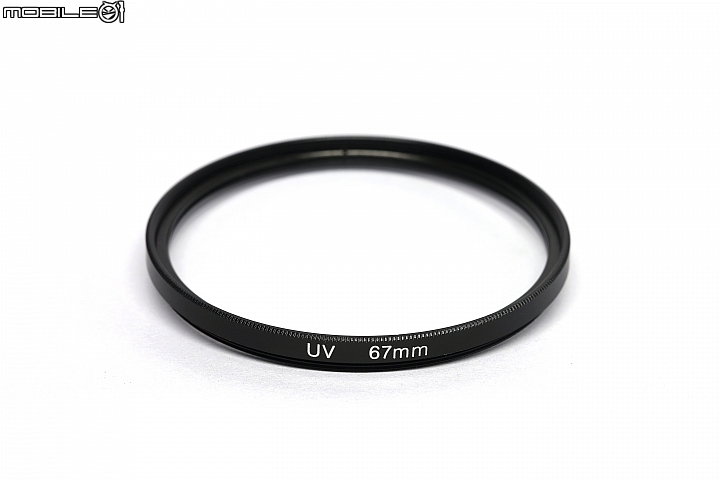

送的保護鏡

還有一小塊橡皮擦



====步驟====

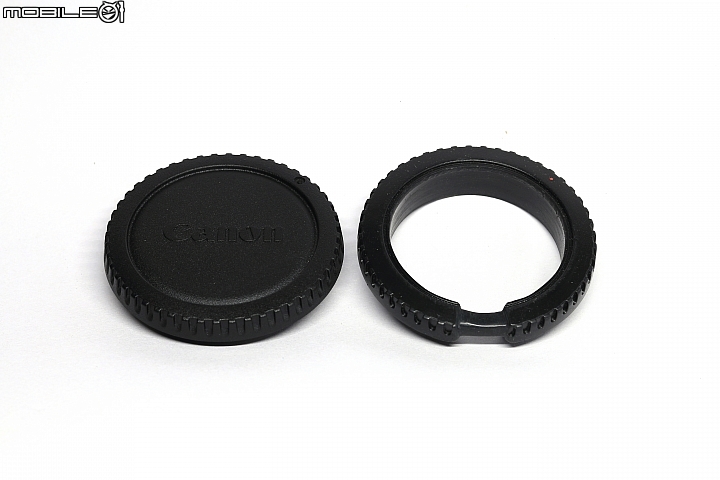

機身蓋挖洞並預留排線通過的位置

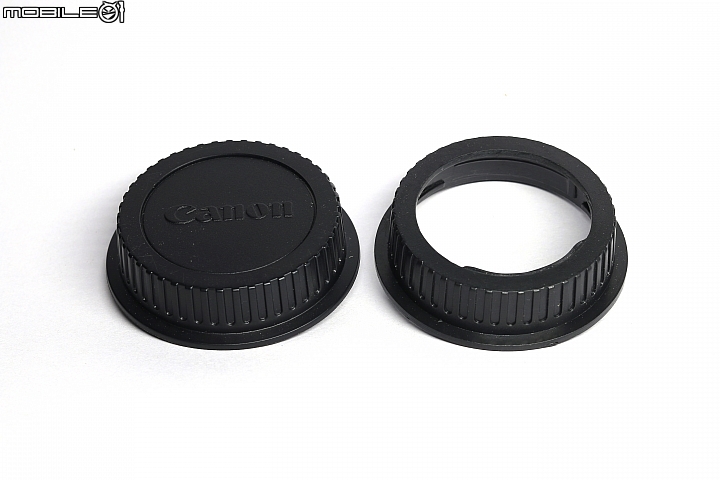

鏡頭後蓋挖洞預留接點固定的位置


分解保護鏡

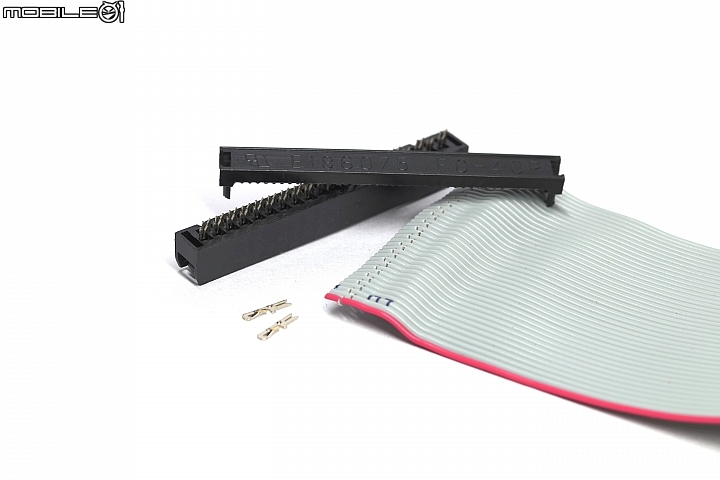

分解排線


電子接點有八個,排線取八條

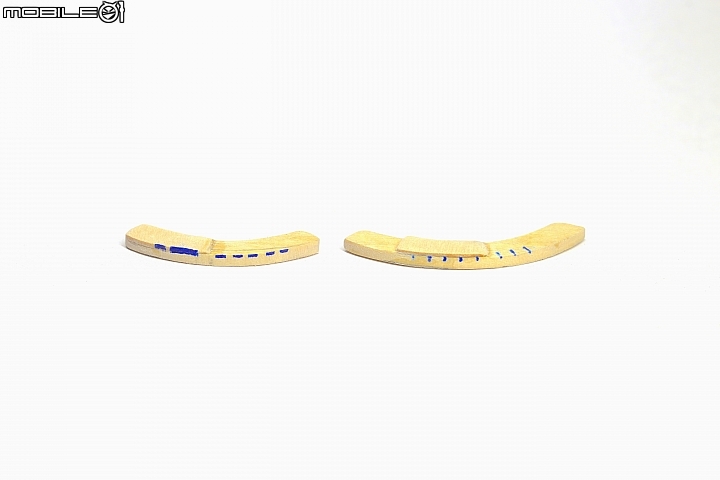

配合接點的位置,把木片削成適當的形狀

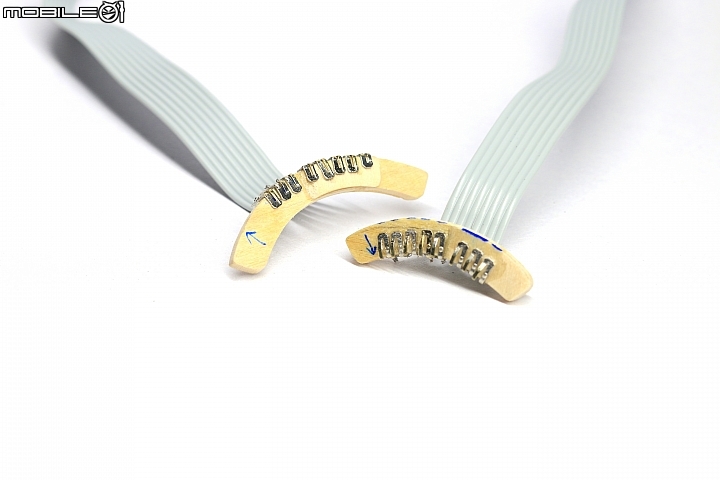

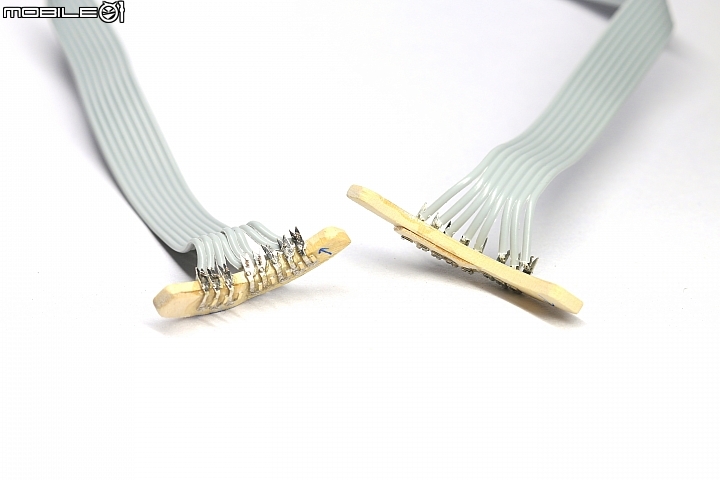

用三秒膠黏上小金屬片,再焊到排線上


另一面

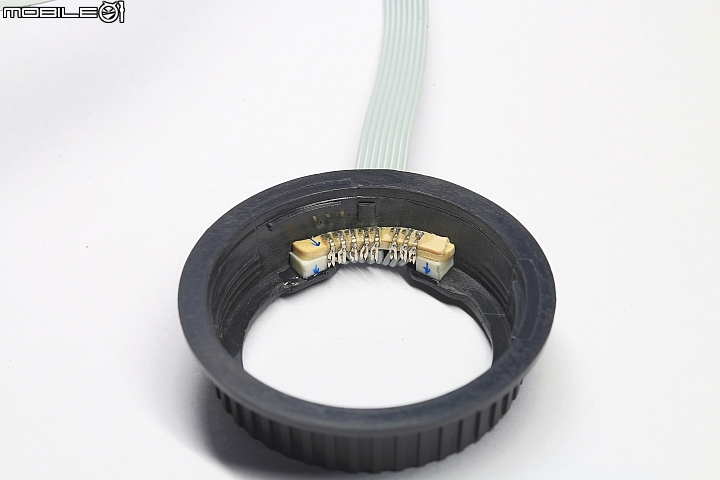

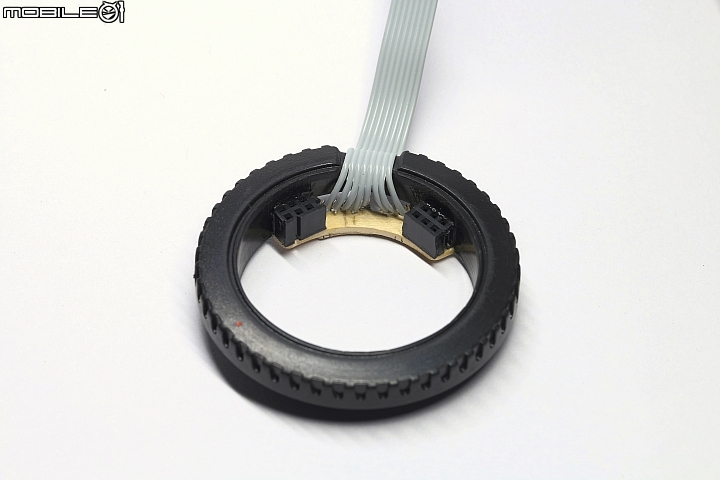

用排線的黑色塑膠將接點固定在機身蓋上


翻到另一面,標上紅點

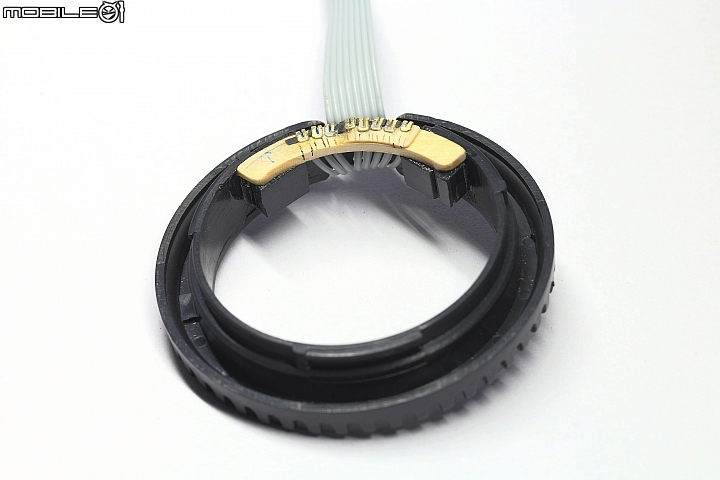

鏡頭後蓋也一樣(為了方便調整高度,這裡我用橡皮擦當支架)

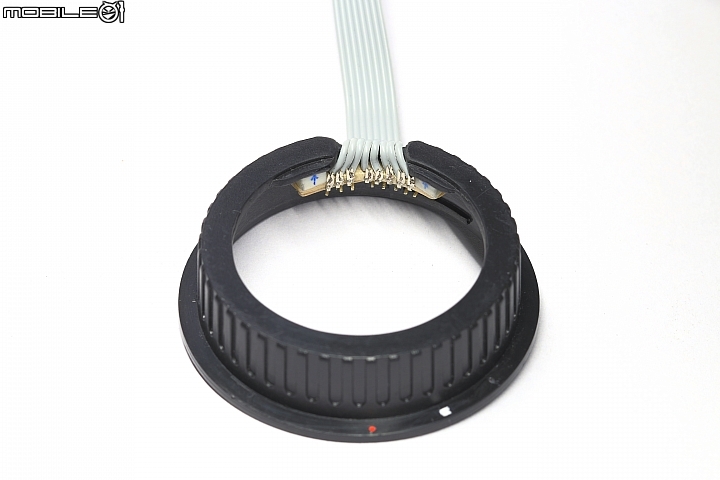

一樣翻到另一面,標上紅點和白點
(之後這裡會黏上玻璃,不過我忘了拍)

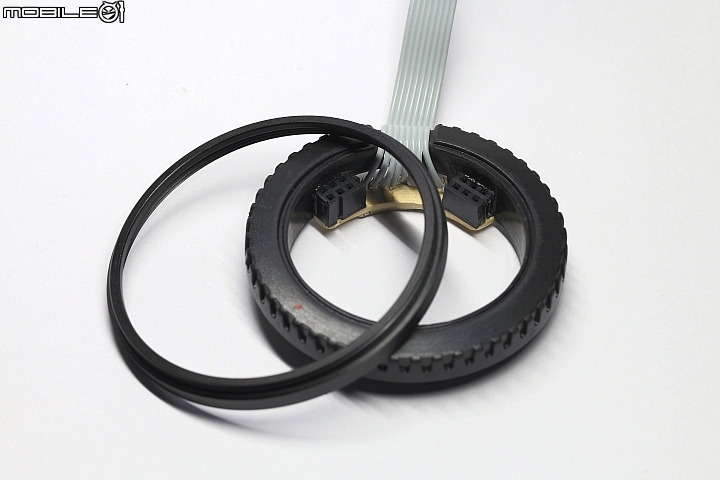

用AB膠把保護鏡外框黏上機身蓋

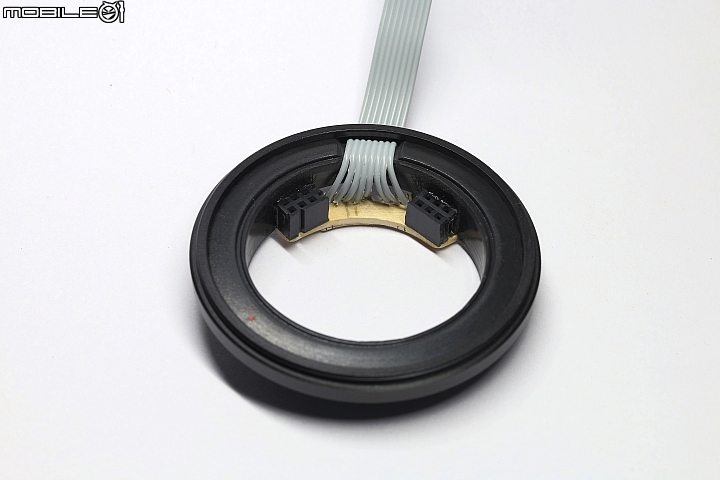

完成啦



====試拍====
相機:Canon EOS 70D 版本1.1.1
鏡頭:EF-S 18-135mm F3.5-5.6 IS STM

拿紙鈔看看縮光圈的效果:

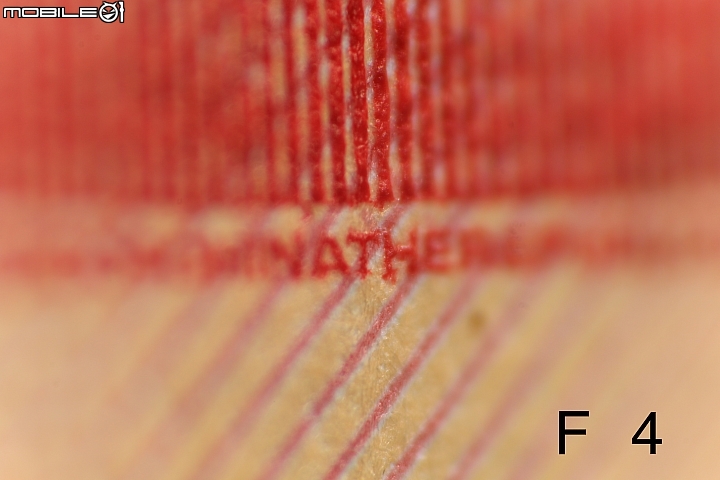

[18mm倒接 f4 1/8s iso100]


[18mm倒接 f5.6 1/4s iso100]


[18mm倒接 f8 1/2s iso100]


[18mm倒接 f11 1s iso100]


[18mm倒接 f16 2s iso100]

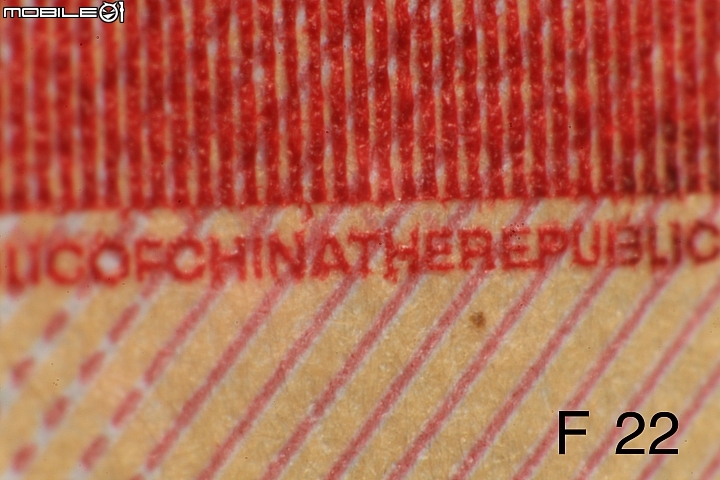

[18mm倒接 f22 4s iso100]

終於可以控制光圈了
不過自動對焦和防手震失靈

其他隨手拍(皆是直出)


[85mm倒接 f9 1/3s iso100]


[18mm倒接 f8 1/160s iso320]


[18mm倒接 f8 1/80s iso500]


[122mm倒接 f9 2s iso100]


[135mm倒接 f5.6 1/250s iso3200]

以上是小弟的心得,希望大家看得開心
這樣也行…你實在太利害了,5分全給你了!
竟然有人這樣實作
佩服這種DIY精神
5分奉上~
藍色葉綠素 wrote:
[135mm倒接 ...(恕刪)


有神人!!!快膜拜!!!

藍色葉綠素 wrote:
[135mm倒接 ...(恕刪)

特地登入5分奉上!!
可否拍一下實際接上相機的情況嘛??
我沒有什麼可以表示的,只能把這對膝蓋奉上...
藍色葉綠素 wrote:
[135mm倒接 f8...(恕刪)
Diy精神可嘉!強!!!
藍色葉綠素 wrote:
[135mm倒接 ...(恕刪)
謝謝大家的回覆
這裡更新一些實際接上的照片

不過小弟的18-135借人了
先用50mm F1.8 STM代替一下
以下手機拍攝請多包涵囉


合照


鏡頭


機身


可以辨識鏡頭,不會像接上老鏡一樣顯示F00


側面圖,不過50F1.8的濾鏡直徑是49mm,要鎖上67mm的話,還需要轉接環


光圈全開


按住景深預覽讓光圈縮到F22

以上,感謝各位~
