前幾天和女友分別以 0 元娶進愛機 J98. 將使用以久的 J89 塵封於房間的角落!
由於在購買時,時間過於匆促,故忘了加買傳輸線。之後也沒有時間去直營店購買!

前幾天在瀏覽網站時,不小心在友站看到 J98 的介紹和拆解圖!於是就仔細看了一下接頭的部份,是 Mini-USB 的接頭,但插上電腦的 USB Port 並無任何的反應!那時就懷疑 J98 應該不是走 USB 介面,而是 RS-232!

之後去 PHS 網站 Download 到 PC Software. 看了 readme.pdf.之後發現傳輸線是透過 USB <-> RS232 晶片是使用 Prolific PL-2303!

剛好手邊有一條,於是就興起了 DIY 的念頭!

首先,愛機 CF-T2 來一張(呃!忘了整理桌面,請自行將髒亂的畫面馬賽克!謝謝!)
[分享] DIY J98 傳輸線

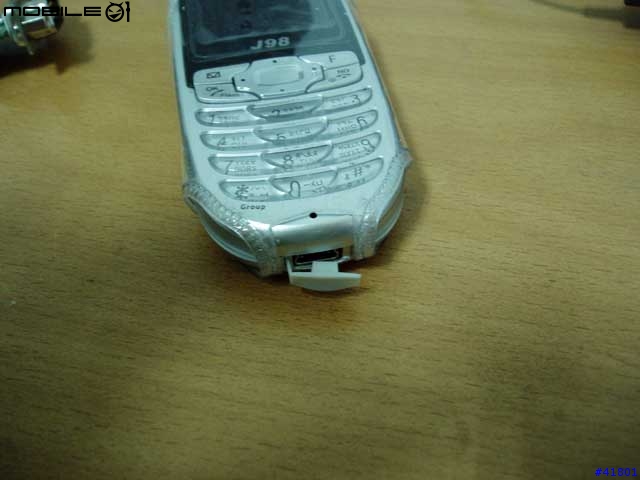

再來,J98 傳輸接頭( Mini-USB 5 pin)
[分享] DIY J98 傳輸線

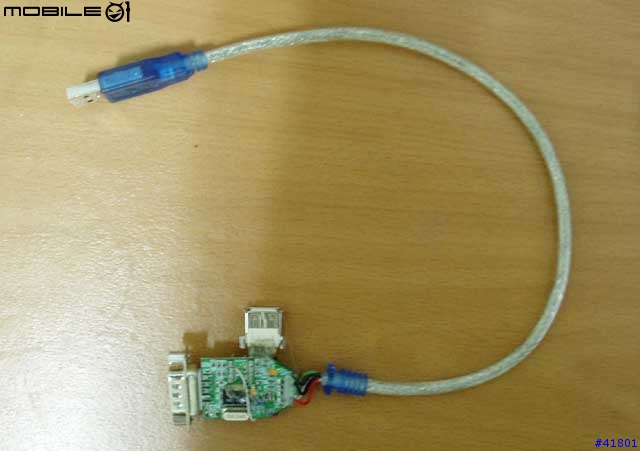

主角來了...USB 轉 RS232 ( 已被我拆了)
[分享] DIY J98 傳輸線

傳輸線的另一面
[分享] DIY J98 傳輸線

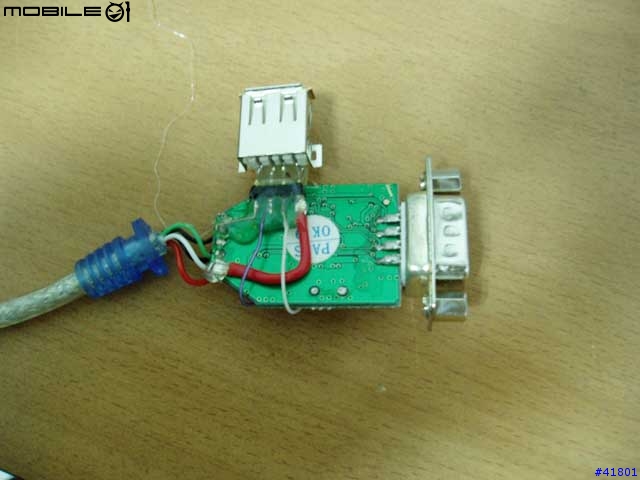

線路修改部份特寫(背面)
[分享] DIY J98 傳輸線

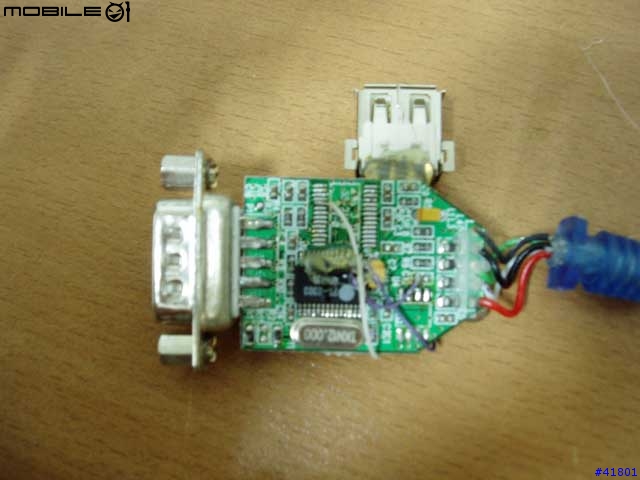

線路修改部份特寫(正面)
[分享] DIY J98 傳輸線


改完之後,用一條 USB 線(大轉小) 分別接到 J98 和傳輸線的 USB 接頭。
手機部份,按 <4> <1> 資料傳輸
PC 上執行 PC Software (PHS 傳輸軟體)

PC 上點選連接(左上角那個ICON),就可以看到畫面了!
再補一張連接成功的畫面
[分享] DIY J98 傳輸線

至於有人或許有疑問, 一條傳輸線也才 280. 為什要搞得這麼麻煩?
答:兩點,一為滿足自己 DIY 的興趣,二為證明自己的假設無誤,再者這條USB -> RS232,對我來說,不止是 單純的功能而已,附屬的功能還有,GPS導航傳輸線、USB轉 I2C 控制線、公司產品 debug 和測試線,目前又新增了一樣,手機傳輸線.....

PC Software,可以做的不單只是更換待機圖片、更換鈴聲!
我做這條 cable 最重要的是,它有電話簿編輯的功能!使我 DIY 的興趣更為濃厚些!

有興趣的朋友,有問題請發問吧!知道的我會回答!

最後,知會這條 Cable 的一些技巧:
市面上的 USB 轉 RS232,大部份都是 Prolific PL-2303x 的晶片,為了要和標準的 RS232 相容,通常都會再透過一顆 RS-232 Level-Shiftter做準位轉換,但此 Cable 不需透過這顆 IC 做準位轉換,但是呢!因 J98 的電壓準位是 3.3v,所以要動一些手腳,PL-2303x 有一個 pin 為 232 的電壓準位,原本是接 5v,請修改連接到 3.3v!另外,由於 J98 的充電器為 5v/680mA. 故使用 USB(大轉小)的 Cable 也可以對手機充電!(USB 規範為 5v/500mA)

補充一下!J98 的腳位分別為
1. VCC 5v
2. Tx
3. Rx
4. 空接
5. 接地

此時要注意的是,若接到 RS232 的話,Tx 和 Rx 要對調才可以進行對傳!

起初我用 5v 做準位時,當一接上 J98,螢幕就會亮一下滅一下,害我以為手機被我燒了!嚇死了我了!才買不到兩個星期,鐵定被女友砍死!
後來多做幾次試驗之後,終於成功了!
當出現 PC 連接手機成功,那種喜悅!真是棒呆了!

由於沒有 PHS 手機的討論區,故發表至此區,若有不適,請版主高抬貴手!幫我移一下!謝謝囉!
1. 厲害喔...
2. 我很好奇為什麼英華達(沒記錯吧?)不使用標準 usb 界面哩?
3. 聽說英華達還會幫大眾做一支具 PDA 功能的 PHS 手機...

AdaHsu wrote:
1. 厲害喔...
2. 我很好奇為什麼英華達(沒記錯吧?)不使用標準 usb 界面哩?
3. 聽說英華達還會幫大眾做一支具 PDA 功能的 PHS 手機...


謝謝囉!..^_^
或許是該 Main chips 只 support rs232 當傳輸工具吧(大部份的 CPU 都是如此 *1)

*1: 小弟所指的 cpu 為 embedded 的...arm base or like......
朋友的目的是認識自己, 放下尊嚴, 不要計較, 知足得自在.
太厲害了

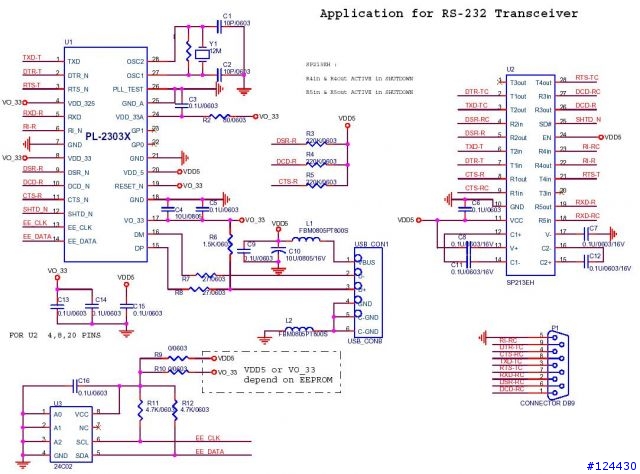

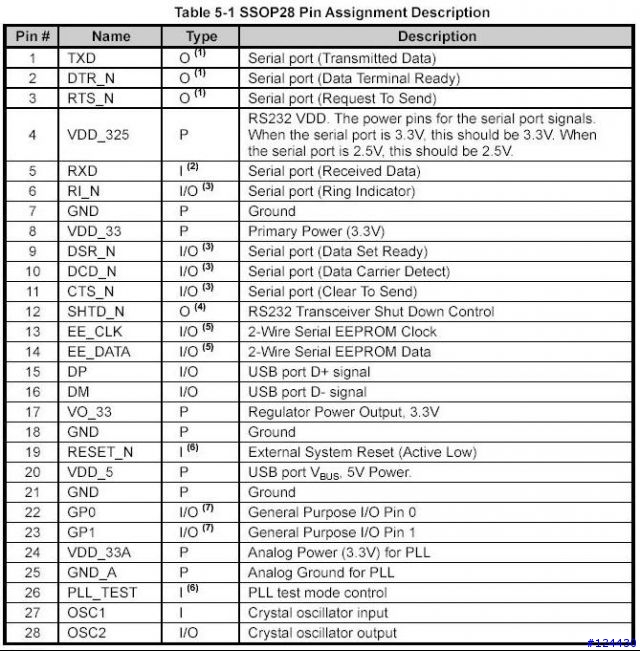

提供PL-2303X相關電路連接&Pin Assignment


真是厲害!這樣也可以!真是佩服!
懂的人真是可以省錢,不用什麼事,都被賺!
請問大大,如果我直接用rs232接usb接頭的話,如你所說,將Tx與Rx對調,可是我試的結果是手機螢幕很亮的一閃一閃,是否就像你說的rs232是5v,手機是3.3v,那我要如何將電壓降為3.3v呢,串接一個電阻就可嗎,要串接多少的電阻,兩條線都要串接電阻嗎,不好意思,我是半調子,請指點一下,謝謝.
此文比較適合手機討論區,我幫你搬家囉~~~

MLing wrote:
此文比較適合手機討論區,我幫你搬家囉~~~


感謝版主!
不過這篇有一陣子了耶...呵呵....


alanalan123 wrote:
請問大大,如果我直接用rs232接usb接頭的話,如你所說,將Tx與Rx對調,可是我試的結果是手機螢幕很亮的一閃一閃,是否就像你說的rs232是
5v,手機是3.3v,那我要如何將電壓降為3.3v呢,串接一個電阻就可嗎,要串接多少的電阻,兩條線都要串接電阻嗎,不好意思,我是半調子,請指點一
下,謝謝.


請收 PM..
一般來說是用電壓準換 IC,不過呢...因為HIN232 通常都是用5v 的電壓準位!
可試著找找看 spec 裡有無可以調整為 3.3v 的...
再不然,就要找 buffer ic..例如 74125 or 74244 7407 這種 ic..
電壓給它 3.3v...輸入 5v...先用電錶量量看是不是 3.3v...
記得方向要對....(這兒指的是邏輯閘的方向)
朋友的目的是認識自己, 放下尊嚴, 不要計較, 知足得自在.

kenny.chih wrote:
MLing wrote:
此文比較適合手機討論區,我幫你搬家囉~~~


感謝版主!
不過這篇有一陣子了耶...呵呵....


呵..是啊...
不過它又浮上來了..所以還是要幫它找到家...
我沒去改電壓,也可以傳輸也用了好久,不是都有最大可接受值,我想5v應該是可以接受的。
