關於led定電流套件..電子高手來看看

我在網拍買兩組定電流+60顆led
用下圖網拍教學圖焊了兩組
教學圖
關於led定電流套件..電子高手來看看

我的完成圖

當完成後第一次過電
都會亮...但都亮個一分鐘就發生冒煙..然後led全熄掉了
再來怎用都沒反應
目前測試led沒壞..應該是定電流有問題

2010-09-19 22:08 #1

文章關鍵字

LED 電流套件電子高手

godjesus

38分

2樓

godjesus

個人積分：38分

文章編號：22505812

幾串幾並??
還是全都是串的

led很怕全串連
因為本身內阻不同

以上

Ozio

79分

3樓

Ozio

個人積分：79分

文章編號：22505865

跑龍套也要找些專業的 wrote:
我在網拍買兩組定電流...(恕刪)

黑掉的是什麼元件..

再說，問賣你的人不是更快.

跑龍套也要找些專業的

565分

樓主

跑龍套也要找些專業的

個人積分：565分

文章編號：22506228

Ozio wrote:
黑掉的是什麼元件.....(恕刪)

賣的人只告訴我套件不保固..白話點叫不關我的事
如要他們檢測就是"錢錢錢"
黑色那塊是橋式整流器

godjesus wrote:
幾串幾並??
還是全都是串的

led很怕全串連
因為本身內阻不同

以上

好像都是串聯吧

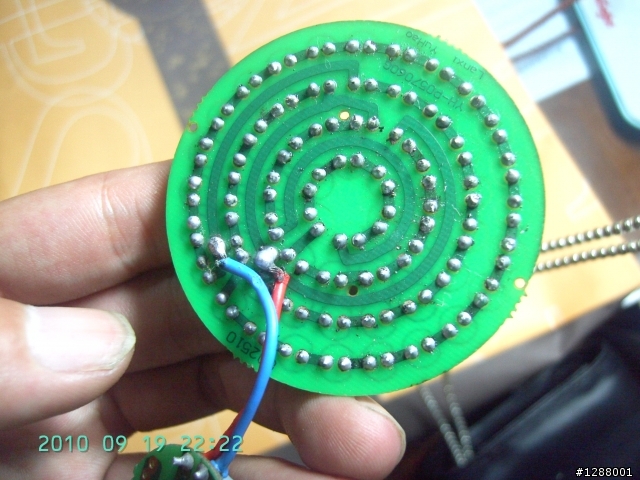

電路板好像分兩組串聯每組30顆
如圖
籃線為正極一分二

kyotpe

843分

5樓

kyotpe

個人積分：843分

文章編號：22509114

會問黑掉的是什麼元件..

這東西只要交流變直流就會有這類型的東西
在我們生活周遭占比很高電視空調音響充電器等等

問賣你的人不是更快.
賣你的人會不會跟你說請你去問老師或去多讀些書
這是很基本的東西

Eigen

18992分

6樓

Eigen

個人積分：18992分

文章編號：22510760

一顆橋式，兩顆電容、兩顆電阻就會有定電流的笑果

30顆led 一顆3volt ，基本的壓降 90 volt

原電路應該是橋式將 AC 110 volt 整成 DC 110 volt ，再用電容濾波穩壓

用電阻控制額定的電流

這種爛東西，接 110volt ，擺家裏，不怕火燒房子嗎？

求安心，請去電子材料行買變壓器最爛的也比你這個強至少有過安檢（插在家中比較不會燒起來）

led 不要30 顆串兩串，串越多顆，品質越差

再上網找好一點的定電流模組及好一點的 led （一顆可能抵10顆）

kyotpe

843分

7樓

kyotpe

個人積分：843分

文章編號：22511041

Eigen wrote:
一顆橋式，兩顆電容...(恕刪)

呵呵話很中肯一顆橋式整流電阻電容
這只是電源迴路最基本所需的零件而已

dailyload

32分

8樓

dailyload

個人積分：32分

文章編號：22511100

輸入交流110V，整流+濾波後電壓是約157V的直流,若一顆LED是3.3V電流是20mA，30顆電壓約為100V，那就要串一顆2850毆姆[(157-100)/0.02]的限流電阻，若依據樓上有網友說是2路的話，則要串1425歐姆[(157-100)/0.04]的限流電阻，當然電阻值可大一點，如2900毆姆及1500毆姆。

voodo

69分

9樓

voodo

個人積分：69分

文章編號：22511657

別亂了...這哪叫定電流

雖然這樣效率還不賴，但容易出問題

事後賣家還這種態度，我看您下次還是慎選賣家

沒自主權的汽車檢驗員...努力換頭銜中！

chih0106

2220分

10樓

chih0106

個人積分：2220分

文章編號：22513771

跑龍套也要找些專業的 wrote:
我在網拍買兩組定電流...(恕刪)

這個線路根本沒有所謂的定電流
一個橋式整流 + 電容 (濾波) + 電阻 (限流)
LED 不是這樣子玩的。
小心這次是燒 PCB，下次不知道會燒到什麼？要小心啊！
