689020067 wrote:
舊的定時器是乾接點 ...(恕刪)
沒注意到,舊的真的有5接點,但實際安裝只接4個.
我新的是買4接點的(拿相片給材料行,他就拿panasonic這款給我),跟我說POWER與LOAD沒分正負極.
我照第一次方法POWER亮但接沒反應,我就把LOAD兩條線對調結果會短路.
聽大大這麼說還要改其它線,可能要找水電來幫我接一下了
謝謝
個人積分：24分
文章編號：47653452
個人積分：24分
文章編號：47653646
個人積分：7分
文章編號：47654052
個人積分：0分
文章編號：47654752
個人積分：645分
文章編號：47656022
個人積分：0分
文章編號：47656045

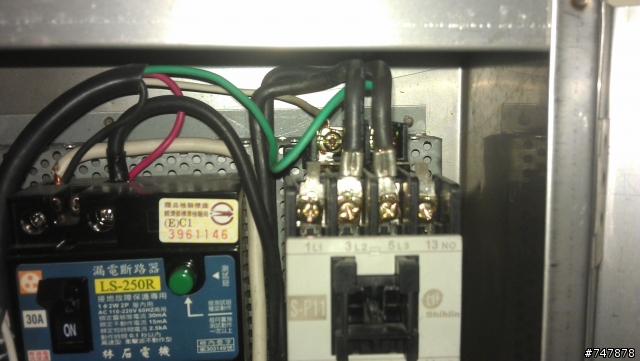

電磁接觸器的線路拍的不是很清楚 有一些疑點 最好還是綠白直接接線圈 其他控制線都拆
定時器舊的白線接線圈 綠的就要接電源 電磁接觸器來看 綠的跟紅的分別要接2條電源 這是疑點....
新買的定時器 S2 L2 本來就是不經過控制接在一起的 被控制是白線並且跟黑線同相 所以電磁接觸器白線的另一線圈接點要直接接定時器紅的那一相 電磁接觸器紅的疑點未明.......
所以 低調享受是正確的 綠色2端都不能接 要完全拆掉 但是定時器電源是接在漏電斷路器一次側 要調紅黑線電要關
線路是越乾淨越好 我會偏向控制線路全拆
