[教學]用sketchup畫一張簡易的桌子(圖多) 基本功能說明

sketchup真是一套簡單又容易上手的3d繪圖室內設計軟體
最近一直在研究這套軟體
想說..這麼好的軟體
因該會有很多人有興趣玩玩看的吧
不過或許有些人會因為英文的關係
或是覺得繪圖是一件很難的事情
今天幫大家打破這個迷思^^
雖然我也是新手
但是希望對有興趣的大大們一點點一點點幫助^^

以下是我用最簡單的方式去做一張桌子

首先..要打開軟體呦^^

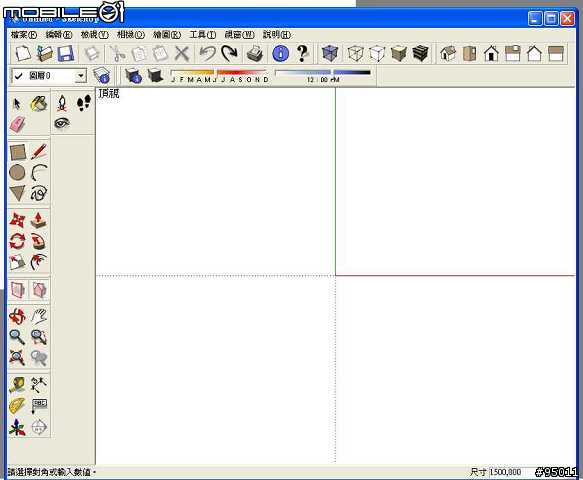

這個就是一開始新開檔案的畫面,首先我們先按下左邊有個咖啡色的正方形
這個咖啡色的正方形就是在話一個正方或是長方用的,然後在空白的地方
按下滑鼠左鍵之後你就可以放開滑鼠左鍵然後移動滑鼠讓你的正方形到達你
想要的大小 (提示右下角會顯示您這塊正方形的長跟寬 我這裡設定的是公厘
,或市您可以直接輸入數字 例如我輸入的是 1500,800 就是 長1500mm
寬 800mm的意思,之後按下ENTER。
[教學]用sketchup畫一張簡易的桌子(圖多) 基本功能說明

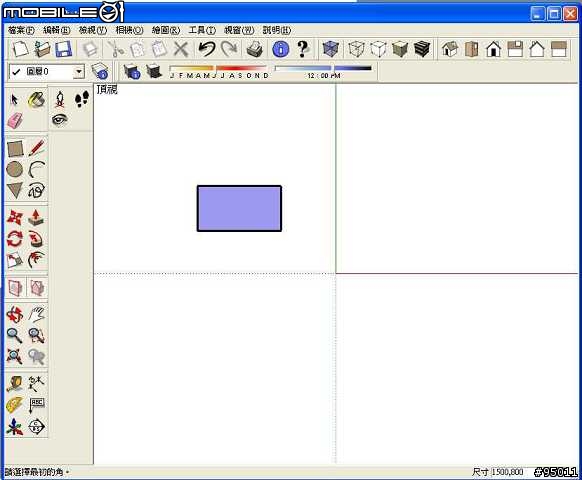

完成你要的尺寸後就會出現下面這張圖(我的是1500,800)
[教學]用sketchup畫一張簡易的桌子(圖多) 基本功能說明

接下來我們要讓他〝長高〞喔,在一開始畫圖時所出現的是〝頂視圖〞
我麼可以用中先上面的視點方向做調整,當我們按下最前面的房子的時候
就會出現下面這一張圖,這是立體圖
[教學]用sketchup畫一張簡易的桌子(圖多) 基本功能說明

在來我麼可以用滑鼠的中間滾輪懷前進(放大)後退(縮小)
圖大一點比較好進行下一步喔,接下來點選左邊有個箭頭向上的選項,然後移
到你的中間圖的位置,你會發現你的圖上會有很多黃色點點,這個表示你現在
按下滑鼠左鍵後,會針對這個黃色點點的區塊改變。
[教學]用sketchup畫一張簡易的桌子(圖多) 基本功能說明

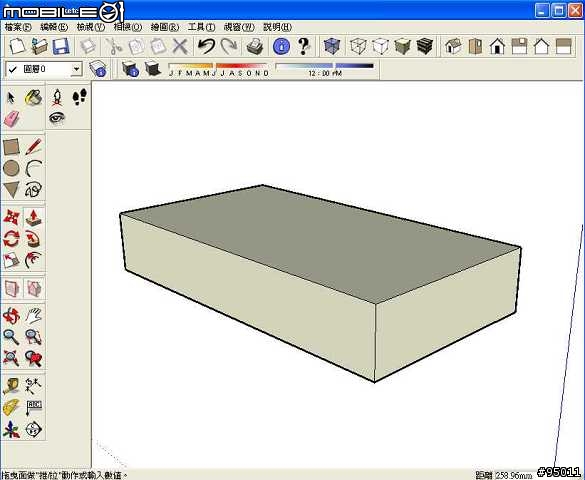

點下之後,你會發現圖變成灰色的,這時你可以移動滑鼠上下看看,是不是長
高或變低啦^^同樣的我們可以在右下角可以輸入你想要的高度 我輸入 800
[教學]用sketchup畫一張簡易的桌子(圖多) 基本功能說明

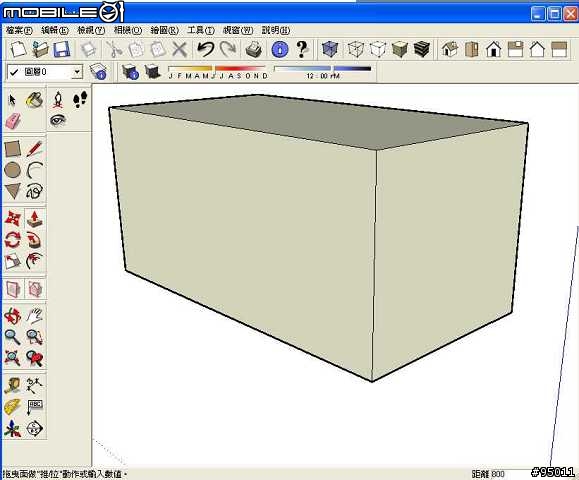

輸入800後按下ENTER後就會跟我這張一樣囉^^
[教學]用sketchup畫一張簡易的桌子(圖多) 基本功能說明

接下來我要畫幾條基準線 以方便等下的作業,點選左邊有個捲呎的選項,之後
在你想要話準線的地方下向延伸看看,這個就是範例呎喔..同樣我們可以按下後
直接輸入想要的大小 我設定是30
[教學]用sketchup畫一張簡易的桌子(圖多) 基本功能說明

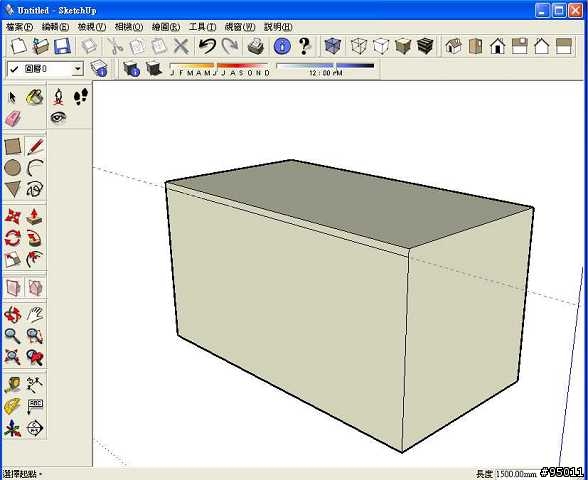

之後就會出現向同中的一條參考虛線,因為我們設定的是30 所以這條虛線跟上方
的現會是平行的,中間的距離就是30mm。
[教學]用sketchup畫一張簡易的桌子(圖多) 基本功能說明

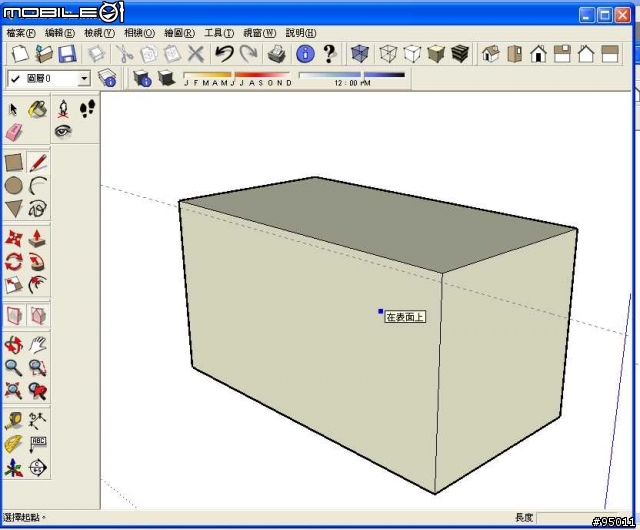

接下來我們點選左邊的鉛筆,移動到圖上時在空白的地方會顯示藍色
這是表示在這物體的表面上
[教學]用sketchup畫一張簡易的桌子(圖多) 基本功能說明

如果移到如下頂點的位置,會變成綠色
表示現在位置在〝端點〞
[教學]用sketchup畫一張簡易的桌子(圖多) 基本功能說明

如果一到參考虛線跟邊線時,會變成黑色
這個時候表示,現在在邊線跟參考線的〝交點〞
[教學]用sketchup畫一張簡易的桌子(圖多) 基本功能說明

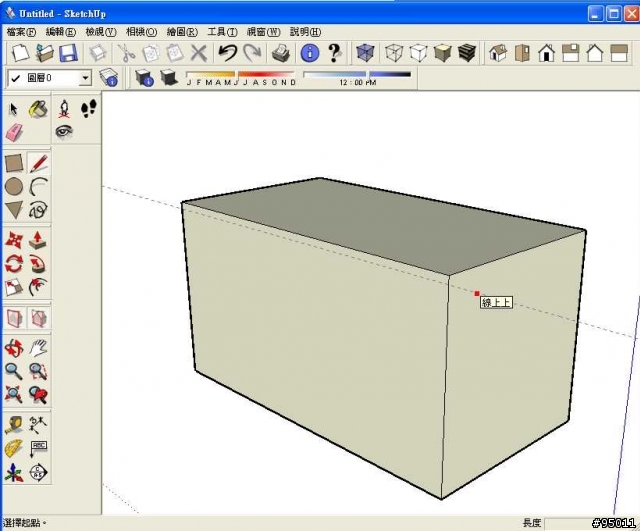

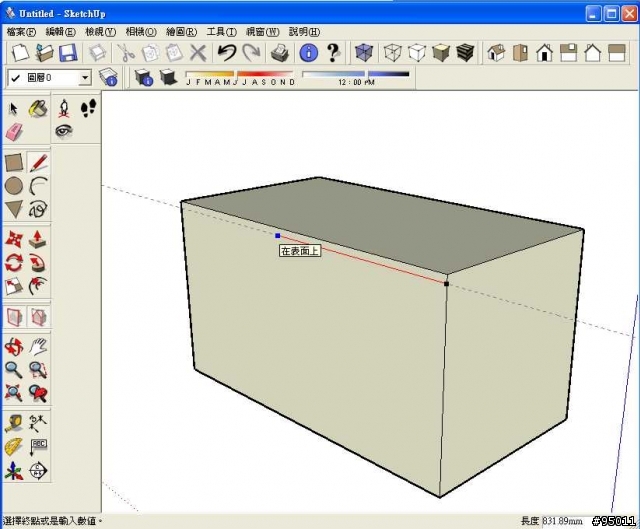

如果移動到參考需線上的話,會變成紅色
表示現在在需線上
[教學]用sketchup畫一張簡易的桌子(圖多) 基本功能說明

這時我們在剛剛邊線跟參考線上顯示交的地方,安下滑鼠(安一下就好囉)並向

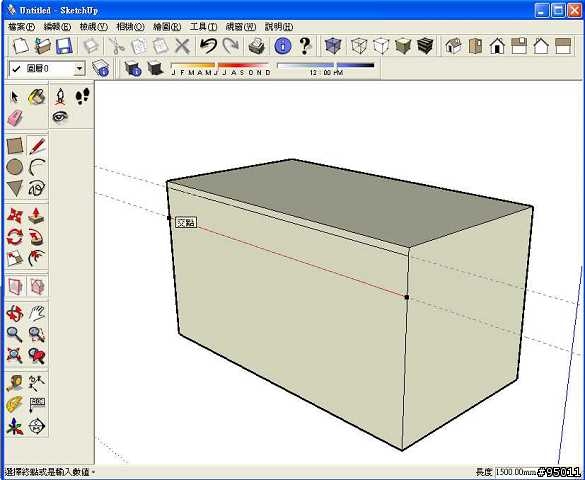

左邊虛線托移,會出現向下圖一樣的紅線,這個表示接下來話出來的線會跟虛
線重疊
[教學]用sketchup畫一張簡易的桌子(圖多) 基本功能說明

如果反方線托移的話,會出現綠線,這表示話出來的線會跟虛線一樣跟上方
的邊現有30mm的距離而且平行(也跟地表示平行的)
[教學]用sketchup畫一張簡易的桌子(圖多) 基本功能說明

如果隨便拉到一個空白的地方,會出現黑線,這時你如果按下滑鼠左鍵,就會
畫出這條線
[教學]用sketchup畫一張簡易的桌子(圖多) 基本功能說明

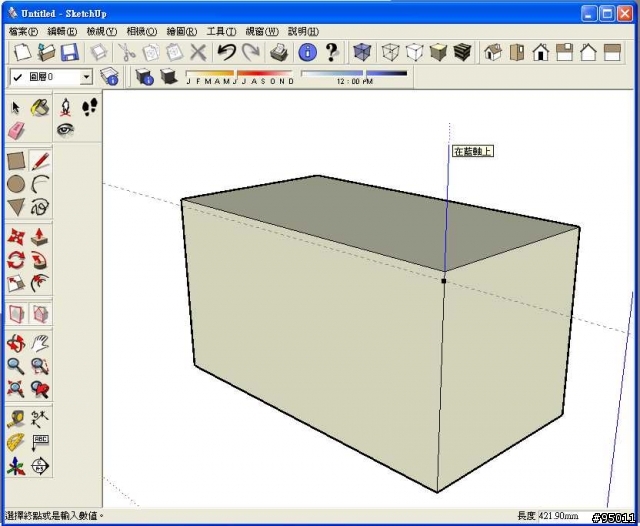

如果拉到跟邊線垂直的話..會變成藍線,表示這條線跟地表是垂直的
[教學]用sketchup畫一張簡易的桌子(圖多) 基本功能說明

我們以參考線為準,畫出一條連接到另一邊線的直線
[教學]用sketchup畫一張簡易的桌子(圖多) 基本功能說明

接下來在以同樣方式用捲呎再畫出一條參考線 我設定150mm
[教學]用sketchup畫一張簡易的桌子(圖多) 基本功能說明

方法是相同的喔,用鉛筆畫出一條線
[教學]用sketchup畫一張簡易的桌子(圖多) 基本功能說明

再以相同方式畫出左右兩邊的參考線 我設定也是30mm 如下圖
[教學]用sketchup畫一張簡易的桌子(圖多) 基本功能說明

再以鉛筆畫出兩條直線
[教學]用sketchup畫一張簡易的桌子(圖多) 基本功能說明

之後再選取〝推/拉〞(你要推或拉的地方會有黃點點)
[教學]用sketchup畫一張簡易的桌子(圖多) 基本功能說明

依樣往前推 我設定700mm
[教學]用sketchup畫一張簡易的桌子(圖多) 基本功能說明

就變成下方這樣子囉^^ ,然後再用左上角的粉紅色橡皮擦擦掉你不想要的
虛線或是連接線
[教學]用sketchup畫一張簡易的桌子(圖多) 基本功能說明

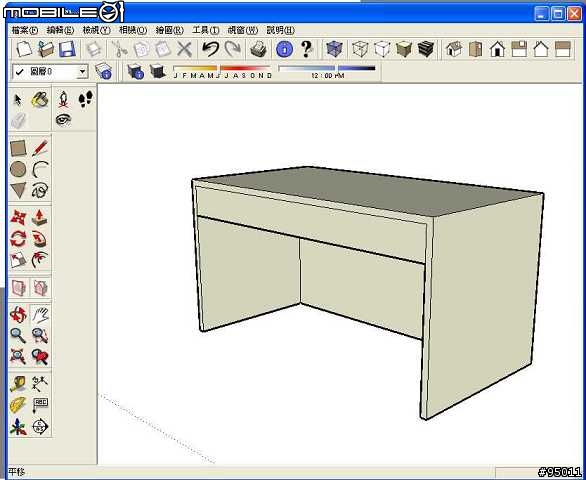

擦完之後就完成了一張很簡單的桌子囉,接下來我們準備給他上色吧,
我們點選左上角的類似倒油漆的圖示吧
[教學]用sketchup畫一張簡易的桌子(圖多) 基本功能說明

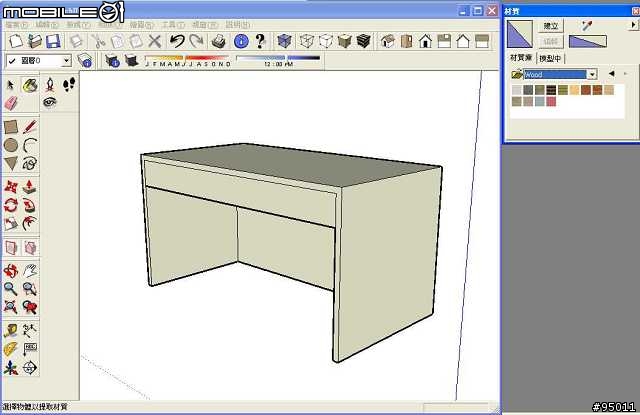

按下後會出現右方的提示選項,險取你喜歡的顏色或圖案吧
[教學]用sketchup畫一張簡易的桌子(圖多) 基本功能說明

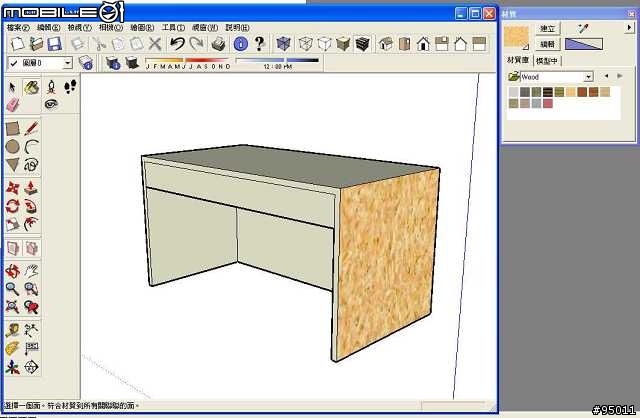

將你喜歡的顏色或圖案直接點在你想要上課的地方,就會幫你上色完成囉
[教學]用sketchup畫一張簡易的桌子(圖多) 基本功能說明

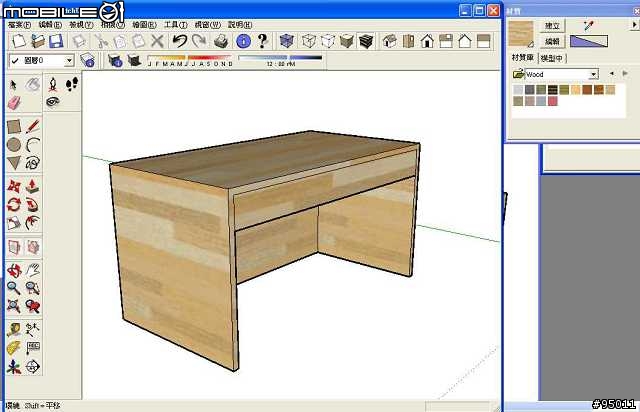

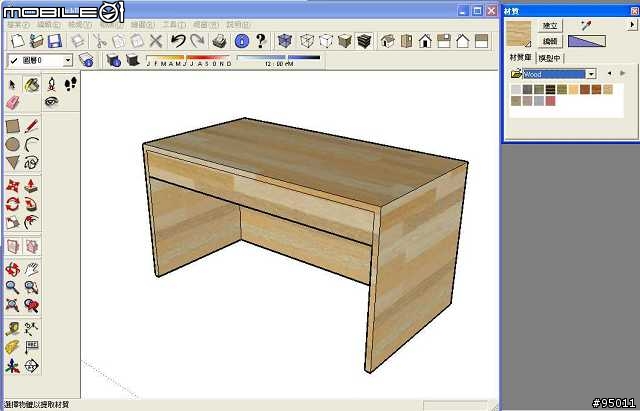

整個顏色選好後..桌子就完成囉^^
[教學]用sketchup畫一張簡易的桌子(圖多) 基本功能說明

接下來你可以用左邊的放大鏡上方的紅色兩個箭頭交叉的那個圖示〝環繞〞
就可以180度的旋轉你的物件喔^^
[教學]用sketchup畫一張簡易的桌子(圖多) 基本功能說明

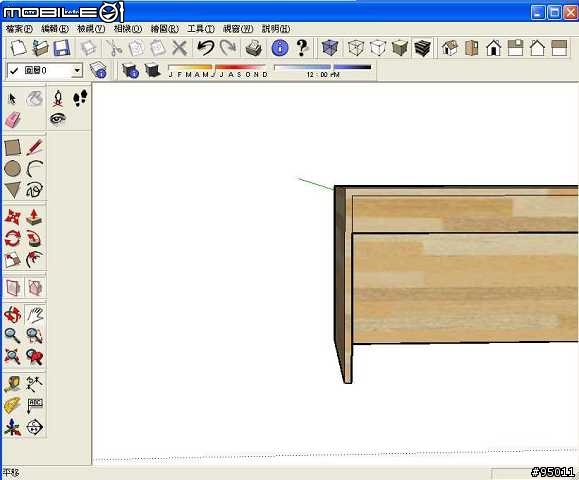

另外一個有隻手的圖示是橫向平移
[教學]用sketchup畫一張簡易的桌子(圖多) 基本功能說明

這樣整張簡單的桌子就完成拉

這套軟體真的很簡單,又很人性化

想要自己DIY自己家的大大們

可以來試試看喔

下次有時間在跟大家分享一些使用方法喔^^

謝謝
這篇有點像教學說明!!!
感謝感謝!!!
還有別的嗎???

如果不麻煩的話 把說明圖內使用的按鍵框起來
大家應該更容易看懂!!
再次感謝啦!!!
您的版本比較新歐
因為我還在用4.0版
剛開始沒3D概念得摸索一陣
不過原廠有教學影片所以上手比較簡單但是是英文解說就是
我也覺得應該會變成主流軟體
請問一下,哪裡可以下載到中文介面的sketchup
可以跟小弟講一下嗎。
這個軟件現在已經是freeware,很值得推廣與學習
希望還能看見大大精彩的教學,3Q...
謝謝您的教學!
請問一下,依照程式的選單,似乎可匯入ACAD的檔案,因此想匯入建商給我的圖檔,發現沒辦法匯入,您知道它支援那一版的圖嗎?

感謝您的回答!
a8707103 wrote:
謝謝您的教學!請問一...(恕刪)

我當初也有跟建商要CAD圖
是可以匯入沒錯
不過後來還是自己量現場比較準
用cad檔跟現場比起來誤差可達10公分
不過若您買的是預售屋那當然還是需要cad圖

但是還是自己從地板開始把牆壁等結構「拉」起來後
木做的部分與添購的家具另外畫成物件匯入比較好

因為cad檔會包含很多用不著的資訊

一點心得,請參考
The head says no, the heart says go!
請問一下為什麼我打開sketchup跟網上的教學範例都不一樣
你用的是5.0版
工具列還沒叫出來
The head says no, the heart says go!
a8707103 wrote:
謝謝您的教學!請問一...(恕刪)

匯入>3d模型
就可以匯入cad圖了
不過要先把cad裡面不必要東西的刪掉
以免一堆不需要的東西都跑出來
