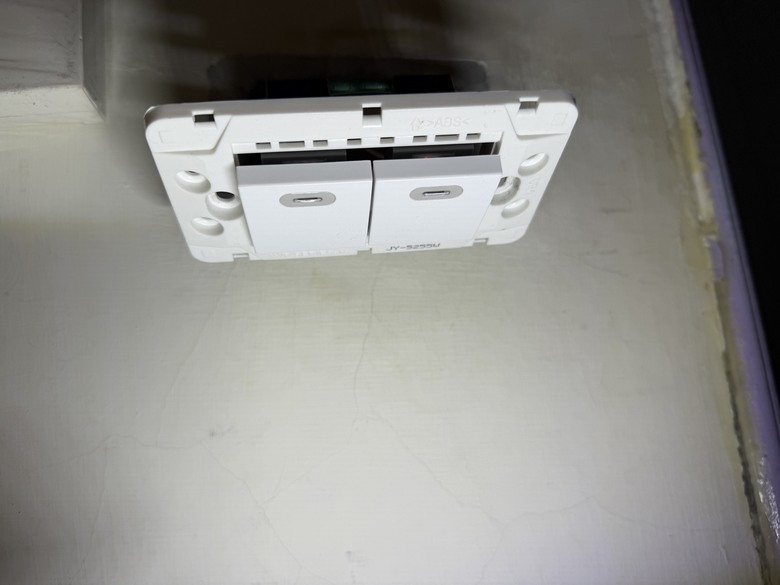

請問我這個「中一電工」雙燈開關接法是否正確？

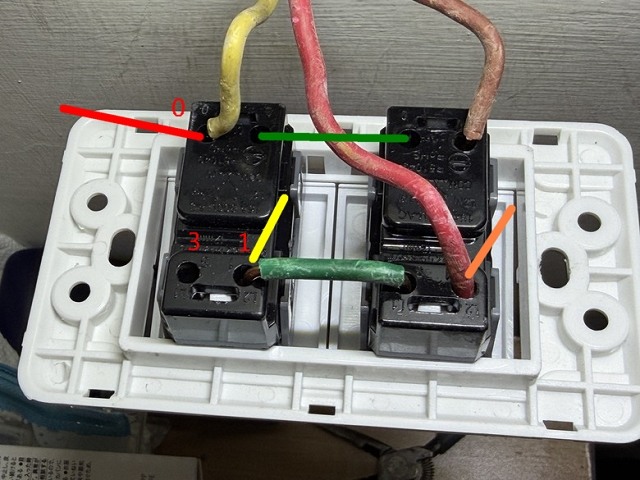

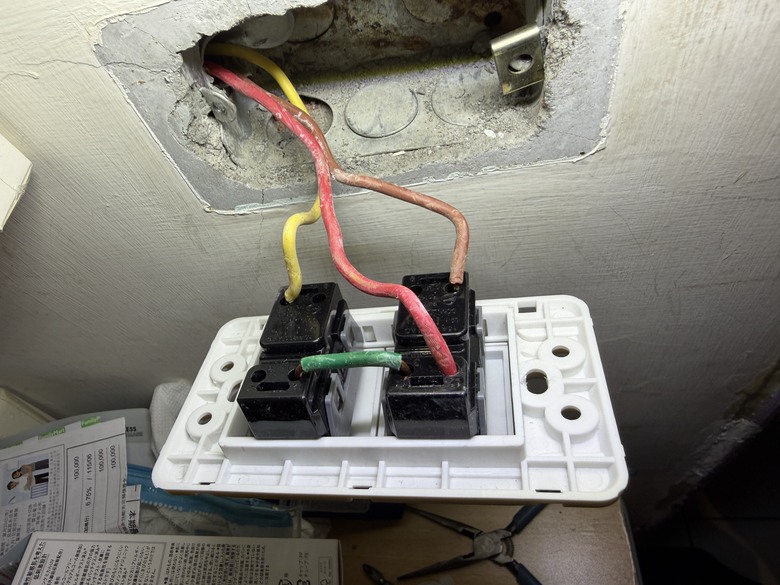

紅色是火線
綠色是橋接火線
褐色是大燈
黃色是小燈
現在只有褐色那組能過電開燈
是我接法錯誤嗎？

請問我這個「中一電工」雙燈開關接法是否正確？

請問我這個「中一電工」雙燈開關接法是否正確？

請問我這個「中一電工」雙燈開關接法是否正確？

請問我這個「中一電工」雙燈開關接法是否正確？

2026-06-06 23:01 #1

文章關鍵字

電工雙燈開關褐色火線褐色紅色火線綠色黃色電開燈

3742分

2樓

個人積分：3742分

文章編號：93227196

David-Kuo wrote:
紅色是火線
綠色是橋接火線
褐色是大燈
黃色是小燈
現在只有褐色那組能過電開燈
是我接法錯誤嗎？

仔細看一下開關上都有標示數字
0 接火線
當做雙切開關時, 1 & 3 接控制線
當做單切開關時, 1 or 3 接控制線

168分

3樓

個人積分：168分

文章編號：93227213

David-Kuo wrote:
紅色是火線
綠色是橋接火線
褐色是大燈
黃色是小燈

紅色跟綠色對調過去插在0
褐色跟黃色分別插在兩個開關的1

11780分

樓主

個人積分：11780分

文章編號：93227319

謝謝兩位幫忙，原來1跟3不能通用。都要固定插1

開關已經正確了，謝謝！五分奉上！
