我家差點給燒了-----挑選好零件的重要性

由於世界資訊化的潮流,造成個人電腦的普及.相信普及化的過程當中,個人電腦的零組件除了比品牌、比品質、比速度、比技術、比容量之外,當然也會比販售的價格多寡.當然也相信製造產品的製造商也是必須要賺錢的,沒有賺錢營利,哪會有什麼公司呢?! 當然有些人只會拼命比價錢... 不管其他的... 不過,希望這些人能夠稍為逆向思考一下,如果真的這麼便宜,廠商還賺什麼呢?! 便宜不一定都是爛貨,但是由於市場競爭與價格對訐(比價王?!) 也生成"CostDown"的下場... 今天要說的這個零件也就是每台電腦一定都會搭配著它... 萬一沒有它,相信您的個人電腦也不會動了... 可是每次升級或者是作業的時候,對它並沒有太大的感覺哩~! 大都的人認為更換它還不如省下一些$$ 來多買條RAM 或者是放在口袋裡... 並不願意買好一點的來使用... 因為更換它反而看不出效能,換了它又感覺不到電腦跑多快、螢幕show的多好看... 不過萬一倒楣的時候,這個零件故障的時候,相信會燒整台...甚至把你家給燒了~!!! 何麼零件這麼厲害... 還可以把我家給燒了...
讓我介紹這位幕後的無名英雄出場吧.... 它就是"電源供應器",提供著電腦各個零件的電源... 小至主機板、CPU...大至光碟裝置、軟碟機、硬碟機、風扇、顯示卡...等等的個人電腦機殼內的零組件... 就有如人類一樣,呼吸著空氣而忽略空氣的重要性一樣...
話說,前些日子...家中的五台個人電腦其中三台均更換某些大廠牌電源供應器(康舒、保銳、hec 350W) 將原先機殼配附的電源供應器給予換下來放置在角落... 直到某一日,工作研究的地方需要養一隻"動物變態雞"... 於是就隨手跟別人要了些內臟、器官等等之類,只是在將當初放置在角落的機殼電源供應器拿出來用,順便找兩台DVD燒錄器(Pioneer A07刷破解韌體+NEC 3550A刷4551A)...還有再買兩個容量較大的硬碟 320G ... 能夠吞吐比較大量... 不會動不動就吃飽了... 還要花更多的時間等它"拉出來"~!!! (有點噁心~!)
CPU:P4-2.4G non-HT S478 + CPU-FAN
RAM:512MB PC-333 Infineon Reg CL-3
M/B: ASUS P4S-533MX
H.D: WD 320G *2 + HD-FAN *2
DVD: Pinoeer A07,crack firmware +NEC 3550A,Update 4551A firmware
Interface Card: NEC USB Card *1 + 3COM 3C905B*1

剩下的就是主角啦... 外殼也是跑去光華買最最便宜的 500 元 機殼...

就在剛剛我駕駛著法拉利4005暢遊Mobile01的時候,在旁每日辛勤工作的 動物變態雞 發生了冒煙狀況,當時的螢幕與作業系統仍可正常運輟, 但是電源供應器竟然發生冒煙的狀況且聞到燒焦味~!!! 這... 讓我當機立斷的把這台平日不休息的甕物變態雞給停了...

猜想會不會是我平常太操他了... 所以發生了這個問題呢?!
於是在各個零件當中嗅嗅... 恩?! 果然是電源供應器發生怪怪的... 還蠻燙手的...
竟然是我所有零件裡面最燙的... 這.... @@"


好燙的電源供應器...拆他的時候...簡直快要拿不住了...真燙手...

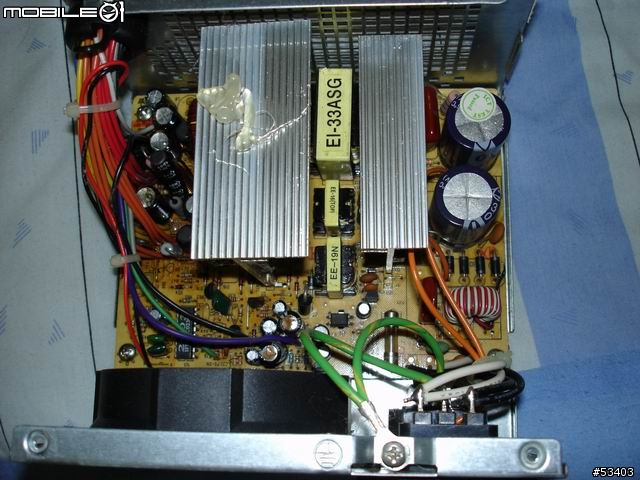

拆開來看...竟然發現疑似電容"爆漿"的樣子... 前些日子,公司還有許多批的技嘉主機板因為CPU旁路電容爆漿,送到平鎮廠更換電容哩~!!!


越來越確定電容爆漿的猜測~!!!

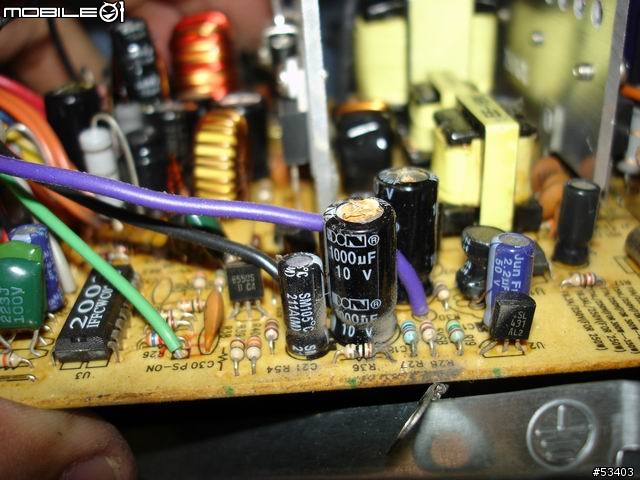

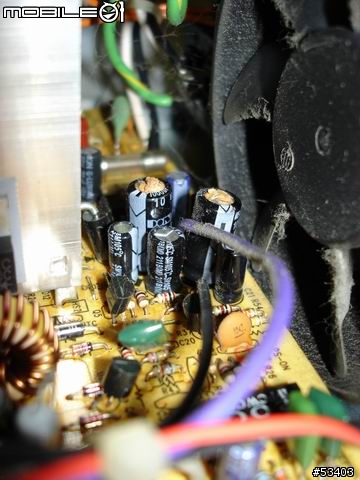

給他來個 電容爆漿 特寫


不只一個...兩個電容的漿都爆了出來


在散熱片旁邊的電容...紛紛發生了 電容防爆紋凸起的狀況~!!!

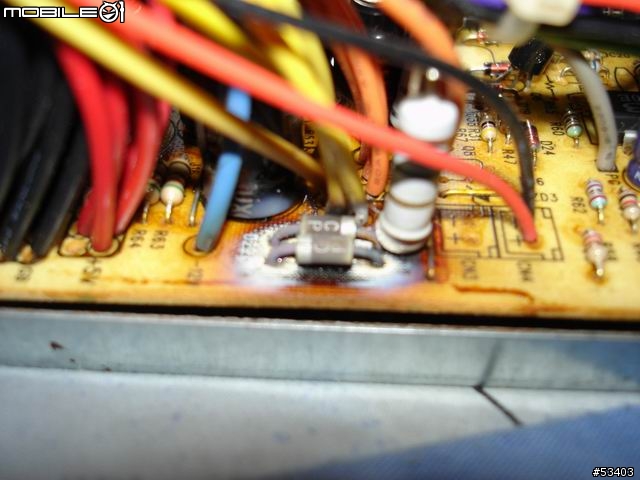

找到燒焦地方... 是兩個"二極體"的零件...

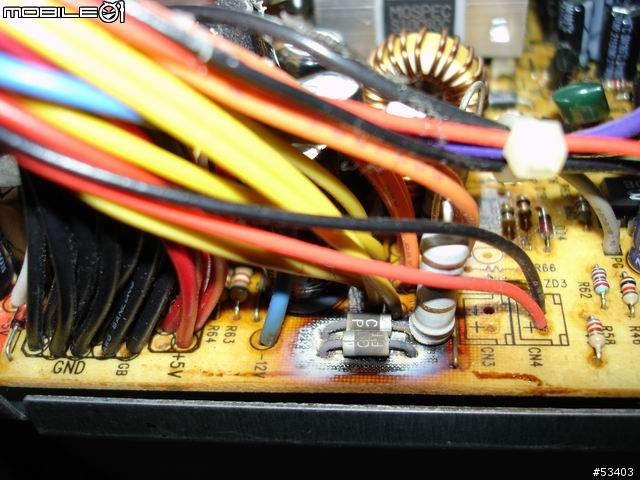

再來一張吧...可能事態沒有太過於嚴重,所以電腦還能夠正常運作~!!!

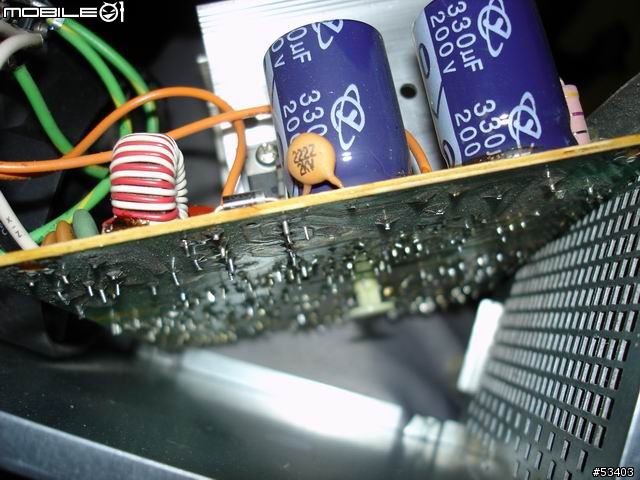

這個電源供應器內部最大的電容了....不過不知道什麼牌的就算了... 最誇張的是...竟然比某些知名廠牌的還小很多~!!! 還只配兩個... 沒辦法 一分$一分貨麻~!!!

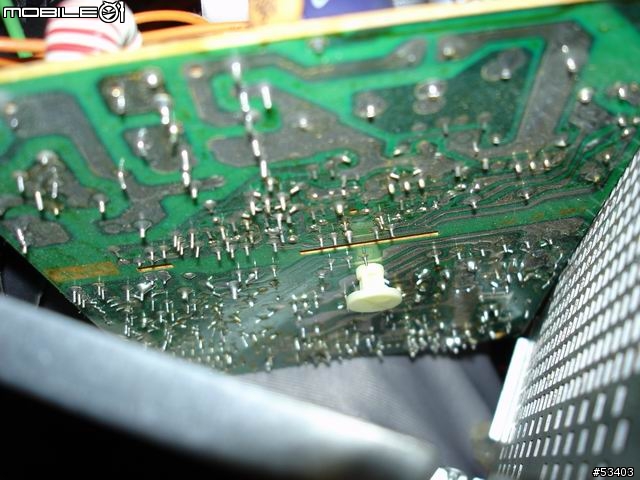

真是簡陋的"基板絕緣"...會不會太偷工減料阿~!!!
好的電源供應器...在基板下方會放個絕緣的可以包覆電路板的絕緣版


多麼簡陋的散熱片阿~!!! 這會不會是人家做鋁門窗剩下的不要的料件?!

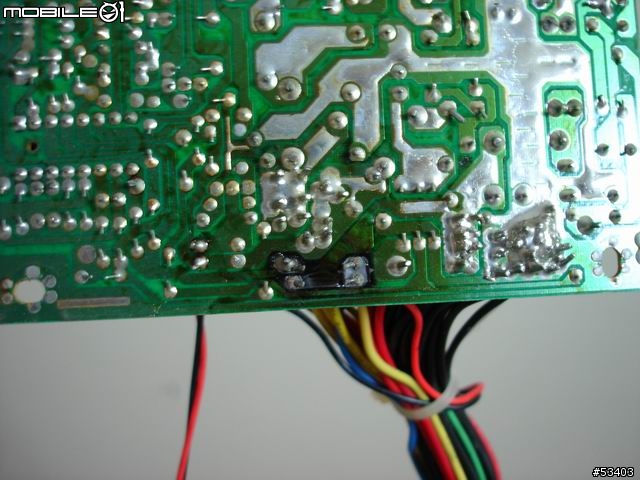

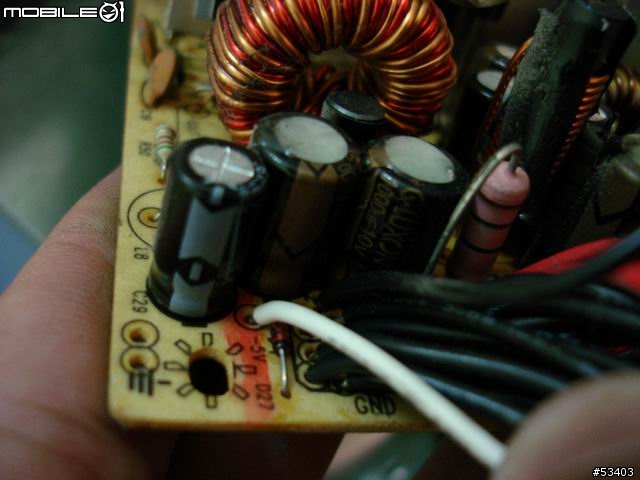

先前二極體燒焦的底板狀況

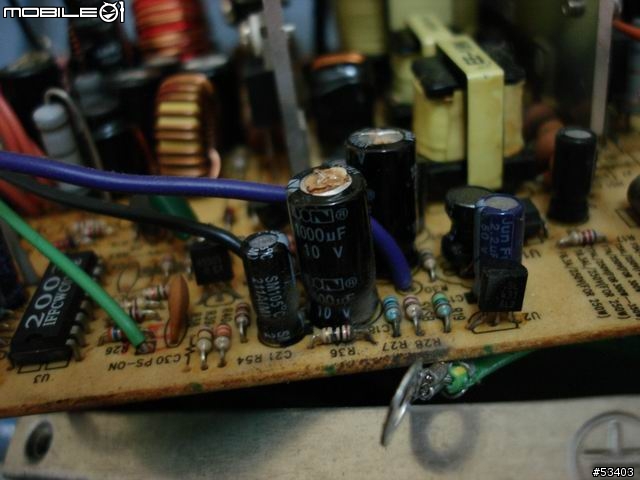

來張清楚的電容爆漿特寫吧


這張稍微暗了點


碰到許多主機板的爆漿電容牌子,除了GSC之外,這間也很有名... "G-LUXON"


凸起快爆漿電容們,來張團體照吧...


多麼簡陋的焊點... 這是電源輸入的地方... 不怕短入爆炸嗎?!


這...會不會太誇張啦...省料省成這副德性~!!


看看這是啥料件吧...

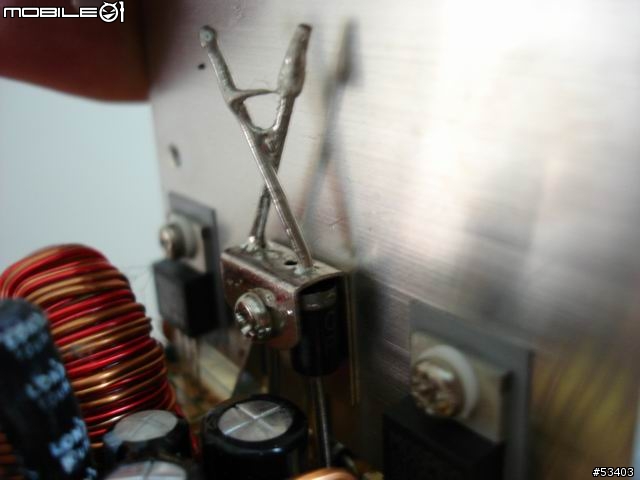

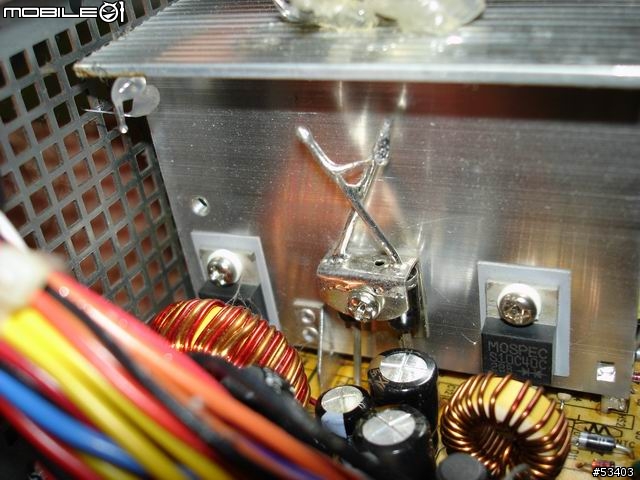

不會吧... 兩個二極體... ┤更誇張的是... 竟然是兩個負極接在一起...該不會是拿來做電路降壓的作用阿?! 天阿... 簡直是拿消費者的身家財產作賭注麻...

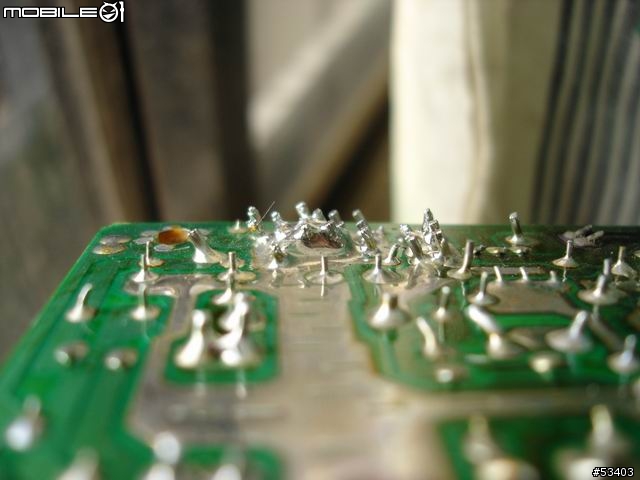

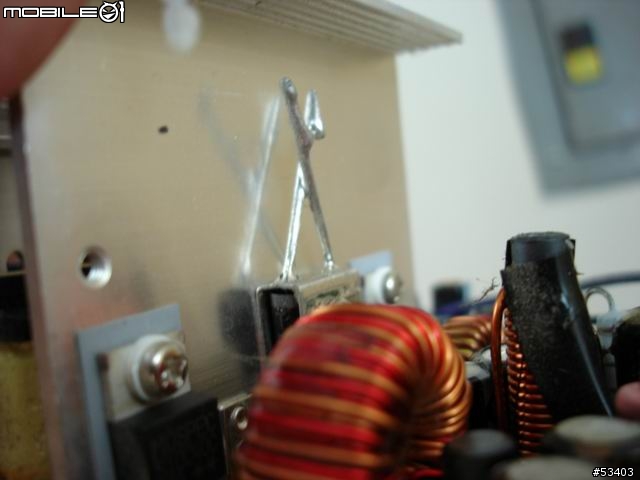

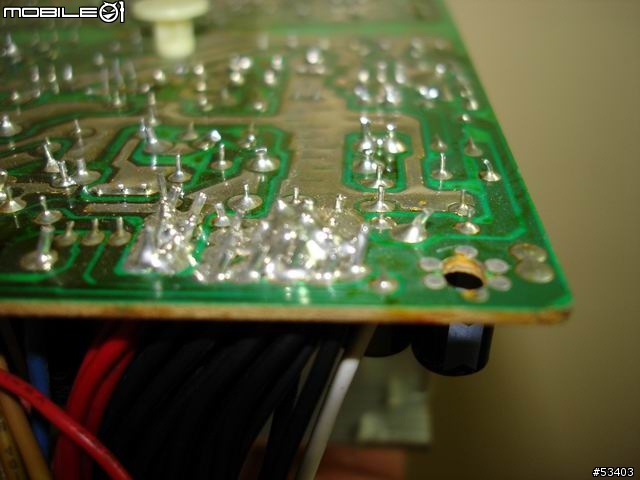

這... 怎麼這麼大坨的.... 焊錫 ~!!! 比我高職資訊科的時候練習焊接技術還遜~!!!

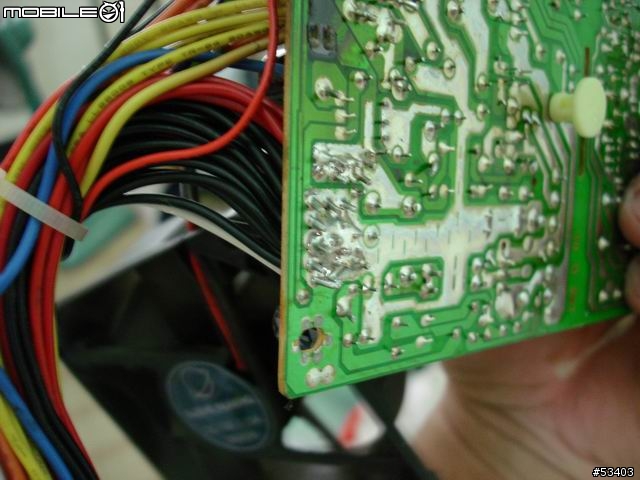

在看看多麼的 "大坨" 吧~!!!


不如我的焊接技術... 鄙視ing

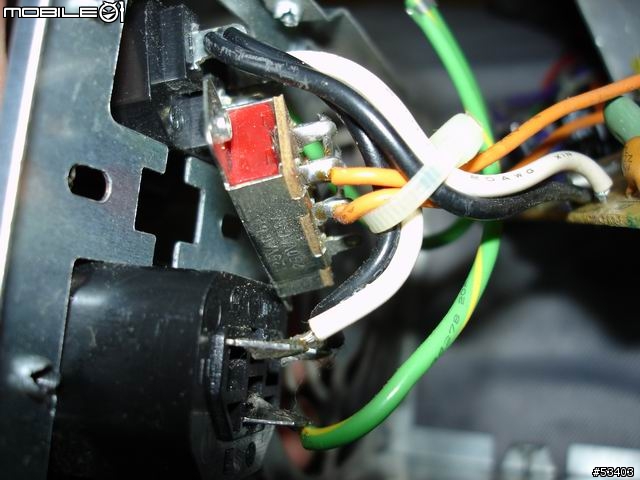

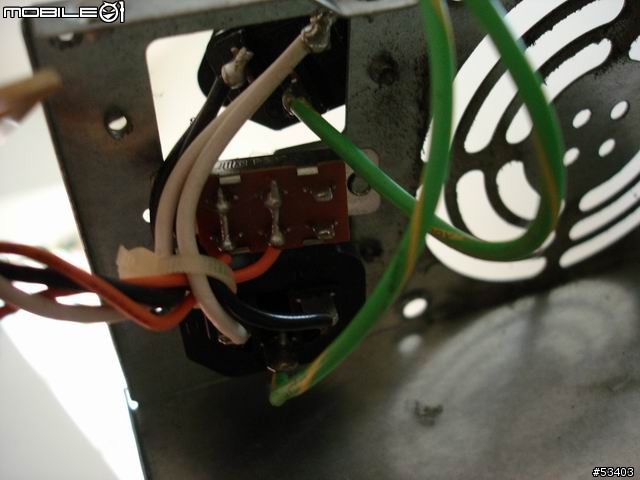

輸入電源簡陋的焊點


為了省$$$ 全部都用焊的... 認真而言,好的電源供應器這邊,比較有良心的都會使用"熱縮套"的方式給予絕緣~!!!

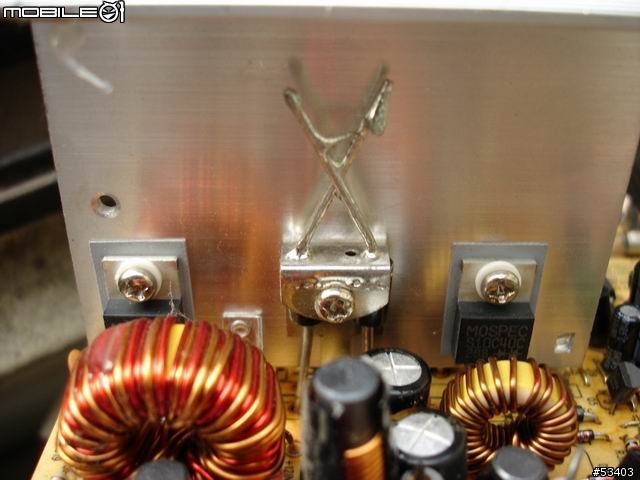

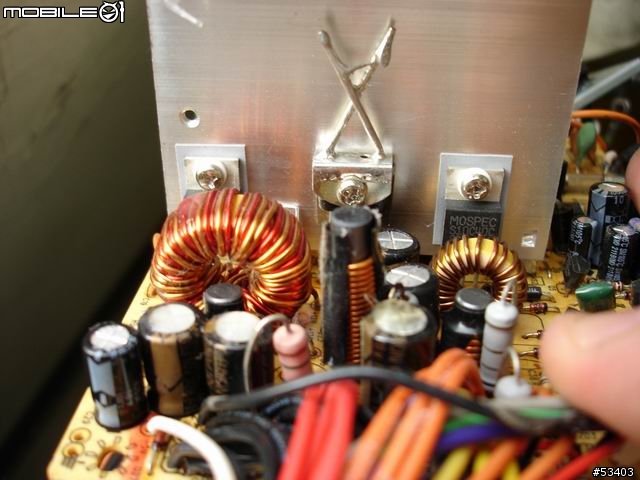

這猜想應該是降壓用的... 中間的二極體... 其實是偷工減料的... 原則上會是搭配與左右邊一樣的降壓電晶體...奇怪的是...怎麼上面悍的這副德性阿...真醜 @@"

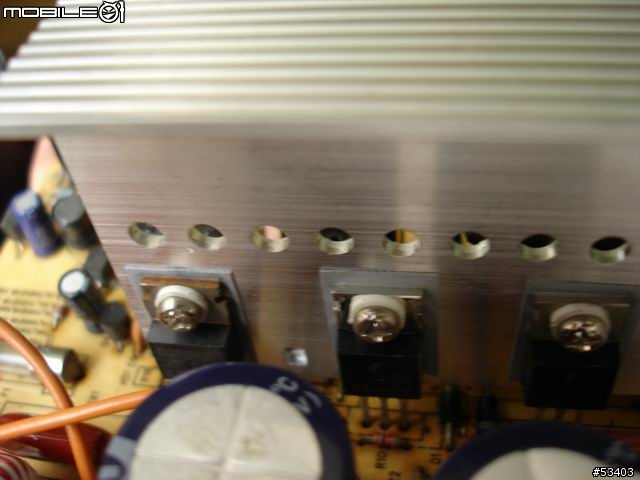

轉向另外一個散熱片...應該是降壓的電晶體吧...這面才3個...

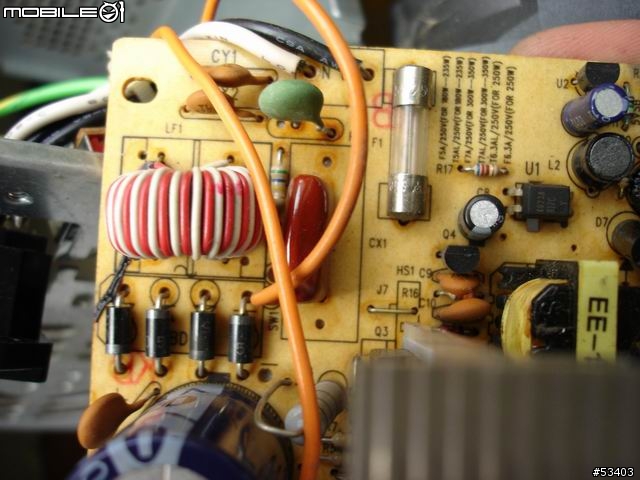

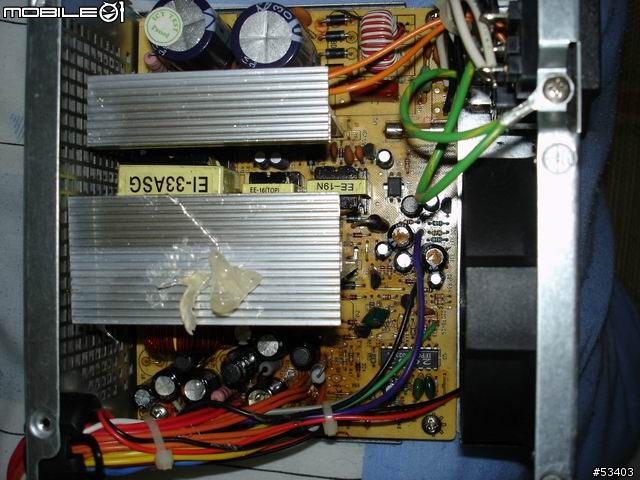

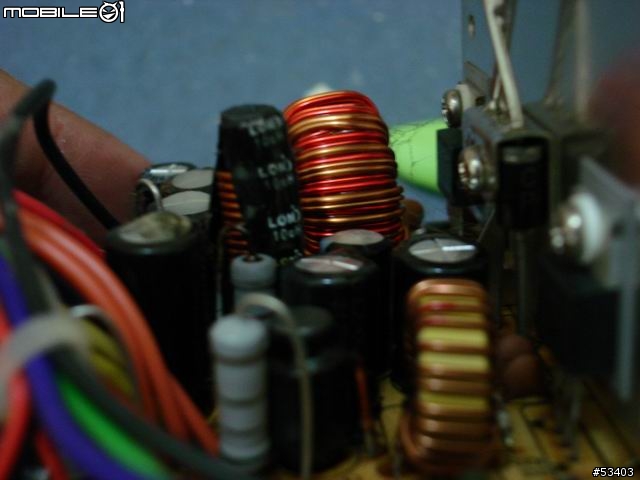

真是簡陋的電路...

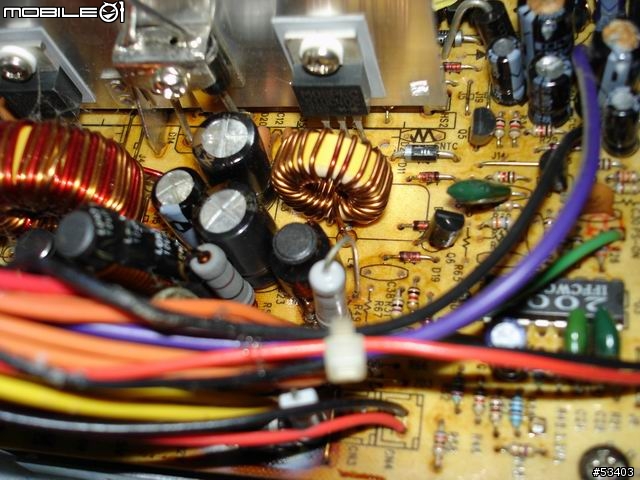

一眼望去...偷工減料...

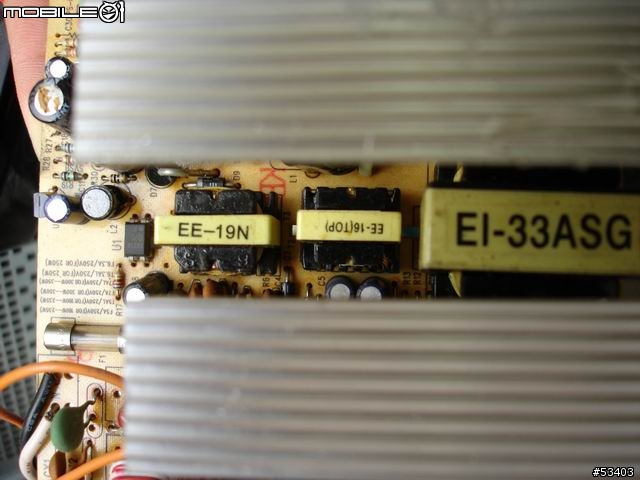

這會不會是變壓線圈呢?! 有點像哩~!!!

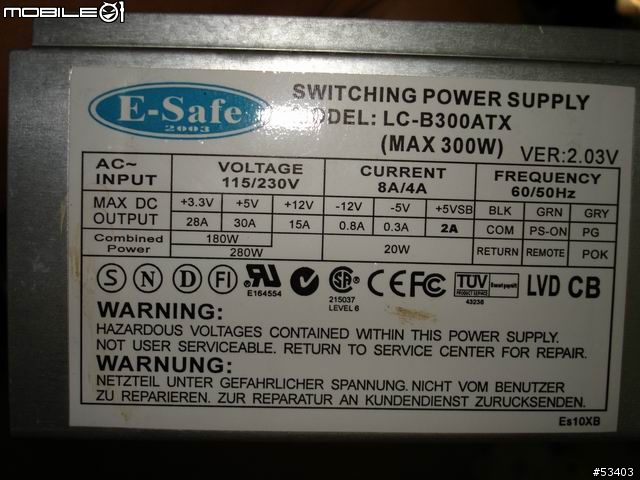

仔細看看上蓋...連公司與產地都不知道從哪蹦出來的... 會不會是"工作室"做的呢?! 還是從何走私而來的... 這就不得而知了~!!!


總言:

建議要買就買大牌的... 畢竟商譽對於大公司來說是相當的重要...
這...算是"黑心" 電源供應器吧...



還要等到有 $$$$$$$$$$$$$$$$ 在找找 S12 的電源供應器了~!!!!
...感覺這比小弟看過的機殼牌power還要濫!!
一顆好的power真的很重要呀!
一不小心小則燒了整台電腦, 嚴重一點可能會引發嚴重的火災呢!
錢真的是不能省在power這個零件組上!
機殼牌阿... 500元機殼還附贈這個電源供應器...
感覺不到他的重量... 十分的輕盈...
沒想到拆開之後... 還好在家使用法拉利4005上網晃晃...
就聞到燒焦味啦...
差點就把房東的房子給燒啦...
還好老家當中的機器都換了大牌的電源供應器....
想說機殼牌的不用有點浪費... 就給他拿來用了...
結果...拆開之後就變成這副德性啦~!!!
阿胖技研,專研資訊相關技術!
差的電源供應器有些還會使系統不穩(供電不穩)嚴重者...主機板等等...燒燬(POWER搞不好還沒掛)
大廠的電源供應器也不是不會燒,而是電路保護設計會比較好,至少不較不會使你的貴重零件一起陪葬。
chungyi wrote:
差的電源供應器有些還...(恕刪)

小弟我用過的 保銳... 350W...
燒掉之後... 寄回原廠修(原廠在桃園)...
修好之後,又是頭好壯壯...當時是調度其他台PC的電源供應器來用...
為何燒掉?! 是因為門口的馬路在施工...動不動就停電也不通知,或者是電話線挖斷... 真的是#@%$)#*%()#@*()%#*@)(@%* 也經歷過這件事情,讓我再度的購買兩台 500W UPS哩~!!
阿胖技研,專研資訊相關技術!
關於這個電源供應器的討論

您的文章本文少於15個字, 將無法儲存文章。
阿胖技研,專研資訊相關技術!
上面哪兩個二極體0.7V*2= 1.4V

5V-1.4V=3.6V ~3.5V 當成 3.3V使用!所以很燙需要用接散熱片

不用直流或交流變壓器降壓!

哪個料件 100% MIC產品! 這種看多!

POWER只要買大廠就可以Aopen DELTA 這類零配件大廠就可!因為他們的安規不會假!

其他不知名廠牌或小廠有些會把250W POWER貼上350W
安規貼紙亂亂貼!!
wst2080 wrote:
由於世界資訊化的潮流...(恕刪)


燒成這樣保險絲都沒跳掉阿??

真差~

我以前是機殼牌的愛用者~~買power都指定""機殼牌"""現在換了換台x牌

真奇怪就算有照片也會被說是假的,難怪沒人要來01了 。
