2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

就像我認為PC是最方便的音樂訊源一樣,最強的影片播放機就是電腦,不必被家電支援的影片格式所限制,隨時更新軟體就有新功能,窮極無聊時還能上ptt。去年我就幫家中兩老裝了一台,接上網路,裝個省電處理器24小時不關機,安裝DDNS、G6FTPD、UltraVNC、KMPlayer Plus,剩下就是孝順的兒子提供片源,或是讓HTPC自己抓BT,出問題就遠端遙控修一下,兩老只要會用滑鼠開啟影片就夠了。過年時一家人和樂融融用42" LCD TV看貝武夫,真是歡樂一家宅。

雖然這種自製的HTPC不太好搞輸入裝置和軟體介面,耗電量也比家電高,但功能、C/P值與無敵的影片相容性絕對值得!

2008年全新內建顯示合板
DIY HTPC重點是低價和省電,最重要的零件就是內建顯示晶片(Integrated Graphic Processor,IGP)的主機板,去年我裝機的時候沒啥好選擇,當時ATI和NVIDIA的IGP我認為都有點誤導消費者,印著AVIVO或PureVideo影像加速logo,產品規格裡含糊不清地寫「支援MPEG-4解碼」,但「支援解碼」不代表有「硬體加速」,結果兩邊都只支援MPEG-2/WMV9的加速,裝低階CPU根本播不動新式的1080p影片,最後我挑了最便宜的Intel 915G,影片加速直接用獨立顯卡解決,其實有點兩光。

2008年可就完全不同了,Intel的IGP還是一如預期的爛,但ATI和NVIDIA的IGP卻有長足進步,新製程更省電、顯示核心也都是採用最新架構,支援DirectX 10是徹底的雞肋,但原生HDMI輸出、H.264/VC-1加速可就是寶了,而且兩邊都還有「Hybrid系列」的附加功能。

本專題的重點不是效能數字,而是帶大家瞧瞧ATI與NVIDIA兩邊最新的IGP主機板,深入講解它們的特殊功能。兩張板子都不到台幣3000元,但說真的,我覺得這比三萬元Radeon HD 3870X2 CrossFireX或Quad SLI那種貴到深處無人買的東西好玩多了。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!


45W省電CPU,AMD Athlon X2 4850e

由於Intel目前的IGP產品是個笑話(註:這不是我說的喔,是NVIDIA CEO黃仁勳說的),NVIDIA/AMD也都還沒有For Intel平台的新IGP,所以別無選擇只能挑AMD平台。說別無選擇好像有點傷人,其實沒那麼糟。雖然AMD飛龍Phenom有點見龍「犁田」,但入門產品線Athlon仍然頗具看頭,之前BE-2300/2400省電系列就很不賴,不搞超頻、不打電動的話,拿來裝機很好用。

近期AMD則出了一顆全新的Athlon X2 4850e,型號又跟之前的規則完全不同,但神秘學的宗旨就是想辦法從路邊電話亭的高度,推算出太陽與地球的距離。4850拆開就是48和50,相乘之後就是2400,正好就是就4850e前身4800+的型號一半呢!(01眾網友:G.F你再唬嘛...)

4850e用的是65nm製程的"Brisbane"核心,G2 Stepping,和BE系列是一樣的核心。就規格來看,4850e是雙核心、2.5GHz、1MB L2快取、12.5x倍頻,跟舊的4800+完全相同,不同的是4850e的TDP耗電量只有45W,比原本4800+的65W低一截,所以4850e型號的意義應該是「4800+的節能版」

之前的BE系列也都是45W,不過4850e的規格讓它成為45W產品線中效能最高的,現在Intel的桌上型CPU還沒有TDP 45W的(Mobile CPU才有),AMD Athlon X2 4850e算是兼顧效能與省電的不錯選擇,價格只需要台幣3000元左右。

但要注意,4850e是低階CPU,如果沒有搭配GPU硬體加速,單用CPU幾乎播不動VC-1與H.264的1080p影片,所以底下的IGP晶片組才會這麼重要!


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

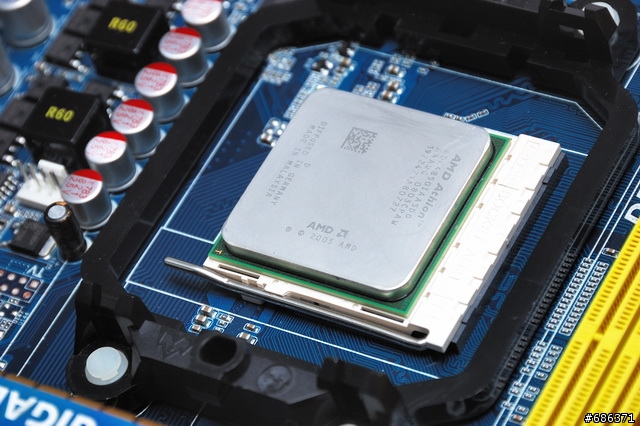

AMD Athlon X2 4850e在寫稿當下還沒在台灣上市,不過快了。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!
4850e的CPU-Z資訊,核心代號和製程還無法辨識。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

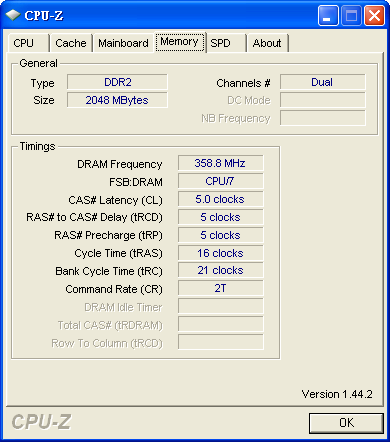

4850e的倍頻是12.5x,是有小數點無法整除的倍頻值,依照AM2腳位的記憶體時脈公式(核心時脈/[倍頻*1/2]),無法被2整除的話得無條件進位,所以記憶體時脈變成2500/7,DDR2-800的記憶體插上去會只剩圖中的358x2 = 716MHz,小小損失一點。


AMD 780G

780G是AMD 7系列晶片組的第二彈,首發是和Phenom一起的蜘蛛平台790FX,790FX是個不錯的高階晶片組,價格便宜、原生PCI-Express 2.0、低發熱低耗電、支援四卡CrossFireX,可惜它只支援AMD CPU(聽起來怪怪的),而目前Phenom還不適合做為高階玩家平台。

780G的定位就不同了,內建顯示是鎖定入門平台,我認為這比高階產品更難做,高階產品只要把最強的東西通通塞進去就好,但IGP產品要有豐富的功能、穩定性、夠強但又不能太強的顯示核心,最後還要兼顧價格。而780G是在各方面都有絕佳平衡點的產品,測完之後我認為780G的潛力甚至不只是便宜合板而已。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

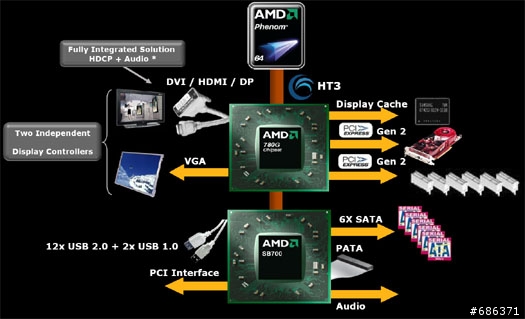

由上面的架構圖可看出,780G是由RS780北橋和南橋SB700雙晶片構成,之前690G的北橋和南橋各是80/130nm製程,這次AMD為了強調省電,780G的兩顆晶片都採用最新的55nm製程。北橋支援Phenom所用的HyperTransport 3.0匯流排,但也向下相容Athlon 64/X2的HT 2.0,就算買來只裝舊CPU,也能確保未來的升級空間。SB700南橋也是全新的晶片,支援到12個USB、6個SATA(有AHCI/RAID功能)、HD Audio等等,終於換掉ATI用了N年的SB600南橋。

完整支援UVD的顯示核心
780G的顯示核心是Radeon HD 3200,其實這就是Radeon HD 2400XT的55nm製程縮小版,並直接塞進北橋裡,和ATI目前的入門獨立顯卡Radeon HD 3400的規格相同,都有40個Shader單元(Stream Processor),只是獨立晶片有較高的時脈和專屬高速記憶體,效能一定比IGP快,但IGP核心有等同於獨立顯示晶片的規格也蠻厲害了。

重點是780G的顯示核心完整支援UVD影像技術,之前690G是組合X700的3D核心和X1000的影像核心,變成3D和2D都有點退流行的IGP。可是Radeon HD 3200完全跟上目前ATI主流的顯示晶片,支援DirectX 10.1,完整MPEG-2/VC-1/H.264的硬體加速,支援DVI、HDMI、DisplayPort輸出、HDCP加密等等,這些在獨立顯卡算家常便飯的東西,到IGP合板上就變很高檔的規格了,780G是目前唯一支援所有影片格式100%硬體加速的IGP晶片組。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

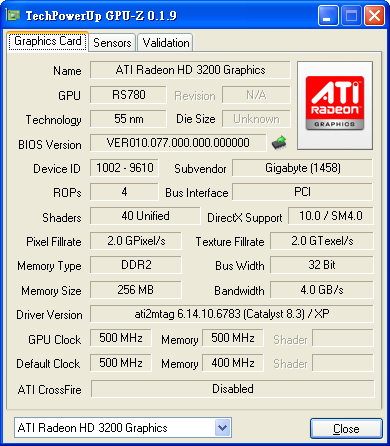

780G顯示核心的GPU-Z資訊。


技嘉 GA-MA78GM-S2H


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

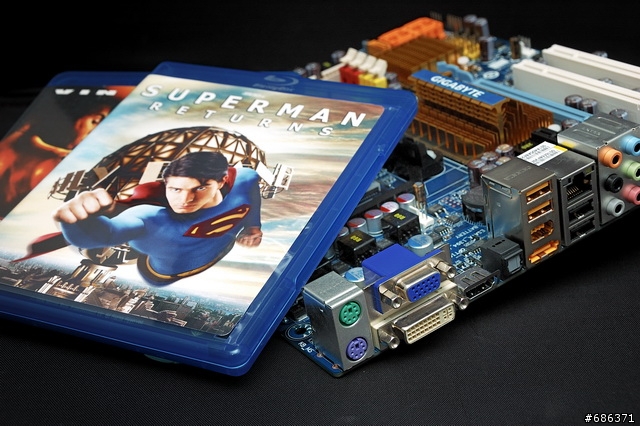

我們測試的板子是最近很熱賣的技嘉GA-MA78GM-S2H,它是最先上市的780G主機板之一。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

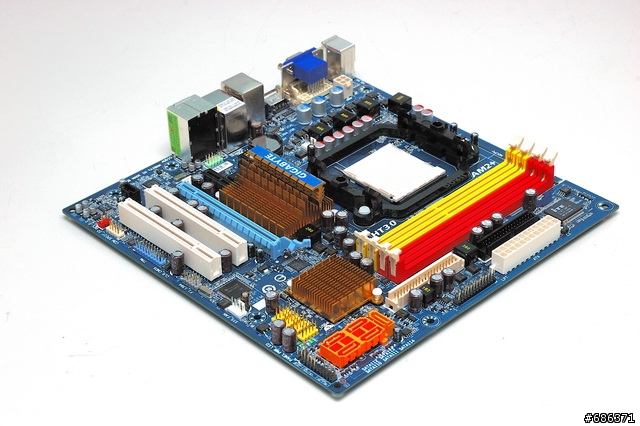

GA-MA78GM-S2H是Micro ATX的小板子,但上面該有的通通都有了,對HTPC來說甚至已經遠遠超過需求了,拿來當一般桌機也很夠。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

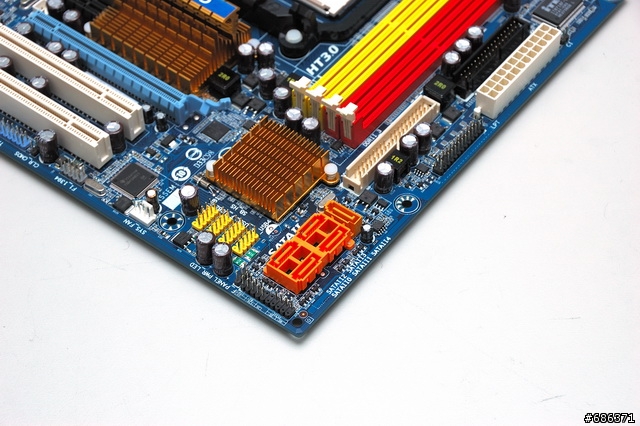

780G的南橋SB700支援6個SATA,GA-MA78GM-S2H上放了5個,另一個在擋板上的eSATA。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

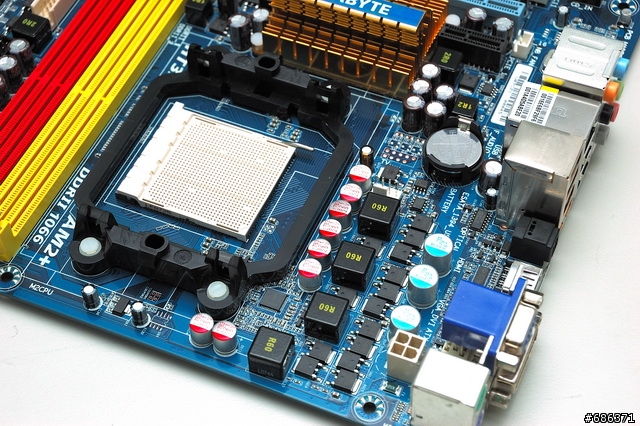

只有四相電源設計,要插極品飛龍玩超頻可能蠻拼的。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

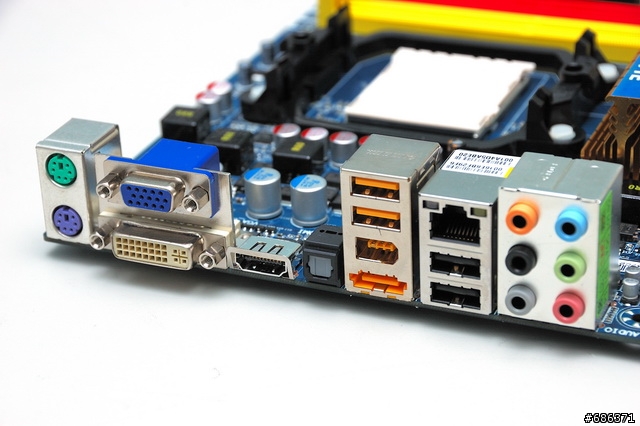

GA-MA78GM-S2H的I/O非常豐富,DVI/HDMI/D-Sub全部都有,還有光纖、5.1聲道、四個USB 2.0、IEEE 1394和eSATA。其中HDMI可直接輸出視訊和音訊,弄成播放機接電視很方便。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

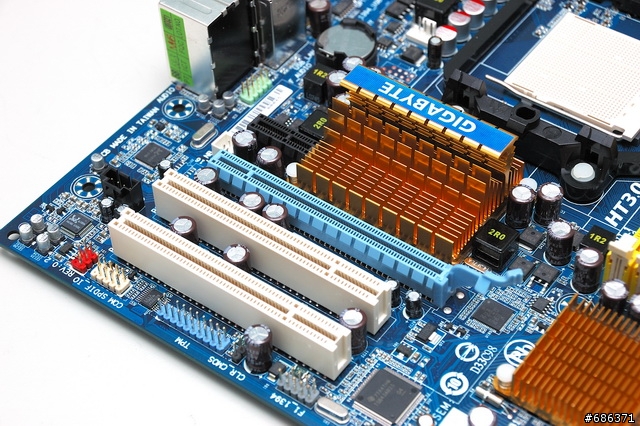

板子還有一條PCI-E 2.0 x16的插槽讓玩家升級獨立顯卡,北橋散熱片旁則有2pin電源可接小風扇,其實780G運作時散熱片並沒有很燙。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!
GA-MA78GM-S2H的正面照,因為是低階合板,只有CPU電源模組的部分用了固態電容,其他還是一般的電解電容。我可以理解降低成本的用意,不過如果拿來做HTPC,24小時不關機的話,換成全固態會增強耐用性,當然,還有爽度,這很重要!


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

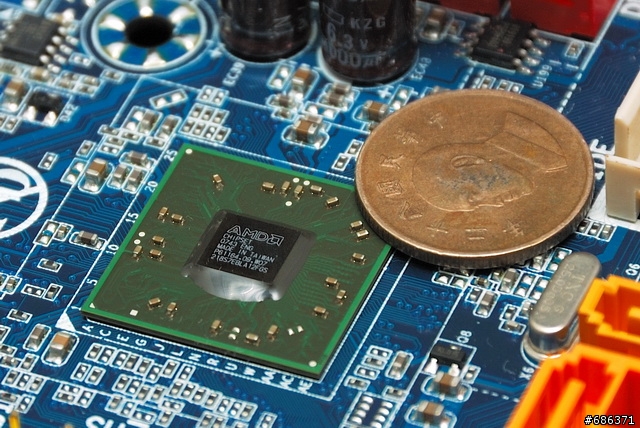

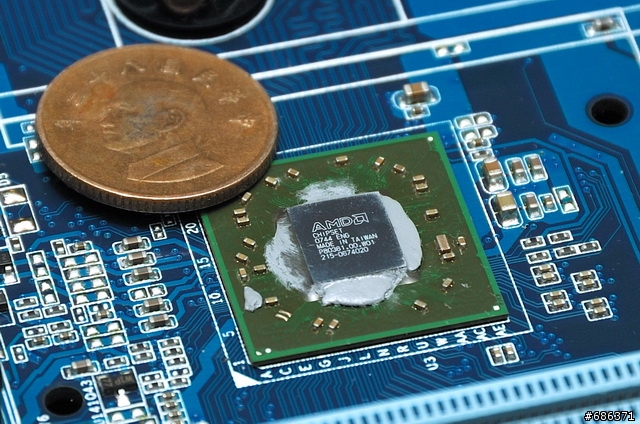

由於AMD CPU都內建記憶體控制器,所以RS780北橋晶片就是一顆GPU加上PCI-E Switch,TSMC 55nm製程讓die size非常小,可是205M電晶體比Radeon HD 3400的181M還多。雖然內建顯示,但RS780也有PCI-E 2.0 x16的通道插獨立顯卡,並可拆成x8/x8做CrossFire。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!
SB700是ATI龜了很久的新南橋,SB600的加強版,支援到你應該用不完的12個USB埠、6 SATA、eSATA、1 PATA、GbE網路、HD Audio等等。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

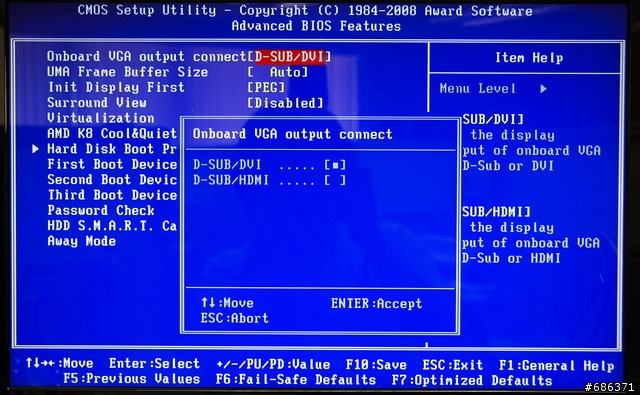

780G只有一個TMDS晶片,DVI和HDMI只能擇一輸出,BIOS裡可以切換,不過數位(DVI/HDMI)和類比(D-Sub)可以同時輸出。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

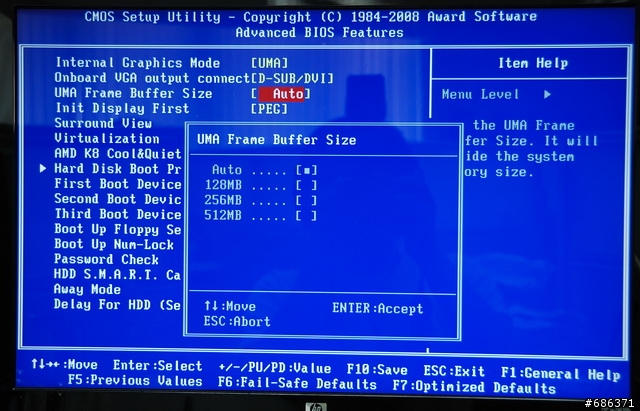

780G可以有Onboard的專用顯示記憶體,不過板卡廠為了壓低價格通常不會做,而是共用系統記憶體,780G最高可抓512MB的記憶體,Auto的則會看系統記憶體大小來決定,裝上主流的2GB RAM會割256MB來用。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

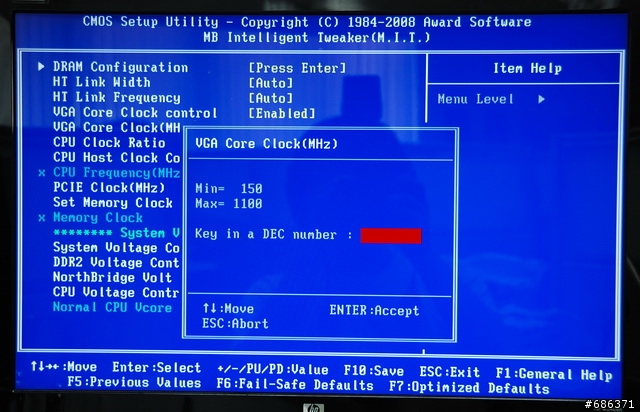

780G的BIOS裡有獨立超頻顯示核心的選項,好玩的是,顯示核心就是在北橋裡,而主機板北橋電壓一向都能輕鬆調整,不像顯示卡要調電壓就得改線路,780G在BIOS裡就能直接加壓超頻。我當然不手軟,北橋電壓馬上+0.3V(最大值),顯示核心時脈從500MHz一直拉高、一直拉高,最後我不敢相信所看的數值,從原本的500MHz拉到870MHz,超頻幅度達70%!我猜衝不上900MHz的原因只是散熱片不夠力(加壓超頻後超燙),加顆風扇應該就能超更高,不過吃類固醇踩腳踏車並不會變機車,超頻70%後遊戲效能只有提升14%,但這種超頻能力看了真爽!


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

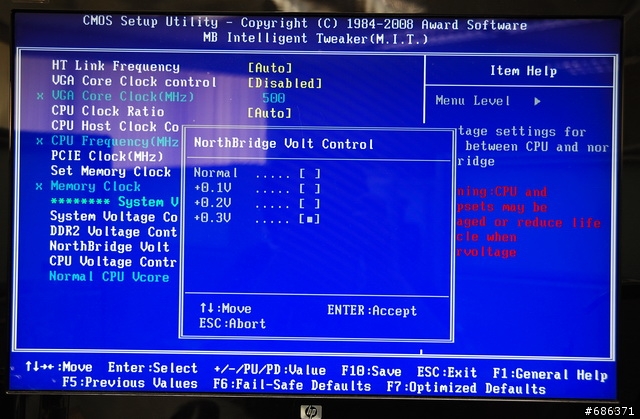

GA-MA78GM-S2H的北橋電壓最多可以+0.3V。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

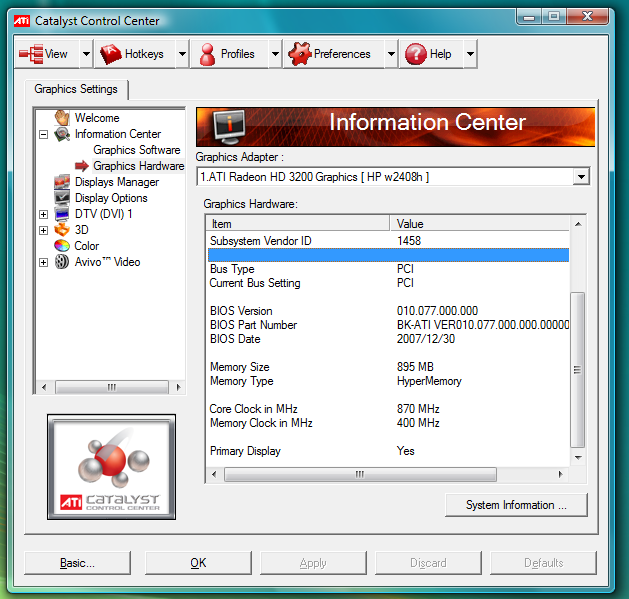

870MHz的內建顯示晶片,爽度十足,效能...嗯,別想太多


Hybrid CrossFire
為了兼顧成本,IGP的顯示核心都蠻弱的,即使780G內建的Radeon HD 3200有"接近"入門獨立顯卡的效能,但最多只能打打CS或不太操的線上遊戲,想玩比較「嚴肅」的PC Game就爆了,新的DX10遊戲就更不用提。一些玩家可能因此敗了獨立顯卡希望遊戲能順一點,但既然一開始是買合板,買獨立顯卡的預算通常也不高,最後發現遊戲是有變順了,但命中註定玩不動的還是玩不動。而Hybrid CrossFire就是給入門玩家的特殊技術,它串連低階獨立顯卡和IGP的顯示核心,兩者合併運算,讓兩張慢卡變得......不那麼慢,重點是不會浪費原本IGP的3D性能。

ATI之前的IGP晶片組一直有個功能,插上獨立顯卡時不會關閉內建顯示核心,過去是用來做Surround View多螢幕功能,相當於有兩張顯卡四輸出。Hybrid CrossFire算是更進一步,在效能面連結,只要插Radeon HD 3400系列,便可和780G的3200做軟體CrossFire,無論從獨立顯卡或內建顯示的觀點來看,都是大幅加強效能。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

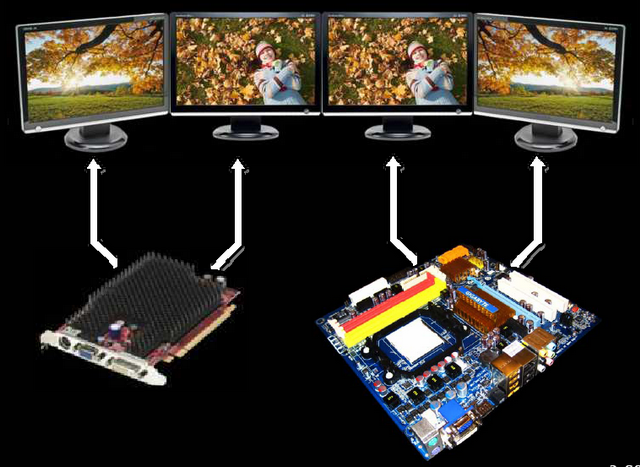

Surround View是過去ATI的IGP產品就有的功能,內建顯示和獨立顯卡都可輸出畫面。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!
不玩電動用內建顯示,有需要的話再買一張低階卡,Hybrid CrossFire能合併兩者的3D性能。


為什麼限定是3400系列?因為效能等級接近的GPU串連比較容易做負載平衡,而且如果插了Radeon HD 3600或3800系列,你還會在乎IGP那有如小綿羊機車裝擾流板的效能加強嗎?

開啟Hybrid CrossFire的方式很簡單,插上Radeon HD 3400,BIOS裡設定Sourround View讓IGP保持開啟,到Catalyst下看3200會消失,但多出CrossFire的選項,勾選之後就啟動了。只是要注意幾點,目前Hybrid CrossFire只支援Vista,XP可能要等未來的驅動程式,另外,Hybrid CrossFire並沒有省電的功能,不能像NVIDIA Hybrid SLI可切斷獨立顯卡的電源,ATI類似功能的PowerXpress技術只有出在筆電上。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

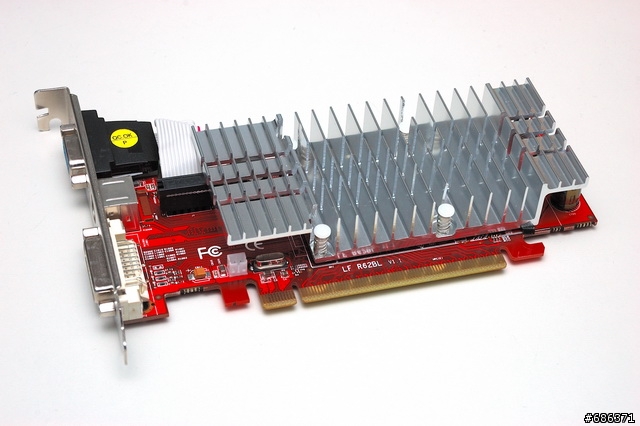

Hybrid CrossFire只支援Radeon HD 3400系列,我用的是3450公板。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

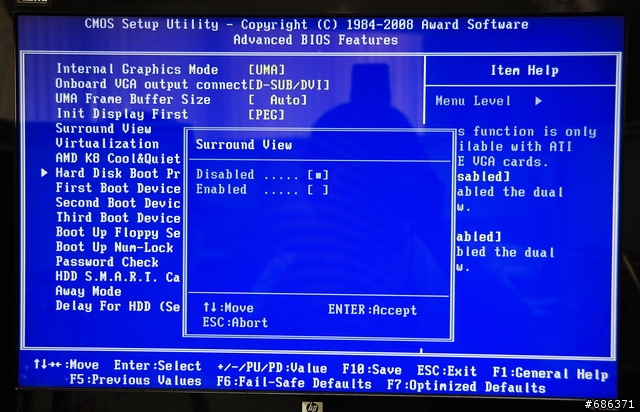

插上之後,再到780G的BIOS裡啟動「Sourround View」。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

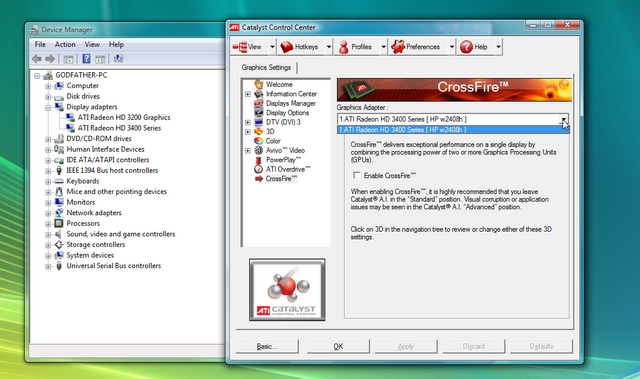

開機後會發現Catalyst裡已經沒有IGP的3200型號(不過裝置管理員還看的到),但卻跑出CrossFire的選項,勾了之後就啟動Hybrid CrossFire。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

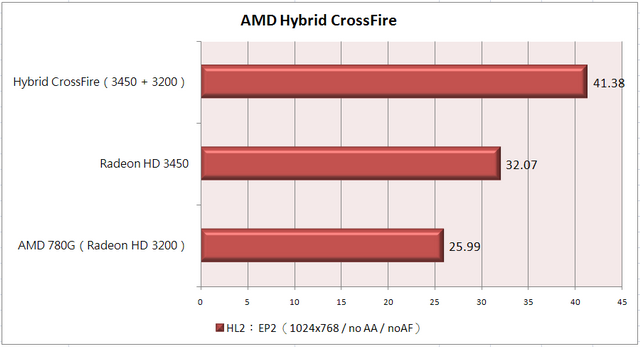

我用HL2:EP2測試來反映TF2、CS的效能,可看出780G的3D效能已經逼近Radeon HD 3450,而在插上3450啟動Hybrid CrossFire之後,以780G的觀點來看效能提升60%,對3450來說則提升30%,等於買一張獨立顯卡,還免費賺到額外三成的效能。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

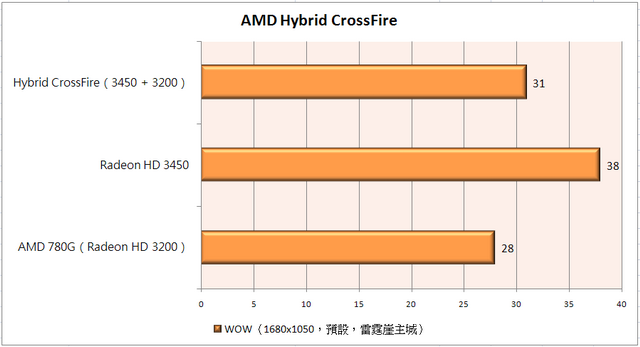

但WOW就有點問題,開啟Hybrid CrossFire之後效能反而掉下來,可能驅動程式有問題,希望這是少數案例。


Hybrid CrossFire是780G晶片組的功能,但我認為它反而大幅增加Radeon HD 3400系列的賣相,會買合板和低階顯卡的其實是同一群人,而Hybrid CrossFire的出現則刺激他們升級,買一張卡還多出三成的效能,告非!其他中高階的產品都沒這麼爽呢,以最低的預算換來明顯的成長,對AMD和使用者來說是雙贏,難怪ATI和NVIDIA都搶著做類似的功能。

在做進一步的效能測試比較前,再來看看NVIDIA這邊最新的IGP晶片組。


NVIDIA GeForce 8200 mGPU

之前NVIDIA的IGP晶片組型號讓人很吐血,一定是某個行銷部的天才說:「嘿!GeForce和nForce是NVIDIA的兩大品牌,內建顯示晶片組剛好兩個都有,所以型號就兩個都放吧!」,結果造就GeForce 7150/nForce 630i產品型號,指的其實是一個晶片組而非兩個產品,其中GeForce是指IGP的顯示核心部分,超無聊Zzz...。

幸好nForce 7系列終於改掉了,大部分產品還是掛nForce(即使有顯示核心),但最低階IGP則改用GeForce 8x00的型號,特別強調顯示能力,雖然掛了GeForce的名稱,但它是指內建顯示的晶片組,是主機板而不是顯示卡。目前NVIDIA在AMD平台的入門IGP有8300/8200/8100三個型號,8100沒有PureVideo HD,無力播放藍光影片,8300與8200差別只有IGP的3D效能,所以我挑C/P值比較好的8200做介紹。

8200支援HyperTransport 3.0,可插Phenom或向下相容到Athlon,其他I/O功能也和780G很類似,包括USB數量、音效、網路等等。不過8200延續NVIDIA的習慣,採用單晶片設計,或許能比雙晶片省電,但8200的核心MCP78S是TSMC 80nm製程,舊製程可能會抵銷單晶片的省電。

GeForce 8200顯示核心
8200晶片組的顯示核心(呃,就叫GeForce 8200)和GeForce 8同架構,16個Shader單元讓效能接近獨立顯卡GeForce 8400GS,也有最新的PureVideo HD。但NVIDIA PureVideo HD只支援H.264的完整加速,VC-1部分少了Entropy Decoding解碼,雖然VC-1不像H.264那麼操,但這多少會增加CPU的負擔。

8200有原生DisplayPort/HDMI/DVI/D-Sub輸出,比較特別的是HDMI支援到最新的1.3版(780G只有HDMI 1.2),可輸出八聲道的LPCM音訊,也就是能用軟體解碼TrueHD/DTS-HD無失真壓縮格式並透過HDMI輸出,和偉大的PS3同等級,當然,要有對應設備才能享受。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

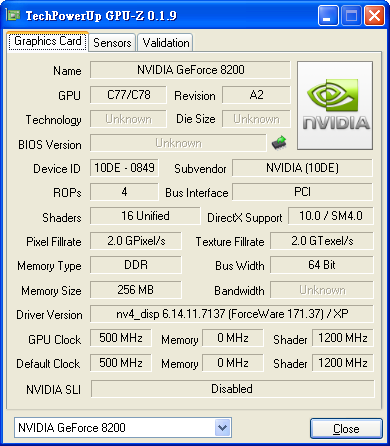

8200的IGP資訊,500MHz時脈比桌上型的8400GS還略高一點點,不過笑能...咳,效能底下就會看到。


Jetway HA05-GT



2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

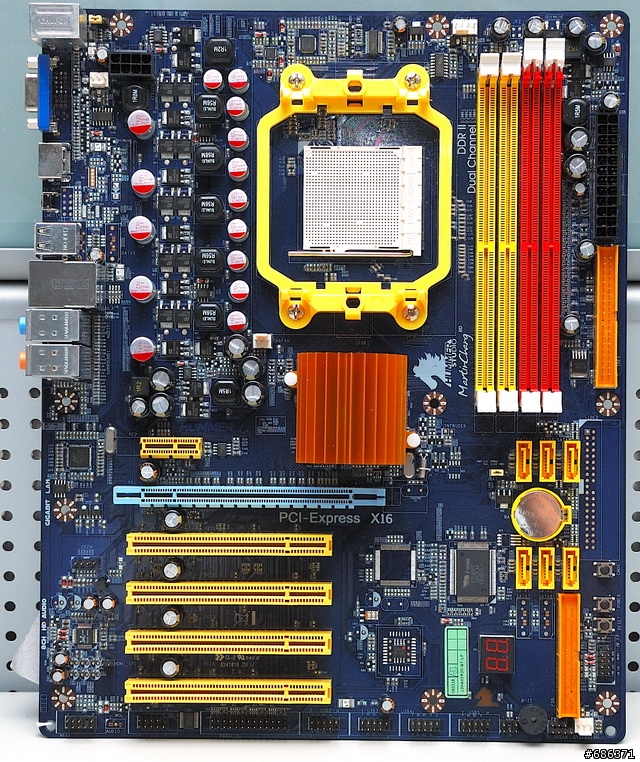

直到截稿前,GeForce 8200上市的產品並不多,就算有也是Sample量不足,或是媒體Sample全被NVIDIA收走,"希望"媒體現在不要曝光。最後我借到的是Jetway HA05-GT,可惜它是ATX大板而非Micro-ATX,但要做HTPC也無不可(只是比較大台)。未來幾週內各板卡廠都會有GeForce 8200的小板子,這篇就先預覽GeForce 8200的功能和效能。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

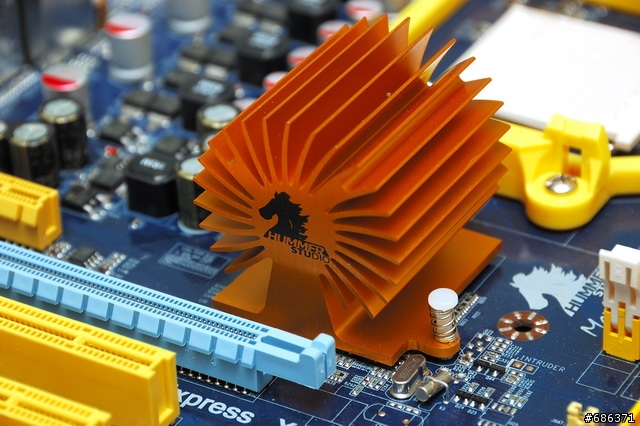

形狀有點好玩的晶片組散熱器,是像海膽嗎?


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

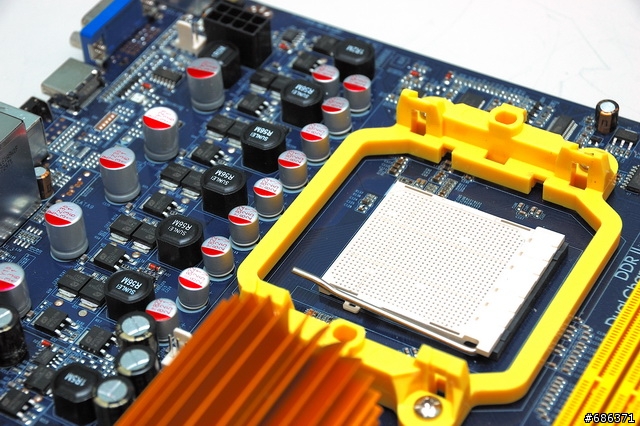

五相電源模組,可以對付相當高階的Phenom處理器。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

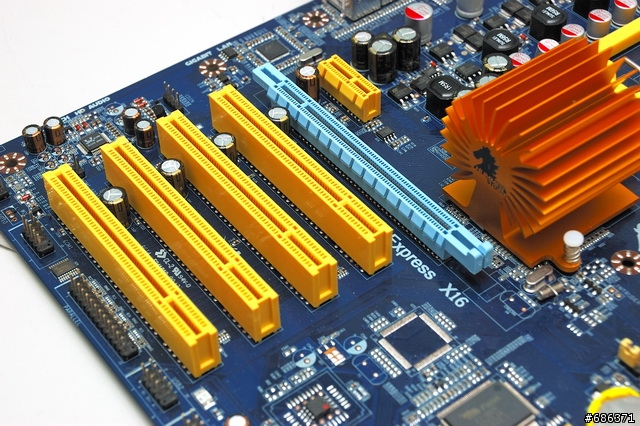

擴充插槽也很多,可額外再插PCI-E獨立顯卡。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

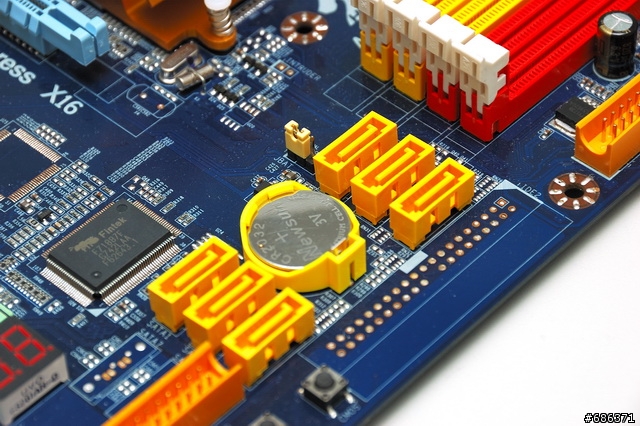

6個SATA。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!
跟技嘉780G一樣,電源處理部分是固態電容,其他則是一般的電解電容。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

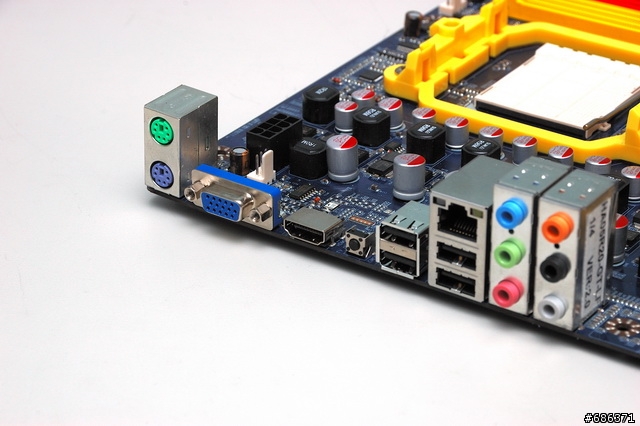

HA05-GT沒有DVI輸出,只有HDMI和D-Sub,不過HDMI/DVI很容易互轉,倒不是大問題,但少了光纖輸出有點可惜。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!
用一元硬幣做對照,由於製程不同,8200的Die size明顯比780G北橋大。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

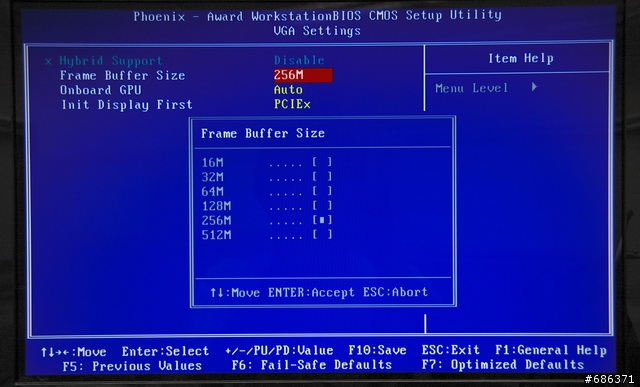

BIOS裡可調整IGP所抓的系統記憶體大小,底下的測試是用256MB。



2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

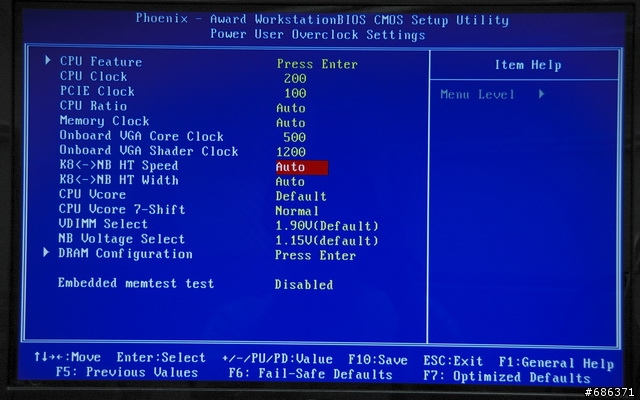

8200的IGP核心時脈一樣是500MHz,Shader單元則是1.2GHz,BIOS裡一樣可以對北橋加壓超頻,甚至可以單獨調Shader時脈。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

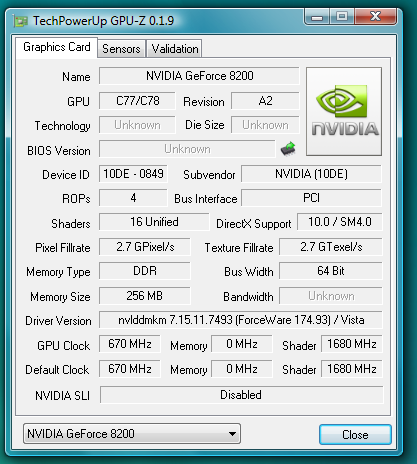

HA05-GT的北橋電壓只能往上0.1V,限制了GPU的超頻幅度,我超到IGP核心670MHz、SP時脈1680MHz就出現雜點了。


Hybrid SLI=HybridPower+GeForce Boost
技術行銷就一定要弄一堆有上標TM的英文名詞嗎?

Hybrid SLI是GeForce 8200的特殊功能,由GeForce Boost與HybridPower兩個技術組成,HybridPower在之前的GeForce 9800 GX2測試裡有提到,這裡就複製貼上吧。

HybridPower是針對高階卡而設計的功能,要搭配有內建顯示的主機板一起使用,當不需要3D時(比如上網、文書處理),就切斷顯示卡的電源,玩遊戲時再啟動。畫面則統一由主機板的內建顯示來輸出,在獨立顯卡啟動時,畫面會透過PCI-E傳到內建顯示再輸出。對高階卡來說HybridPower很實用,尤其是9800GX2/9800GTX這種頂級暴力卡,不玩遊戲時就關閉,絕對可以省下很大一筆電費!

顯示卡要有特殊佈線才能支援HybridPower,基本上就是透過SMBus送出訊號,讓GPU進入S4待機狀態,或許不算完全切斷電源,但耗的電非常少。由於要特殊佈線,所以只有新卡才支援了,目前只有9800GX2和9800GTX支援HybridPower。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

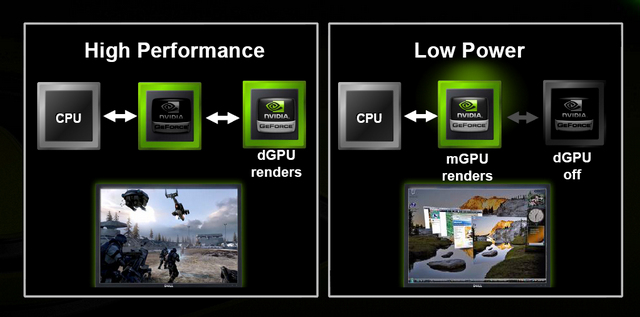

HybridPower就是讓電腦有高效能和低耗電兩種模式,前者啟動獨立顯卡,後者只用內建顯示應付。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!
HybridPower下,畫面輸出統一從內建顯示連出去,9800GX2可在Quad SLI模式下開啟HybridPower,省下來的電會相當可觀!


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!
當不需要3D效能時,北橋就送出SMbus的訊號讓獨立顯卡進入待機狀態。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

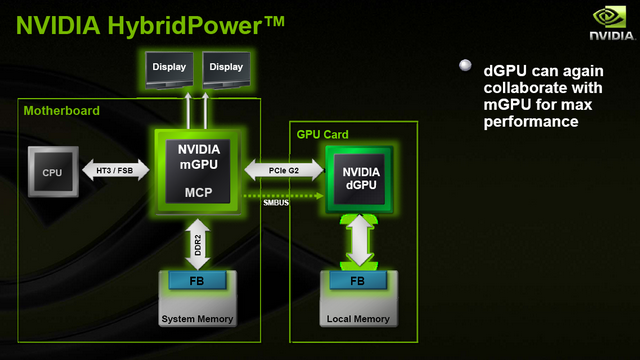

玩遊戲時再啟動,這時獨立顯卡運算的畫面會透過PCI-E傳回到內建顯示再輸出


HybridPower有點弔詭,目前只有高階顯卡才支援,但買高階卡的玩家不太可能用入門IGP合板,超頻性、週邊功能都不適合,大家自己想像9800GTX插在GeForce 8200上的樣子就好了,根本就是一樹梨花壓海棠。反倒是高階晶片組迫切需要這個功能,讓有錢的大爺們可以兼顧省電和效能,幸好NVIDIA也有想到這點,nForce 780a/750a/730a全系列都有內建顯示,也全都支援HybridPower,而對低階的GeForce 8200來說,HybridPower現階段倒是可有可無。

GeForce Boost
至於GeForce Boost則跟Hybrid CrossFire完全相同,也是串連獨立顯卡和內建顯示的3D效能,一樣也只支援低階顯卡GeForce 8500GT和8400GS。

Hybrid SLI兩大功能是整合在一起的,8200的BIOS裡有「Hybrid Support」的選項,只用IGP輸出時這選項會反白,但只要插上對應的獨立顯卡,選項就變成可啟動狀態,安裝驅動程式後右下角會多一個小選單,有Save Power(HybridPower)和Boost Performance(Hybrid SLI),還有Additional Display讓兩張卡都啟動但不串連,單純做四螢幕輸出。

很不幸的,我拿到的8200主機板可能BIOS還不支援,耗了兩天,就算灌到最新的測試版Driver,還是無法啟動Hybrid SLI。詢問其他板卡廠也有類似的問題,不是無法開啟就是開啟之後效能不佳,總之驅動程式問題多多。我請NVIDIA原廠給我一些測試中的圖片讓大家參考,等Hybrid SLI跟Hybrid CrossFire一樣可無腦啟動時再補測吧。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!
在8200的BIOS裡有「Hybrid Support」的選項,插上支援的獨立顯卡就可啟動。


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

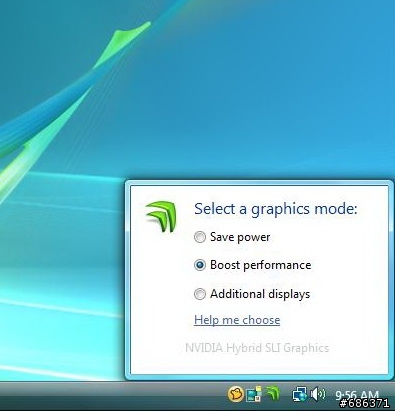

Hybrid SLI會在工具列多一個小圖示來切換。


目前只有for AMD的nForce 700a晶片組才有Hybrid SLI,支援Intel的nForce 700i系列只是舊晶片加上nf200的小改版(除了790i以外),自然沒有這些新技術,而且AMD平台的晶片組不需要做記憶體控制器,比較方便做成IGP單晶片,推測NVIDIA可能想先在AMD平台試作Hybrid SLI,之後再轉移到Intel平台上。


效能比較

測試之前先說明一下,GeForce 8200還沒有「完全的正式公佈」,我知道官網上早就有資料,可是Hybrid SLI功能尚未上線,驅動程式都還在測試階段,雖然各廠板子都做好了,甚至已經在賣了,但特殊功能都被NVIDIA拖到了,所以底下的測試是成熟的780G對上測試中的GeForce 8200。我並非幫NVIDIA開脫,因為晚出就已經輸一半了,只是提醒大家8200未來的表現「也許」「可能」會更好。


測試平台
CPU Athlon 4850e
主機板 技嘉 GA-MA78GM-S2H
Jetway HA05-GT
記憶體 Patriot PDC22G9200ELK(DDR2-800 5-5-5-16) 1GB x2
硬碟 Seagate 250GB 16MB Buffer
螢幕 HP w2408h (原生解析度1920x1200)
電源供應器 保銳 525W
作業系統 Windows XP Professional
Windows Vista Ultimate
驅動程式 NVIDIA Forceware 171.37
ATI Catalyst 8.3

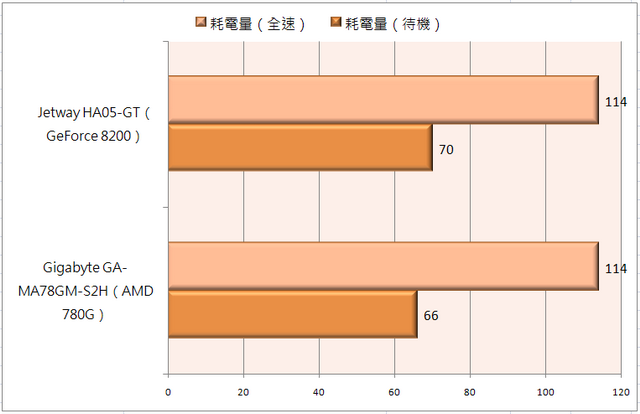

耗電量
2008年DIY電腦播放機,Full HD HTPC 最佳選擇!
HTPC通常是沒在關機的,無論是懶得等開機時間或是24小時耍變態,總之待機耗電量非常重要,而780G雖然是雙晶片,但靠著55nm新製程,待機硬是比8200低了4W。我的測試平台有CPU風扇和兩顆硬碟,真正組HTPC應該可以壓到60W以下。

整體效能
2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

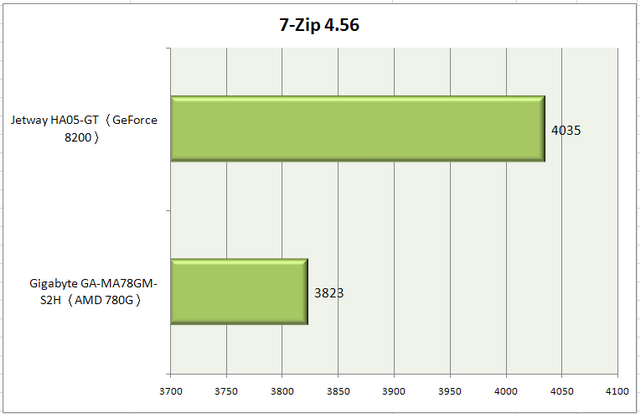

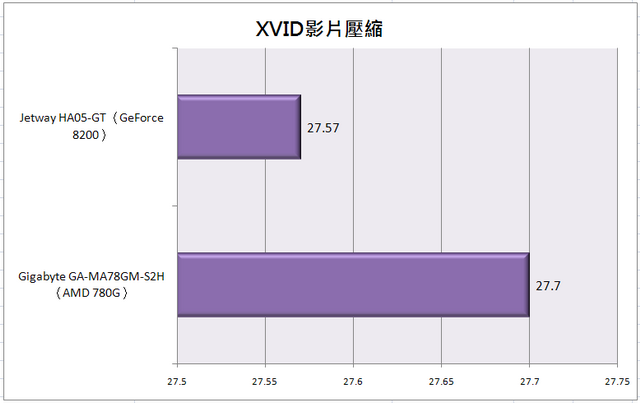

整體效能的部分我沒有丟很多測試,因為AMD平台晶片組的差異通常不會太大,測出來的結果也是,兩者很接近,輸贏在誤差值以內。

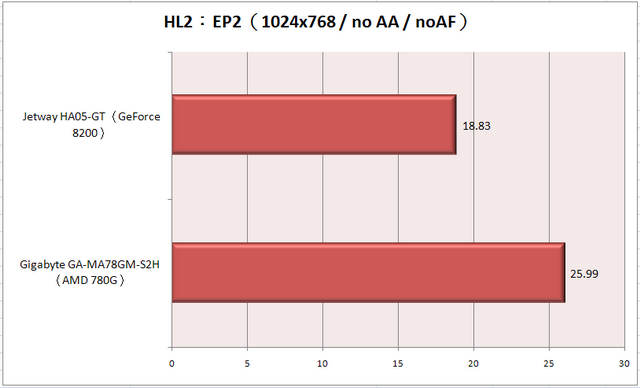

3D效能

2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

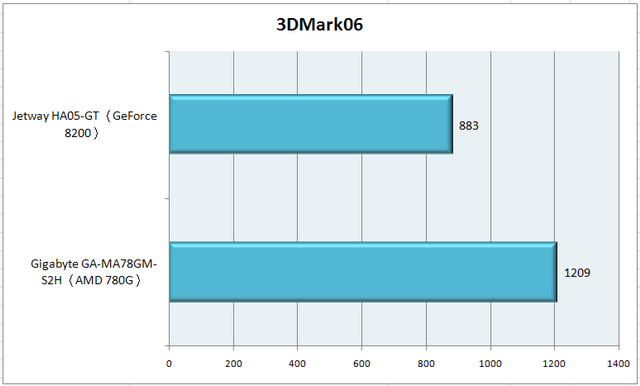

3D效能的部分也是Radeon HD 3200勝出,幅度還不小,贏過NVIDIA超過30%。其實以他們桌上型前身來看,3200和8200的效能應該蠻接近的,可能NVIDIA Driver還沒完備,或是ATI在存取主記憶體的效能比較好。

H.264影片播放
2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

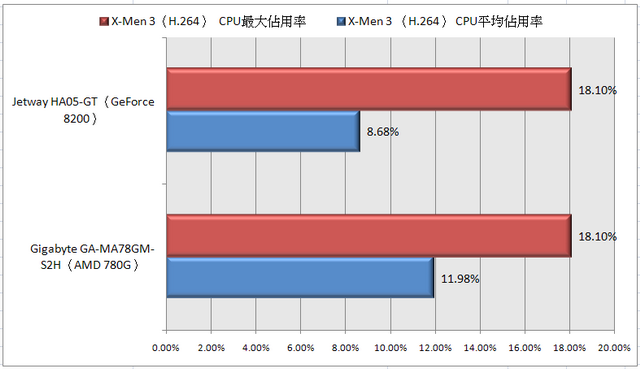

我用PowerDVD 7 Ultra播放X-Men 3流量最高的段落,780G和8200的CPU佔用率都沒超過20%,而且用的還是一顆入門CPU!

VC-1影片播放
2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

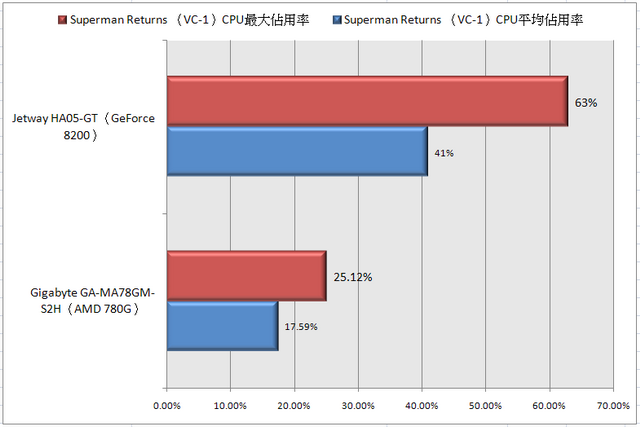

VC-1影片則是用超人,8200播放時的CPU佔用率比780G高了一些,但我拿最新的PowerDVD 8似乎有不同的結果,由於8200整個驅動程式問題頗多,或許8200有內建傳說中的PureVideo HD 2.0?只是目前測試結果還是輸ATI UVD。


HTPC最佳選擇是...?

從ATI和NVIDIA開始在GPU導入新格式的硬體加速,過了將近三年,我們終於能在低階合板上播放1080p H.264影片,不需要強力CPU、也不必插獨立顯卡,再也沒有詭異的硬體「減速」現象。當看到4850e以不到20%的CPU佔用率播放1080p、40Mbps高流量的H.264影片時,我超後悔去年就裝HTPC,幸好是拿爸媽當實驗品,科科,如果是我自己的一定哭死。

毋庸置疑,目前HTPC的最佳選擇就是AMD 780G,低耗電而且硬體加速技術比較強,其實NVIDIA GeForce 8200也不差,只是上市時間延後、驅動程式和特殊功能現在都還沒Ready,加上耗電、3D效能、影片播放都略輸一些,除了這些全都輸給AMD 780G以外,並沒有其他嚴重缺點。這邊輸一點,那邊輸一點,累積下來再考慮C/P值,現在要選哪邊就很明顯了,難得AMD可以把NVIDIA打的該該叫。

可大可小的780G
780G是非常非常棒的IGP產品,ATI在製程與影像技術上追高標準,終於在IGP晶片組上開花結果,硬要雞蛋裡挑骨頭的話,就是不支援HDMI 1.3有點小可惜。而技嘉 GA-MA78GM-S2H也是很讚的780G板子,上市時間早,端子&功能完整、好超又不貴,難怪熱賣到缺貨,是少數我測完會想買的產品,但小小心願:如果能做全固態電容就更爽了。

看過780G的表現,若只做成入門小合板有點可惜,超頻性高的北橋加上功能豐富的南橋,掛上大型熱導管、多相電源模組、全固態電容,780G做成ATX大板子也很有看頭,和高階790FX的差別其實只有CrossFire串連的速度和數量而已,但價格一定漂亮很多,會是相當不賴的AMD平台中階板,對不玩3D,只要CPU效能的人很方便。

另一方面,780G更適合做小或準系統,拿掉多餘I/O改成mini-ITX,全機被動散熱,包作業系統、播放軟體、遙控器、薄型BD光碟機一起出貨,再弄個精美時尚假Mac外殼,就是一台懶人專用可播藍光「偽PS3」了,比真的PS3更小台更安靜更省電,還能掛BT和字幕。

Intel版HTPC也值得期待!
有些人可能希望用Intel Celeron E1200超級小羊組HTPC,不妨再稍等幾週,NVIDIA MCP7A就快上市了,還不確定最後型號,但就是GeForce 8200的Intel平台版,即使不支援VC-1完整加速,但AMD不會出Intel平台的晶片組,而NVIDIA要踢爆Intel的IGP根本是易如反掌。

自組HTPC比較麻煩的是機殼和軟體,但01上熱心的魔人很多,分享過不少奇技淫巧,這裡列出幾篇實用性非常高的文章讓大家參考,希望大家看片愉快 :)

[分享]SilverStone SST-LC04--銀欣 slim type小型HTPC機殼
[開箱文]可以當HTPC的小型機殼極致空間運用 聯力 PC-A01 開箱實裝!
[分享] 打造自己的HTPC,迎接1080P的時代
[分享] 迎接奧運1080i的第一步: HTPC
給HTPC用的免費 媒體中心解決方案 meedios+kmplayer+foobar2000 組合
我的第一台HTPC、大家族的歡樂泉源~
使用ATI Remote Wonder搭配Girder遙控KMPlayer
[分享] 偉訓薄型迷你機殼76J3蘋果白 (圖多)


2008年DIY電腦播放機,Full HD HTPC 最佳選擇!

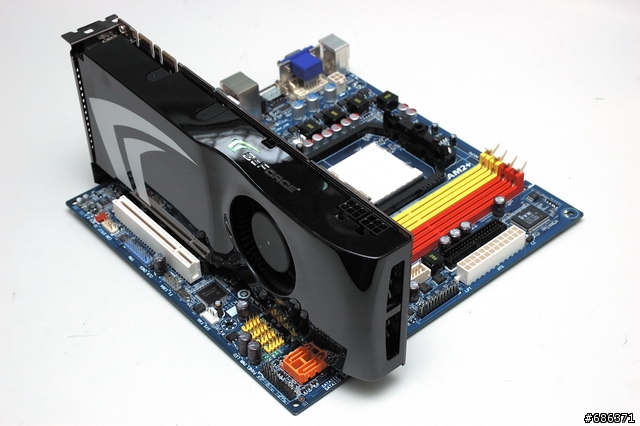

最後來張一樹梨花壓海棠的照片,天啊,我真想把9800GX2插在mini-ITX板子上
這是傳說中的沙發嗎?
媽~我在這裡!


G.F 的好文絕對是勸敗的最後一根稻草,
下一部電腦:Full HD HTPC G.F Version!
G.F wrote:
但RS780也有PCI-E 2.0 x16的通道插獨立顯卡,並可拆成x8/x8做CrossFire。


官方說法:
RS780 的PCI-E x16 沒辦法拆成 x8/x8
要等晚一點上市的RS780D
大大你的北橋散熱片跟我的版本不太一樣耶,我買到的是平的散熱片像南橋那一種,待機摸起來都有點燙說

不像大大的是凸起來的散熱片
另外不知道大大這一顆散熱片是怎麼拆起來的,因為看起來好像是固定在上面的( 像CPU散熱底座)?

如果可以拆的話我也想來換一個散熱片加風扇,請大大給點意見
好詳細的測試,讓大家對780G及MCP78有更深入的瞭解!

聽說這兩大支援硬解的晶片組都無法硬解"1080P"的Mpeg2編碼.

G.F大能證實一下嗎?
還有一個問題是否可以請教一下??

主板上的HDMI 是否可以輸出"位元流"的音效?? 或是否可以輸出LPCM 的音效格式呢??
nakamichi

G.F wrote:
2008年全新內建顯示合板
DIY HTPC重點是低價和省電,最重要的零件就是內建顯示晶片(Integrated Graphic Processor,IGP)的主機板,去年我裝機的時候沒啥好選擇,當時ATI和NVIDIA的IGP我認為都有點誤導消費者,印著AVIVO或 PureVideo影像加速logo,產品規格裡含糊不清地寫「支援MPEG-4解碼」,但「支援解碼」不代表有「硬體加速」,結果兩邊都只支援MPEG -2/WMV9的加速,裝低階CPU根本播不動新式的1080p影片,最後我挑了最便宜的Intel 915G,影片加速直接用獨立顯卡解決,其實有點兩光。...(恕刪)


所以意思是690G不支援硬體的VC-1跟H.264的解碼嗎??

我一直都搞不清楚?
蠻完整的測試
780G倒是可以認真考慮敗入的HTPC平台之一
有閒錢在來去組一台
來開動物園
請問一下測試平台的CPU是Intel Core 2 Quad QX6850 @3.4GHz??
是筆誤吧

無論如何,GF大辛苦了,這篇文章寫得真好
actt wrote:

所以意思是690G不支援硬體的VC-1跟H.264的解碼嗎??

我一直都搞不清楚?不知...


我本來一直以為有,但實測之後確定是沒有,照理說WMV9和VC-1是很類似的,支援WMV9應該也會有支援VC-1,但沒有就是沒有,690G只支援MPEG-2/WMV9加速,最多就是放DVD和微軟的一些WMV HD影片。
