煩請大家慢慢看吧
先說明 我不是木工 (看也知道 用電鋸都切得歪歪斜斜的) 我更不是電工 (看我拉線就知道了) 更別說焊工或是水電工 (當然如果有宣宣 我去當水電工也是可以的) 我從來沒學過任何的這些東西 我只是憑著一股氣去把這個東西做出來 因為美國有人做出來 但是他們的做法是很簡單的 我們是中國人 當然要做得更好一點 免得被人家給看低了 但是我的完工不完美 所以我會不停的修 修到這台東西跟外面的機台長得一模一樣
廢話不多說了
看圖吧

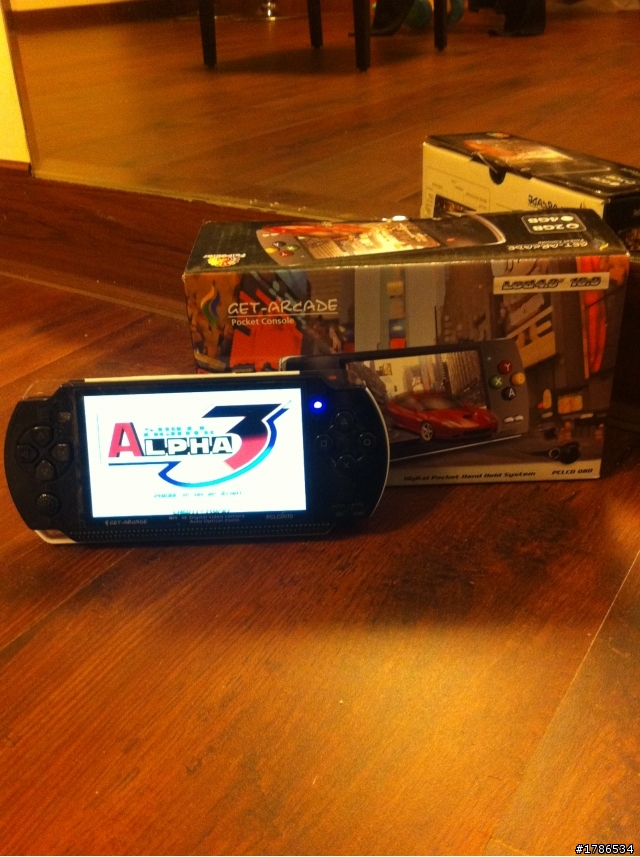

以前認識的一個朋友工廠做的 網拍一大堆 俗稱MP5
居然可以完大型機台的快打旋風 但是我手殘加上那個死人十字鍵 我怎麼樣都發不出"洪溜拳"

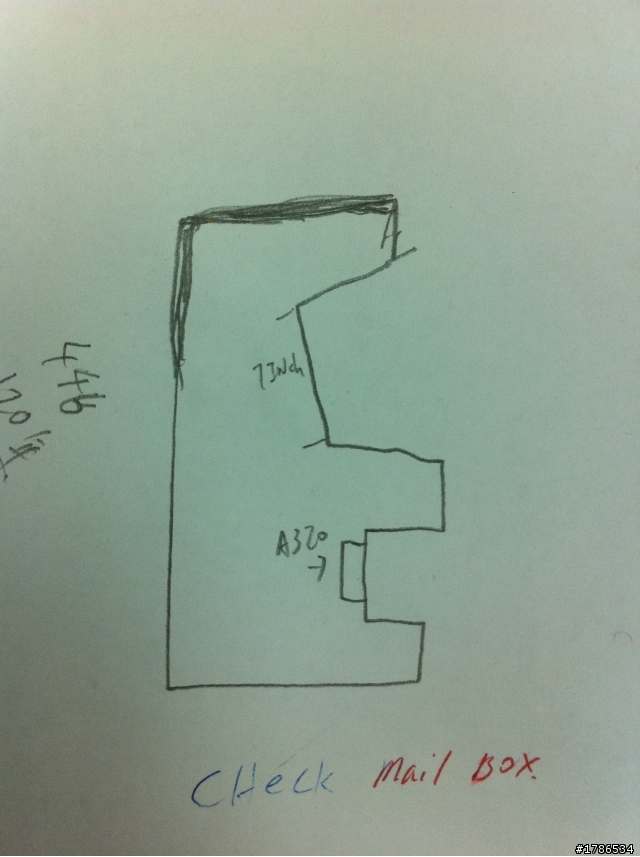

所以我就想 那做個大型機台的樣子來玩好了 反正我電玩週邊很多 可以拆材料來用 (切記 一定要畫好一點圖啊 這張如同幼稚園般的圖讓我後來吃了很多苦)

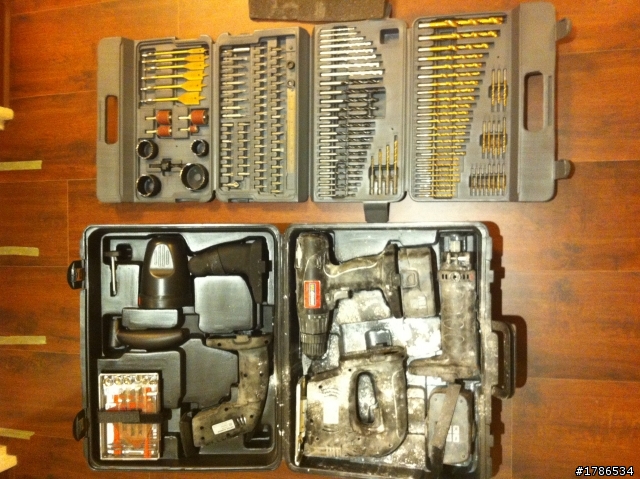

準備工具 電鑽 電切 電磨 只差沒拿個電動按摩棒出來 還有些工具沒照出來 包括 N個螺絲 20W的焊槍 非常多的電線 跟一些很不常見的東西

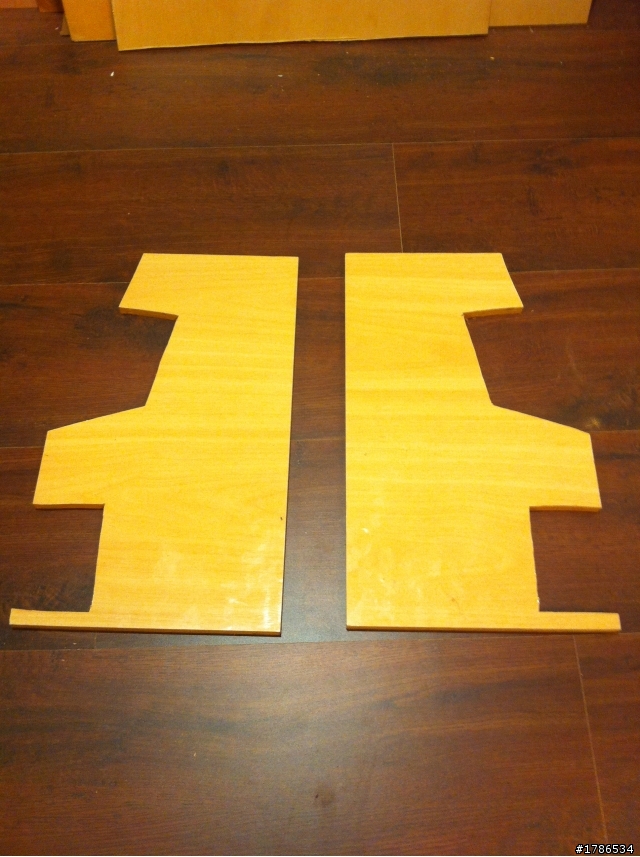

切出兩片邊板

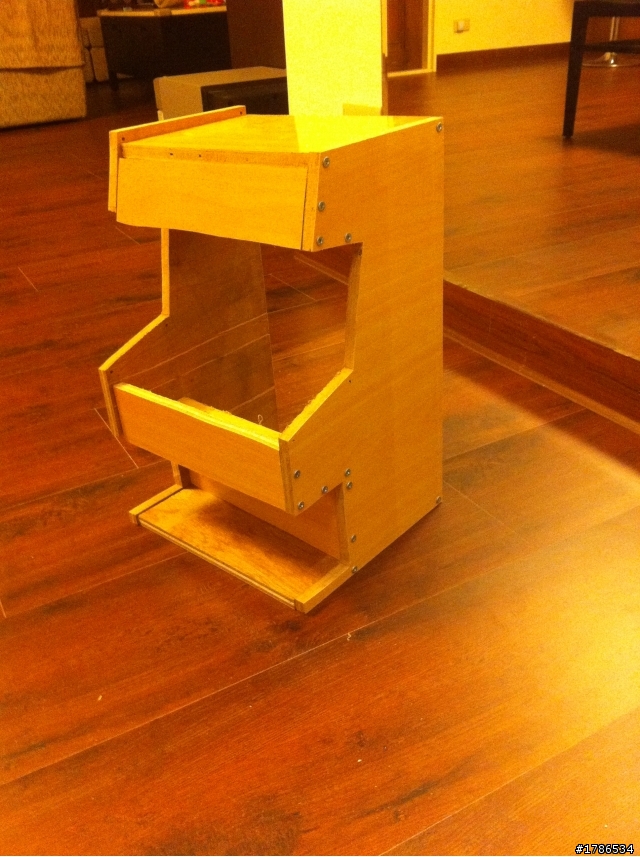

試鬥起來的樣子

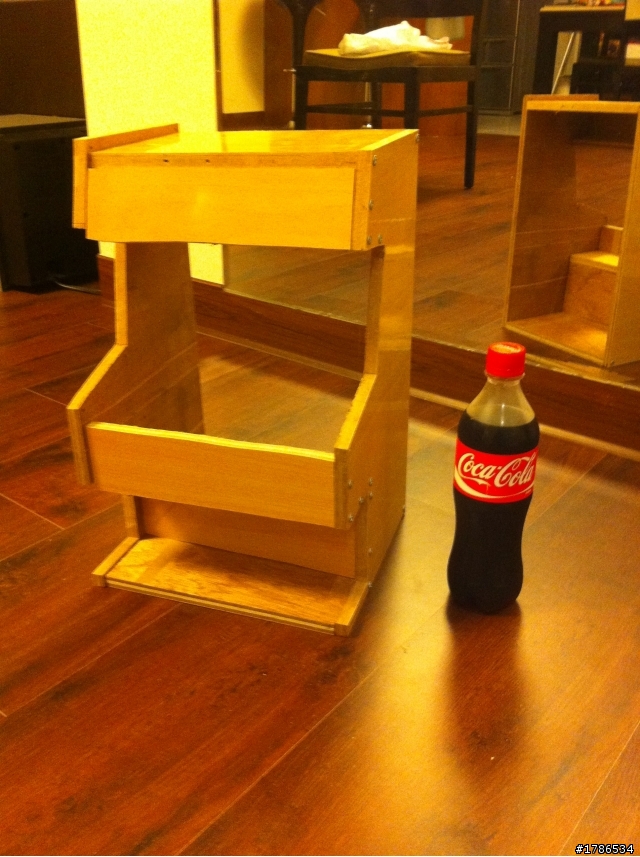

放了瓶可樂給大家看看有多大

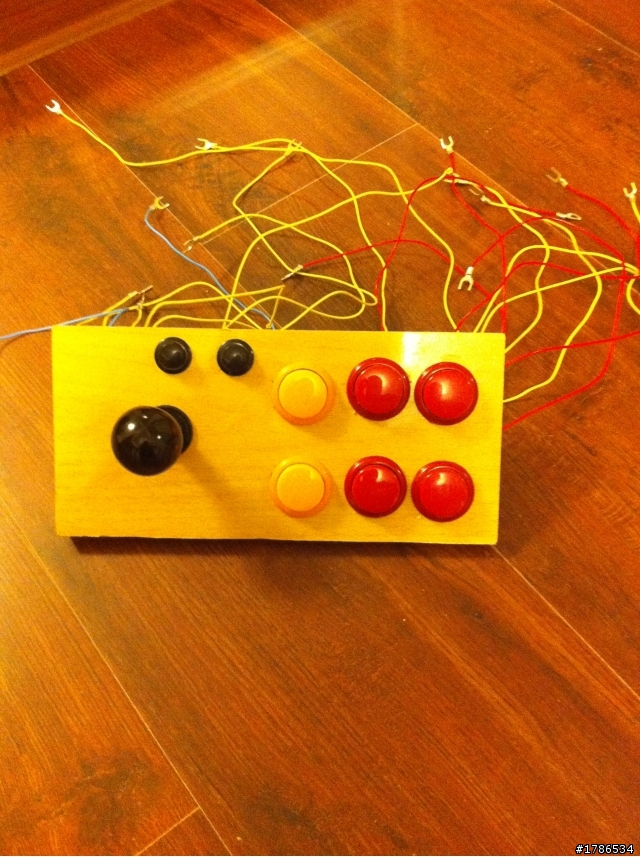

拆了一隻爛大搖桿的零件來當控制的零件 故意弄成快打的排列方式 兩顆小按鈕 一顆是START 一顆是投幣

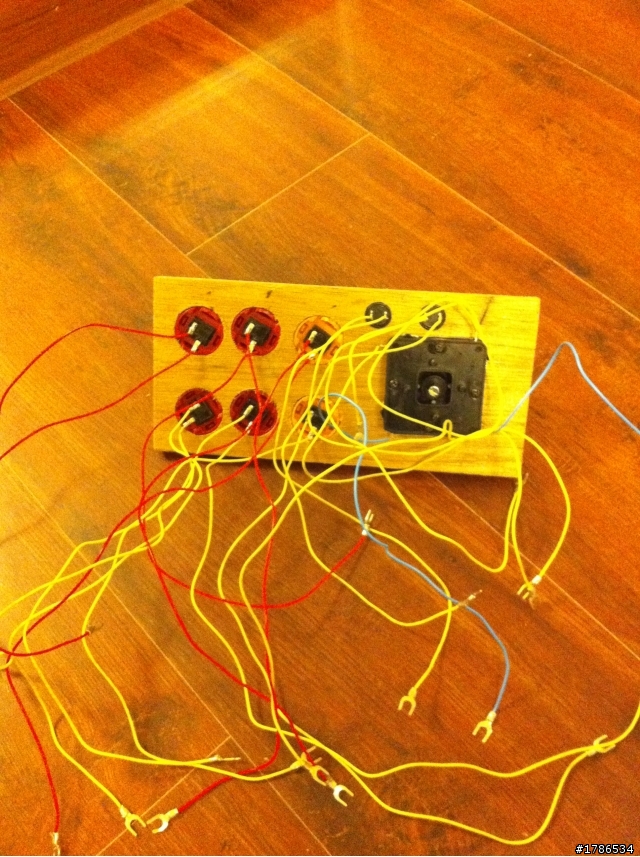

控制面板的背面 我知道很亂 但是我看得懂啦

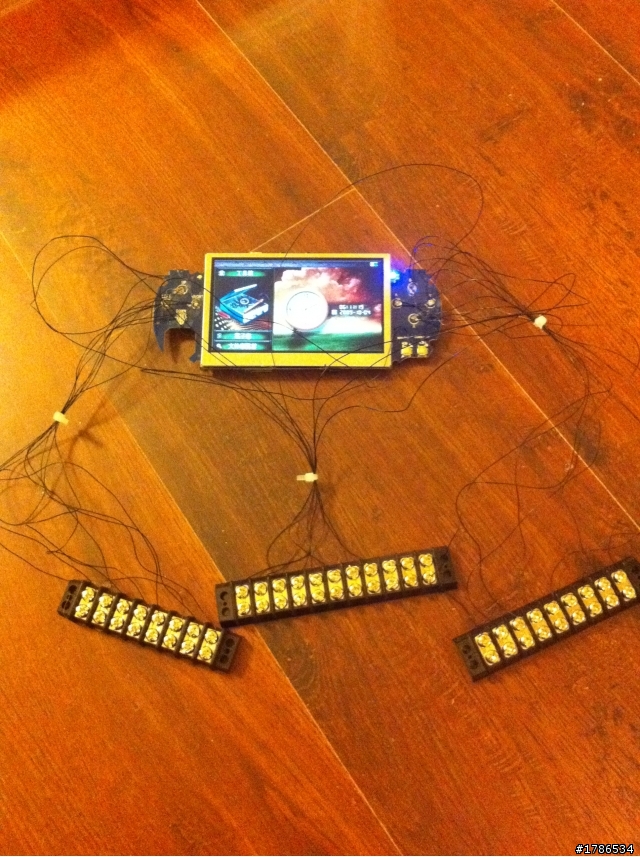

主機被我拆了 將所有的按鈕跟方向都焊了出來 背面沒照到 我將充電池給拆了 直接裝上一個變壓器 不用充電 因為這台東西 永遠都不會再是 攜帶型的了

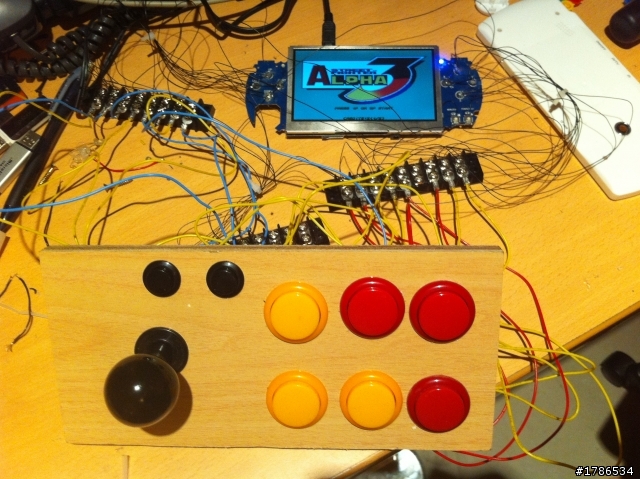

將控制板與主機連接測試 媽啊 真的好多線

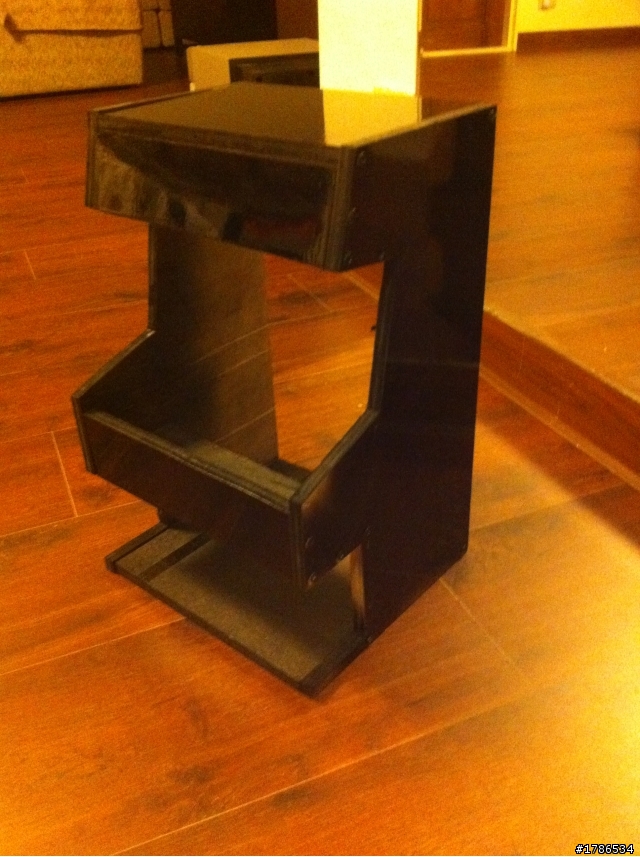

原木的不好看 所以我自己噴漆 黑色的比較看不到不好的地方

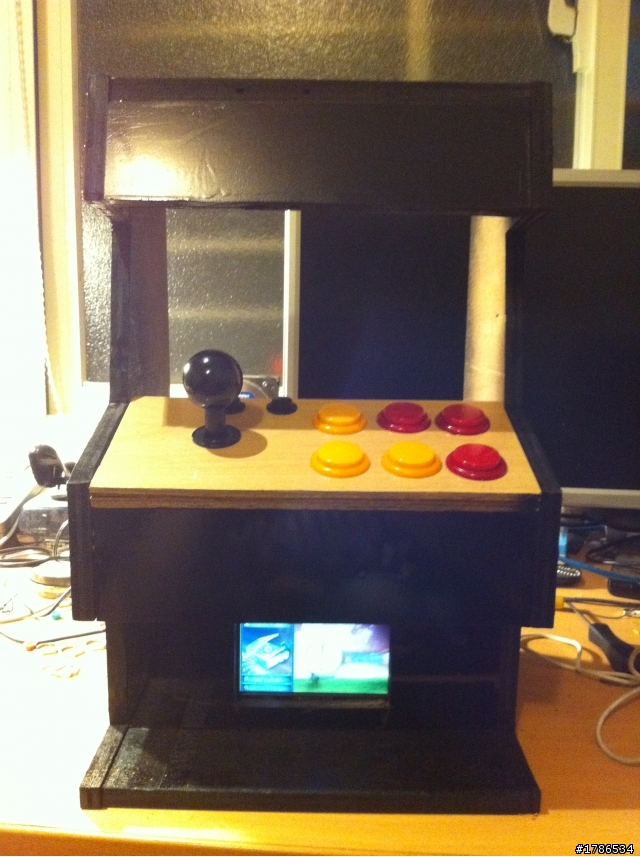

控制板加上主機 你們應該會問 幹麻把主機放在下面 這樣怎麼玩 其實改裝的重點就是 我要接一台七點三寸的小螢幕來玩啊

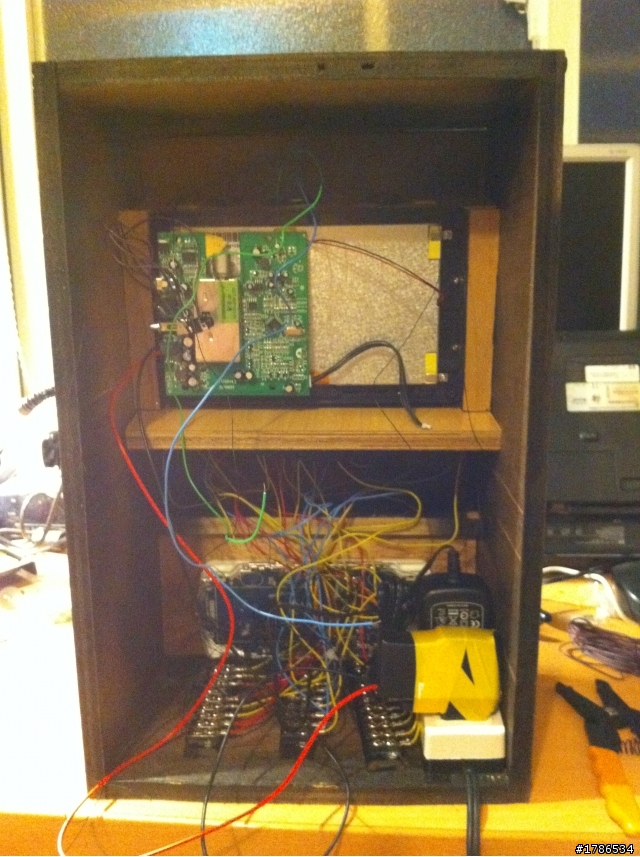

看一下後面接上螢幕之後的線路 我把喇叭也都拆掉 在機台的上方挖了洞 把喇叭塞到那裡去了 所以在玩的時候可以聽到很棒的音效

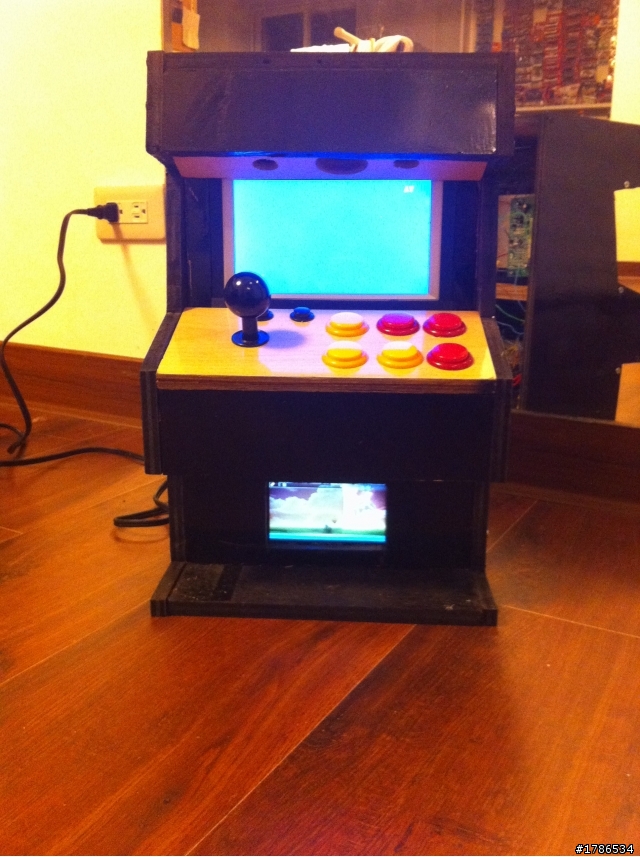

開始測試主機加上螢幕的樣子 下面主機跟上面畫面都開著

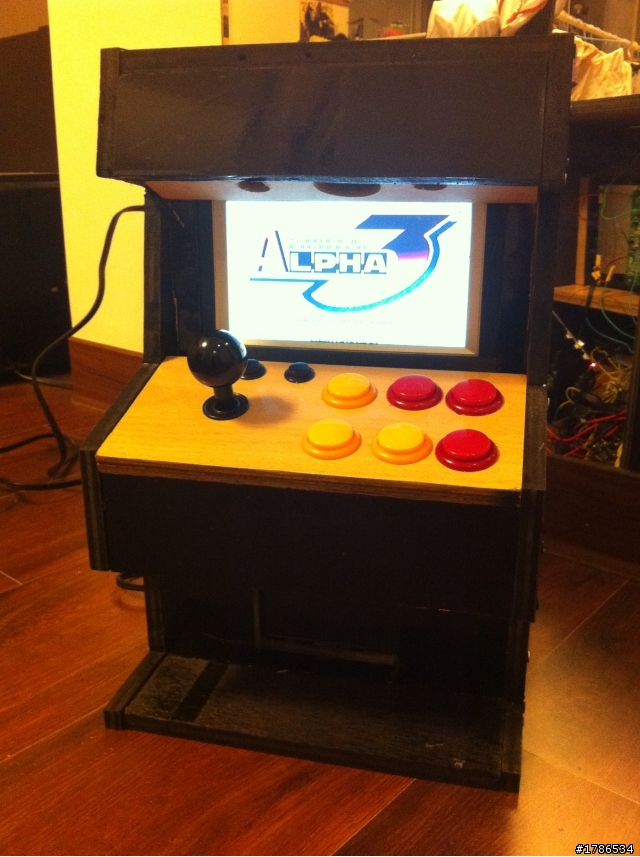

這個銷魂的畫面啊 多大台啊 只差沒投幣孔罷了

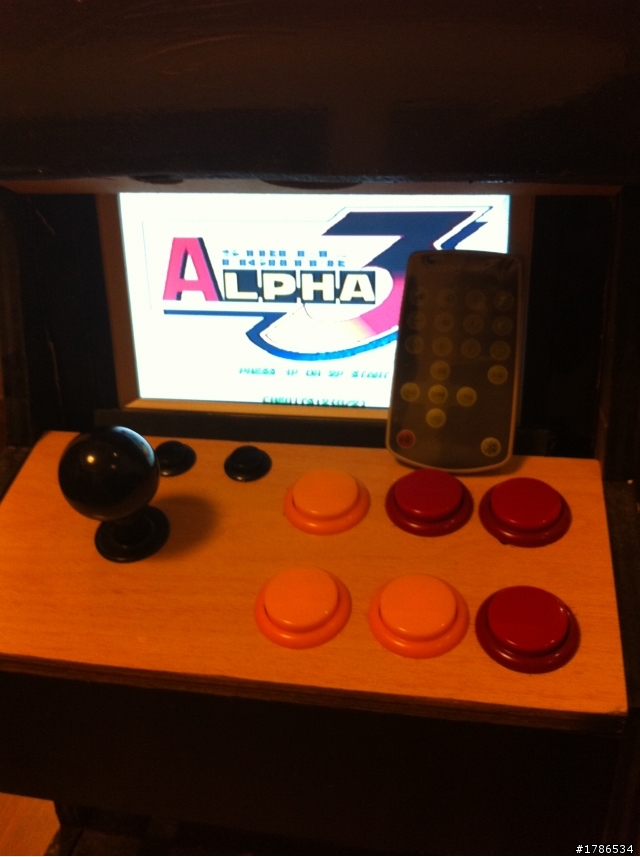

七點三吋還配了搖控器 準備接上電視 不玩電動時可拿來當電視看或是外接DVD也是OK的
飲酒過量 有礙健康

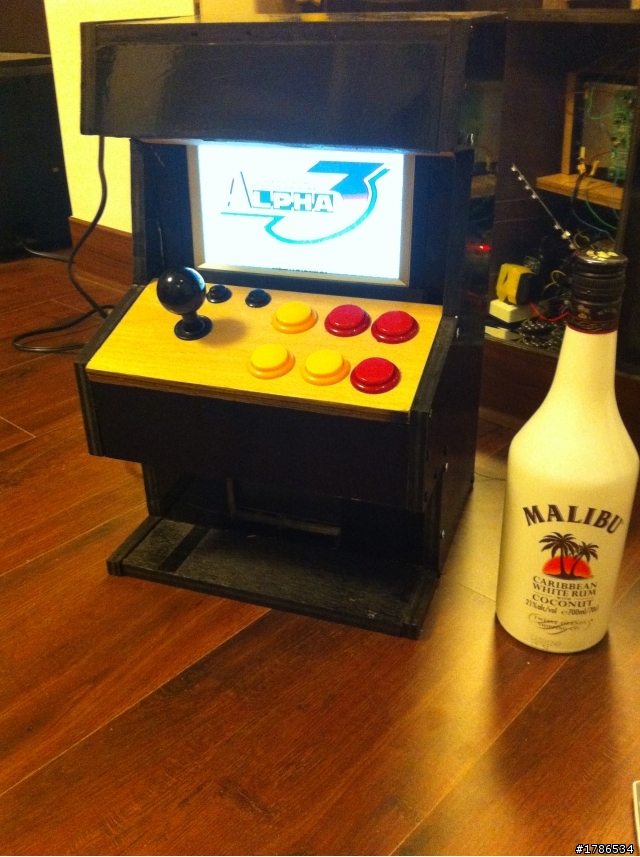

最後一張相片 因為這個鬼DIY 我想我該喝點酒來慶祝我終於完成了
飲酒過量 有礙健康
題外話: 可能大家有問題 我就先把一些細節講清楚 主機可以玩模擬器 所以可以玩很多遊戲 本身主機的按鈕排列是亂來的 我把控制版上的按紐照著大型機台的排法排上去的 我再強調這台木工做得沒有很好 我有空會去重做一個 會弄得更漂亮一點 另外任何人有任何問題 歡迎來問我 我自己如果有人幫我 可能完成的時間會更早 以下為大概的時間
切木 一天
拆機試機 三天
焊接測試 五天 (因為我一直被燙到 也弄錯了一些排線)
鬥起來 三天
最後測試 一天
我總共花了我三個週末做完這台機子 $$$就別說了 這只是一種樂趣 講到錢 可能會哭出來
如果有任何人想自己做一台 就來問我吧 這台機子 等我完成百分百之後 就會盡快的po新的相片給大家看的
感謝大家的收看
計劃三將要進行 此機台縮小百分之七十的迷你機台正在製做當中 更高的技術啊
3/2 更新
今天把開關都弄好 所以開機只要在旁邊兩個開關就可以開了 做了貼紙 準備貼一堆遮醜的貼紙 貼了之後會再貼相片上來
應觀眾要求 把零件的價錢ＰＯ上來 都可以在網拍買到喔 工具的價錢我就不打上來了 因為粉貴
電玩ＭＰ5主機一台 ＄1250 (朋友價 拍賣被砍價為1500-2500）
七點三吋螢幕一台 $1800 (大陸買回 台灣太貴）
木頭 $350 (還有剩下兩片 一大片切的 永和比較便宜）
排線插座 ＄100 (因為空間問題不能一次買一大排的 所以用了兩個十二 一個十的）
變壓器 $270 （不用電池 直插方便）
延長線加兩頭的插座 ＄150 (用好一點的 免得燒掉）
搖桿加六顆大按鈕 $FREE （拆舊搖桿來用的 真的算起來是五百）
兩個開關 ＄40
兩個小按鈕 ＄50
電線 羅絲 雙面膠 束帶 ＄250 （大概算 因為我花得不止這個錢）
燙傷買藥錢 ＄400
成本為 4260 沒加上燙傷藥錢 因為那真的是自找的
3/5 再更新
一堆人問我是否很閒 其實我有很多事要做 一點都不閒 我現在來講解一下 為何要做這個東西
其實
其實
就是因為

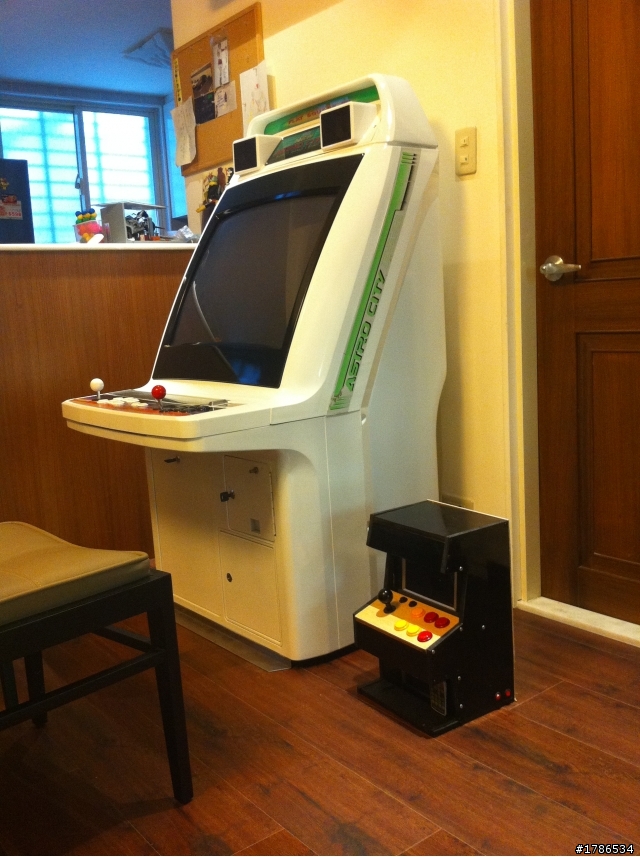

我想拍疊疊樂 ＡＳＴＲＯ ＣＩＴＹ耶 再弄一台更小台的來玩 哈哈哈哈哈
