[教學] MD線控維修（SONY RM-MC35ELK）

型號：SONY MD線控 RM-MC35ELK

症狀：線控每個按鍵的功能會亂跑，像是要調升音量時，竟然越調越小聲；當要切換下一首歌曲時，動作竟然成為音場模式切換...

診斷1：東西放太久，受潮了（瞎猜＆亂掰）

診斷1的處方：重新買一個線控，不過這東西本來就已經停產了，就算不買二手買新的，也是放了很久，擔心會有同樣的問題，而且還有些小貴...

本來都已經要下單了，但想著都是要丟掉的東西了，那不如拆開看看。（請耐心看完）

拆解步驟：
⬇線控原貌⬇

⬇第一步要先從上方銀色小蓋子下手⬇

⬇用小型一字型起字輕輕挖開⬇

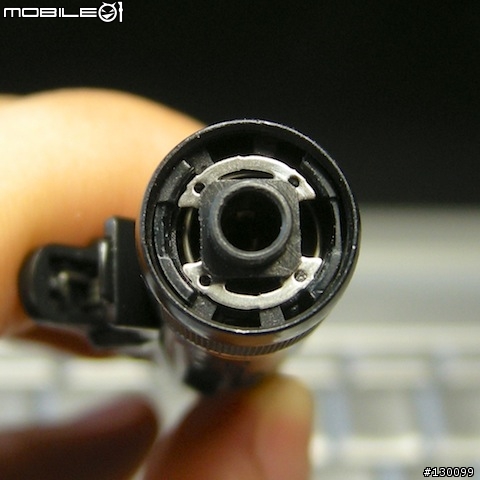

⬇可以看到兩片彈簧片把音量旋扭固定住⬇

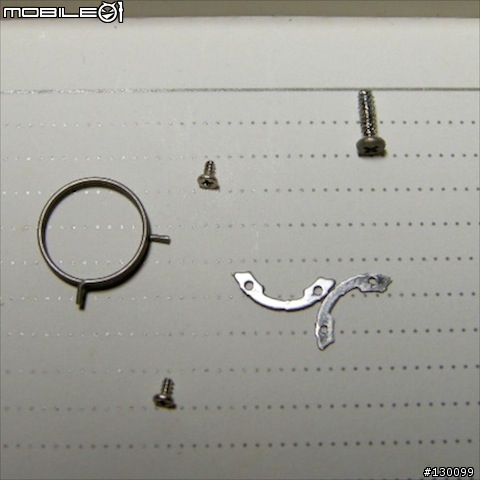

⬇將兩片彈簧片拆出後⬇

⬇把音量旋扭往外抽出⬇

⬇接著可以看到有個彈簧圈⬇

⬇為了避免之後裝不回去，我除了把正上方給大家看之外，還將4面都照給大家⬇




⬇接著抽出銀色小環⬇


⬇之後把剛剛正面和背面小螺絲（總共三個）鬆掉後就可以拆開線控外殼⬇

⬇接著就可以看到一片狼藉的景象了...⬇



⬇接著是裸體的...線控⬇

⬇診斷2：我發現線控的訊號線外皮都已經破掉（猜測是因為焊接造成接點附近外皮變質，加上線控中空間狹小，所以訊號線在扭動與擠壓中讓線材外皮破損），裡面的銅線可能因此觸碰到其他訊號線，造成你操作A的時候，可能經由裸線的觸碰，而把操控訊號傳送到B功能去了。⬇

診斷2的處方：將每條線材外皮修補，並讓每條訊號線跟彼此分開。
⬇將正反兩面的訊號線清楚分開⬇

⬇將左右鄰近的訊號線也清楚分開⬇

修補方式：可以自己拿膠（我用普通的膠水）將破所部分修補。建議是除了修補破所部分之外，將相鄰的兩條線中間填補膠水，讓之後組裝時，訊號線不會相互碰在一起，減低未來發生這種問題的機率。好了以後，按照剛剛的步驟反方向組裝回去即可！

經過測試，線控功能正常，沒有誤動作的狀況了！！
