可換殼、可插拔之悠遊卡改造
1. 材料:(1)學生證或icash悠遊卡(2)塑膠會員卡或塑膠片(3)sd讀卡機或usb插座內的金屬彈片(4)快乾(5)雙面膠

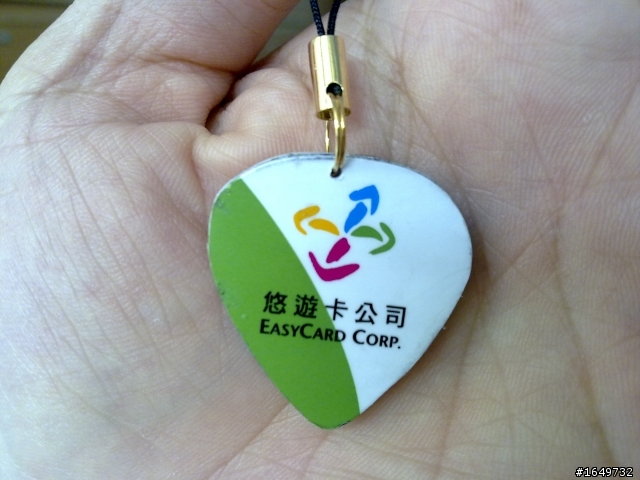

可換殼的悠遊卡

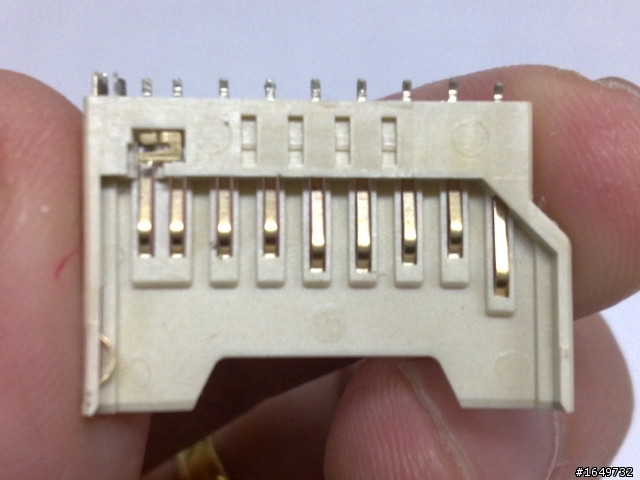

讀卡機中的金屬彈片

可換殼的悠遊卡

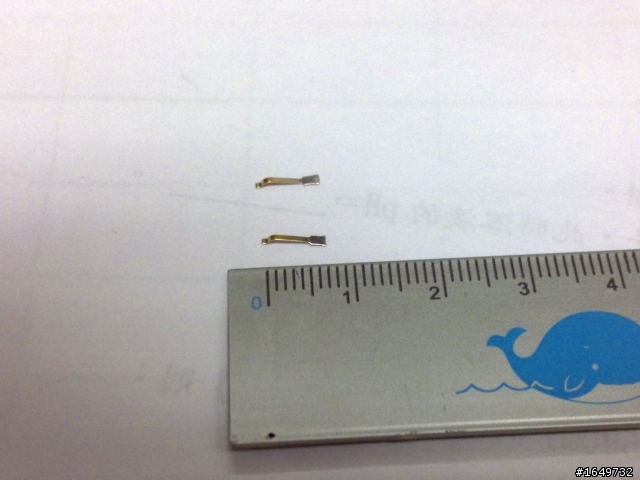

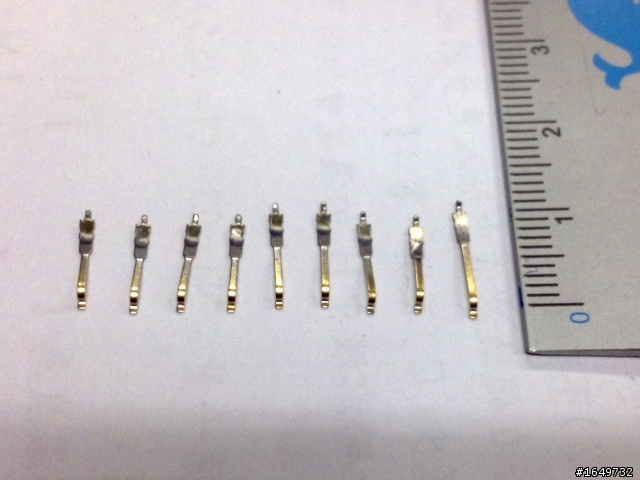

拆下的金屬彈片,一個讀卡機有九片

2. 工具:(1)剪刀或刀片(2)銲槍及銲錫(3)銼刀

3. 步驟:

A晶片卡部分:

(1) 取一張學生證或icash悠遊卡(一般悠遊卡還沒試過,因為它的晶片有三種型式),用led手電筒找出晶片位置,做記號(可參考其他改造文章),並以剪刀剪下適當大小。(尺寸如下圖)

可換殼的悠遊卡

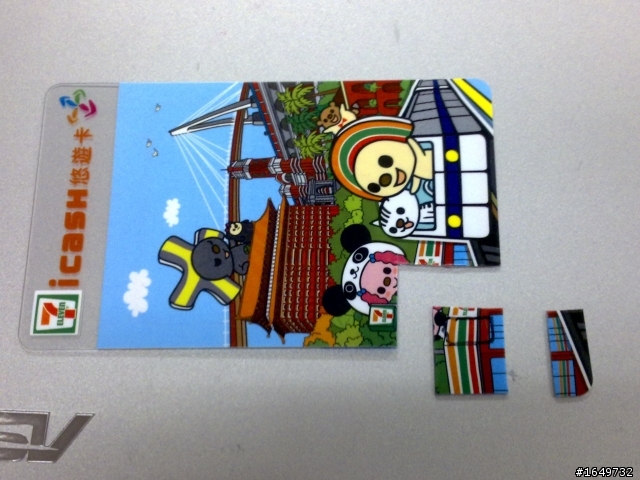

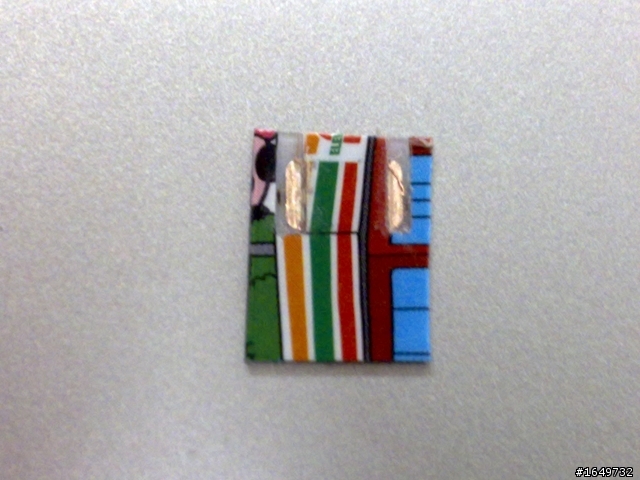

剪下的晶片卡:右下黑色方塊即晶片的位置。

可換殼的悠遊卡

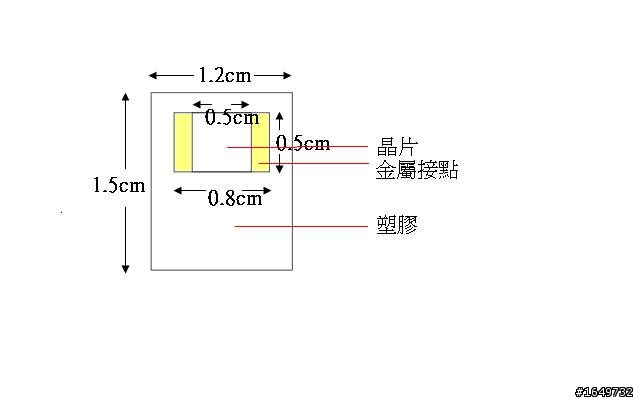

晶片卡的尺寸

(2) 以銼刀銼下晶片卡兩端的塑膠部份,寬度約2mm,使露出兩邊之金屬接面(上圖黃色部分),晶片卡即完成。(金屬接點寬約1.5mm)
※要小心銼,以免傷到晶片,到時加值機會說卡片異常。

可換殼的悠遊卡
以icash悠遊卡銼好的晶片卡

B線圈裝置:

(1) 以0.23mm粗的漆包線,繞直徑約1.2㎝的同心圓約12-14圈(長度約72-75cm)。(面積會大一點點)
(2) 亦可以75cm長的漆包線,直接在直徑約1.2㎝的蓋子上隨便繞圈圈(此法最快速,但是厚度會厚一點,固定的時候要再整理一下)。

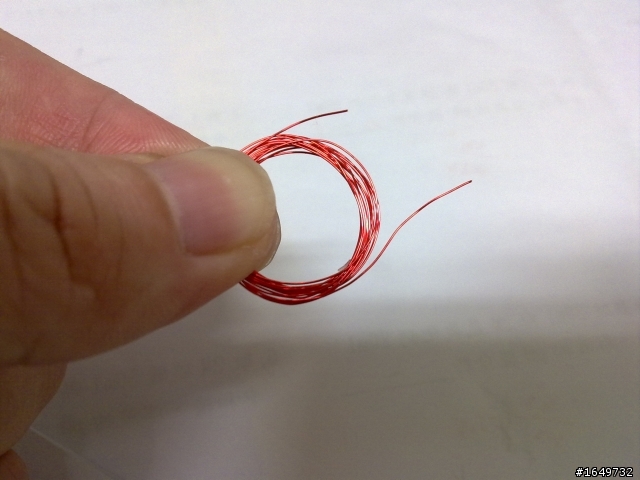

可換殼的悠遊卡
可換殼的悠遊卡

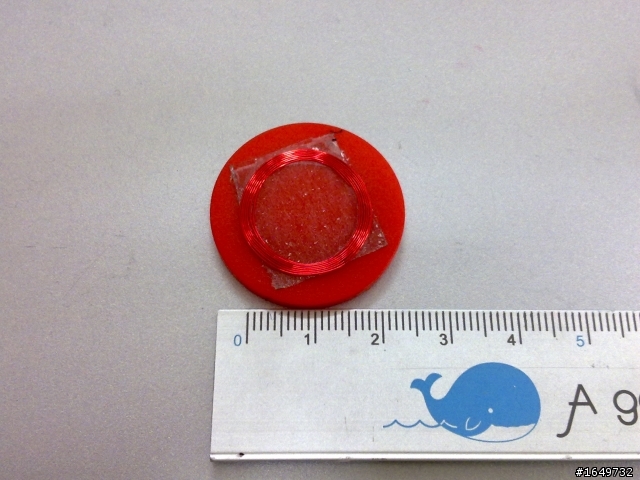

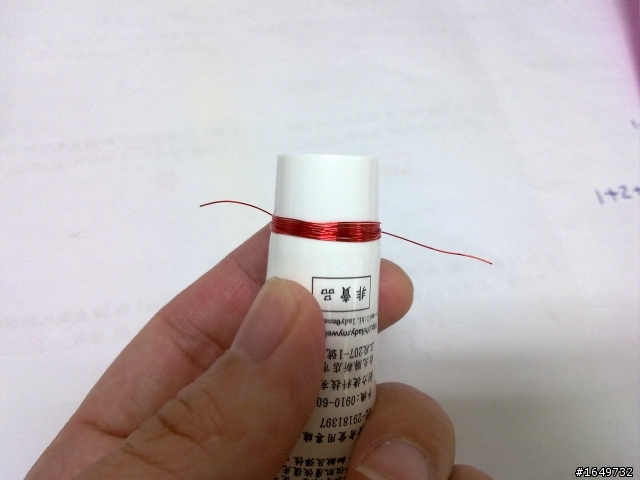

快速法:在蓋子上繞好,再取下

(3) 如果要面積小一點,可以繞雙層的,一層約6-7圈(此法較難)。

可換殼的悠遊卡
雙層六圈

(4) 線圈的兩端的漆刮除,並以銲槍分別銲到兩片金屬彈片上。線圈部分即完成。

可換殼的悠遊卡

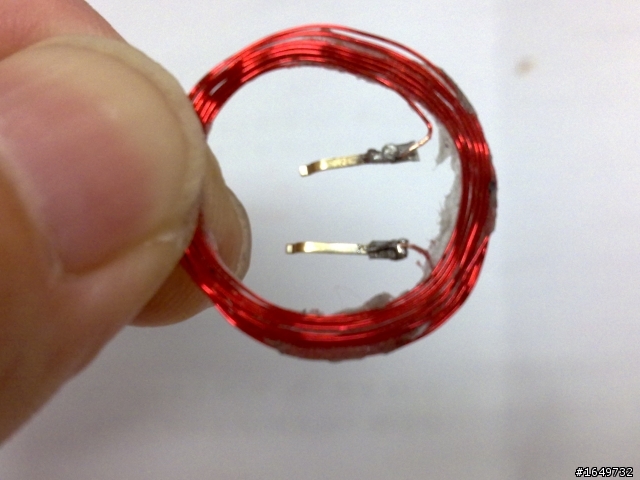

已焊接好的線圈

※焊接好了,要先和晶片卡連接,測試能不能感應。
※金屬彈片的長度要配合晶片卡的長度,彈片突起處要能接觸到晶片。

可換殼的悠遊卡
金屬彈片的長度

C連接裝置部分:

(1) 將剩下的學生證或悠遊卡剪下2片你想要做的圖形(較厚且和晶片卡同厚度),編號為2、3號;另以塑膠片剪下兩片相同的圖形(較薄,作為封面和底面),編號為1、4號。
※2號的厚度不可以小於線圈的總厚度。

可換殼的悠遊卡
可換殼的悠遊卡

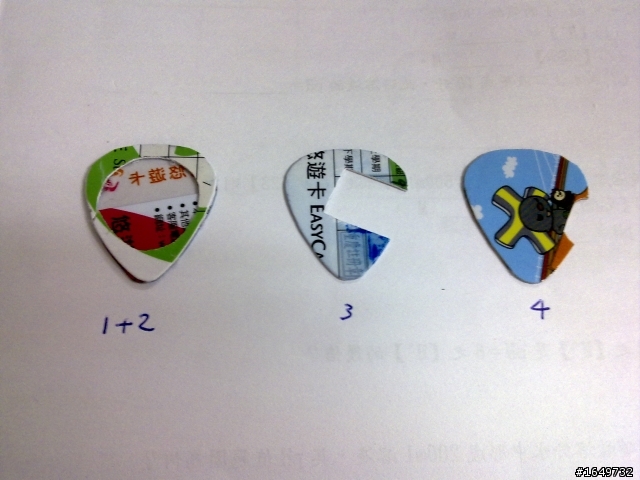

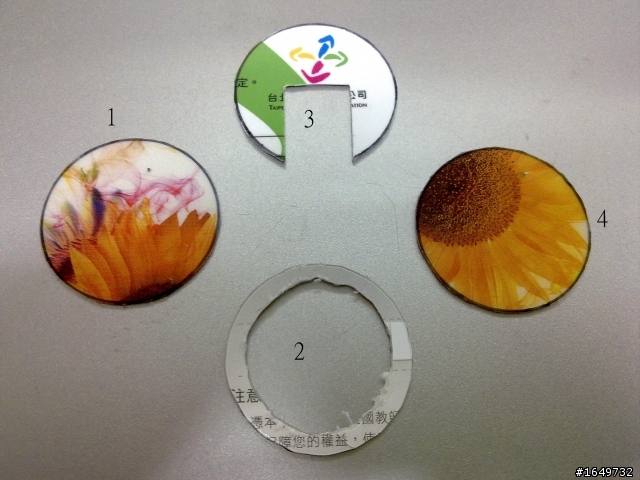

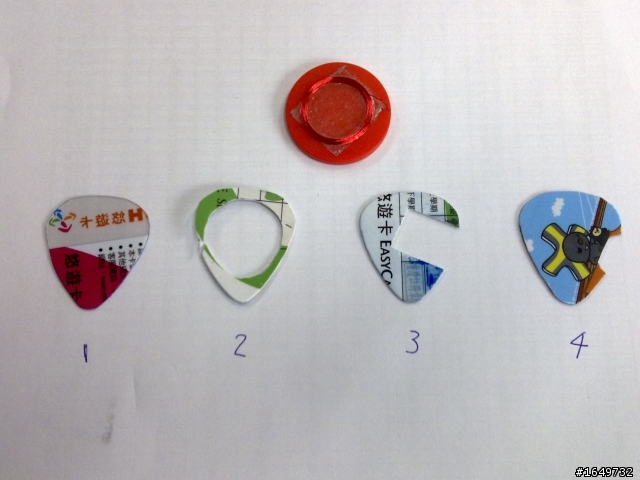

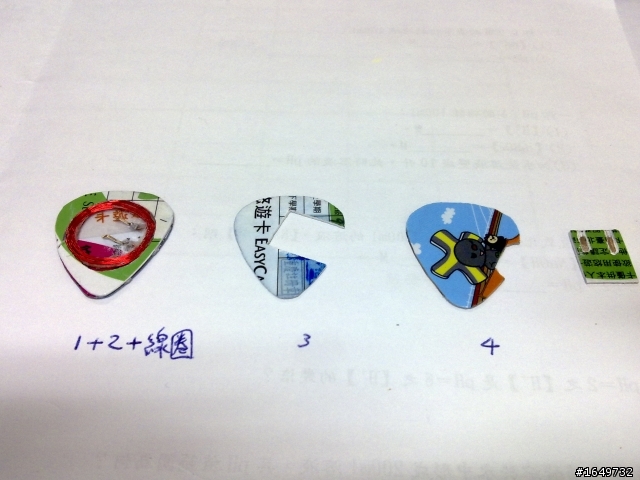

需要的塑膠片共四片,依下而上編號

(2) 在2號上剪下比線圈稍大的圓形(直接用剪刀剪入)。
(3) 在你想要插卡的地方,將3號剪下同晶片卡大小的區域。
(4) 將4號剪下一小圓弧,方便拔取晶片卡用。


D連接裝置的組裝:

(1) 將2號以快乾黏貼在1號上。

可換殼的悠遊卡

(2) 再將線圈貼上,並調整、固定金屬彈片。要調整到彈片和晶片卡的接面可以良好的接觸到。(要將3號先疊上去,才能知道晶片卡的位置)
可換殼的悠遊卡

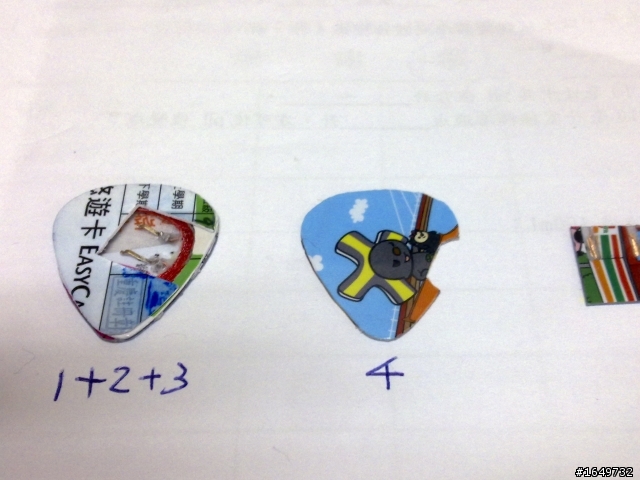

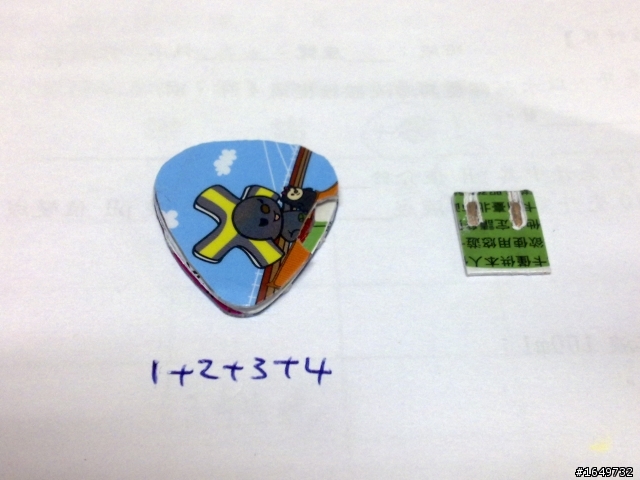

(3) 再貼上3號,最後貼上4號。讀取裝置即完成。
可換殼的悠遊卡
可換殼的悠遊卡

E使用:將晶片卡插入連接裝置即可使用。
可換殼的悠遊卡

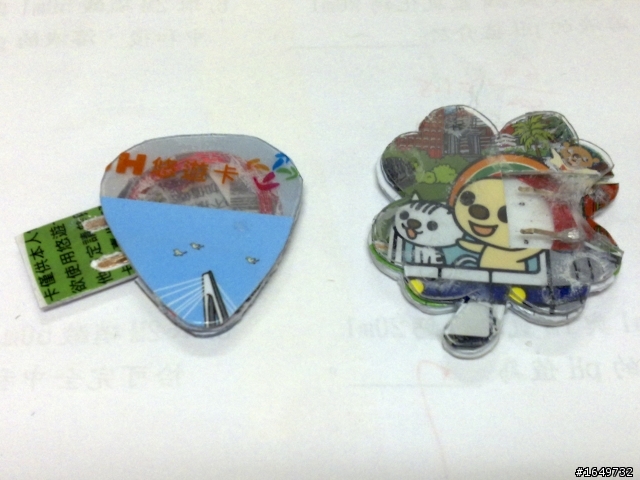

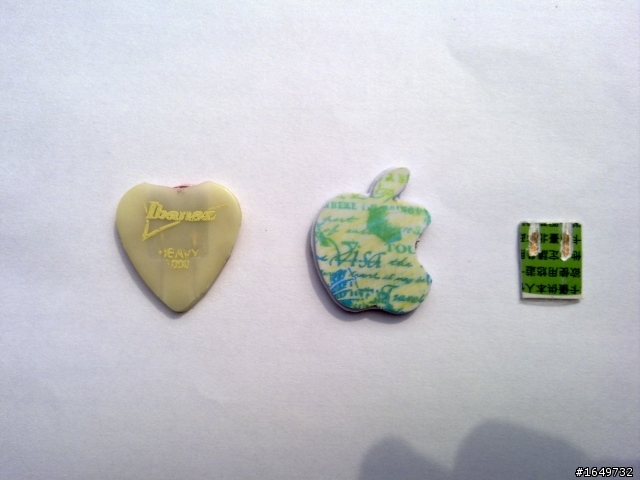

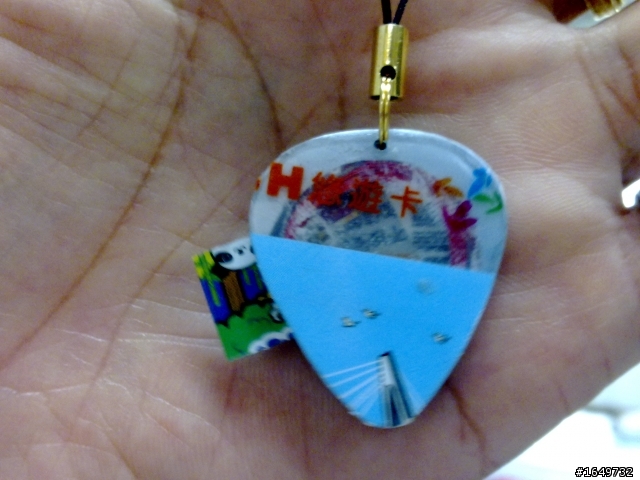

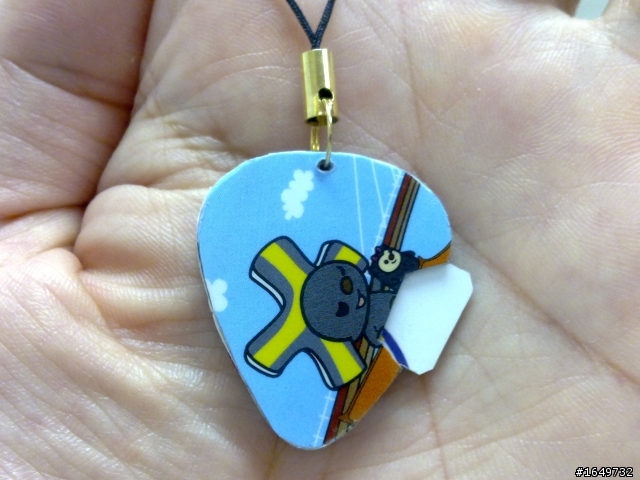

完成圖(快乾易出現白色顆粒)
可換殼的悠遊卡





可換殼的悠遊卡
左邊是用現成的pick挖出凹槽製作(成本高),右邊是用熱縮片塑形後挖凹槽製作。此法較難,聽說有銑床就不難。下面youtube影片即用這兩個測試的。

F測試:請參考下列影片。
http://www.youtube.com/watch?v=Z_MLcFmUMis


可換殼的悠遊卡
可換殼的悠遊卡
