如何用三用電錶檢查繼電器

CalvinC

886分

11樓

CalvinC

個人積分：886分

文章編號：71482853

通常是細的腳去控制粗的腳

小電流電路去通電用吸鐵開或關大電流

這樣了解嗎?

Calvin

https://www.youtube.com/watch?v=1_YfuH_AcxQ

ksl3000

112分

樓主

ksl3000

個人積分：112分

文章編號：71484069

CalvinC wrote:
通常是細的腳去控制粗...(恕刪)

謝謝，大概理解，

再來是實物的操作：

看起來許多是1橫3豎的樣子【上面1大橫，左右2小豎，下面1大豎】

A：最重要的問題：拿一條電線，短暫點任何2點都不會有危險吧？

B：看影片，似乎是點【上面1大橫】及【左或右的1小豎】，

這樣對不對？

謝謝

這樣大概理解了，

C：

ksl3000

112分

樓主

ksl3000

個人積分：112分

文章編號：71484096

CalvinC wrote:
通常是細的腳去控制粗...(恕刪)

謝謝，大概理解，

再來是實物的操作：

看起來許多是1橫3豎的樣子【上面1大橫，左右2小豎，下面1大豎】

A：最重要的問題：拿一條電線，短暫點任何2點都不會有危險吧？

B：看影片，似乎是點【上面1大橫】及【左或右的1小豎】，

這樣對不對？

謝謝

這樣大概理解了，請問

C：【上面1大橫，下面1大豎】這是大電流的2枝腳？

【左右2小豎】是小電流的2枝腳？

所以直接跨接就是：似乎是點【上面1大橫】及【左或右的1小豎】（左或右都可以點一下？有反應就對了？如果沒反應也不會有危險？再點一下另外一枝腳就對了？）

謝謝

ksl3000

112分

樓主

ksl3000

個人積分：112分

文章編號：71484215

CalvinC wrote:
通常是細的腳去控制粗...(恕刪)

不過這樣的推理有點怪怪的？

======

C：如果【上面1大橫，下面1大豎】這是大電流的2枝腳？
跨接不就這兩個點接起來就好了？

【左右2小豎】是小電流的2枝腳？

所以直接跨接就是：似乎是點【上面1大橫】及【左或右的1小豎】（左或右都可以點一下？有反應就對了？如果沒反應也不會有危險？再點一下另外一枝腳就對了？）

謝謝

ksl3000

112分

樓主

ksl3000

個人積分：112分

文章編號：71484762

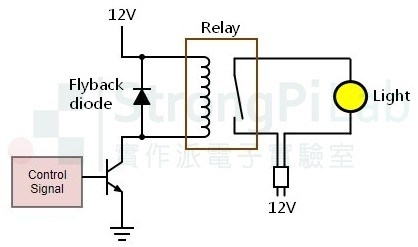

請問鑰匙點火啟動=是控制左邊電路接通？

（【左右2小豎】是左邊小電流的2枝腳？）

然後右邊的燈泡圖（啟動馬達）通電啟動，對嗎？

（【上面1大橫，下面1大豎】這是右邊大電流的2枝腳？）

謝謝

ksl3000

112分

樓主

ksl3000

個人積分：112分

文章編號：71709335

謝謝，

我知道了，

把繼電器的2個小插頭片，接到電瓶的正/負極，

繼電器有【扣】就代表有動作=沒壞。

謝謝

yiy2

445分

17樓

yiy2

個人積分：445分

文章編號：71768303

ksl3000 wrote:
謝謝，我知道了，把...(恕刪)

有動作之後，要測量另外兩支腳接點阻抗才是

ksl3000

112分

樓主

ksl3000

個人積分：112分

文章編號：71772453

yiy2 wrote:
有動作之後，要測量...(恕刪)

謝謝，

繼電器拿出來AB腳直接接12V之後，用三用電表量另外兩隻腳CD就知道了.（三用電錶是切到電阻那邊嗎？AB未接電前，電阻無限大，接電後，電阻變小？）

請問繼電器的4支腳ABCD，A/B有沒有方向的限制（不知道名詞是什麼？）

也就是A一定要接正極嗎？【或正負極都可以？B接另外一極就可以？謝謝】

AB就是1/2；CD就是3/4=
1-檔位開關P.N搭鐵
2-KEY ON正電源
==AB這兩個通電後（也就是電門第三段點火啟動），啟動下面CD這兩個通電=

3-ST訊號線
4-通往啟動馬達
