(已解決) 跪求~熟電子線路修改達人，請幫我檢視這開關要怎麼實現我的需求

mobil123

928分

21樓

mobil123

個人積分：928分

文章編號：63426003

大大的圖好專業

不過小提醒一下，點菸器到開關的電流箭頭好像畫錯了

雷達主機的箭頭好像也錯了

mrq7061

24分

樓主

mrq7061

個人積分：24分

文章編號：63432937

DoverHsu wrote:
請參考，不一定正確...(恕刪)

感謝大大~小弟先5分送上

接下來的繼電器腳位是不是有兩腳正極、兩腳負極?(抱歉對電子不是很懂)

01小十字

1740分

23樓

01小十字

個人積分：1740分

文章編號：63433121

mrq7061 wrote:
接下來的繼電器腳位是不是有兩腳正極、兩腳負極?(抱歉對電子不是很懂)

線色一樣的是一進一出

黑色是接地

另一個是訊號源

不過你煞車要一直踩住才會有訊號源

如果一放就跳開沒動作了！

DoverHsu

85分

24樓

DoverHsu

個人積分：85分

文章編號：63433242

mobil123 wrote:
大大的圖好專業
不過...(恕刪)

哈哈～我畫好一根線後續的就直接複製貼上，沒有特別去注意方向！抱歉啦～

mrq7061 wrote:
大大提供繼電器的規格及腳位怎麼焊接~感謝!!

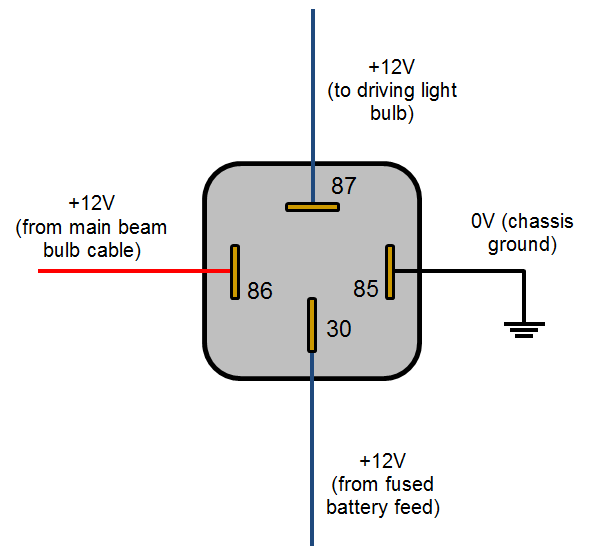

請參考網路上找的圖片～

85,86就接煞車信號和搭鐵接地。30,87就接開關的綠色輸出和雷達主機輸入。
繼電器原理是，85,86是一個線圈的2端，當導通時線圈充電產生磁力，會吸引旁邊的30,87的開關打開或關上，而達到當開關的目的。

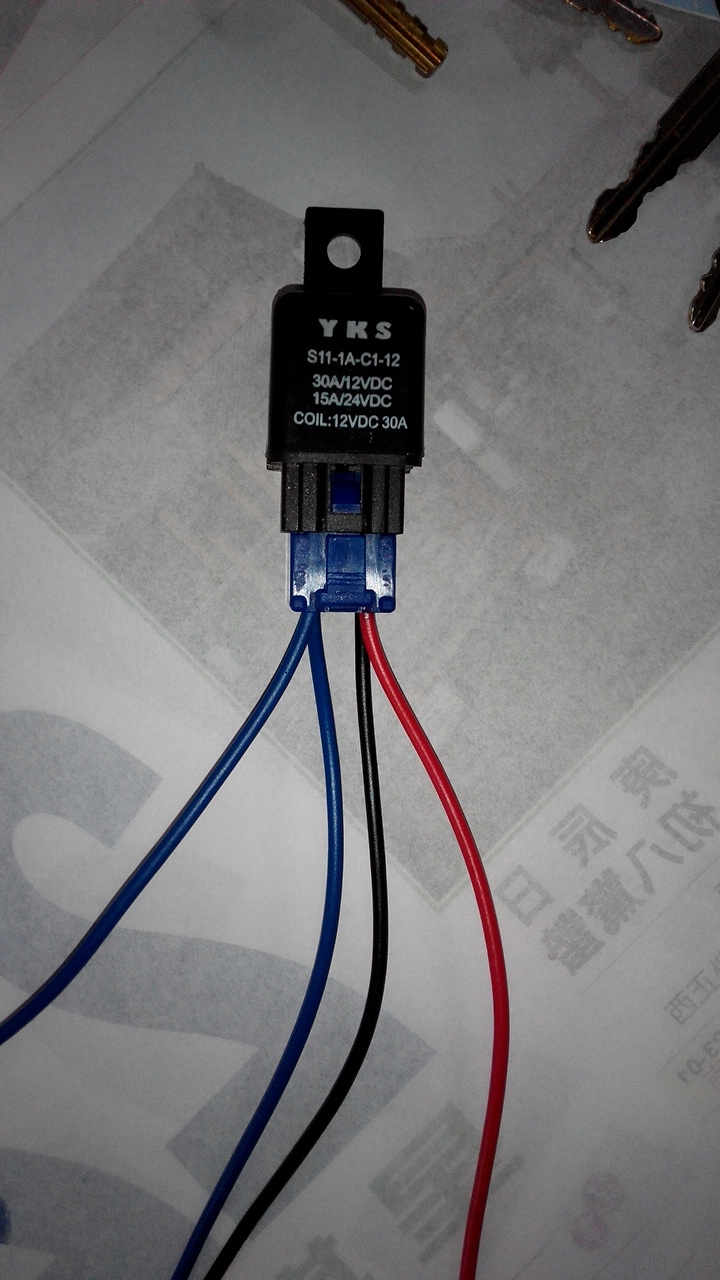

類似這種的可以，車用就買12V的就好，電流量應該都夠用。

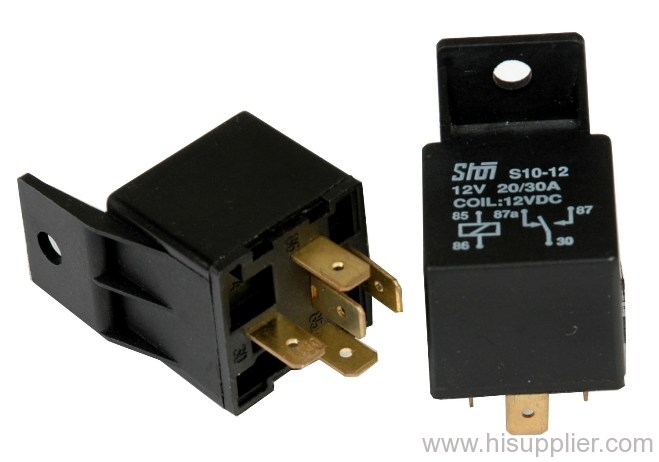

有4pin也有5pin的，也有專用線組可以買。

P.S. 你可以先確認一下你的開關的燈號顯示是哪一根紅線和黑線通路時點亮。或是哪一根紅線是信號輸入和綠線輸出有關係。
P.S. 以上圖片皆來自網路搜尋。

Dover ㊣

mrq7061

24分

樓主

mrq7061

個人積分：24分

文章編號：63436504

01小十字 wrote:
線色一樣的是一進一...(恕刪)

所謂的踩住是要指要重踩才會有訊號嗎?

mrq7061

24分

樓主

mrq7061

個人積分：24分

文章編號：63436573

DoverHsu wrote:
哈哈～我畫好一根線...(恕刪)

感謝大大提供這麼詳細的線路圖 100分

加了這個繼電器後，我是不是就能實現當我發動車子時開關的燈號就會亮起時點菸器供電
而當我踩下剎車時原本靠點菸器供電就會斷電改由剎車供電?放開剎車後就會恢復由點菸器供電?

羊牧

165分

27樓

羊牧

個人積分：165分

文章編號：63436966

01小十字 wrote:
剛剛谷歌了！原來它...(恕刪)

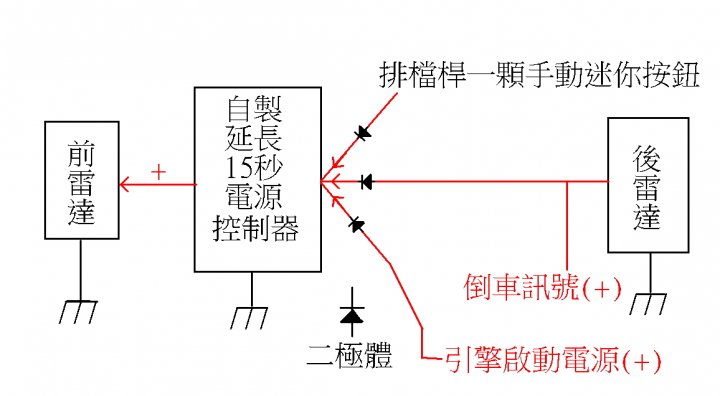

這是我個人前後雷達管理模式

1.平常剛啟動引擎，前雷達啟動15秒，後自動關閉。

2.啟動倒車，前/後雷達同時運作，倒車完畢，後雷達關閉，前雷達繼續運作15秒後自動關閉。

3.依情況需要，自行手動開啟。按一下啟動15秒，後自動關閉。

PS:二極體用來阻絕各自迴路，以免被同時啟動。

Yang-mu

mrq7061

24分

樓主

mrq7061

個人積分：24分

文章編號：63436999

P.S. 你可以先確認一下你的開關的燈號顯示是哪一根紅線和黑線通路時點亮。或是哪一根紅線是信號輸入和綠線輸出有關係。

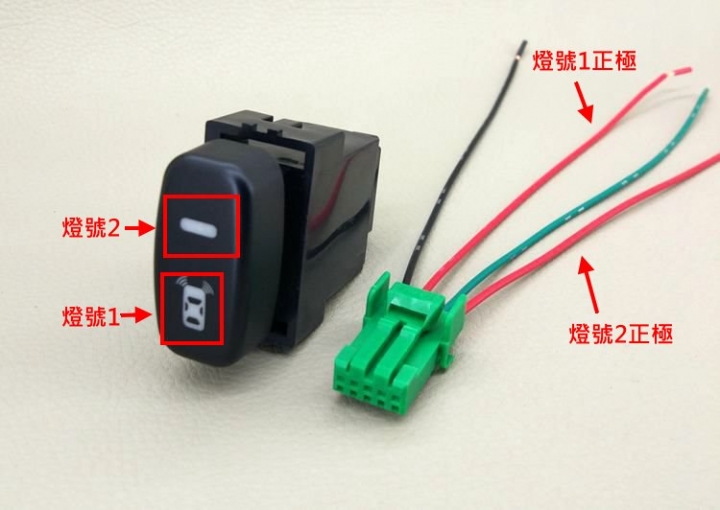

我附圖再麻煩大大幫我看看

當發動引擎時燈號1就會恆亮，當按下開關ON時燈號2就會恆亮
不過你在20樓有發一張線路圖，因為開關有兩條紅線，一條是控制燈號1另一條是控制燈號2
就你的線路圖來看我哪一條該接點菸器?哪一條該接剎車正極?
