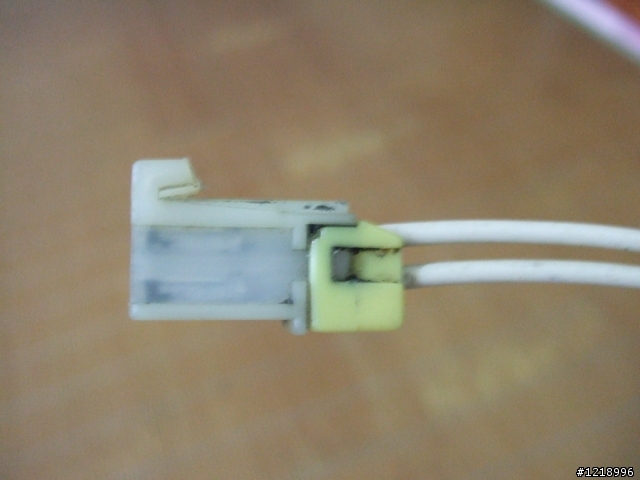

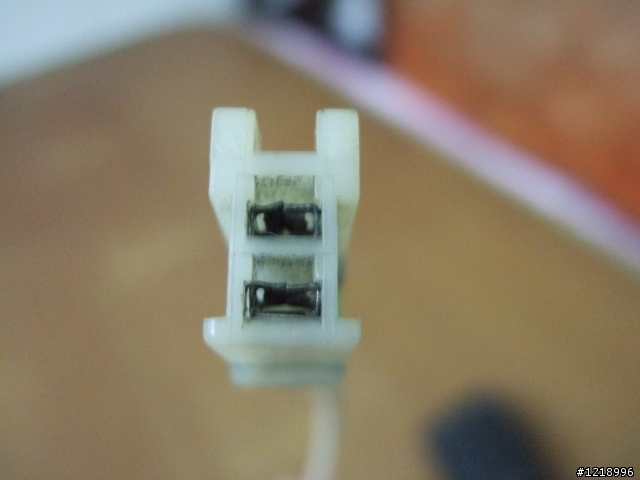

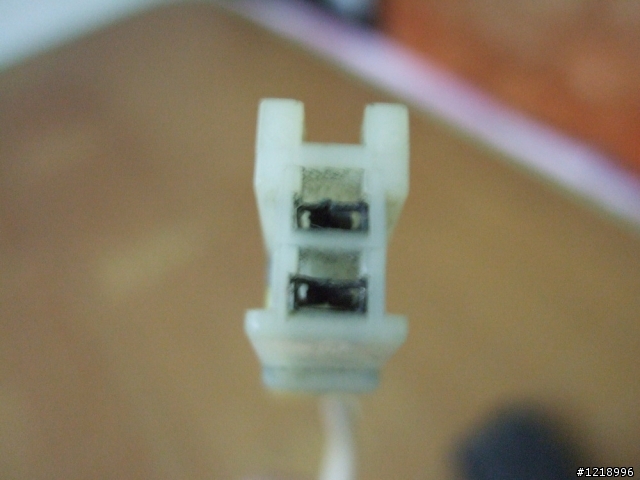

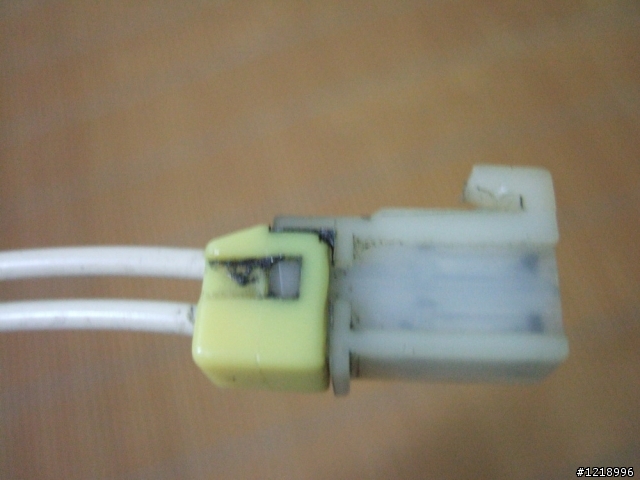

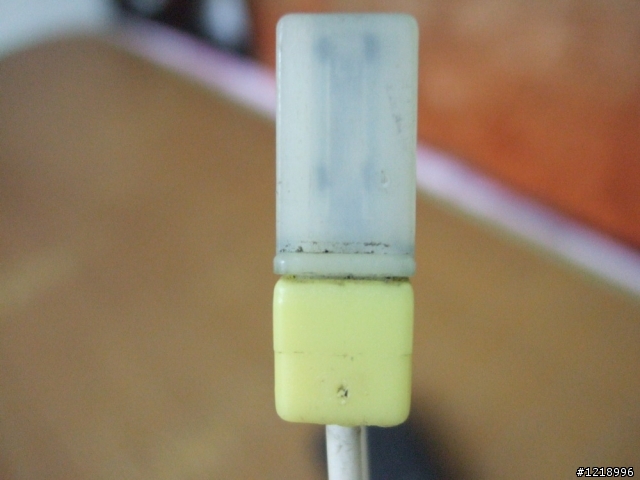

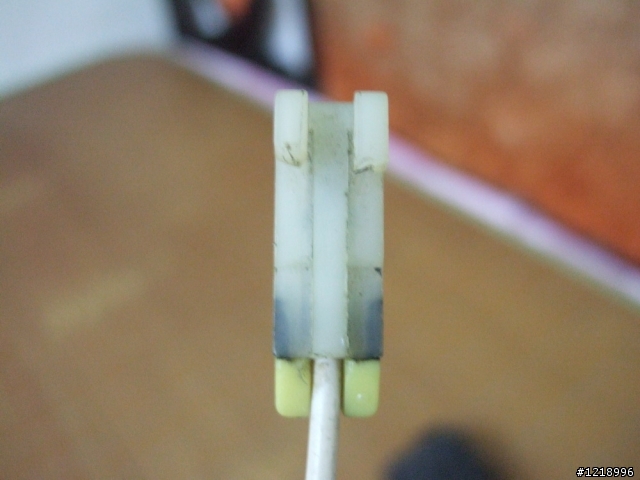

請問這零件 名稱是什麼

去電子材料行找很久
問老闆他也不知道是啥
在網路上有找到類似的
(空中接頭、連結器、汽機車110型、250型連接器公座與母座含端子,但好像都不是我要的)
汽機車110型250型連接器公座與母座含端子
所以上來求救~

老實說這接頭是因為公司要小弟要仿一條出來(公司倉庫也找過了)
只把原樣拿給了我,問過拿給我需仿一條的單位也沒人知道
問過同單位資深同事,他們則說第一次看過
所以才在苦惱!
公司是在做汽車內裝開關及感應器
猜想是跟汽機車測試插頭有關的吧
這東西不知該發再何版上(汽車 電子 閒聊)
所以才上來求助 再次謝謝您們!!





好像電腦 MB 的 Jumper ﹖

中間是有通電還是絕緣﹖
素八滷 福斯的車價 水貨車的保固 賓士的零件價格 法拉利的待料時間
珍珠烏龍茶 wrote:
去電子材料行找很久 ...(恕刪)


應該算是Connector,搭配housing,後面的部份猜想應該是加強固定的。
可以把他拆開來看看有沒有型號類的,很怕是MIC的,這樣在台灣找就有點難了。

珍珠烏龍茶 wrote:
公司是在做汽車內裝開關及感應器
猜想是跟汽機車測試插頭有關的吧


車用的,那一般市面上是不會有的

除了規格限制之外,有些有還專利(確保別人做不出來)

加上特殊規格,大都只能開模重做,小心別被原廠抓包

線材廠問會比較快
http://www.4uconnector.com/
你可以先mail圖片給這一家試試看,這一家在台灣,如果有的話可以用樣品的名義跟他買幾個,不然就要問問有做汽車配線的廠商問問,不過通常都不零售,要有一定的數量才會賣你,線材廠可以請他用打樣的名義做,但是前提是線材廠要有一樣的接頭才行!!
母端端子+母端插座,沒防水栓因該為內裝部品線,類似ET-02F之類了(不知有打錯沒),很久沒摸了

後端防止端子脫落用,且看電線粗細因該超過2.0,應用於電源連接,如重型機具、運輸工具
汽、機車2.0規格較少見,常見黑紅居多,常用於引擎線、儀表線、引擎室線

印象中有看過類似的,但不見得要用這類,可以用ET-02M、ET-02F之類取代,若不然又自己配端子..........

量大(雖然只仿一條)去找線束廠會比較有概念,屏東工業區、鹽埔、高雄、都有線束廠可供參考,也可找相關廠如胡連端子、中國探針等

***待過線束廠生產技術部門,有錯請務必指正
