[教學]M303換液晶 自己來[圖多]

小弟曾在朋友的手機店幫忙,常常看到有手機液晶摔破,但報價太高,而浪費一隻不錯的手機。
小弟是華碩手機的愛用者 J101、M303I 都是正常使用。
眼看過年快到了,家中老爸用的MOTO V66 也壽終正寢,小弟也只是學生,實在花不下太多$$買新的手機。
幾星期前,看到站上有大大賣液晶壞掉的M303,就買了下來。
並在網路上找尋M303的液晶,報價大約都600~1000。

好了,廢話不多說,開始看圖說故事吧!

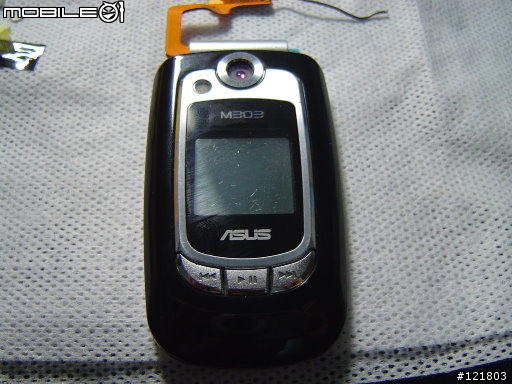

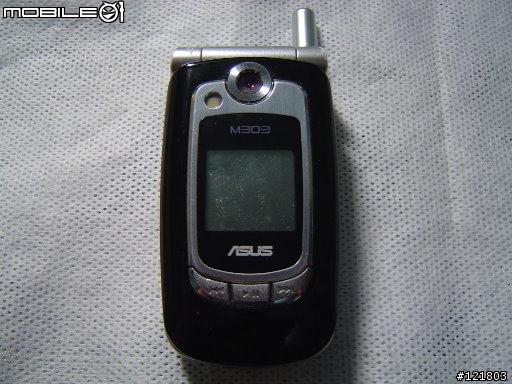

今天的主角 液晶破掉的華碩M303

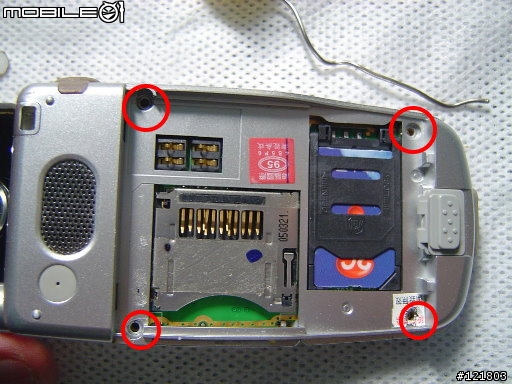

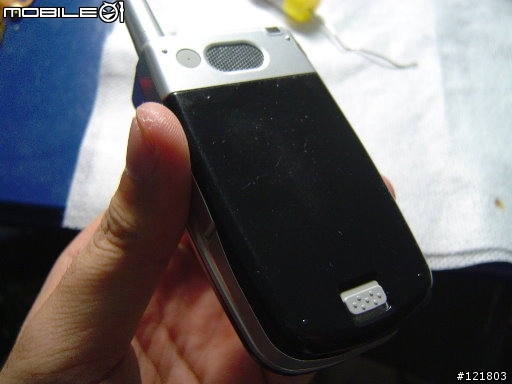

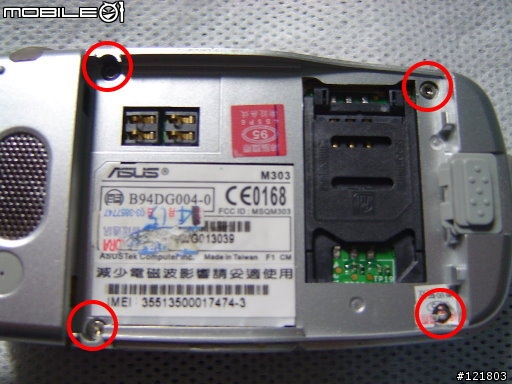

先將手機背面螺絲鬆開


將手機殼打開

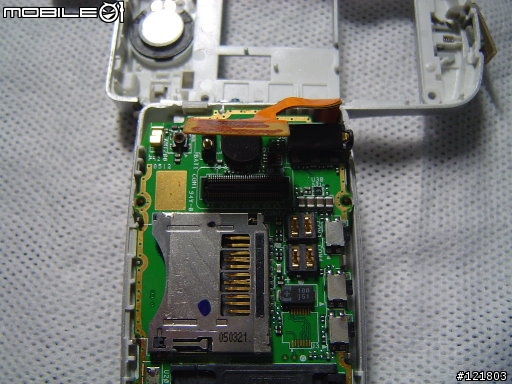

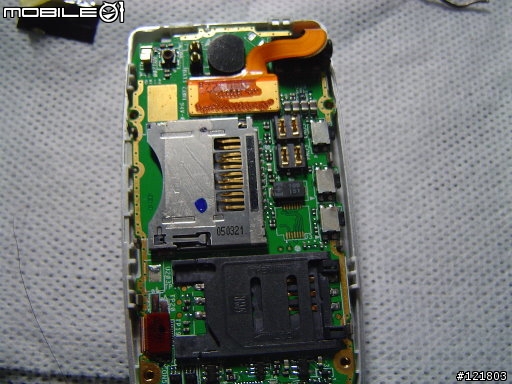

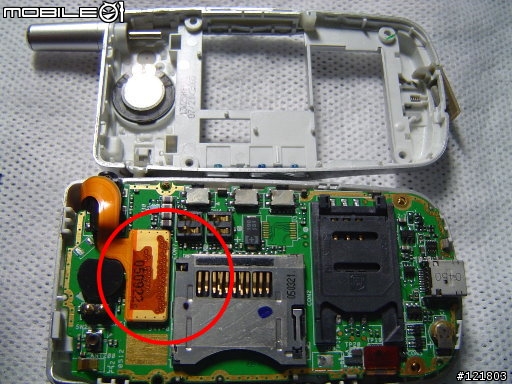

排線連接處


將排線與主機板分離

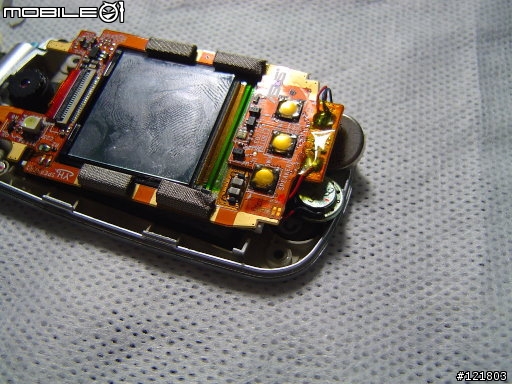

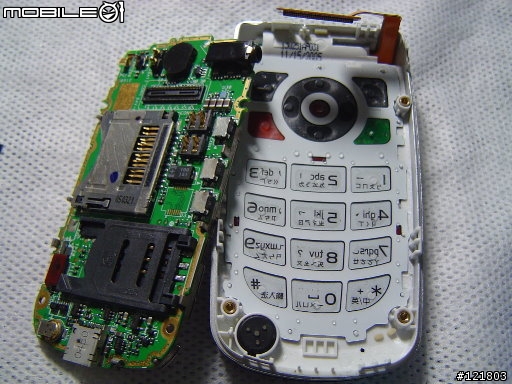

將機板拿開

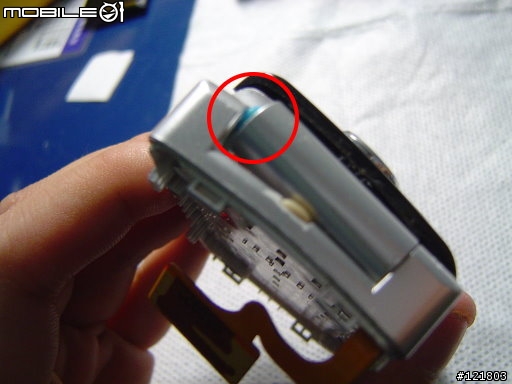

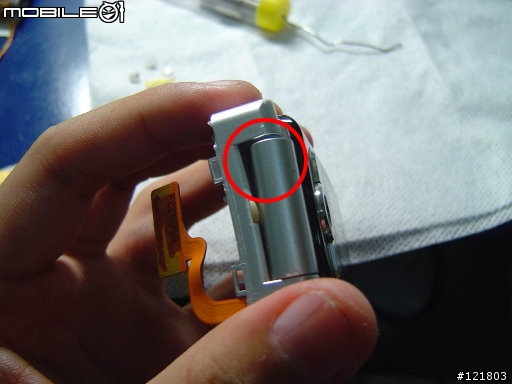

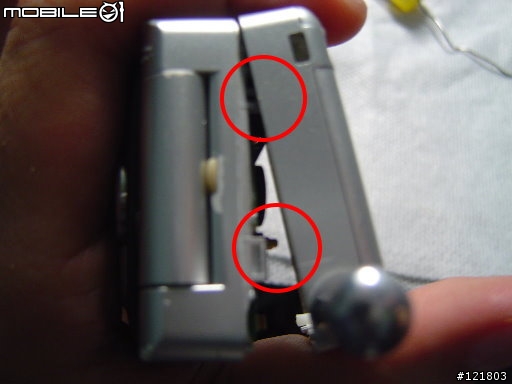

紅圈處有個轉軸

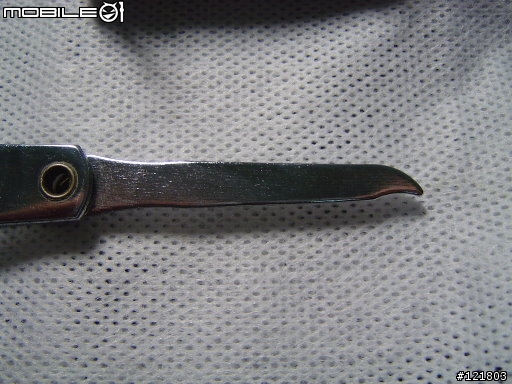

小弟用指甲刀上的工具輔助 將轉軸壓進去

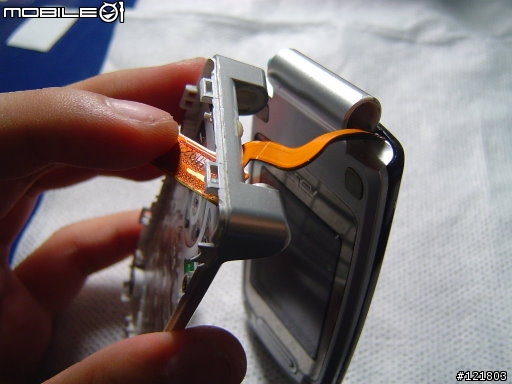

小心排線 別弄斷

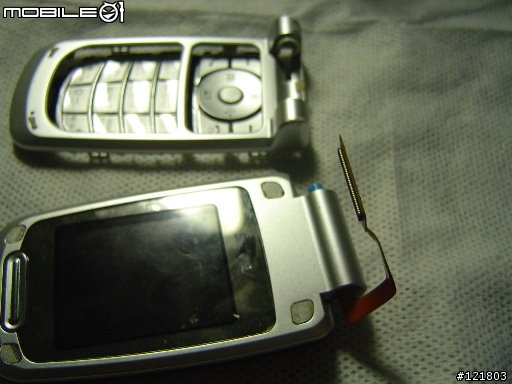

與下殼分離

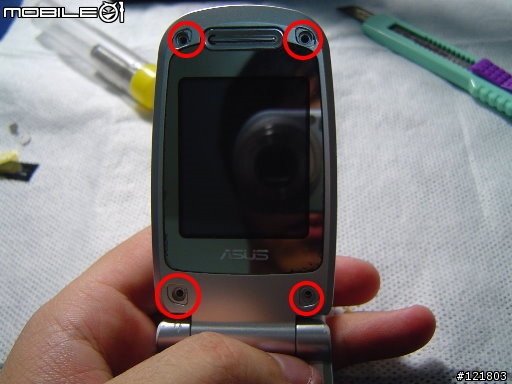

將上殼銀幕螺絲鬆開


將殼分離

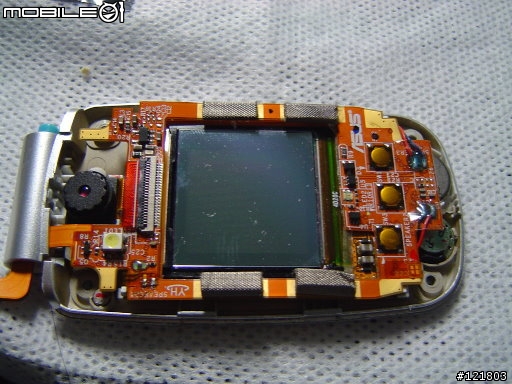

今天要換掉的銀幕出現




將鏡頭分離

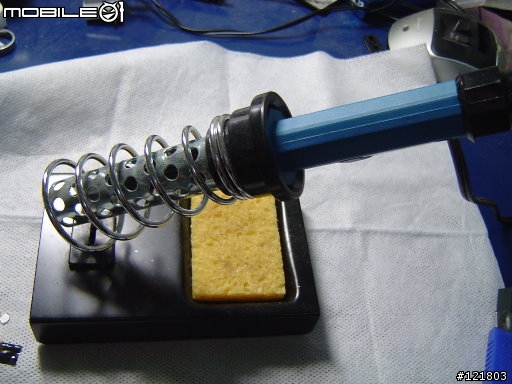

工具準備好

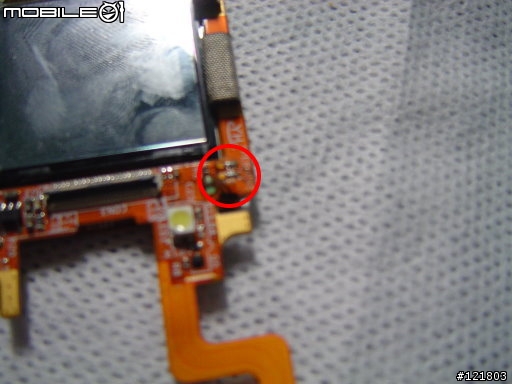

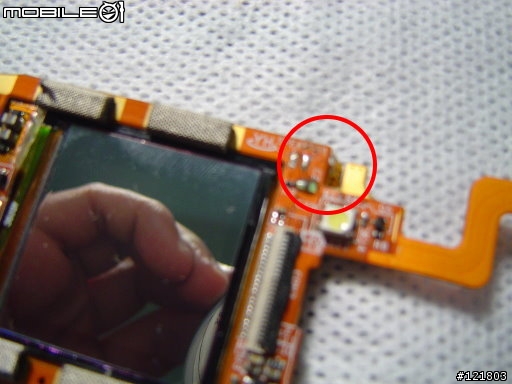

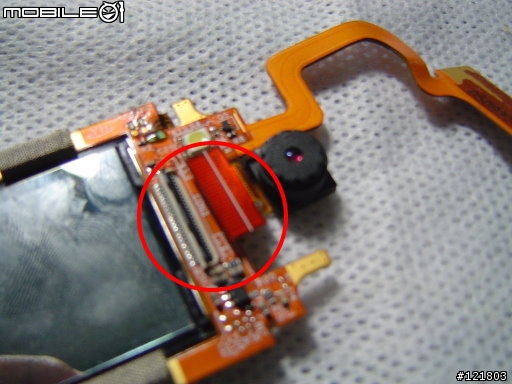

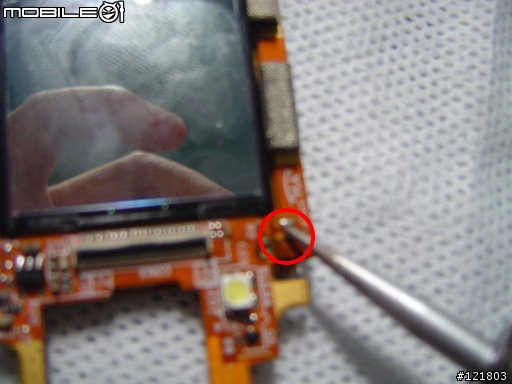

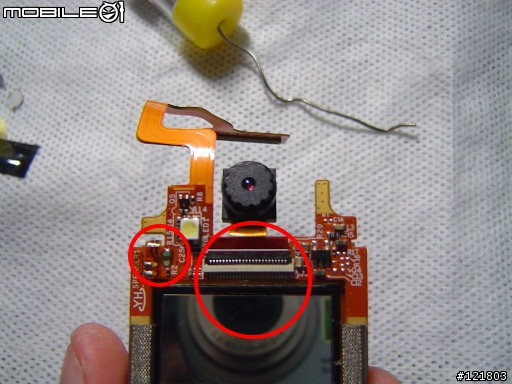

將圈中的兩個焊點焊開

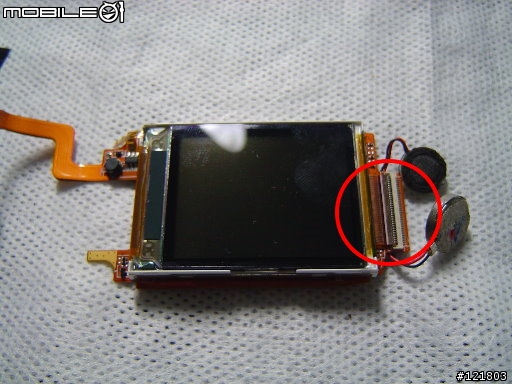

銀幕排線與手機排線分離


慢慢將舊液晶螢幕 與手機排線分開(有膠黏著 需要花點時間分開)

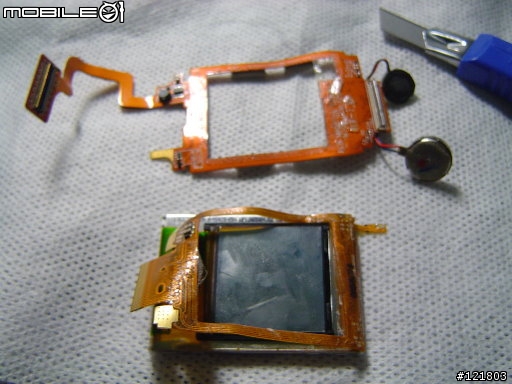

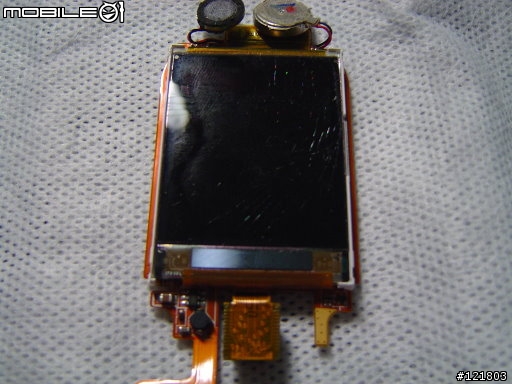

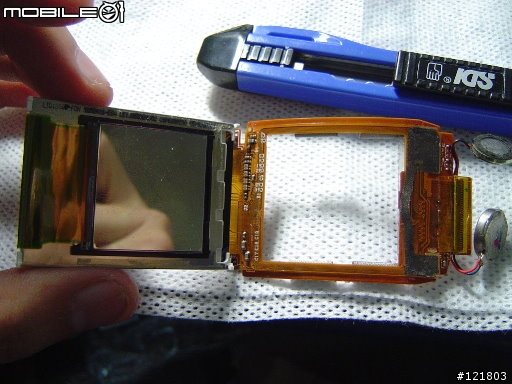

舊液晶與手機排線

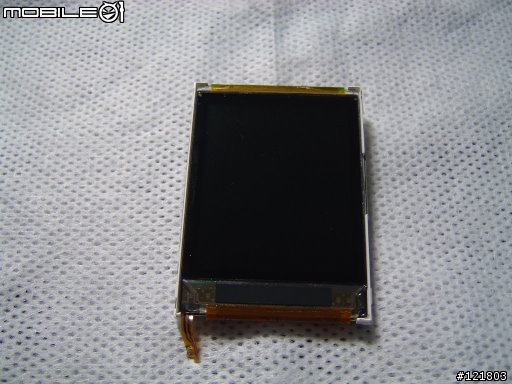

今天最重要的主角 新的液晶銀幕


將新的銀幕裝上

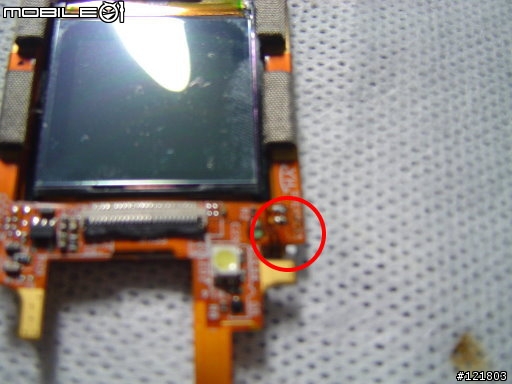

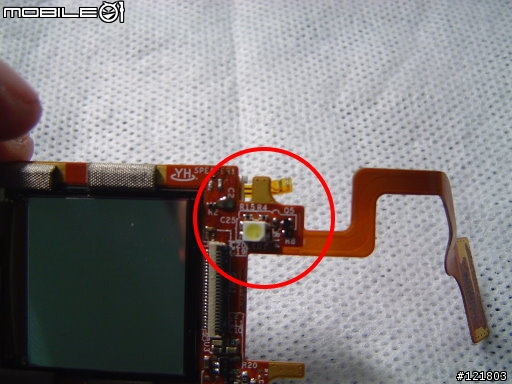

焊回接點



完成後 別忘了將鏡頭裝回

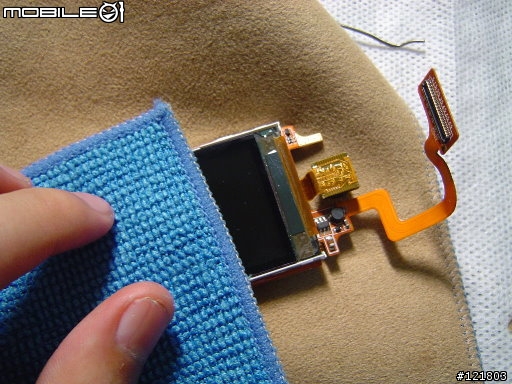

將新的液晶銀幕擦乾淨


裝回上殼中



依拆開步驟反向裝回


將手機排線與機板接好

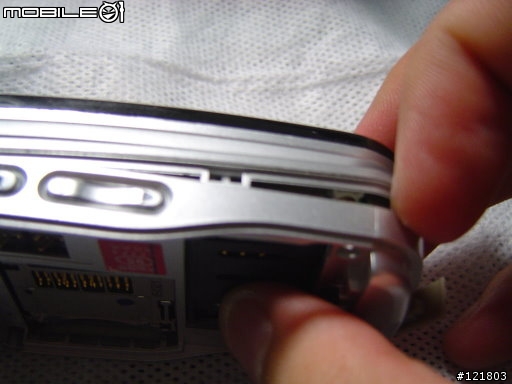

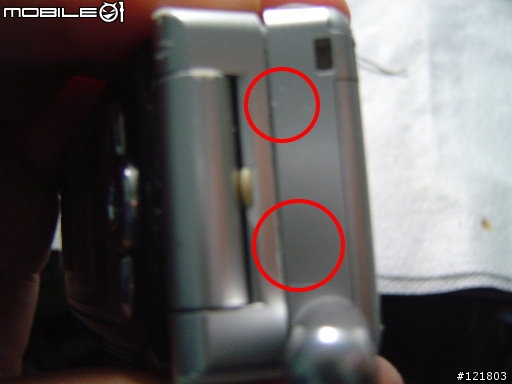

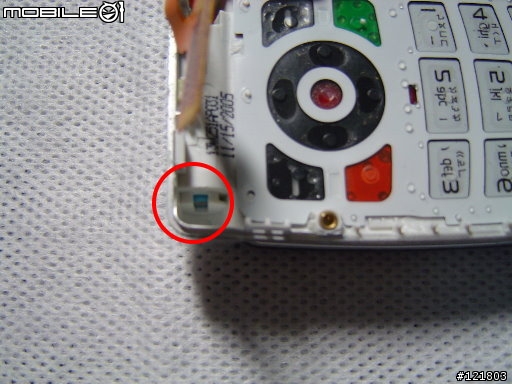

注意紅圈機殼接點 先裝 需要一點技巧

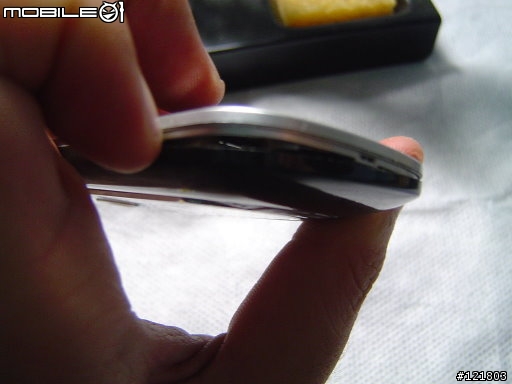

確定密合

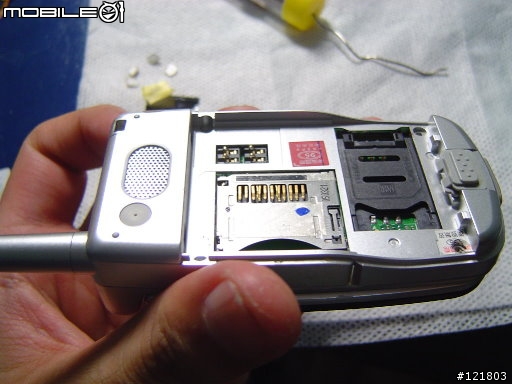

裝上電池

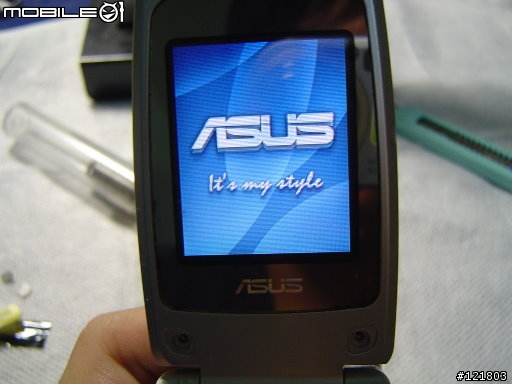

開機測試

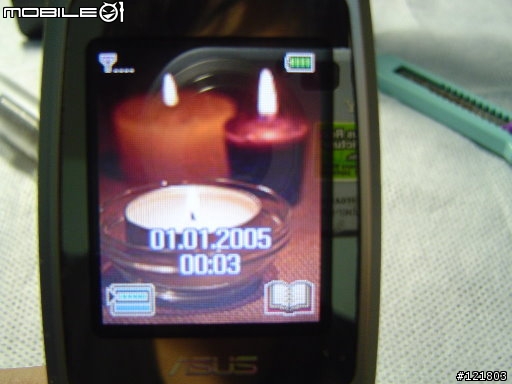

桌面畫面

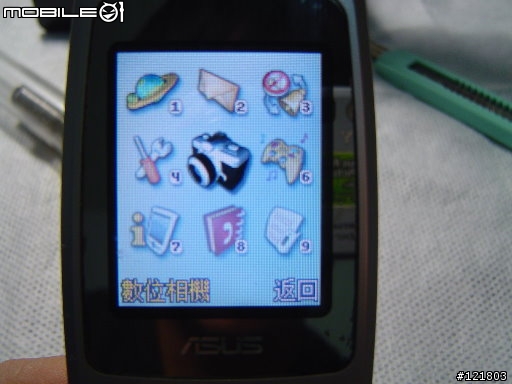

功能表畫面

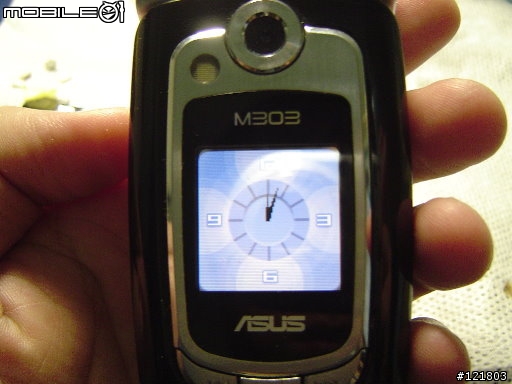

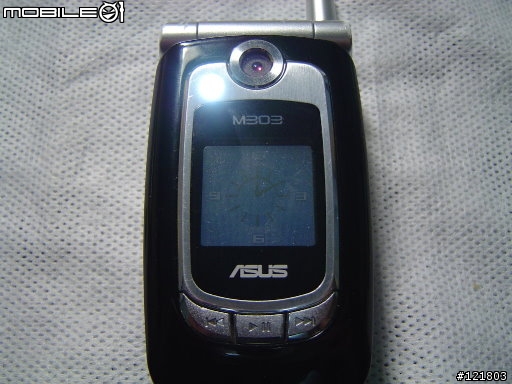

外銀幕畫面

測試一切正常^^

將螺絲鎖回



大功告成


若是心臟不夠力者 請勿輕易嘗試喔!!

至於液晶取得方面Y拍上有很多,可以去搜尋看看。
小弟手中的液晶不算是新的,是從小弟的J101上拆下來的。

J101、M303、M303I 的液晶是共用的


謝謝觀賞


P.S 小弟手中還是用SONY P8舊相機,所以有些畫面拍的不是很好,請見諒喔!
2007-02-10 22:41 #1
我弟的M303也換過螢幕
因為是自己摔到的,外螢幕受損而無法觀看,但是內螢幕是正常的
因此當初找神腦維修時已經沒有保固
因為M303內外螢幕做在一起
所以換外螢幕內螢幕也必須換
它們估價是3000元左右,逼近空機的價錢
不過想想還是沒讓神腦修
後來找網路上的手機維修站修
連材料及工資一共1300元
因為網路上很多M303極M303I的使用者在求救,都是螢幕裂了
我問了維修的師傅這是什麼情況
他說應該是ASUS螢幕設計有問題,導致螢幕過於脆弱
有些是掛在腰際,撞到桌角而螢幕受損
有些是放在包包內壓到
他說他至少修了50隻這類問題的ASUS手機
自省跟進步都是屁話,賺錢才是王道
GREAT JOB [鼓掌][鼓掌][鼓掌],不過有版主這樣技術&細活的人...實屬少數人...一般人遇到液晶破損...不是報廢丟棄...就是當零件機隨便網拍
奧斯卡 wrote:
我弟的M303也換過...(恕刪)


其實J101也是 他們用的都是同一塊液晶銀幕
只差在接到手機排線上的配置不一樣而已

幾年前 網路上零件價也都是報價2500以上
回公司 少說也都4000左右
現在零件算便宜了
才會有想修的念頭

我當初M303剛買一星期...外螢幕就很不小心的撞破.........

送去聯強修 800元.......

應該不用連內螢幕都換吧...

3000太貴了
M303 的內外螢幕 是一整組的 要換就是要一起換

請問主機板正面有圖可看嗎?
想看看是否現在的手機都有在上膠固定了~
這文真是受教~ 感恩~
現在手機料件都已經模組化了
拆解只要掌握塑料卡勾的位置
就很容易自己DIY維修
謝謝樓主分享
小弟曾經螢幕破掉 泡水拿去夜市修理2800

一個禮拜後 桌腳 碰..........當下換掉手機

一個月後買303I....誰知道隔天出M307...........

那塊基板 被我 凹壞丟掉了.......
不然我還可以聽MP3..........
哇勒
為啥我摔了好幾次都沒破阿= =
每次都是從桌上摔下去
都掉漆了= =
不過還是可以繼續用
真的是堅若磐石阿
買到好貨XD
