4695R、4592R搭配GDR 30後擋專用延長線組的需求？

cotree48

144分

樓主

cotree48

個人積分：144分

文章編號：53721374

dw wrote:
沒錯，這條線不是只有...(恕刪)

後擋就雙鏡頭錄影？全車不就前1後2！

請教那5.5m的延長線是客製品還是自己DIY？

cotree48

144分

樓主

cotree48

個人積分：144分

文章編號：53721487

NoizyTribe wrote:
解決方案3:推出不含...(恕刪)

4695R與4592R起碼應該搭配GDR 43才對，搭配GDR 30感覺是在清庫存，若是如此，這解決方案3大概Garmin不大會考慮。
所以才會想要物盡其用，把GDR 30放在後擋做車後錄影物盡其用。

among0317

0分

23樓

among0317

個人積分：0分

文章編號：53722606

cotree48 wrote:
這就是我發這則貼文的...(恕刪)

我同事跟我說可以將GDR30當作倒車顯影裝在後檔，因此狠心買下4592R，
沒想到竟然有線組的問題，我和L大情況一模一樣，已經有行車紀錄器又需要倒車顯影…
但是又看到許多7190的負評…而且2萬多敗不下手，然而又面臨舊Garmin已經不敷使用必須換新…

現在GDR30放在家裡生灰塵中…(嘆)
真心希望Garmin可以推出專用延長組呀…

18KGP

28分

24樓

18KGP

個人積分：28分

文章編號：53761943

GDR30延長線接腳如下：

MINI = MICRO USB
Pin 1 Pin 1
Pin 2 Pin 2
Pin 3 Pin 3
Pin 4 Pin 5
Pin 5 Pin 4

再加第6pin 兩邊鐵框對接。(第六pin是重點)

----------------------------------------

這是上網找的資料，但看的不是很懂… orz

所以是這樣就可以用了嗎

4695R
+
3M GDR30延長線
+
1.5M MINI USB 5pin延長線 mini母-mini公
(兩邊鐵框對接-第六pin)
+
GDR30

dw

10099分

25樓

dw

個人積分：10099分

文章編號：53763696

cotree48 wrote:
後擋就雙鏡頭錄影？全車不就前1後2！

請教那5.5m的延長線是客製品還是自己DIY？(恕刪)

嗯....算是2前2後，前GDR190+GDR45D，後GDR30(接3560)，GBC30(接GDR45D)

小弟主要是用來當到車影像用的，因為一般倒車要打倒檔才有影像，有時候路邊停車要來來回回幾次，螢幕一值切換，用這個比較好用

接通後螢幕右上角會出現錄影圖示

算是DIY吧，原廠沒有提供客製。

18KGP wrote:
GDR30延長線接腳如下：

MINI = MICRO USB
Pin 1 Pin 1
Pin 2 Pin 2
Pin 3 Pin 3
Pin 4 Pin 5
Pin 5 Pin 4

再加第6pin 兩邊鐵框對接。(第六pin是重點)

基本上是這樣沒錯，不過線材很重要，你用六蕊線恐怕不能用，要用五蕊加隔離網的線，隔離網就是接兩邊鐵殼，這樣成功機率比較大。

另外不建議經過兩次轉接，一線到底最好。

自製失敗過很多次，這是一點小小經驗分享，希望大家不會重蹈覆轍。

那些長久以來享有諸多權利的人，忘了這是由許多人犧牲奉獻換來的。

cooljungle

3分

26樓

cooljungle

個人積分：3分

文章編號：53767753

提供給大家參考~~

我有對接成功~並有試用一下~~可以正常使用

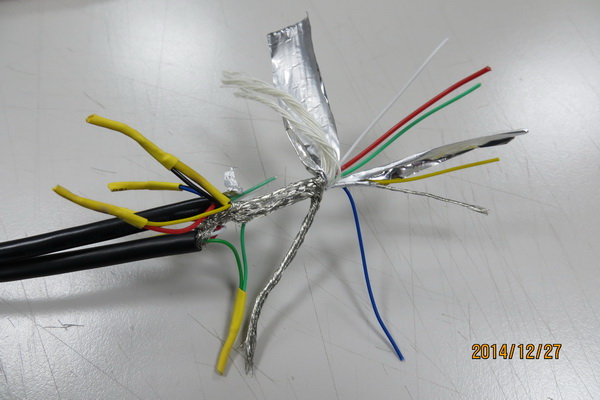

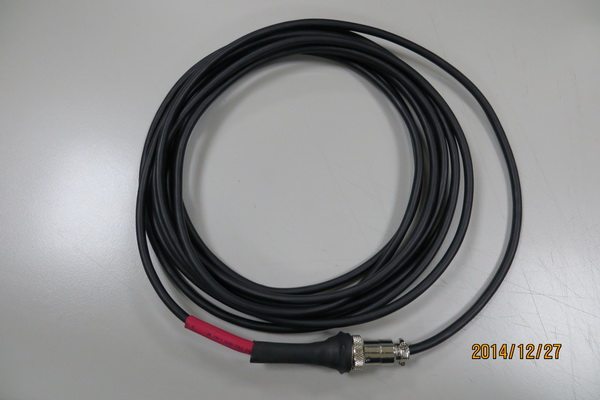

GDR30專用3米延長線內的一共有5條線

紅白綠黑"黃"

紅白綠黑和一班正常的USB線是一樣的重點應該在黃線

黃線外緣有用網狀線包覆

我的作法是~~~

紅 -----> 紅

白 -----> 白

綠 -----> 綠

黑 -----> 黑

黃 -----> 自行用一條線

黃外緣的網狀線 -----> 自行用一條線

最外緣網狀線 -----> 最外緣網狀線

所以最好能找到一條六芯線(有包覆網狀線的)

總之就是~~~有幾條線就對接幾條線~~~一條都不能放過

因為看起來~手腳是做在黃線和包覆黃線的網線~

提供給大家參考~~
