(分享)nuvi 200 USB 充電線 DIY 簡易改造方法,只充電無法傳輸檔案

大大這招在765失效了------------------------
我怎麼看不出來有這麼複雜呢
我的200w是接上電腦就是傳輸
接一般ac轉mini usb的線就是導航兼充電呀
還是我自己搞不清楚狀況亂發表意見

我在Y網找到這條改裝好的充電傳輸線.
他們也有賣電池盒USB頭的.搭配剛好可以當作外出隨身電源使用. 正在使用中.(機器是 GARMIN 200 )
有需要的朋友參考看看
請鍵入"神速充電 跳線線材 Mini USB 4.5 短路 單用充電功能 伸縮線 " 搜尋即可找到
詠昭 wrote:
大大這招在765失效...(恕刪)


沒錯nuvi 765充電線也是這樣製作,不過充電盒並不是每一個都適合,得看機型哦!
之前在網路買ch9100用的旅充.他卻寄來v3用旅充[賣家說可共用].裝上線測試.答案是不能用的.只好把G200直接帶去通迅行測試.他沒賣ch9100的.但用另一組卻OK[型號A363]回家拆裝線已可使用.但電池盒250元+V3. 80元+及A363.150共花了480元.所以真的要多爬文才不會浪費錢呀....

誰可以幫我做一條這種線, 可同時充電與使用!!!??

或有哪位大哥有這條線電已經沒使用了, 我可收購!!
拜託拜託~

請PM給我!!

感謝~
hsulo wrote:
誰可以幫我做一條這種...(恕刪)

只要買對東西.DIY很簡單的.
網拍上都有加工好的,有同學不是有買到已經加工好的嗎???

可以爬一下前文。。
跟前面的大大一樣
小弟也是diy一條充電用usb

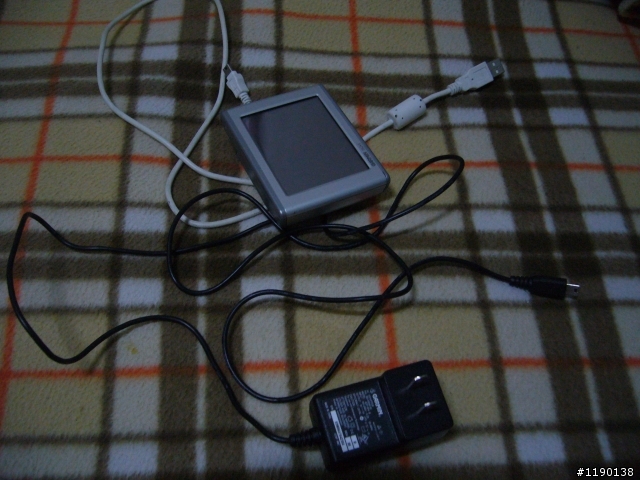

材料

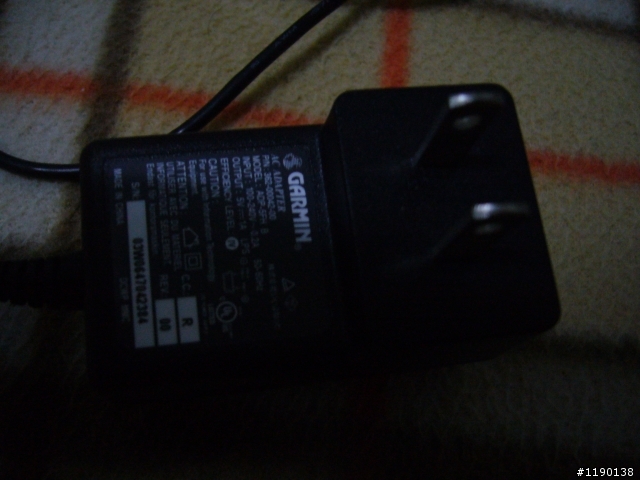

garmin原廠充電器一個
普通usb一條


gps買來這個充電器從來沒用過 = =,所以剪了它

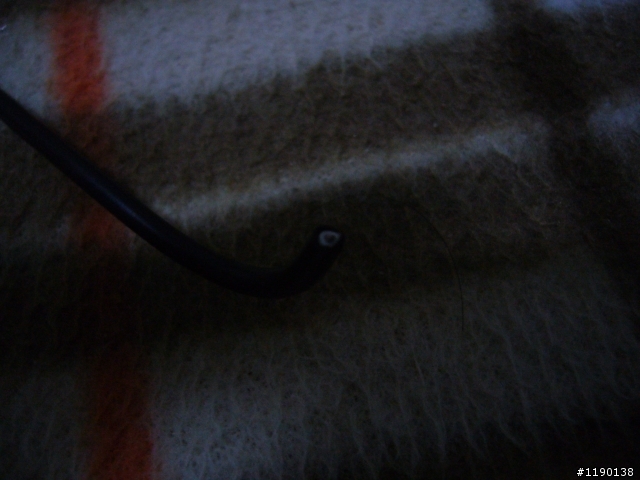

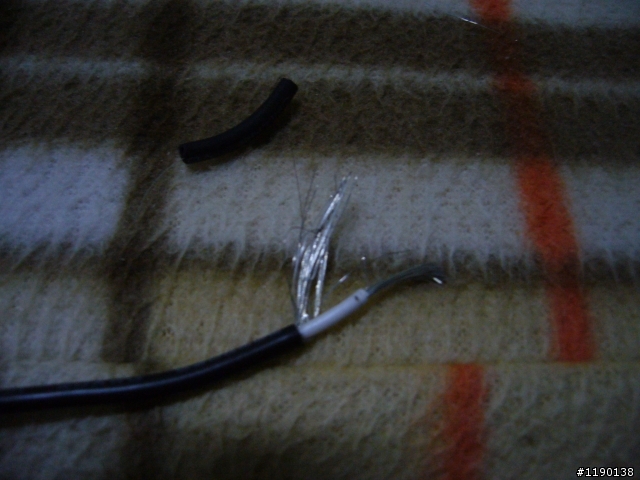

剪開後橫切面


它是二條線合成一條,將裡面的白線也剝開,暫且稱外層黑線

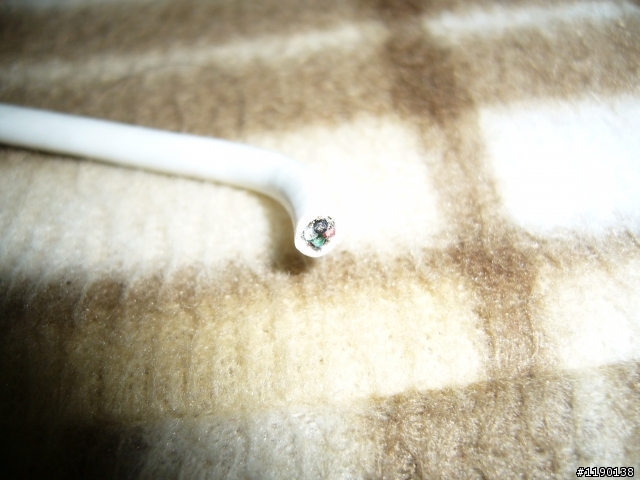

usb剪開的橫切面,共有四條線

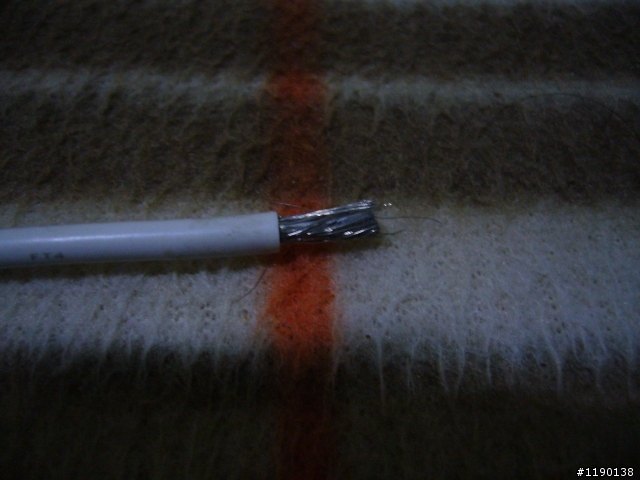

傳輸特別的地方,都有防干擾的金屬層,外層金屬線

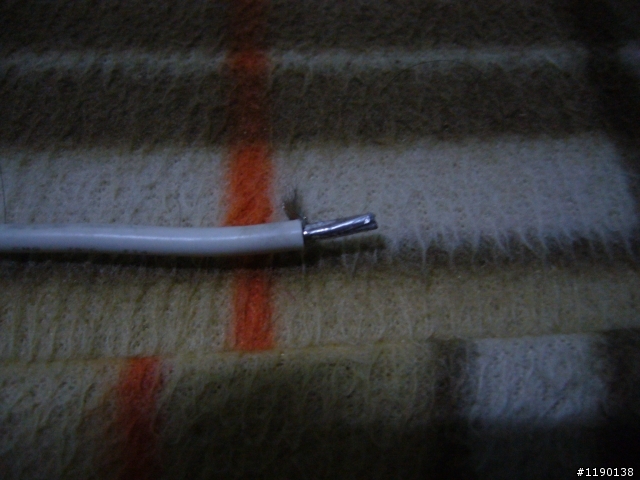

內層像鋁薄紙

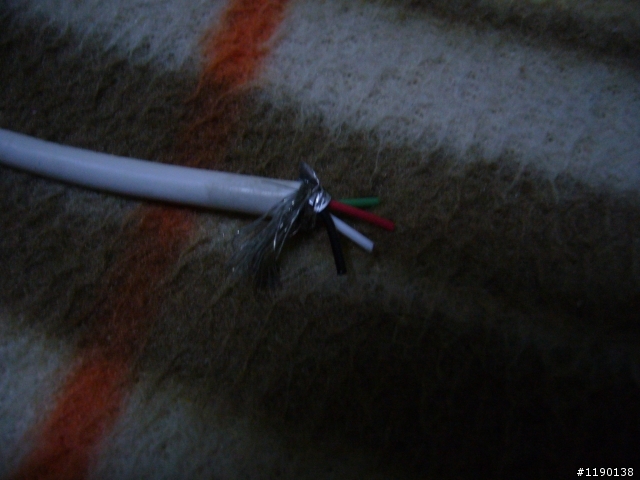

拆開跑出四條小線-紅 綠 白 黑
定義分別是:Ground接地(黑色)、Data+(綠色)、Data-(白色)以及Vcc高位電壓(紅色)
小弟挑出黑線和紅線
與原廠充電器黑線和白線連接
黑接黑,白接紅

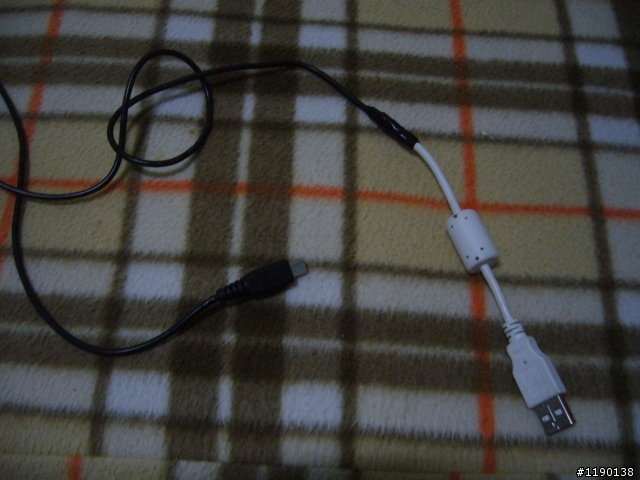

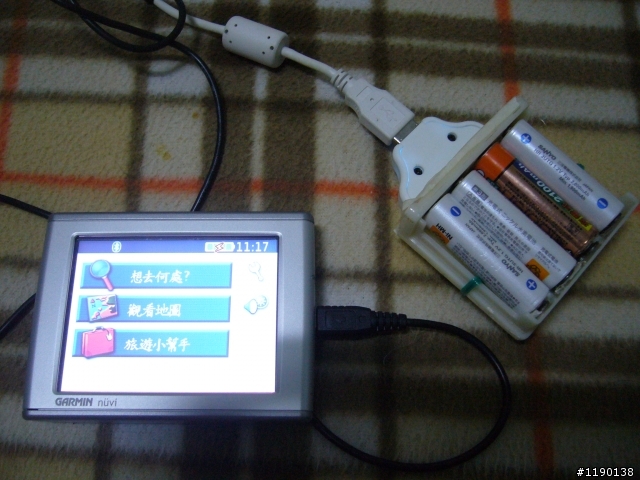

完成圖

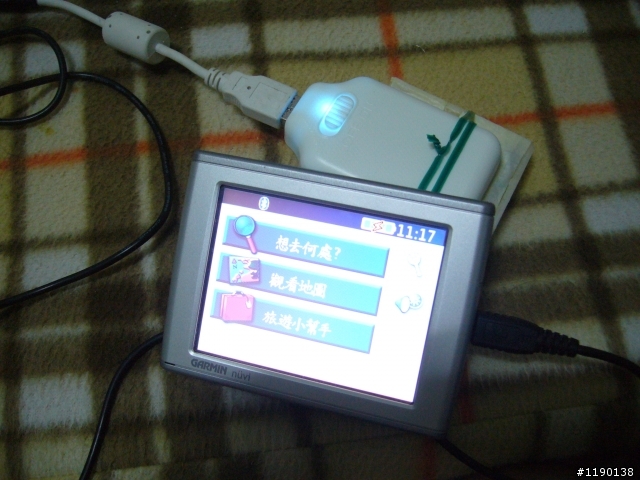

充電,看到開機右上角的閃電標示,充電中

小弟的是Garmin360,接一般傳輸線加電池盒,會變傳輸模式
用這條線,就不會了,可以邊使用導行功能邊充電
請問一下!!

我使用3號電池*4+USB之後,結果只顯示傳輸資料的畫面!!
完全無法充電使用!!


哪邊錯了嗎??
