[分享]小狗補完計畫之ezDock~NB的航空母艦(新增Express card插槽測試)

在01爬過文後發現大家買NB的多
但是對於DOCK這東西卻鮮少接觸
小弟的小狗機在上個月底正式服役滿兩年
期間做過不少的升級及改造
閒著無聊的時候想起了還有個東西可以玩ezDock
PDF檔: 原廠簡介

上Y拍看看
嗯~沒人賣~預料中的事
上01問~有大大回答直營店~但就是貴
上香港e拍~一個折合台幣快一萬~真的很貴
最後在P拍找到一個賣的蠻便宜的賣家
幾經斡旋後就以理想的價個買到這個寶啦
廢話不多趕快來看這個稀有品吧
(二手品~外表不是很漂亮)

正面~大大的acer Logo


左側~1394x2~USBx4

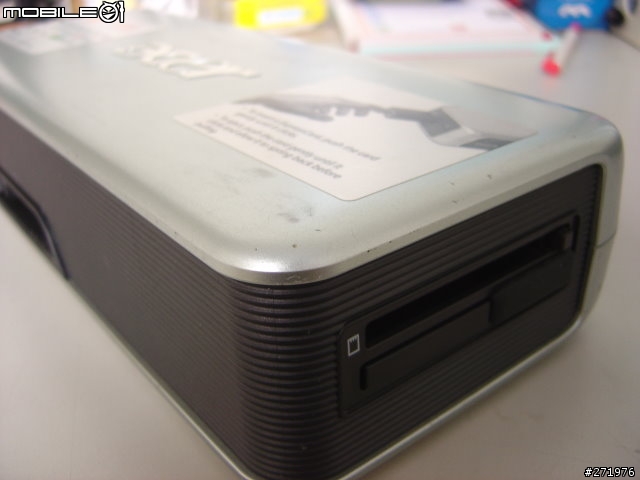

右側~一個PCMCIA~一個Express card (身邊還沒有卡可以測試)

兩個槽都有附防塵假卡


底部~原本要來個脫光光~但是有支螺絲藏在型號貼紙下面~貼紙又很難撕~最後放棄

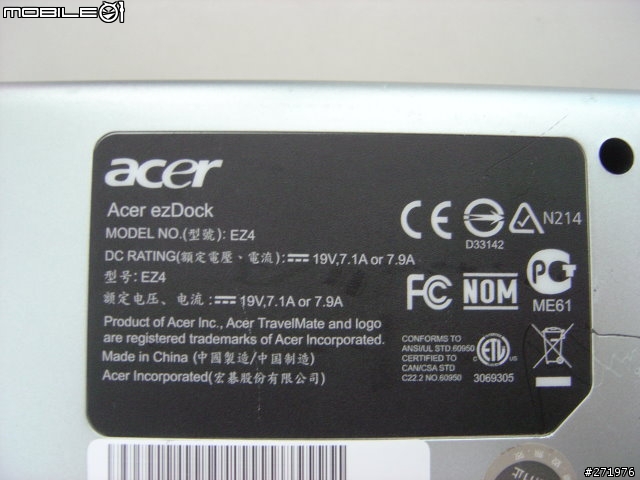

型號寫EZ4~但我也搞不清楚到底是第幾代的產品


背面~一堆桌上型電腦常見的擴充孔


這裡面比較奇怪的是聲音輸出
插上耳機時喇叭的聲音會被關掉但是耳機卻沒聲音(或許一定要接有放大的喇叭)


TV-OUT還沒時間測試~右上角的4PIN電源孔也是個很神奇的東西


航空母艦的鑑橋是這樣拉出來的


轉到90度時會有個固定喀聲


又一個龐然大物出現


很嚇人的7.1A~難怪那麼大一顆

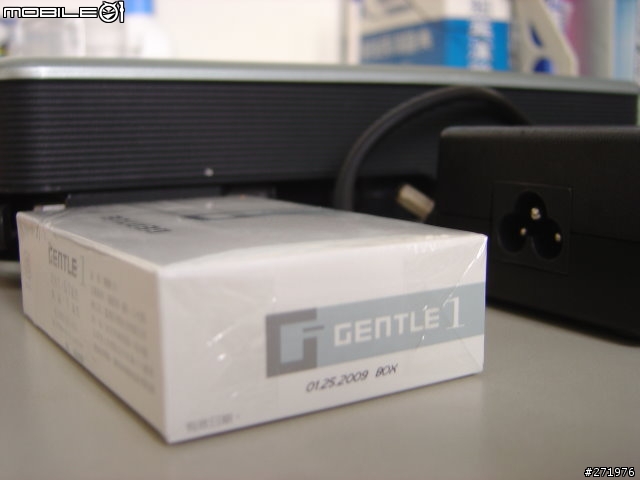

這兩個東西到底有多大~拿我的G1比較一下


高度比一比


連接到NB~感覺防塵蓋位置有特別設計過


1394控制卡多一個


LPT port 跟COM port


多一個PCMCIA控制晶片~那Express card 的控制晶片呢??


多出來一大堆的USB

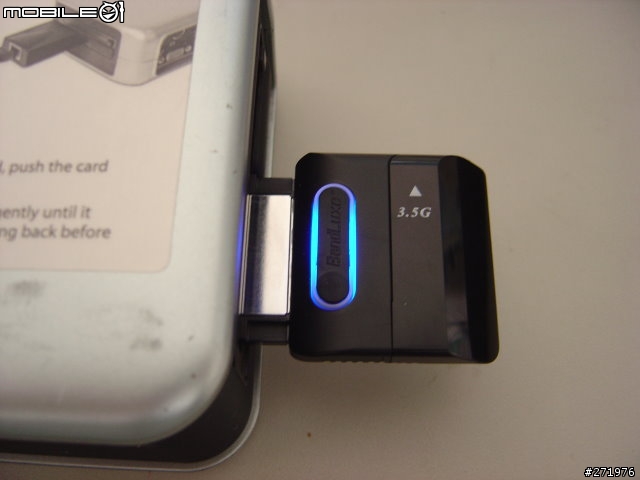

小小測試~3.5G網卡作用正常


全員集合~插著ezDock時NB本體不用插電源


原本小狗機的內袋~拿來裝這航空母艦剛剛好


全部裝進去剛好一包(根本是為他設計的~太合身了)


以上就是這個航空母艦的分享
賣我這東西那位先生說
這東西他是在高雄直營店買的
高雄直營店只報價4張小朋友再多一點而已
同樣的東西台北直營店卻報價十張小朋友
小弟猜高雄直營店是把它當ezDock Lite來賣
Lite少了Express card、PCMCIA、6pin1394、神奇的4pin電源、數據機、2個USB
但是卻可以便宜很多
如果有人對這東西有興趣的人可以再打電話過去高雄直營店問問看
或許還可以再撿到便宜
有需要小弟測試什麼的地方小弟盡量幫大家測試



------------------------2月22日新增-------------------------------------------

今天跟朋友借了一張C100來測試Express card插槽

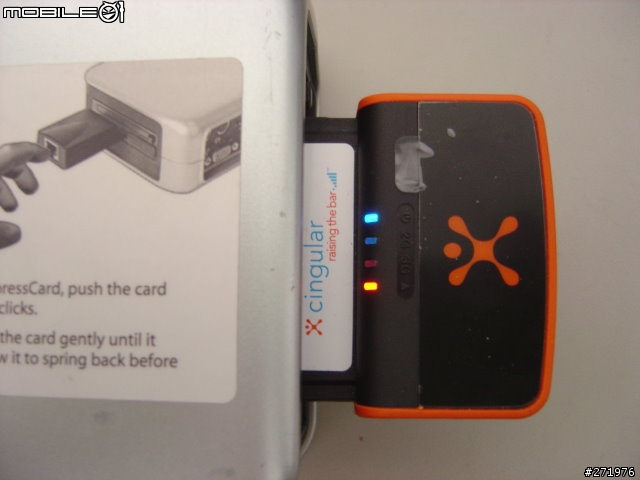

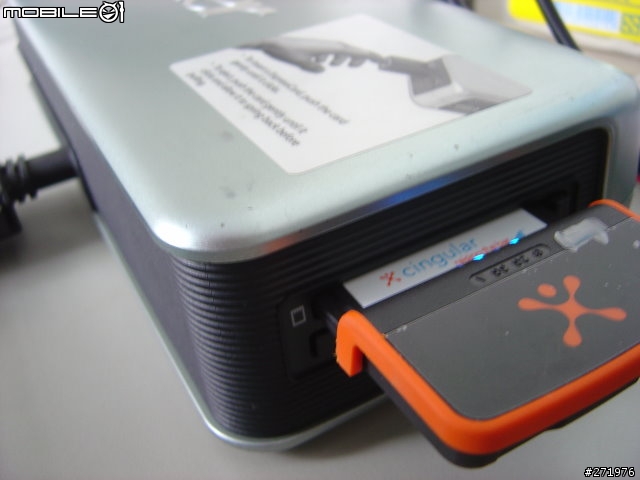

插入~~真的可以用


由於急著把卡片還人

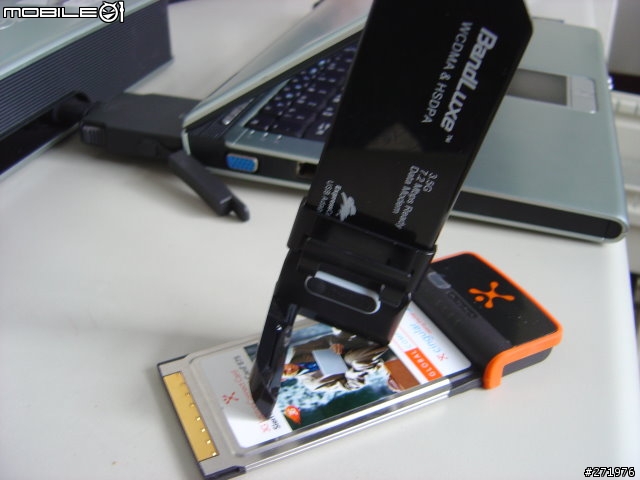

所以就只針對C100跟我的aircard 875外觀比較一下
凸出來的部份差不多一樣



但是兩張卡的大小就是有差



兩張都沒對到焦

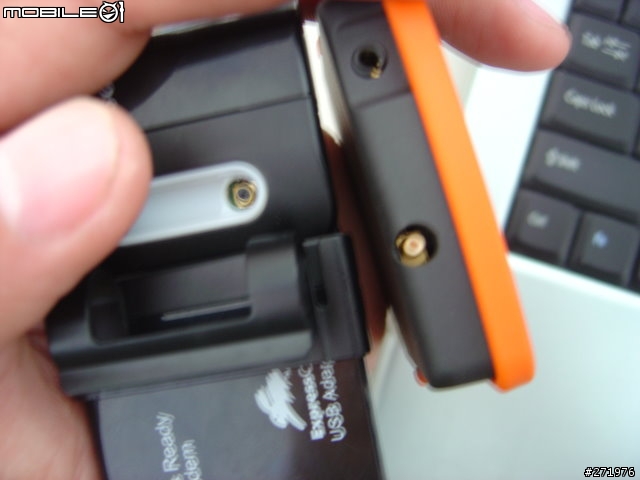

這兩張卡的外接天線不能通用
以中間那跟芯來說~一個是公頭~一個是母頭



最後來個01的傳統~疊疊樂
士氣磅礡的亮黑外表~這樣看起來875小很多

拔掉劍鞘~鋒芒四起



之前提到說裝置管理員內沒出現Express card
今天插了C100才知道
原來這個ezDock是用USB來轉換的
也就是跟C100的劍鞘一樣原理
至於效能我沒測試就不知道差多少了
