肢解 ---acer TravelMate C300---

這個標題看起來很聳動!不過我是真的把它給肢解了!!!今天的主角是acer travelmate C300!全球第一款14吋的平版電腦!

在三個禮拜前,就已經將它分解拍照(之前已經拆過一次),想要跟各位分享,不過一時懶惰,所以拖到現在才...
因為一直對靜態模型都抱有高度的熱忱,對零件的拼拼湊湊也自認在行,所以用過的四台NB無一倖免,都曾遭受過被肢解的命運!也許有人會問:「好好的機器,為何要把它給拆了呢?」,對我而言,其實理由很簡單,就是好玩加好奇!!另外就是相對於桌上型電腦,NB給人的感覺是比較精密的,比較不易拆裝更換組件的!所以就讓人更加好奇它「裡面」到底長得怎樣?!特別是TPC,它大致的構造和一般NB又有何不同?!
其實小弟我對內部零件確實的功用瞭解不多,所以以下有些部件的圖片雖把它貼了出,卻也不知道所為何用,還懇請瞭解的先進多多指教!

一步步來,一開始,還是從完整的外觀來看!
「正面照」,和一般的NB其實沒兩樣~

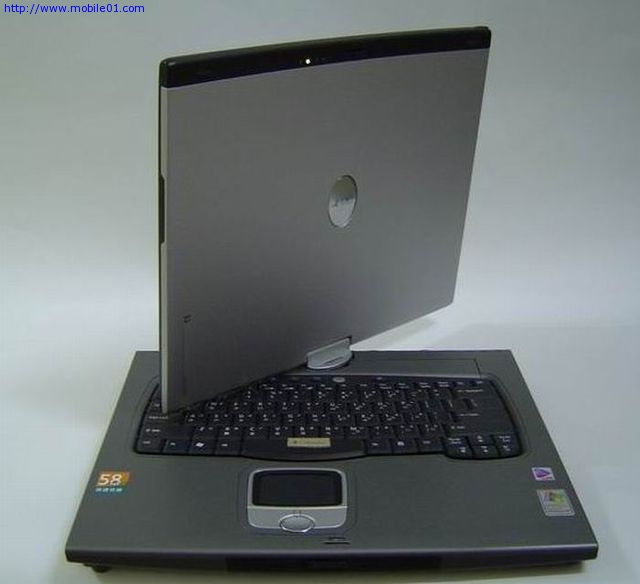

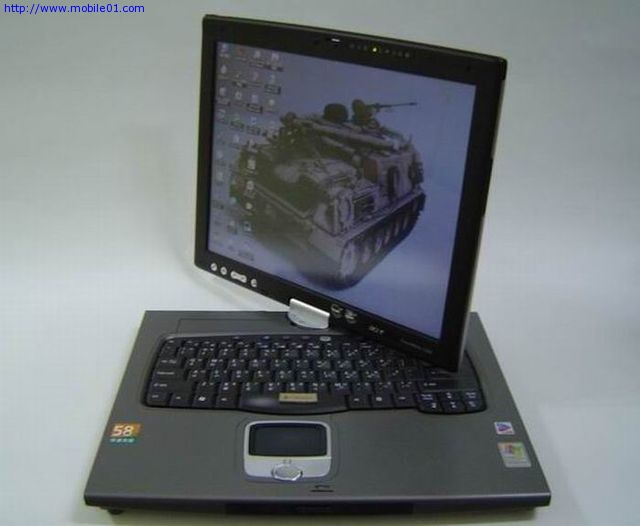

「轉頭」,這就是雙用TPC有趣之處,轉頭可以讓坐在使用者身旁的人在不用更換位置的情況下,就可以看到螢幕的內容,不過acer的TPC都只能順時針轉一百八十度,而不能三百六十度的順逆時針旋轉螢幕(不過這並非TPC設計的原意)。

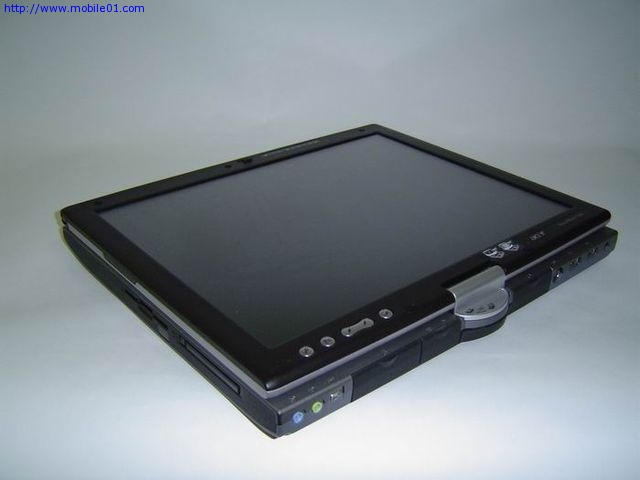

「平版電腦」樣!雙用平版電腦有一般NB功能的便利性,不過另外一方面就是比純平版電腦「厚」!!

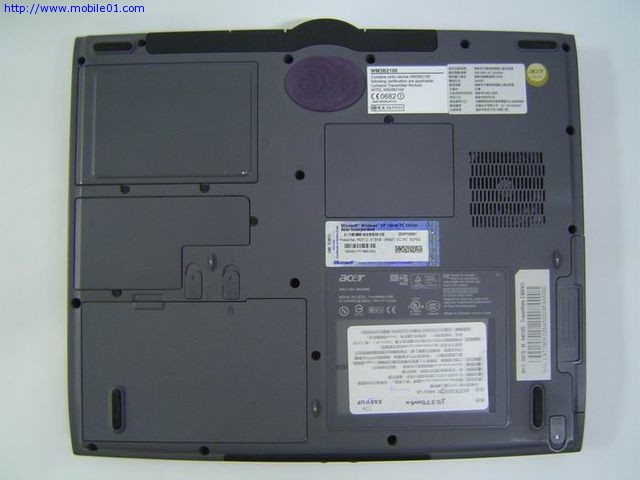

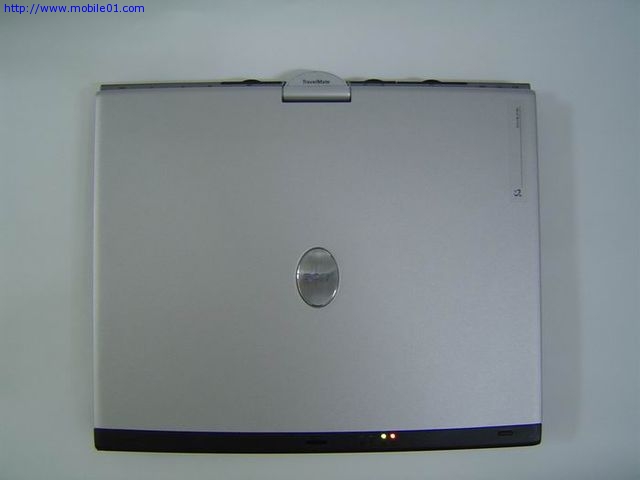

「正、背面」的俯視圖!狀態指示燈位於螢幕上方的框架上(我不清楚為何要在機殼上蓋邊緣也要有四種狀態指示燈,因為不管是一般使用狀態或轉成平版狀態,對使用者都沒有任何提示的功用!)。

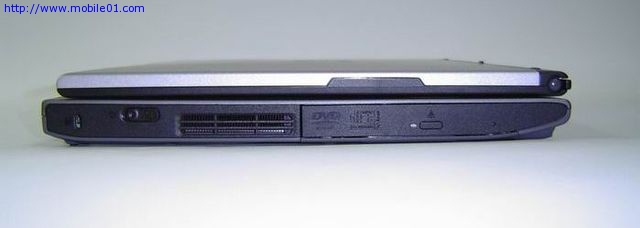

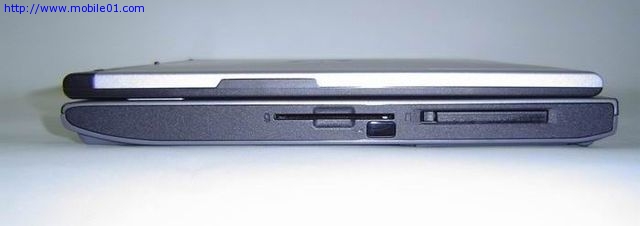

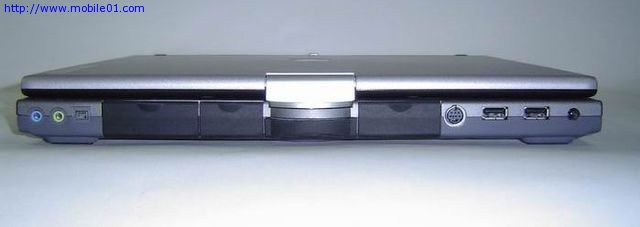

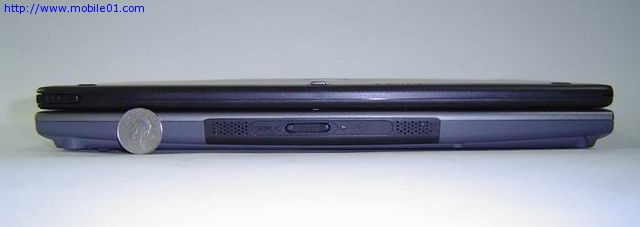

「前後左右」四個面!





一些細部!
「螢幕上緣的狀態指示燈」,沒有將它們置於鍵盤面,而置於螢幕邊緣,可以讓使用者在平版模式下也能瞭解機器的大致狀況。值得一提的是最左邊的那一個病不是訊號燈,而是一個sensor,它會偵測使用者目前所在環境的光線明亮度,而自動調整螢幕亮度(環境亮螢幕就亮,環境暗螢幕就較暗)!我覺得還蠻有用的!不過使用者也可以將這個功能disable掉,或經由熱鍵(Fn)來調整螢幕亮度!

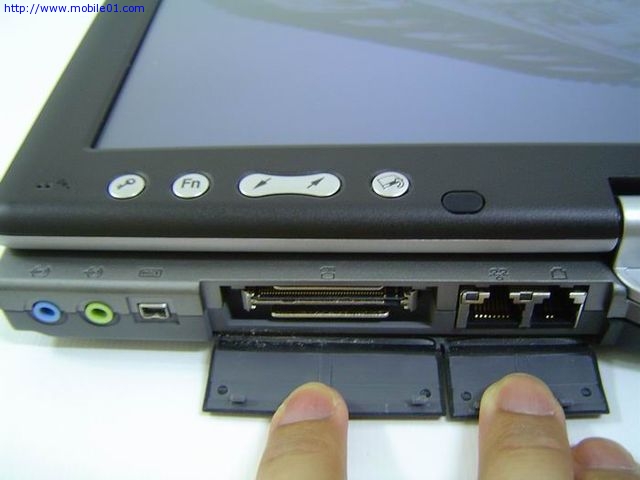

「連接埠」,acer在TPC大部分的連接埠上都加了橡膠軟蓋,看起來比較美觀,也比較不會藏污納垢!真希望它們往後所有的NB都能有這貼心的設計!

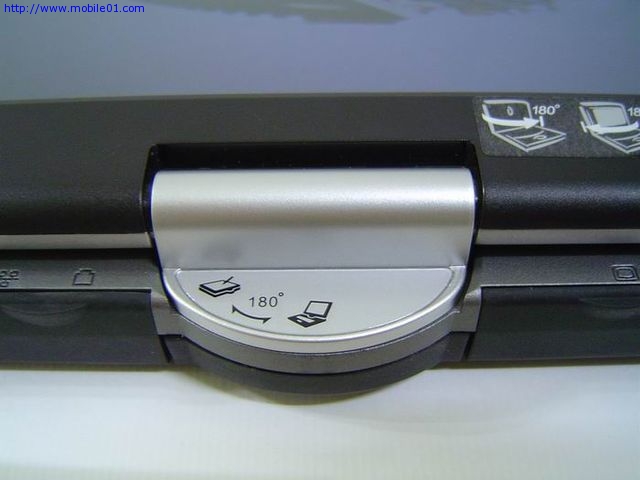

「轉軸」,它將機身和螢幕牢牢的結合在一起!

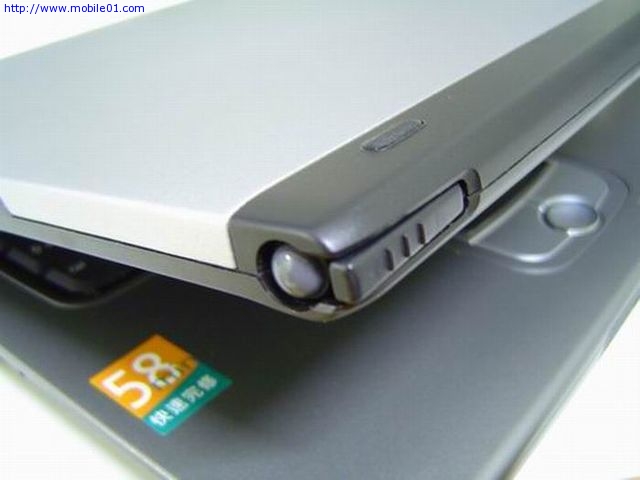

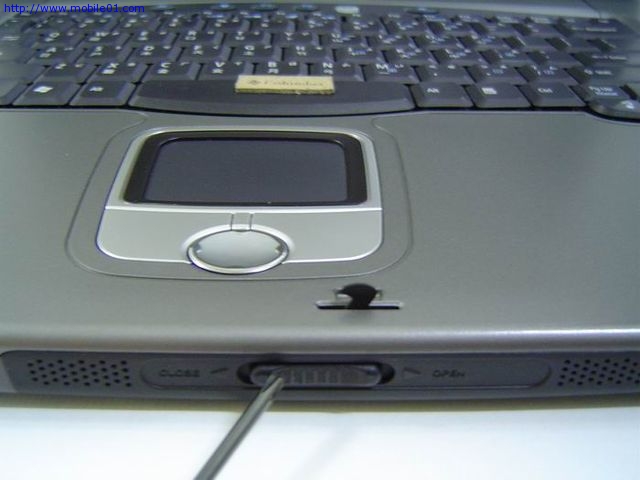

「扣具」,就讓我這樣稱呼它吧!螢幕開闔時,均需扳動它以放開或扣住螢幕!
「喇叭」在兩旁,對於這小巧的設計,音質還算滿意!
「touch pad」,一開始不習慣它這麼小,不過我就是喜歡acer的設計,整個觸控盤可以設定達13種功能!所以我的mouse都放在旁邊「吶涼」!

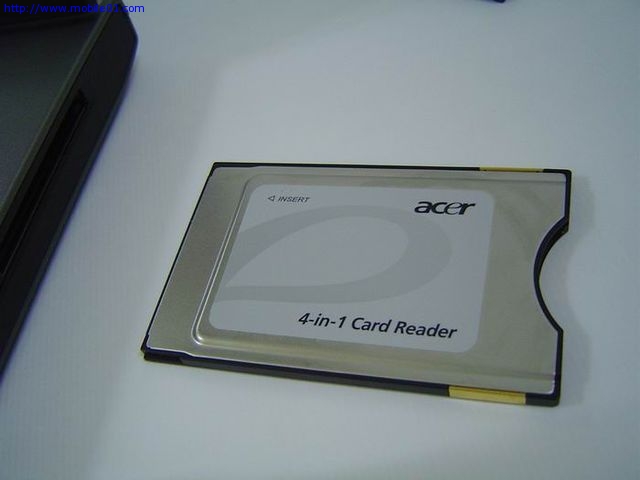

「四合一讀卡機」,PCMCI介面,可讀MS、SD、MMC、SM卡,很方便!


螢幕左上緣,放的就是「電磁感壓筆」!末端圓球狀的是電磁橡皮擦!

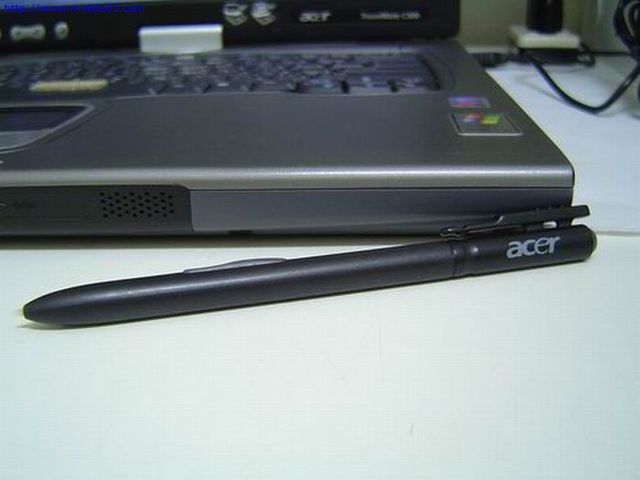

「電磁感壓筆」的全貌!側邊按鈕的功能可自行設定,我懶得用頂端的電磁橡皮擦,所以就把它設成橡皮擦,按著它然後筆尖接觸螢幕,即可將先前的筆跡清除!


「電池與COMBO機」!acer號稱電池使用時間可以到七小時,這是理想值啦!實際使用大約是撐到五個半小時!

外觀大致就是如此,接下來要把它給分解了!就讓我們一步步來吧……

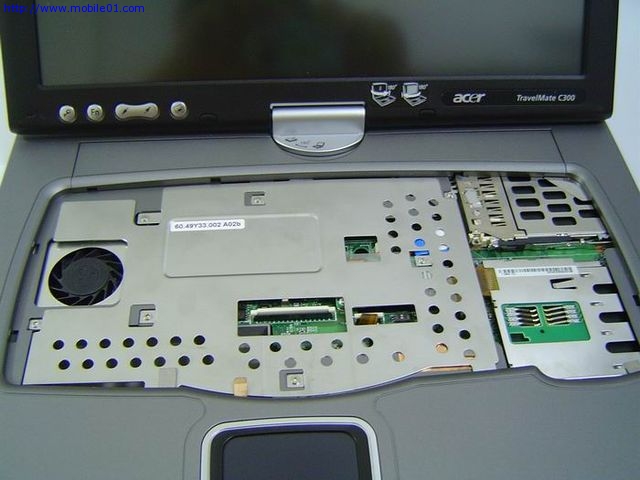

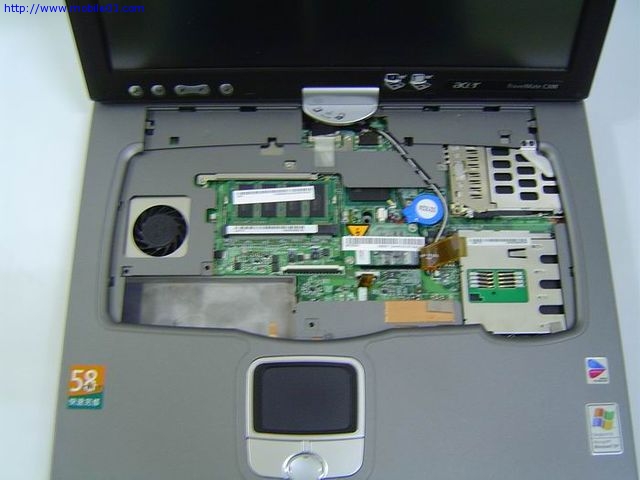

鍵盤取下後的樣子!下圖可看到記憶體的插槽!

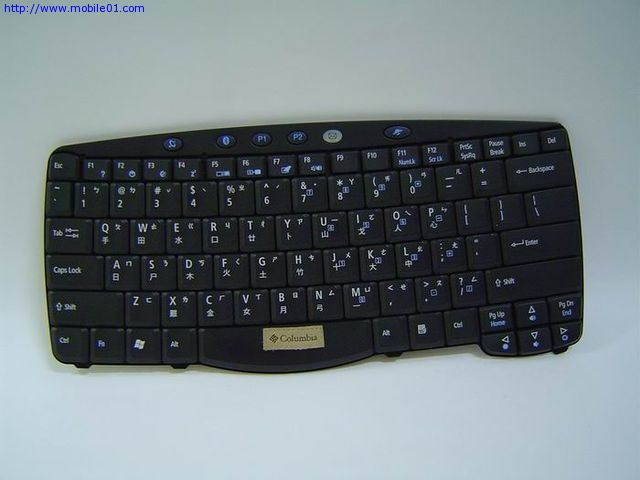

「鍵盤」!C300的鍵盤和travelmate 630系列的鍵盤一模一樣!我第一台NB就是TM630,剛用沒幾天,就很大方的請它喝了咖啡!一個新的價值新台幣1500…
不過我覺得觸感很好!樣子也頗可愛!

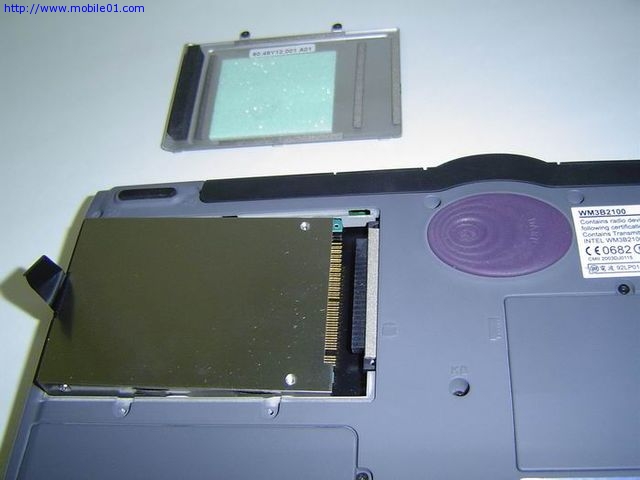

「硬碟」的位置,旁邊橢圓型的就是acer為travelmate系列所設計的「DASP硬碟防震系統」。就我所知,travelmate系列的DASP都是設計在硬碟的正下方,這樣可以抵抗外力的衝擊!可是我對於C300的DASP放置的位置感到困惑!它被擺在硬碟的旁邊,要怎麼提供所謂的防震呢?不知是不是擺好看的,因為它的上方是「轉軸」與機身連接處,這似乎不需用到一個防震系統來保護才對…

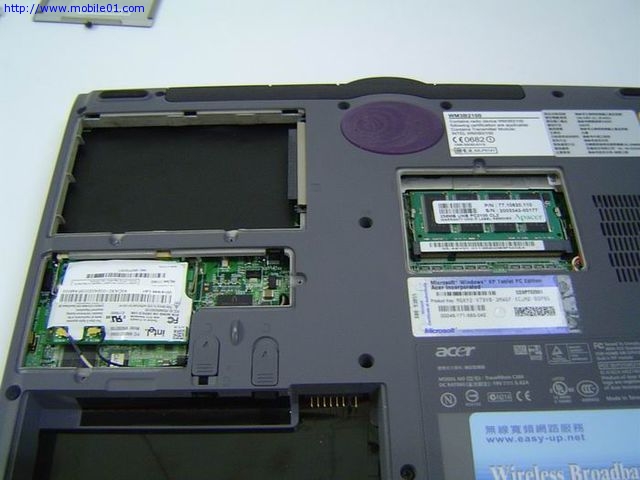

放置硬碟、mini pci插槽、記憶體插槽、電池槽!各位注意無線網路卡有一黑一白兩條線向外連出,它們會經由轉軸各自連到螢幕邊框內的天線!下方電池卡榫有兩個,一個是自動的,另一個是手動的,貼心的設計!

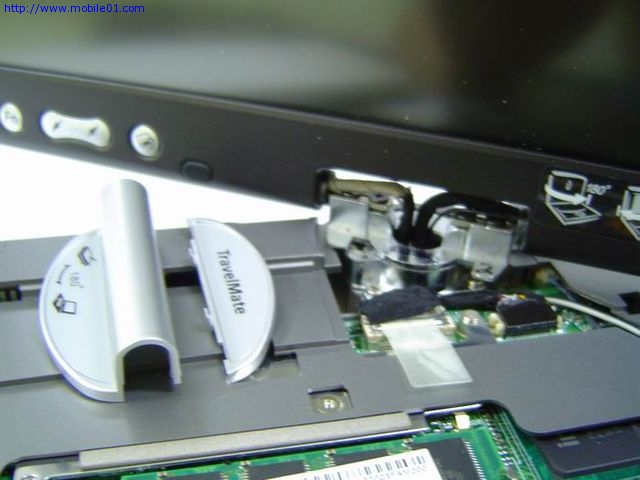

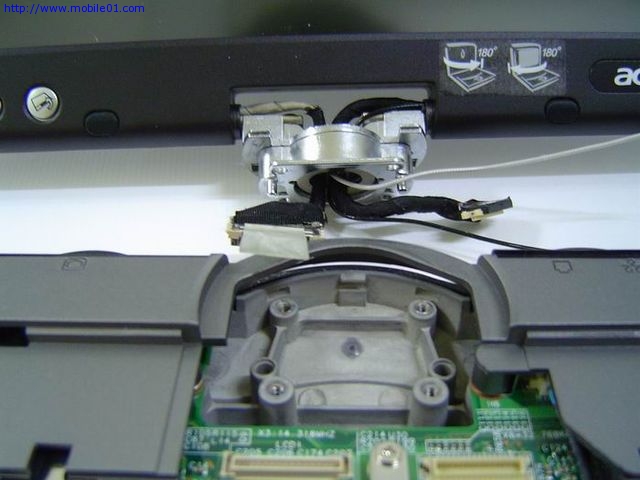

要將螢幕和機身分離,就要將轉軸的外蓋先分開,轉軸底座是由四個螺絲固定在機身上!

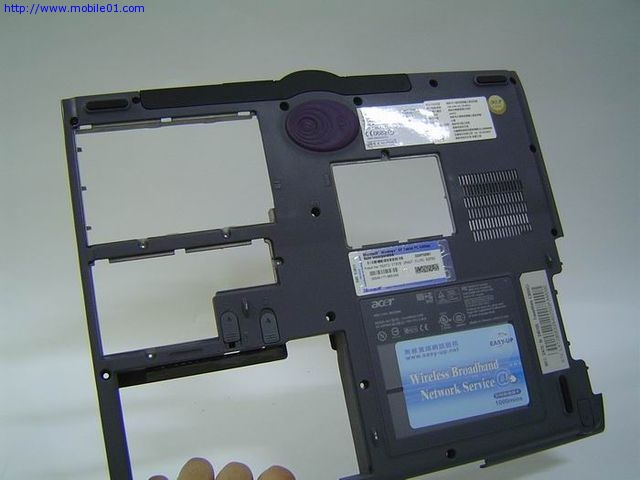

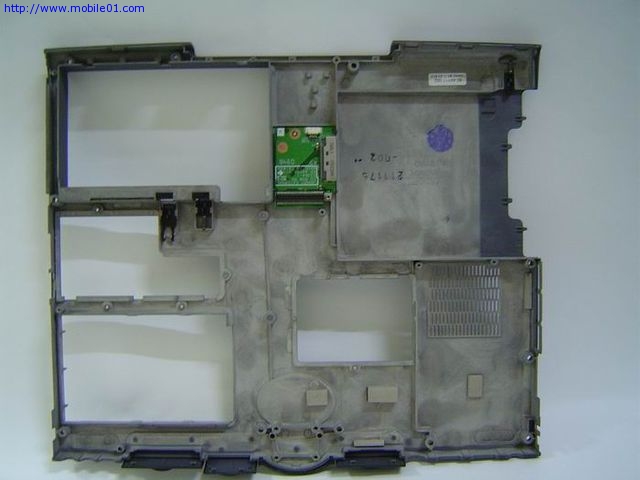

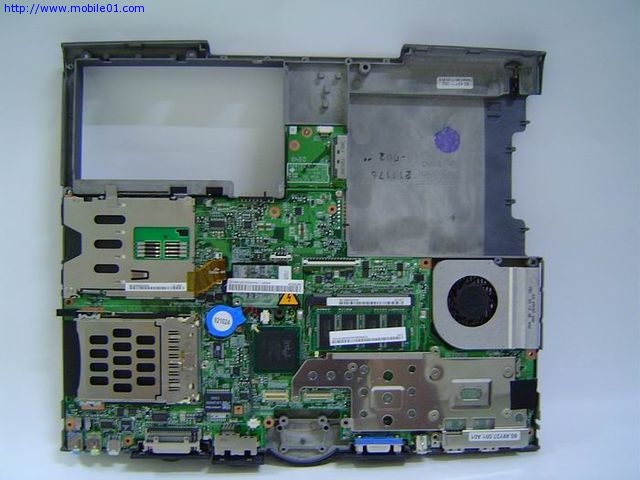

機身底部與主機板!機身底部是鋁合金材質,相當堅固!

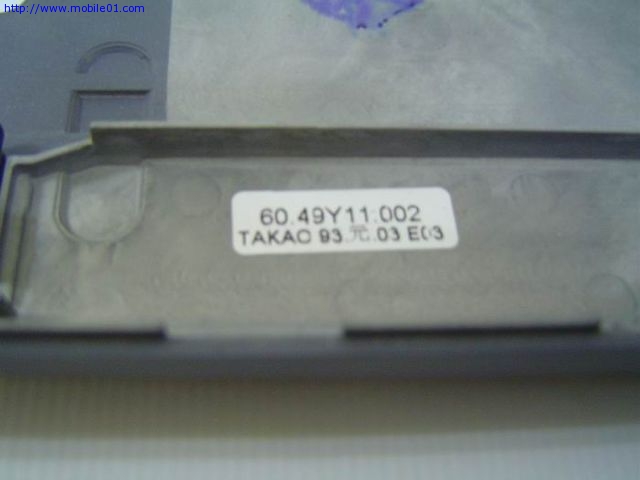

機殼內側看到的價錢標示,93元,相當有趣!

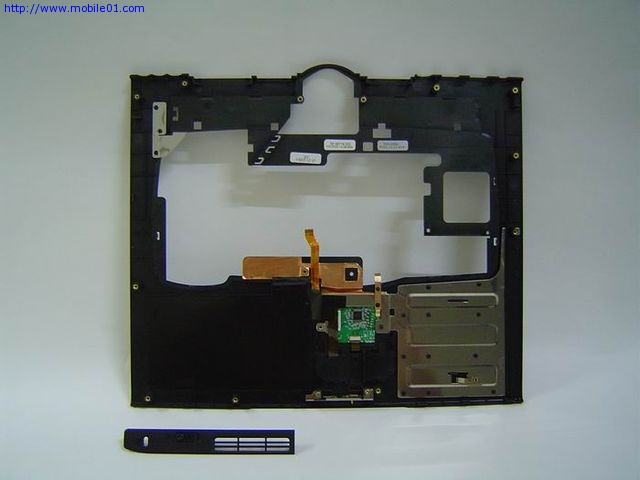

機身上半部外殼的內側,塑膠製!要是也可以換成和travelmate800或8000系列同樣是鋁合金材質的話,整台質感鐵定增加不少!!

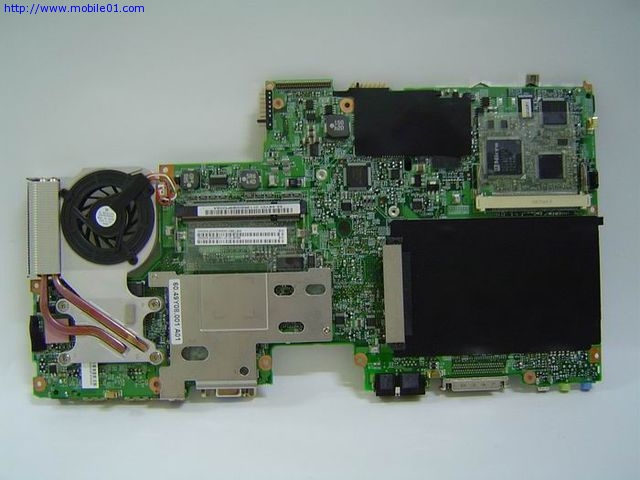

「主機板」!

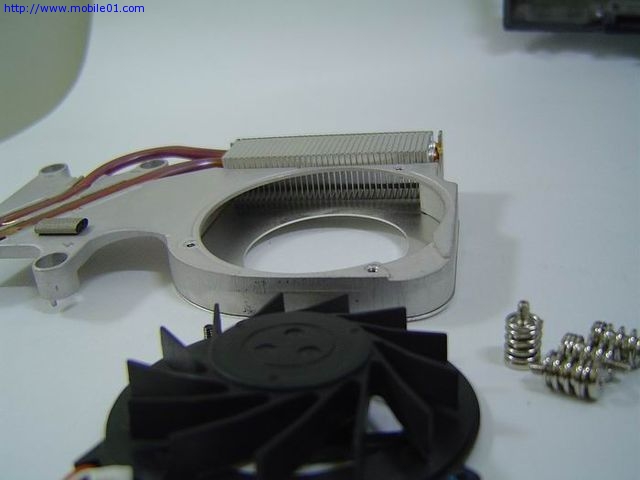

「風扇」拆開後…

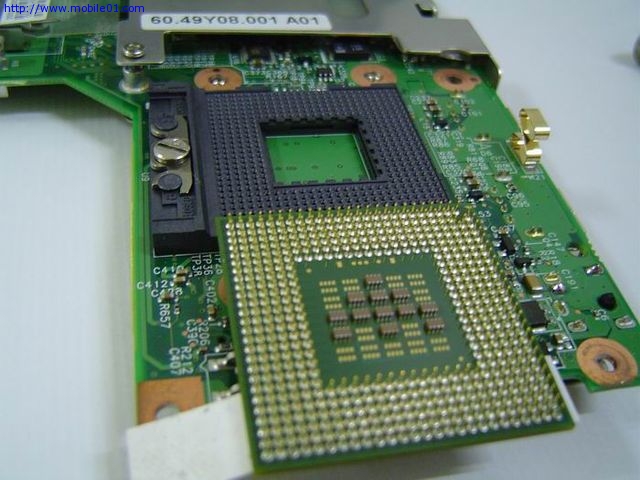

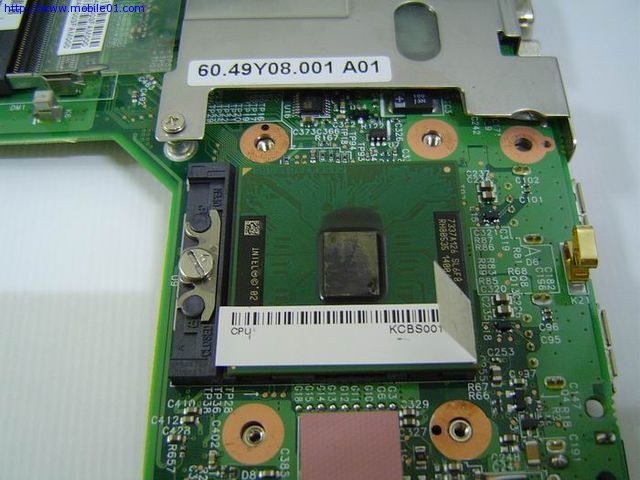

「CPU」,可以升級哦!拔起來真的要很小心…

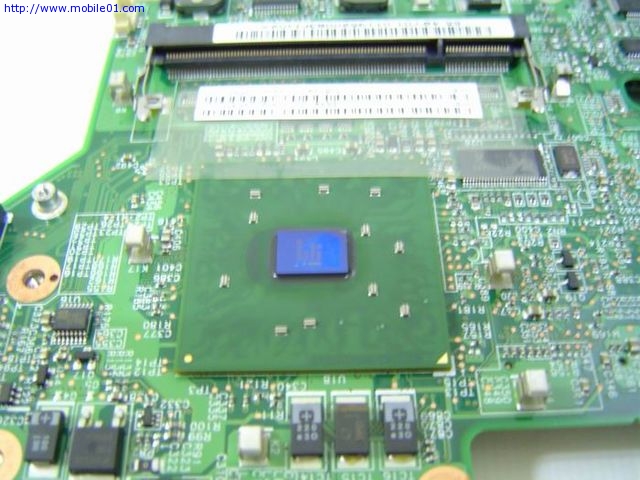

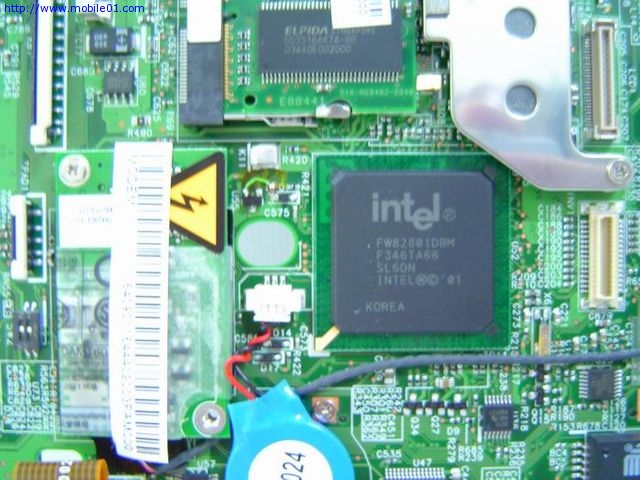

這兩顆是啥?!我不知道耶!只知道下圖左方被包起來的那塊是56K數據機!

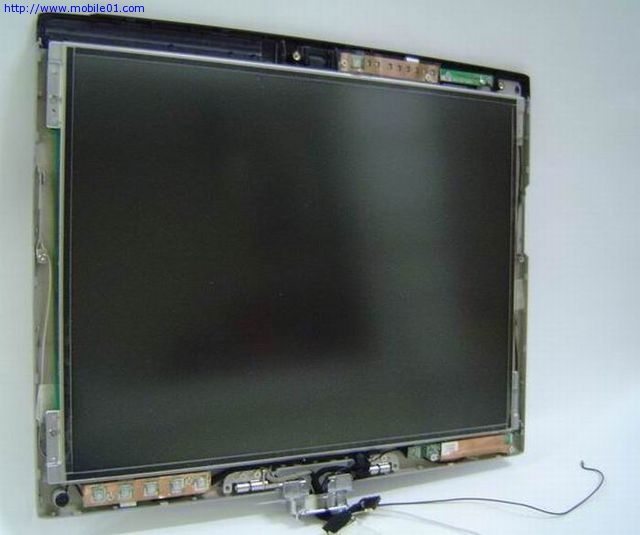

「螢幕」,黑色塑膠邊框拆掉後的樣子!

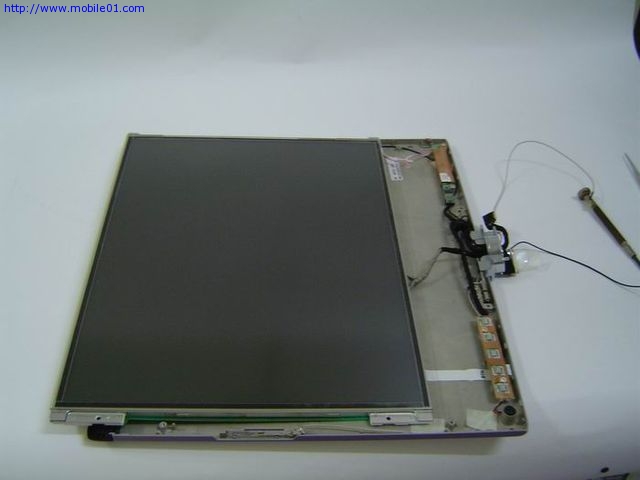

LCD面板和上蓋分開的樣子…

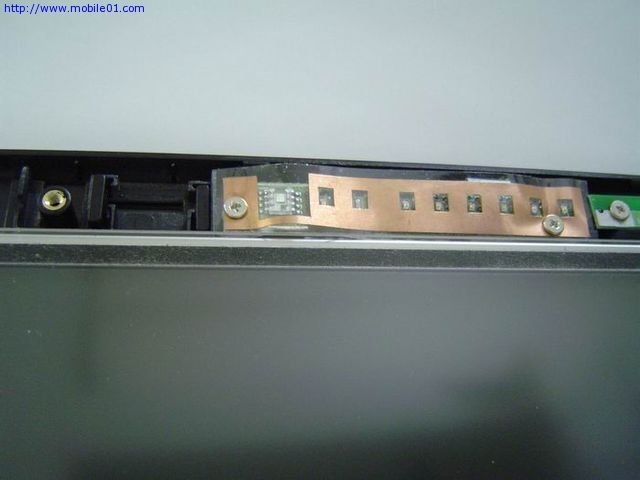

螢幕上方的狀態指示燈外觀。

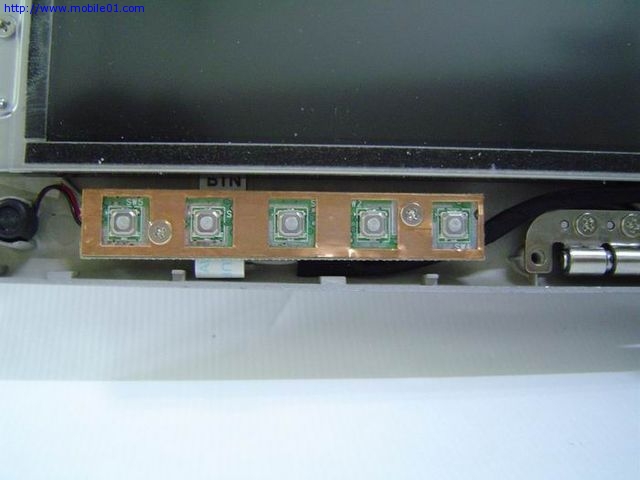

平版電腦模式功能鍵內部的外觀。最左邊黑黑一球就是內建的麥克風!

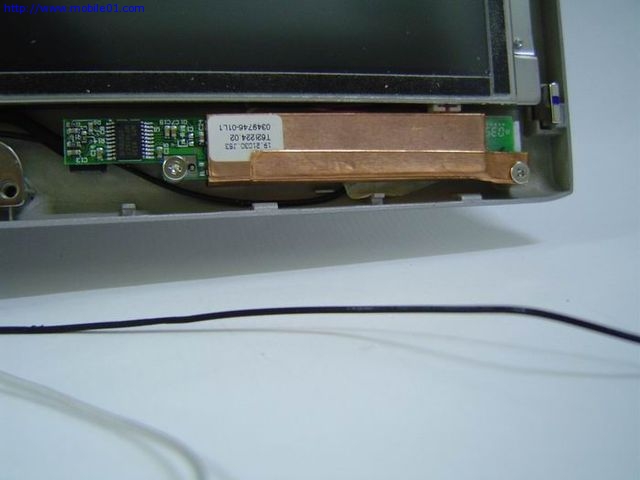

被類似錫箔紙包住的部件,應該是相關的手寫輸入裝置吧?!薄薄的金屬紙,差點把它給撕破…

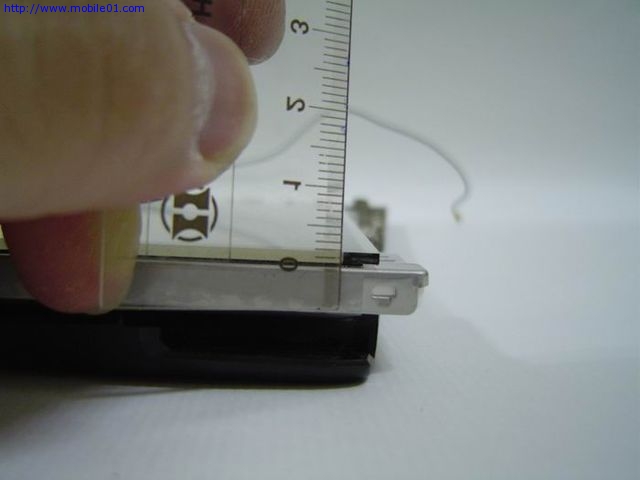

來看看這是什麼?!一塊0.2公分厚的玻璃,做啥用的?它是覆蓋在LCD面板上的玻璃,也就是電磁感壓筆接觸的部份!所以電磁感壓筆是與這塊0.2公分厚的玻璃碰在一起,而不是直接碰在LCD面板上!而筆尖是塑膠原件,因此在玻璃上畫來畫去並不會留下任何刮痕!不過,正因如此,使得在螢幕上書寫或亂畫時,筆尖和螢幕顯現的筆跡之間總有些距離,多多少少會比「紙」「筆」之間來得那麼一些些不真實!還有就是筆觸感也是使用TPC初期需要嘗試去習慣適應的!因為在TPC上書寫、作畫,幾乎沒有摩擦力…感覺多少會不真實!

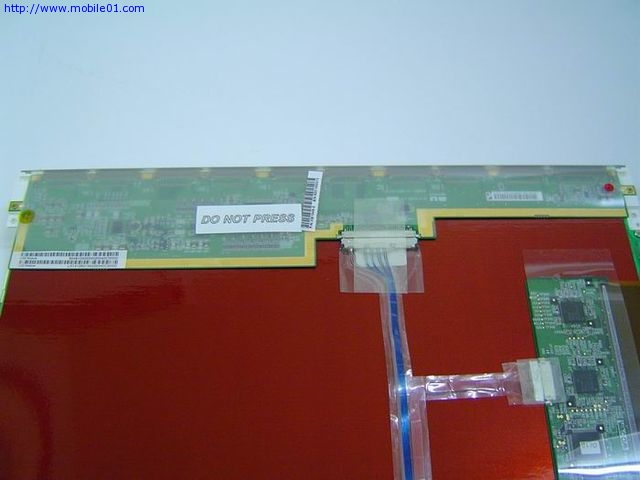

TPC的 LCD面板背面,上方一大片的電路版!


右邊那一小塊右下角寫著「WACOM」!(這幾張拍的有點爛…)

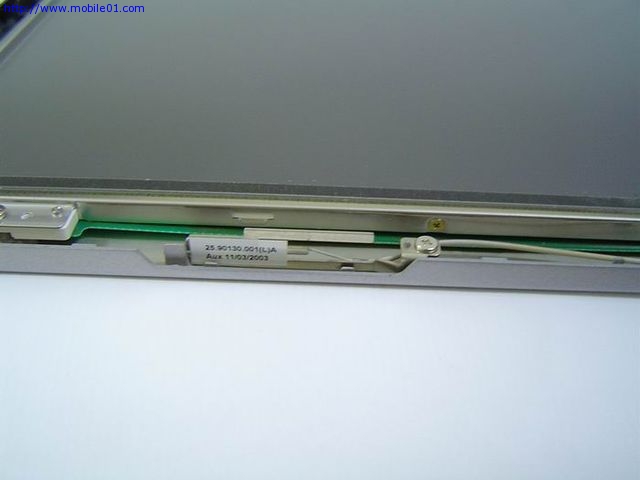

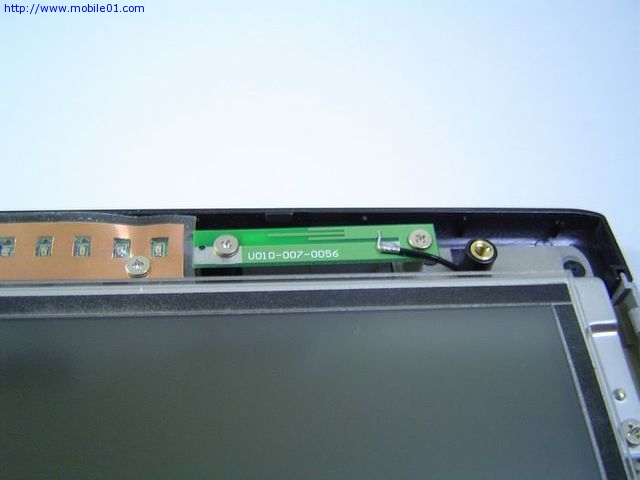

這兩張就是先前提到無限網卡的天線,一個在左側,一個在右上方。

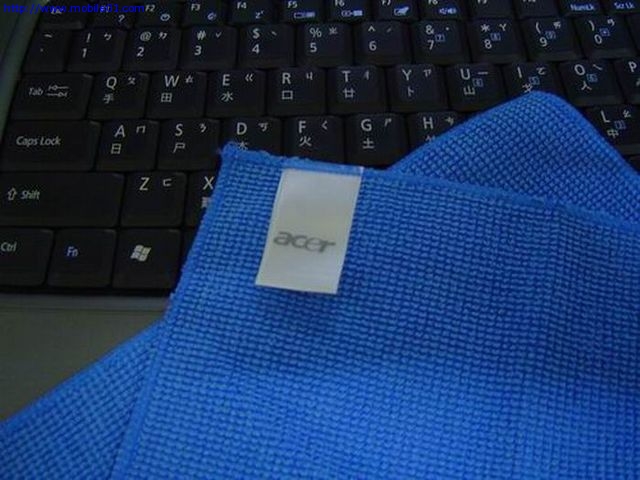

acer這次還蠻貼心的,隨機附了一張「魔布」!雖然沒多少錢,但讓我覺得很用心!


算算賣掉aspire 2000,買C300到現在也已經四個多月了,雖然賣了aspire2000讓我相當捨不得,不過C300表現的相當稱職,讓我沒有後悔!打從一開始有TPC時,就讓我非常心動,不過對於小螢幕真的提不起興趣,也許是因為目前還沒有能力同時擁有兩台NB,所以就一直持著觀望的態度,直到C300的推出!
對於雙用平版電腦,我覺得真的是比一般筆記型電腦來的方便許多!因為它除了有一般筆電的特性外,還具有手寫輸入的功能,在螢幕上隨意塗鴨、做筆記、電子書閱讀等等,都是使用一般筆電無法感受的便利!
對我而言,除了一般上網、文書處理外,最常的運用就是將掃瞄後的文件、電子期刊存在硬碟裡,然後直接以平版模式閱讀,直接在重點上畫線和筆記,現在的adobe acrobat也有少部分類似數位墨水的功能,相當便利!另外,看書寫筆記,直接把它存在電腦裡是一件多方便的事啊!對我而言,windows journal是一個超級方便的隨寫軟體,簡單易用!
還有很重要的就是「手寫辨識」,其實我的字蠻醜的,不過「它」幾乎都能「看」得懂!主要就是筆順不要差太多,字不要黏在一起,幾乎就都可以辨識無誤!

當然,目前的TPC也不是沒有缺點,就以我使用C300的感覺來說,如前所述,筆觸感畢竟不如真實的紙筆(在現在科技進步的社會中,應該說「傳統的紙筆」,因為沒有理由說電磁感壓筆不是真正的「筆」!)接觸來的符合我們已經習慣的經驗(觸感),這可能需要一小段的時間來調適,加上感壓筆的筆尖和實際筆跡(游標)之間還有一小段的距離(在C300上,少說有0.21~0.23cm), 所以會因為視角等原因使使用者感覺「筆尖怎麼對不太準想要對的目標」,這方面除了是適應外,就是要時常做「校正」!另外就是,雖然可以在電子文件上直接作業,但畢竟沒有辦法感受到翻書的快感!

說了這麼多,最後這一段似乎會澆熄了想購買TPC的朋友的衝動,其實這些都只是一小段時間就可以適應的!因為大腦會在你不知不覺中讓你習慣這一切!TPC有改進的空間,這是不可否認的,但它的出現拉近了人與機器的距離,這是使用一般NB無法體會的!因為即使設計再精良、配備再齊全的NB,它都仍舊是傳統的人機介面!所以….想敗的朋友,就別遲疑了!如果你還算是保守,就敗「雙用」的吧,如果你夠激進、前衛,或是已經有了電腦,而想擁有一部TPC的朋友,那就敗大同天機那一型的吧!讓我們有更多的心得可以互相分享吧!!!

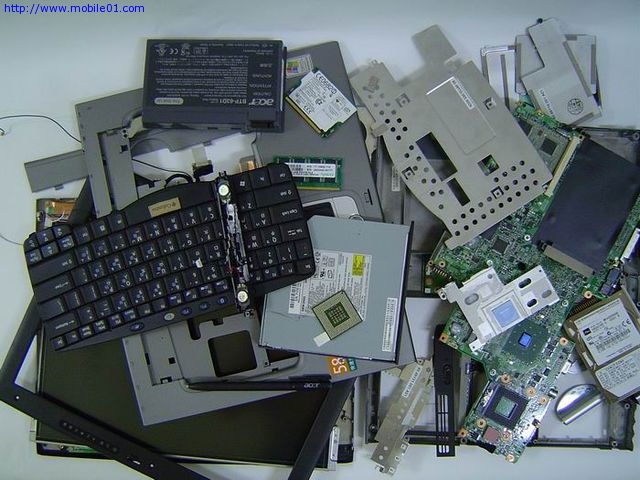

最後!來一張大「拼盤」吧………




附註:acer TravelMate C300網頁


2004-06-09 14:39 #1
[歡呼][鼓掌][歡呼][鼓掌]
置頂!置頂!
版上就是需要您這樣的先賢先烈造福後進晚輩…感激不盡!

不過最後那張大拼盤實在有點「血腥」,有點屍橫遍野、慘不忍睹的感覺…敢問您順利的裝回去了嗎?
[遊魂][遊魂]



機殼內側看到的價錢標示,93元,相當有趣!




我覺得那個不是價錢吧?我猜應該是九十三年元月三號
相當精彩的說明,看得我也很想敗一台TPC。
拆的真『淋漓盡致、乾乾淨淨』,有機會該跟您學習一下如何拆解TPC呢!
呵呵呵...^_^|||...
實在太神了!佩服的五體投地。
幫助小弟更加瞭解準備購買的機子
以後要向大大多多請教
看到大大的拆解
發現我的技術實在太差了
其實我的C300剛到手時也被我拆解過
但由於被我弄壞了一直都不敢拿出來給大家看
1.我把鍵盤上的卡損給弄斷了:((
2.這就比較嚴重了...連接無限網卡的線也被我弄斷了...結果現在不夠長不能接回去
唉唉...
然後又丟了2顆螺絲...
真是心情無比的沈重啊...
想請問各位大大一下...
那個連接無限網卡的線叫什麼名字啊...
我該去哪裡買...
我是有去過光華商場那邊問過...
但由於我不知道這種現如何稱呼...
我就跟店家說...
我要那種連接無限網卡的線...
最細的那一種...是外面有一層隔離中間有一條心的那種...
類似電視線的極細版這樣...
結果店家都呆住了...然後說沒有賣...
不知是否有大大知道可以告訴我嗎...
謝謝...

ldidier wrote:

置頂!置頂!
版上就是需要您這樣的先賢先烈造福後進晚輩…感激不盡!

不過最後那張大拼盤實在有點「血腥」,有點屍橫遍野、慘不忍睹的感覺…敢問您順利的裝回去了嗎?





機殼內側看到的價錢標示,93元,相當有趣!




我覺得那個不是價錢吧?我猜應該是九十三年元月三號



我覺得您說的是對的!應該是日期吧!我沒看清楚!感謝囉~~
不知將來的c301xci-g藍芽模組是整合在無線網卡或是另有介面卡安裝?
c300xci及c301xci如何升級哦?
挺好奇的!

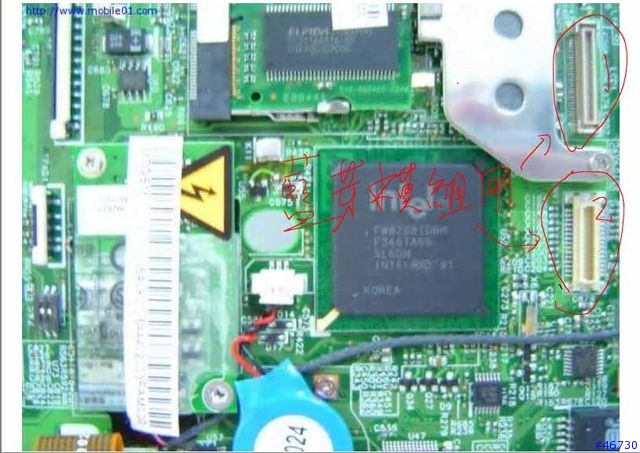

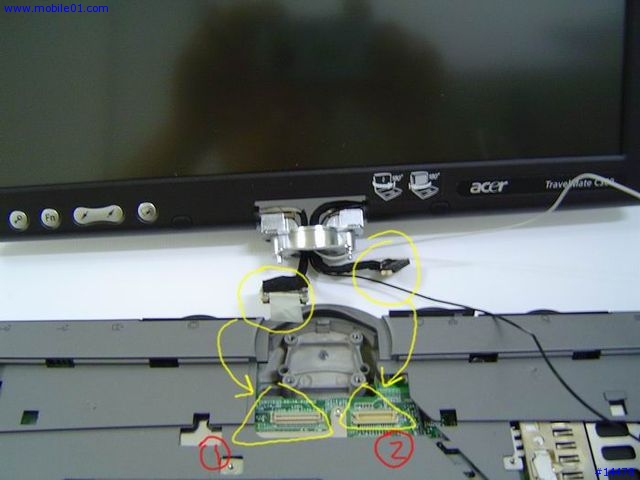

我懷疑BLUETHHTH 模組 是使用附件上的兩個插槽其中一個,
不知原作者是否可提供原始照片,

因若圖中 1與2在拆的時候沒有插上任何子卡,
那這兩個位置就很有可能是 Bluethhth 用的擴充槽。

goldphoto wrote:
我懷疑BLUETHHTH 模組 是使用附件上的兩個插槽其中一個,
不知原作者是否可提供原始照片,

因若圖中 1與2在拆的時候沒有插上任何子卡,
那這兩個位置就很有可能是 Bluethhth 用的擴充槽。


這兩個插槽其中一個是LCD用的,另一個是手寫版用的!所以都不是留給BT的擴充槽!
