[DIY] Aspire ONE 3.5G 網卡 藍芽 通通裝進去

等了好久都沒人改
本來想等人改完 在參考著來改
等了一個月 都沒資料
昨天終於受不了了 ~~~ 阿~~~~~~

目標 : 3.5G網卡 & 藍芽模組 通通植入


[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去

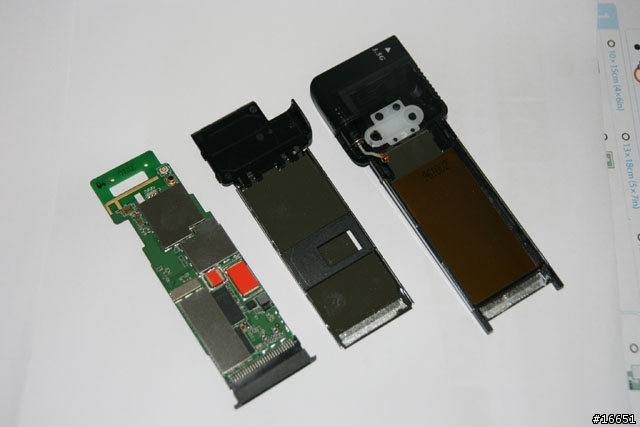

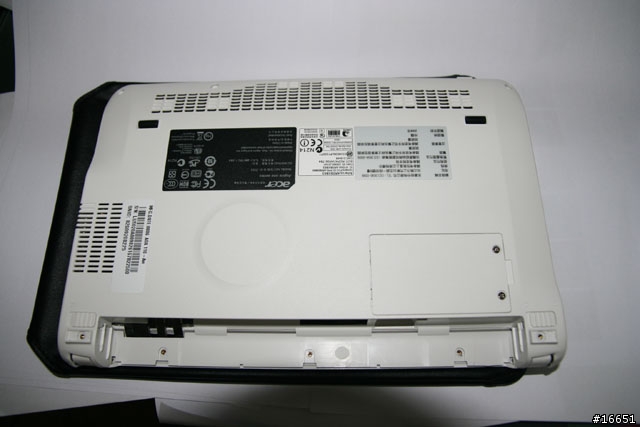

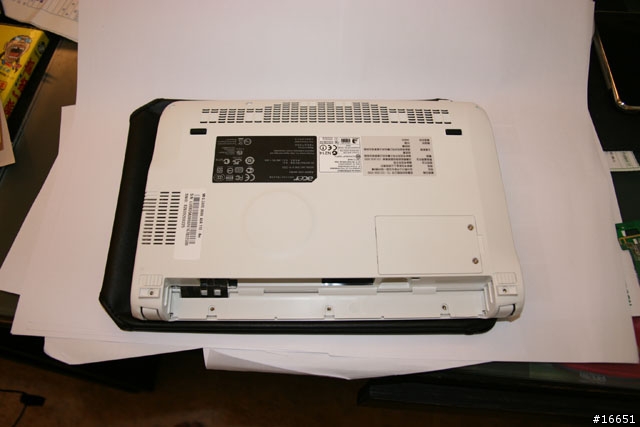

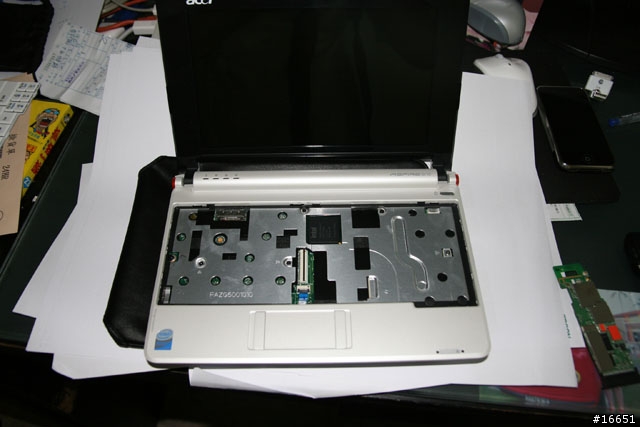

YB 買的 $4300 拆了
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
還不是很好拆
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
質感還不錯
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去

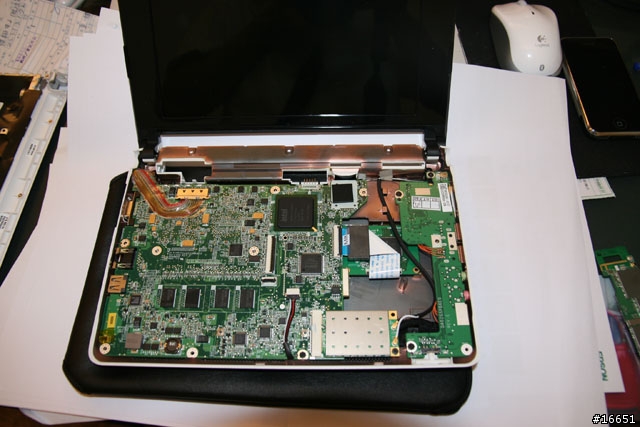

換拆今天的主角
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去

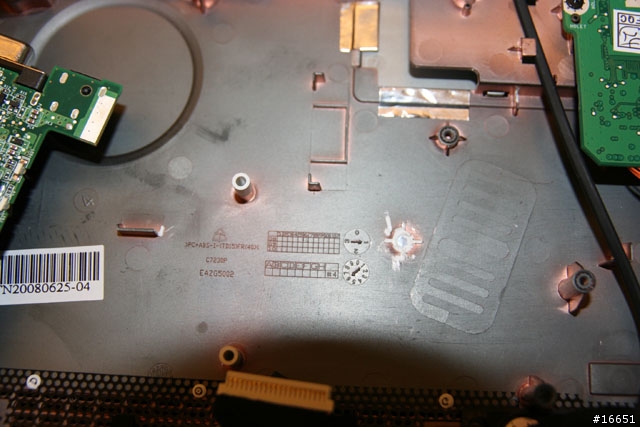

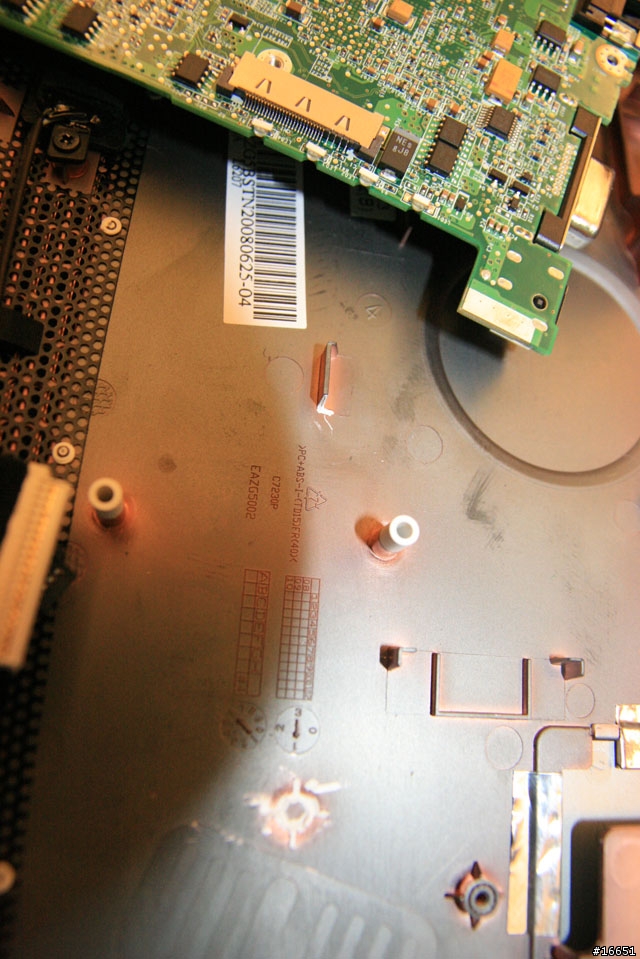

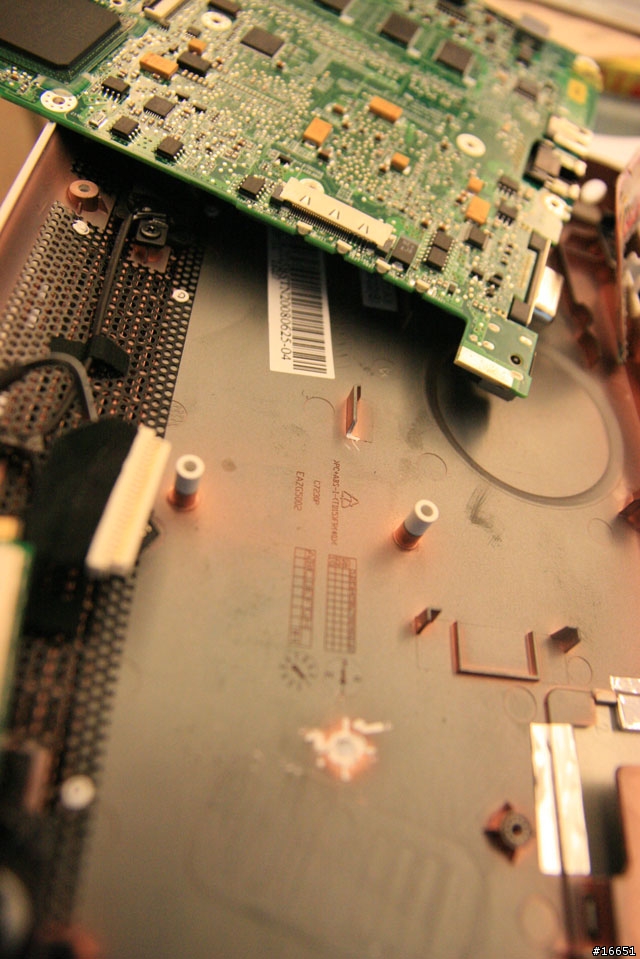

用斜口拑切掉檔到放網卡住子
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
還不夠寬再剪
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去

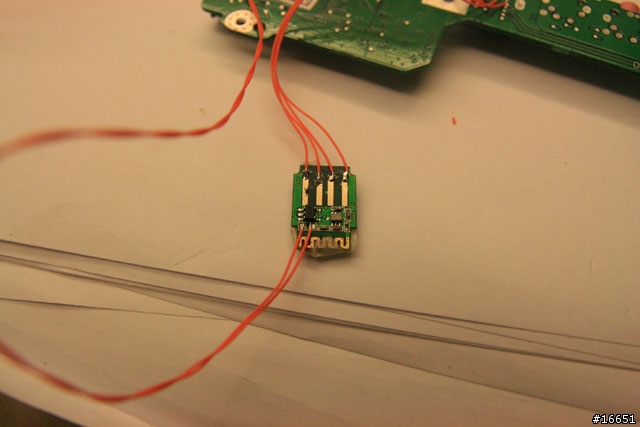

藍芽改裝 忘記拍了 sorry 這各很簡單
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去

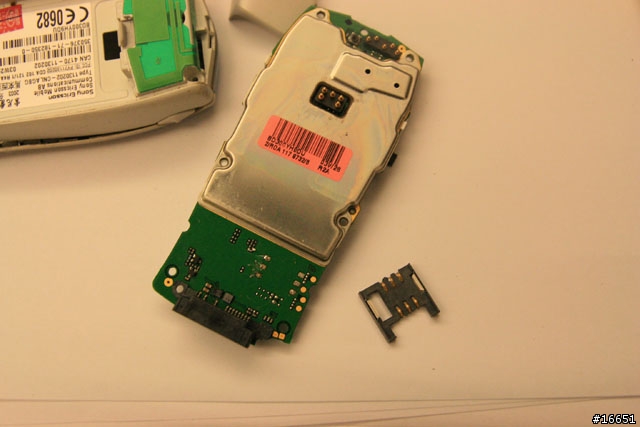

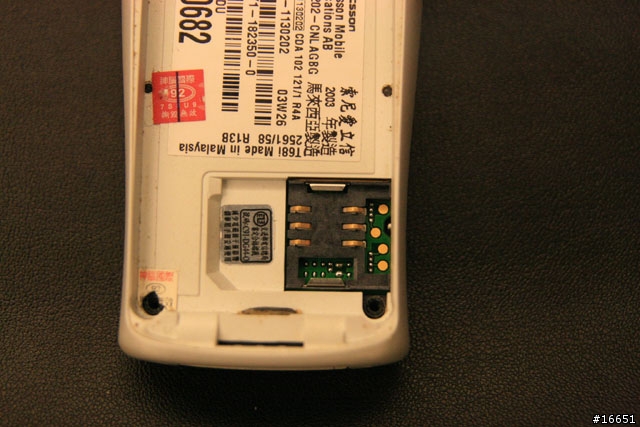

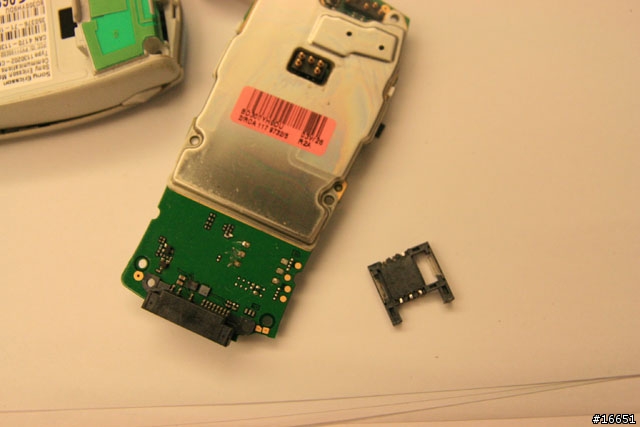

要恢復 sim card 插槽 喝喝 找一隻 就手機來拆 (材料行都沒賣 暈~~)
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
還蠻好拆的
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
先擺擺看 喝喝 蠻適合的 想想怎嚜固定
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去

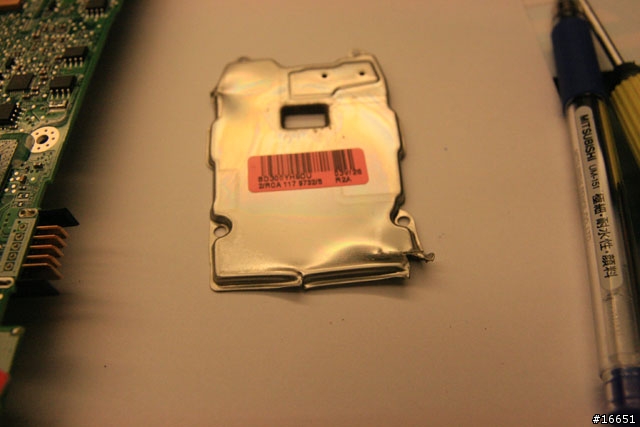

想說用 手機裡的鐵殼 減一段來悍 後來發現很蠢 手軟 就放棄
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去

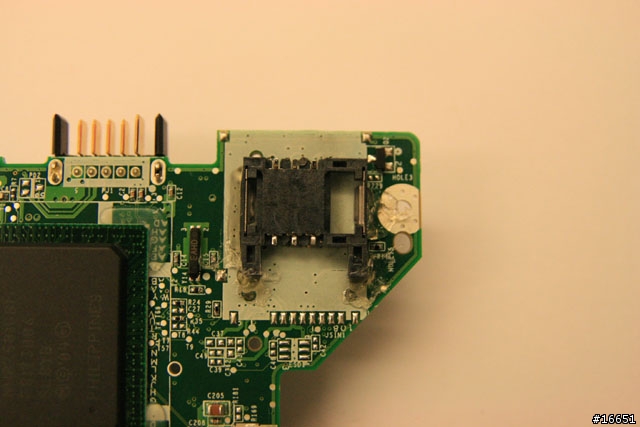

就如東森 水蜜桃姐姐說的 熱熔搶 是你的好伙伴
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
年的有點醜 不過 很牢
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去

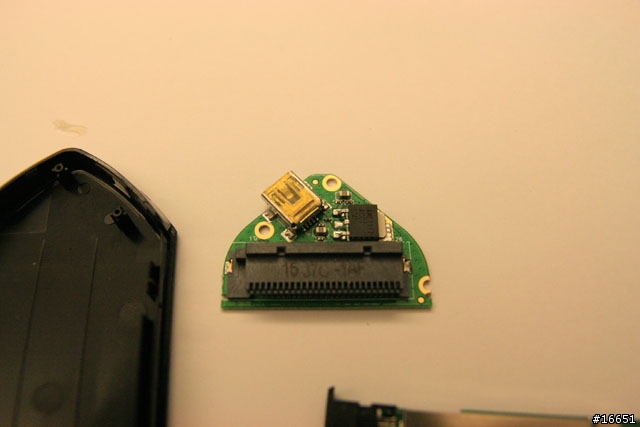

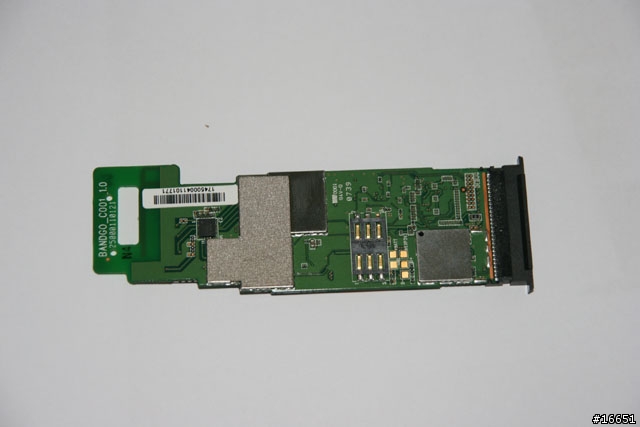

想測測網卡 想先了解接點 拆開看看
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去

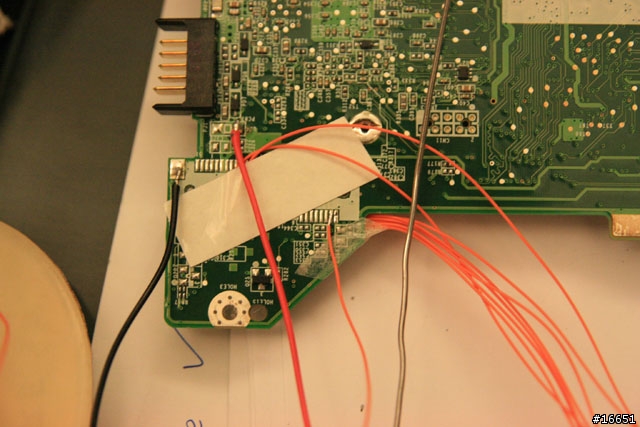

把 SIM Card 連接 3.5G 網卡
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去

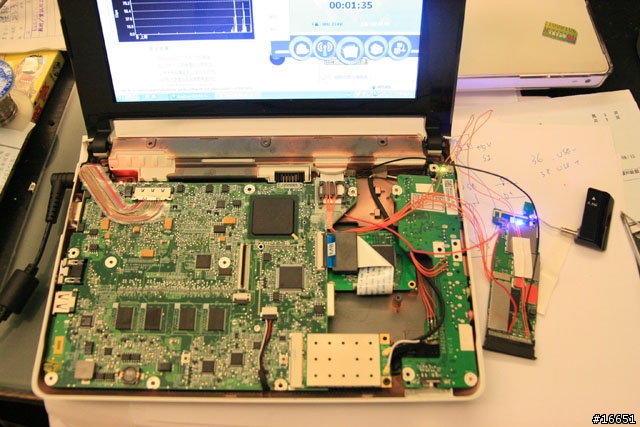

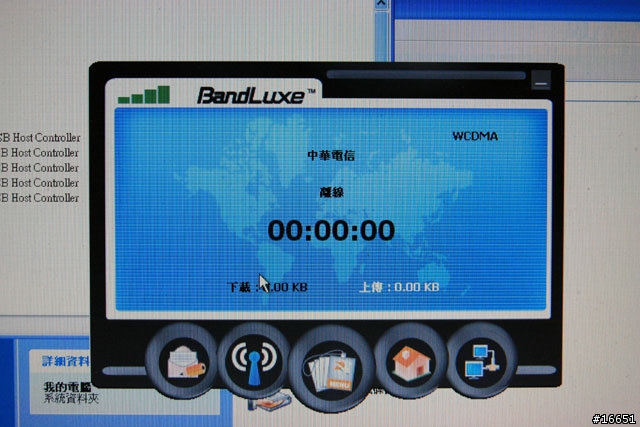

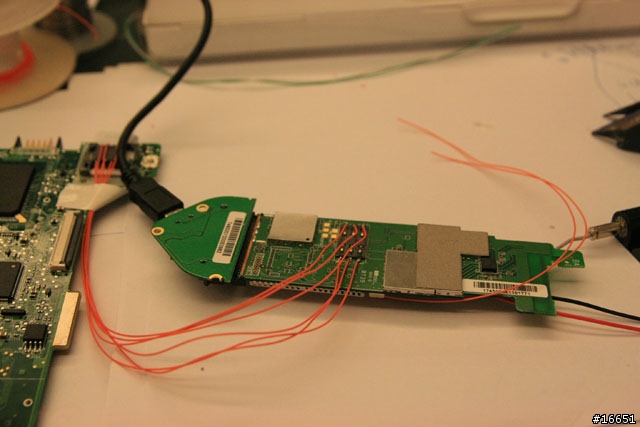

先接到電腦上 看看 讀的道 SIM CARD 嗎 另外兩條是我拉出來的 USB 接點
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
好狗運 沒弄壞 喝喝 繼續搞
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去

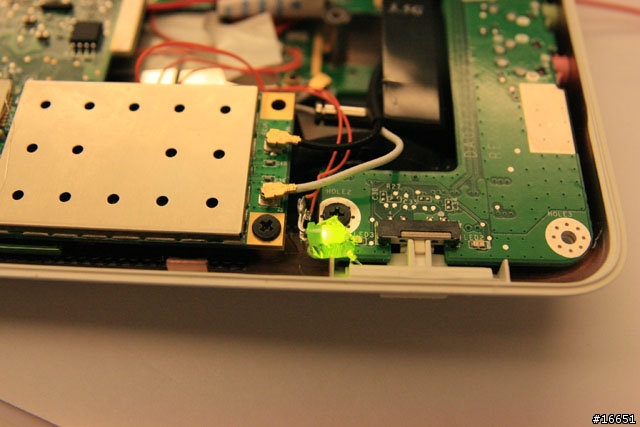

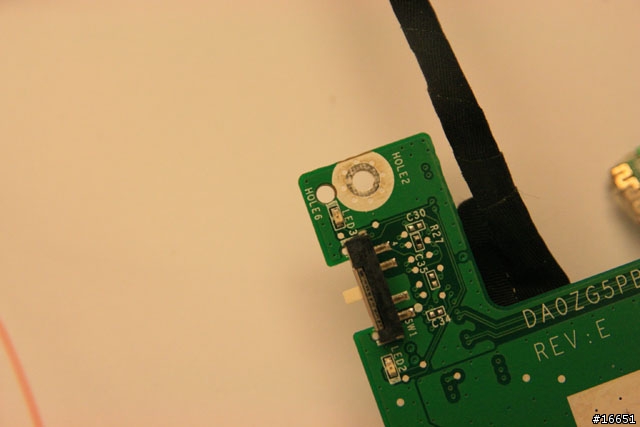

把藍芽的顯示燈 改道 電源開關鍵那邊
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
不大好弄
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去

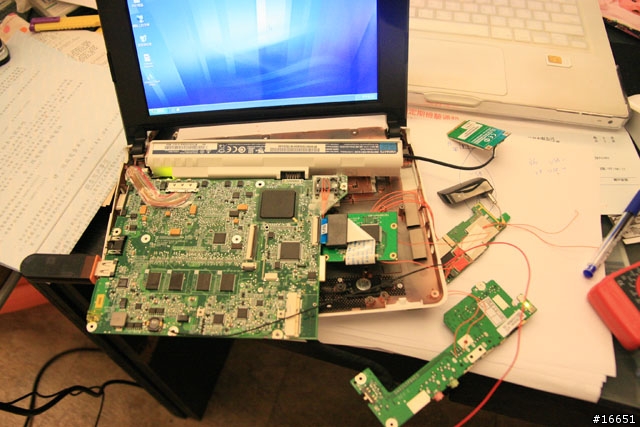

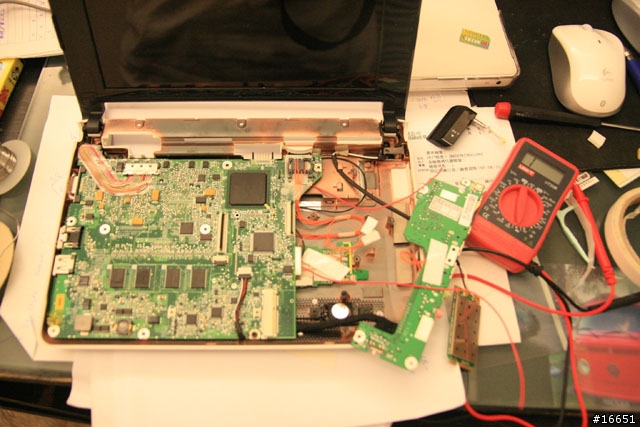

全貌
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去

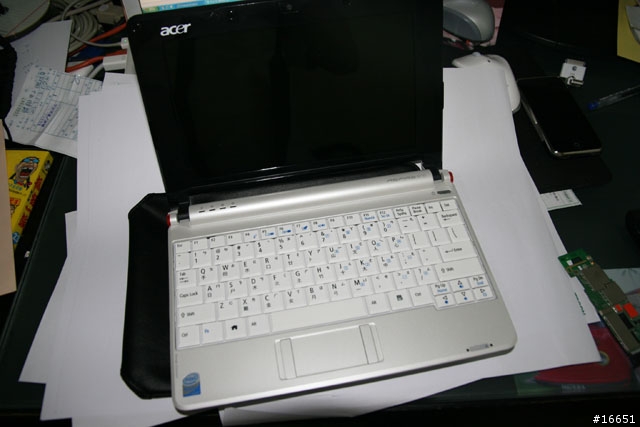

裝回去 試試看
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
網卡燈 這麼亮 應該很浪費電 拆掉
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
很難拆 @@
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去

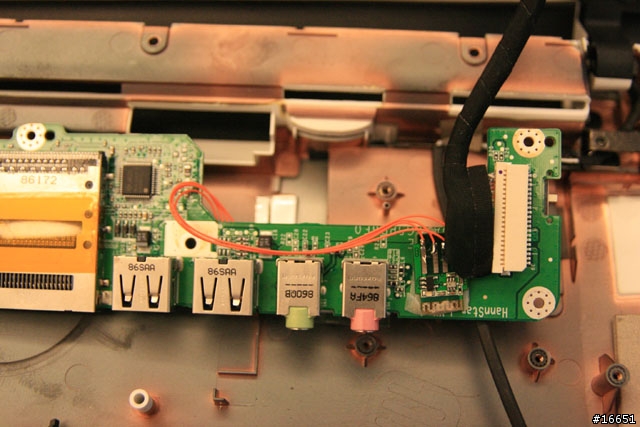

紅=+3.3V 黑=接地 上面兩條橘=USB D+ D- 下面的橘=可以讓 面板另一個燈會亮 (無線網路旁邊的納各 下圖)
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
把網卡燈 接到 上面那條線(結果是不行的 別學)
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去

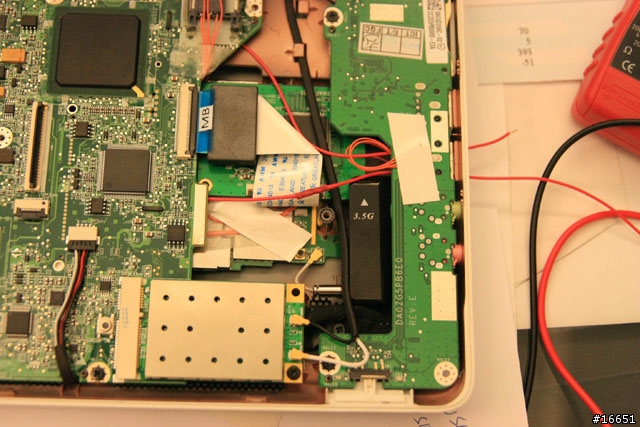

開始放回去
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
還不錯
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
天線也剛剛好
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去

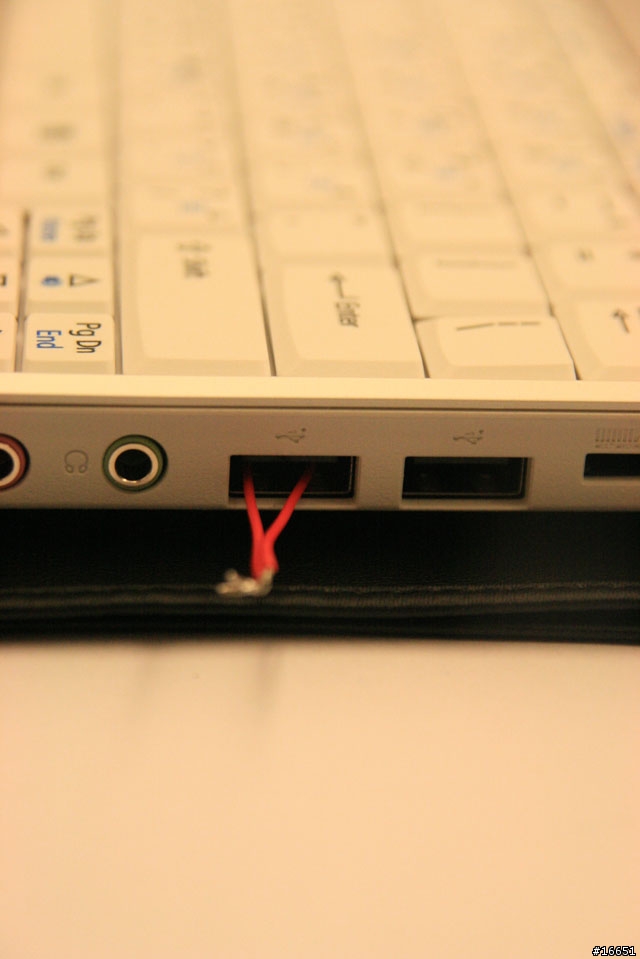

那兩條紅線拉出去 是 網卡的開關 還要找各好開關
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去

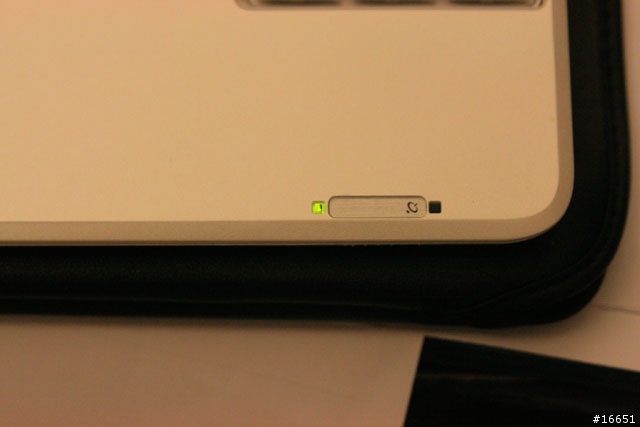

網卡運行燈
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
整理狀況
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
得把藍芽的線 移到下面 因為 突出來 外殼會有縫(相信我)
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去

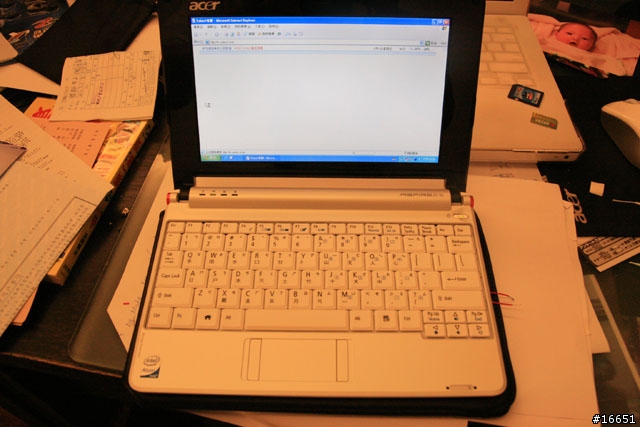

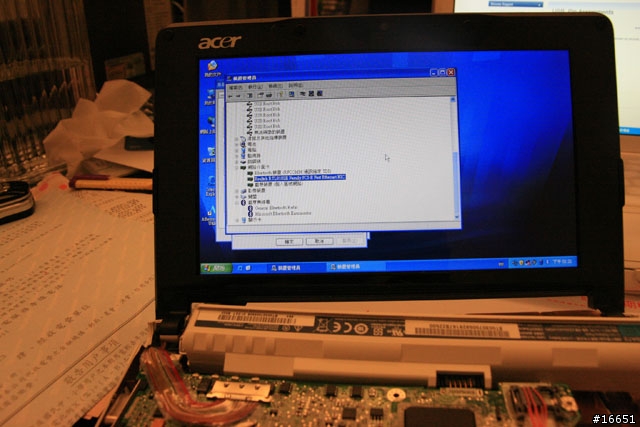

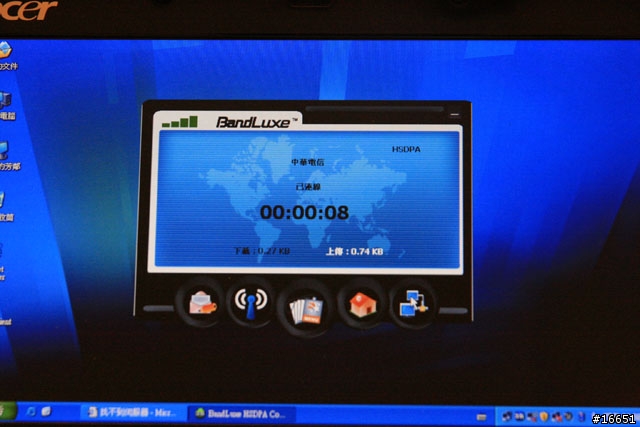

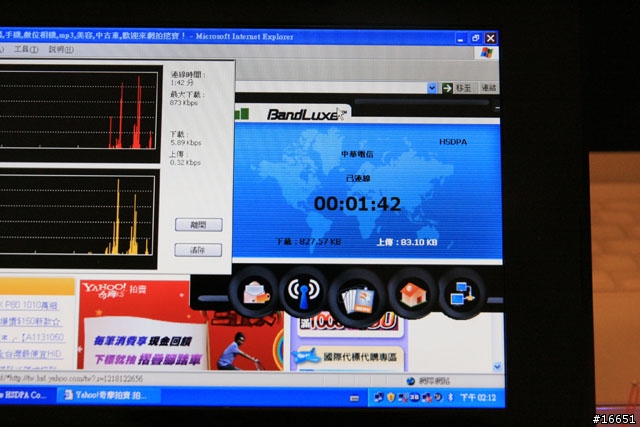

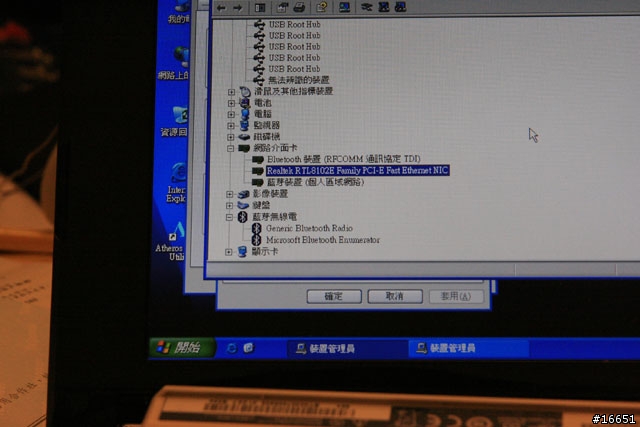

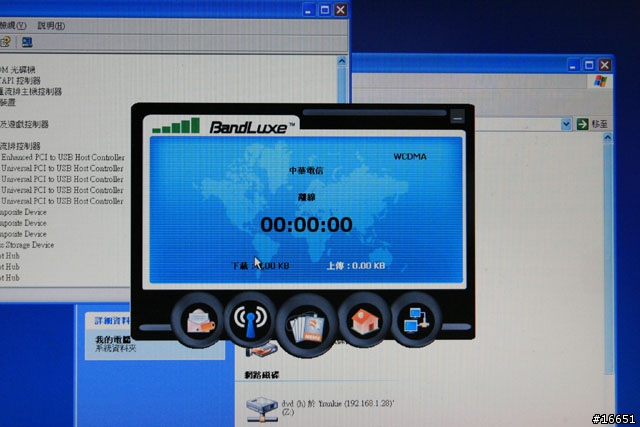

完整測試
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
[DIY]  Aspire ONE 3.5G 網卡 藍芽  通通裝進去
還欠依各開關
1.直接裝依各開關 (可能很醜)
2.用網卡開關來改 (可行 又美 有空再改)

共費時 快 6 小時 ~~ 不過很爽
