http://www.165v.com/165v/div/2005-1-20/376-1.htm

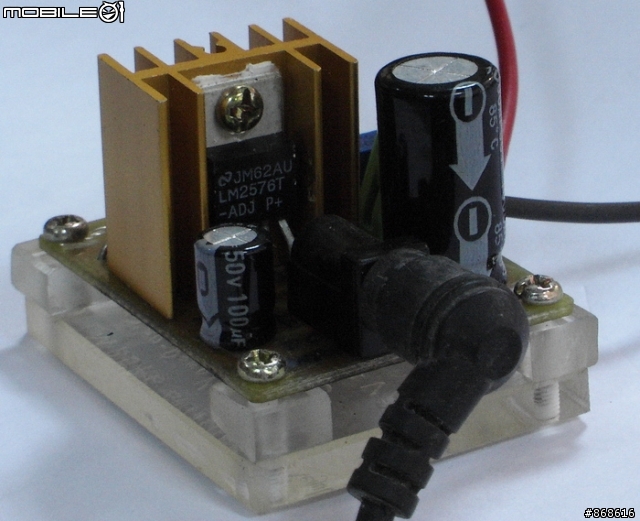

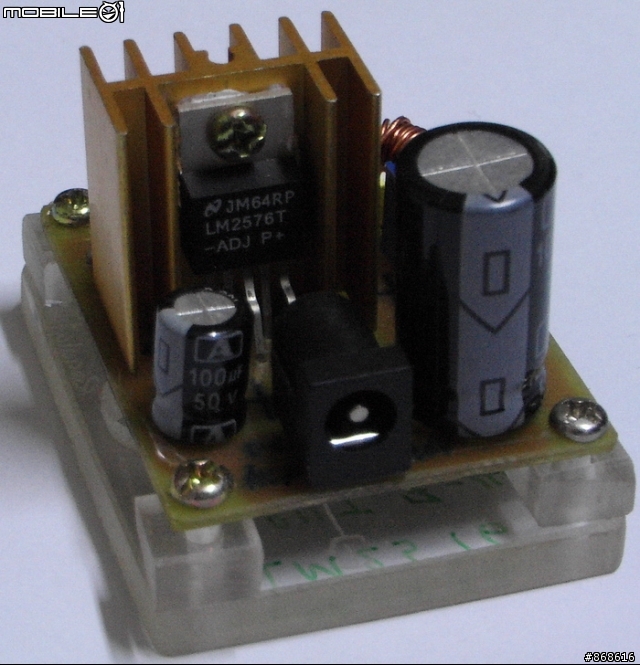

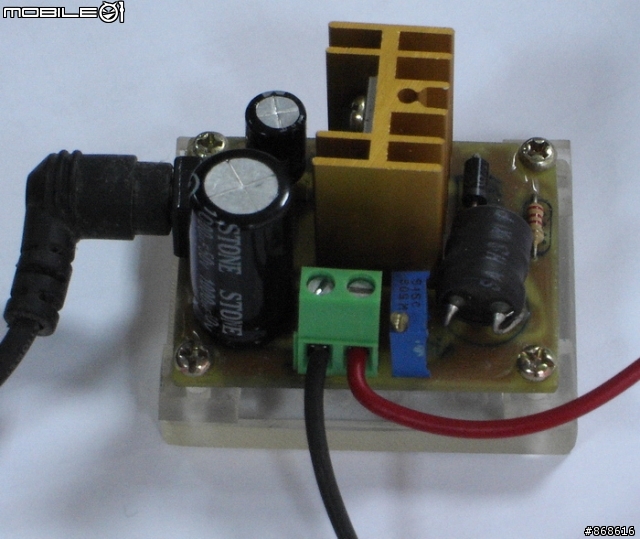

本來我也是想要做，但是LM2576-ADJ都買不到....我這太鄉下了，到最後只好放棄買現成的EPC 車用線

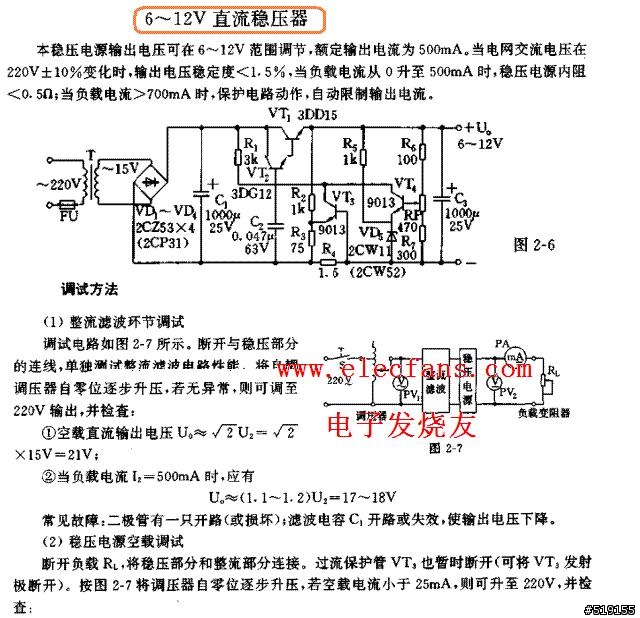

有想要做的可以參考這張電路.....
個人積分：38分
文章編號：5170947
個人積分：0分
文章編號：5190889
個人積分：7分
文章編號：5195709
個人積分：10分
文章編號：5199988
個人積分：75分
文章編號：5200560

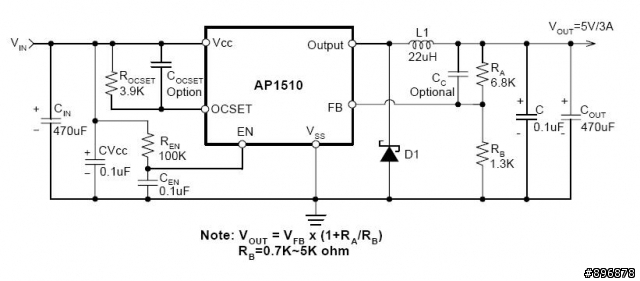

chapar wrote:
這顆IC 不錯用! ...(恕刪)
可能要提出不同見解 , 若有工程師真正用過這顆IC設計的認為我講的不對請指正 !
Io 3A(max) , 無法長期工作在1.5A以上 ;除非加散熱片但這顆的Package是Sop-8 ,
沒有螺絲孔讓其鎖散熱片 , 也不是不能加散熱片但比較麻煩 ~

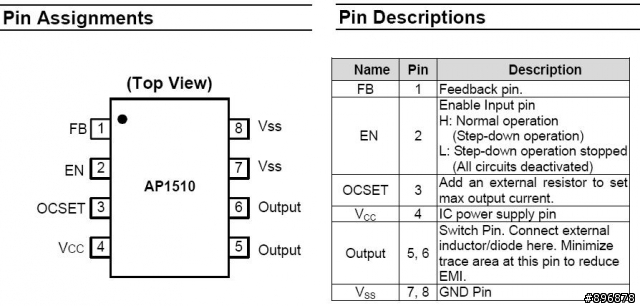

看了AP1510規格書 Applications應該只適合用在1A以下 , PDA ; GPS車機之類的
電源供應或車充用 !
另外DIODES這品牌主力是在二極體的廠商 , IC並不是它的強項 ,屬光寶集團的一家公司 ,
工程師按慣例功率半導體零件規格書上最大值砍一半用這是安全上考慮 .
美國工程師更保守只設計規格書的1/3(Io max) ,
OEM電子廠最簡單的Cost-down是怎麼辦到的 , 國外品牌設計的線路找縮小die size的
替代零件就OK了 ,
工程師的回扣怎麼來 ; 讓零件廠商實際6A的規格書打上9A ,價格可以達到Cost-down要求
又有回扣拿還可以綁住單一品牌廠商 , 別家按規格書9A的零件當然價格完全無法過採購那關 !
當然啦這只是極少數工程師的行為 ,而且也要他對設計案有決定權並且膽子夠大 .
Sorry有點離題了 ~
2.2A/9.5V 的DC to DC CONVERTER線路最好用TO-220封裝的零件 ,而且一定要加散熱片 ,
LM2576(3A max)加散熱片勉強可以用 ,最好找5A Max的類似DC to DC CONVERTER IC .
類似該應用的商業化產品工程師設計通常用PWM IC +Mosfet(or 電晶體) .
