[EP]EeePC 遇上螺絲起子脫光光(拆機過程實錄) PIII

當EeePC遇上螺絲起子怎辦

殘忍的解剖動作侵蝕著EeePC

旁觀者用血淚紀錄的EeePC的脫光光心酸路程


嚴禁 :


未滿18請勿觀賞

正在吃飯者請勿觀賞


GO....

還沒解剖先來一張留念

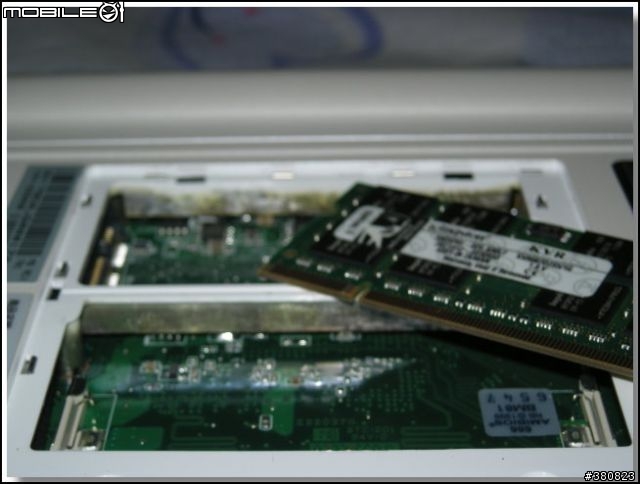

肚子被打開了先來一張RAM VS miniPCI


RAM被拔出來合照(以自行更換成1G DDRII667)

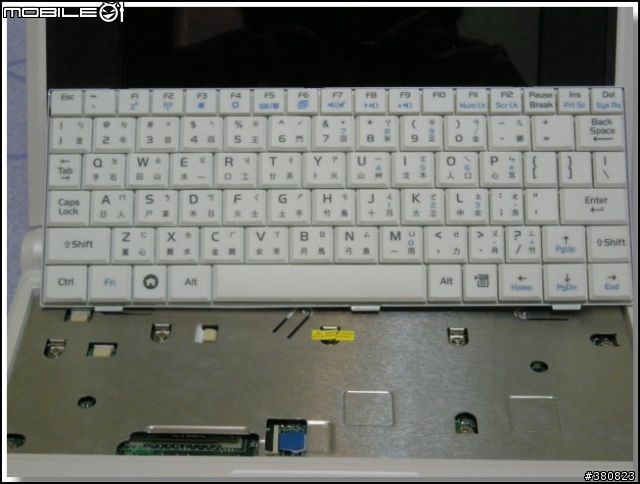

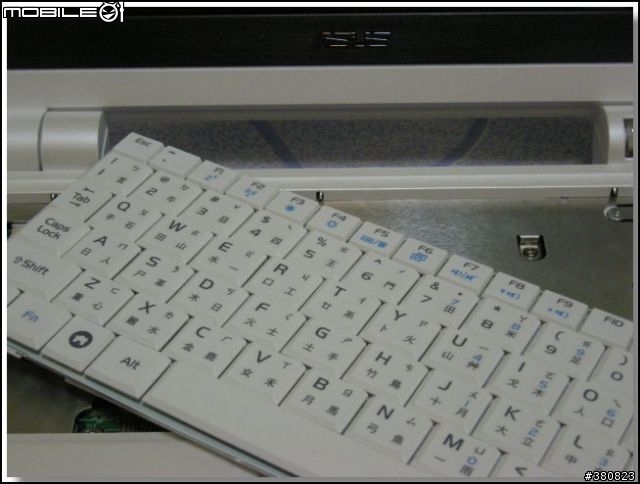

小小白鍵盤分離

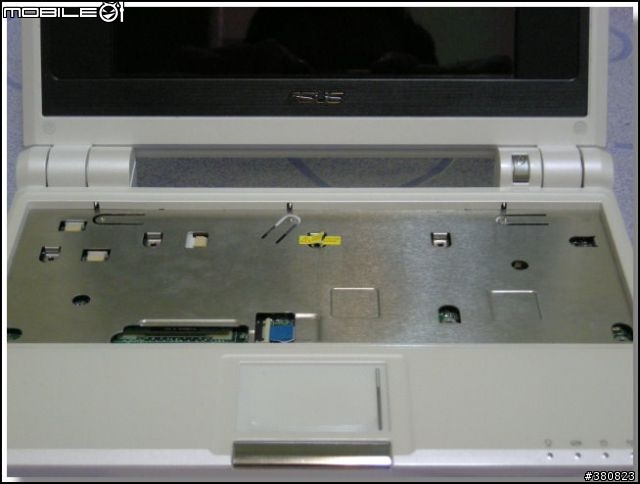

鍵盤底下的散熱鐵片

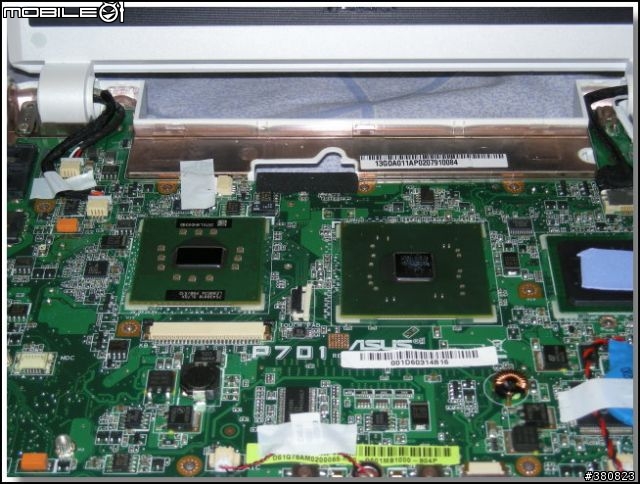

正面上蓋脫光光後赤裸裸展現

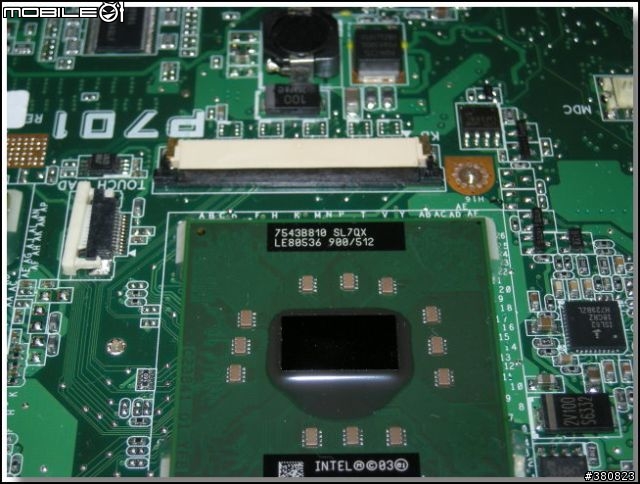

CPU來一張

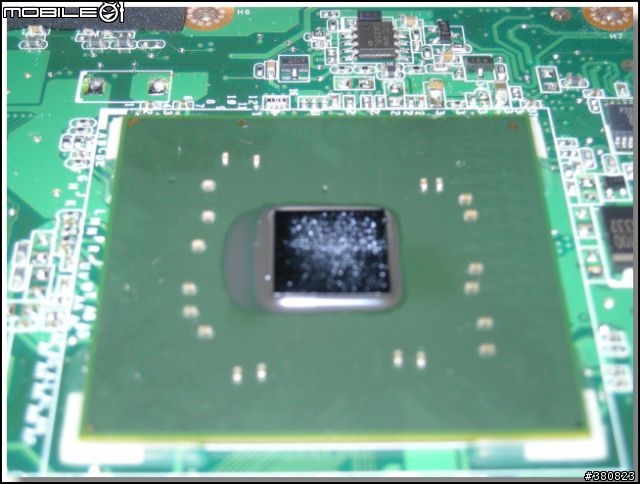

整合式晶片組

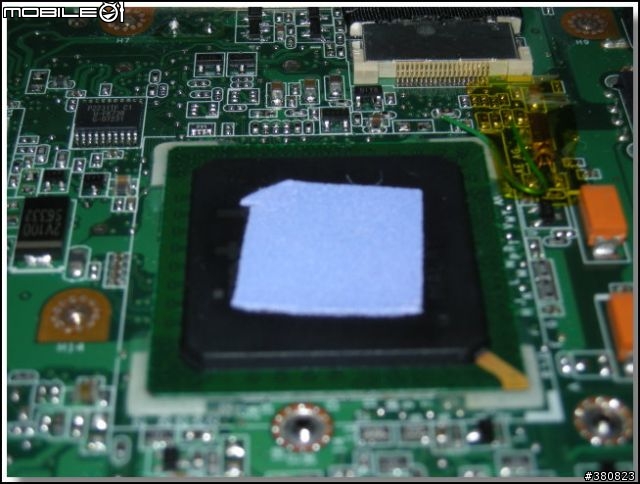

整合式顯示晶片組

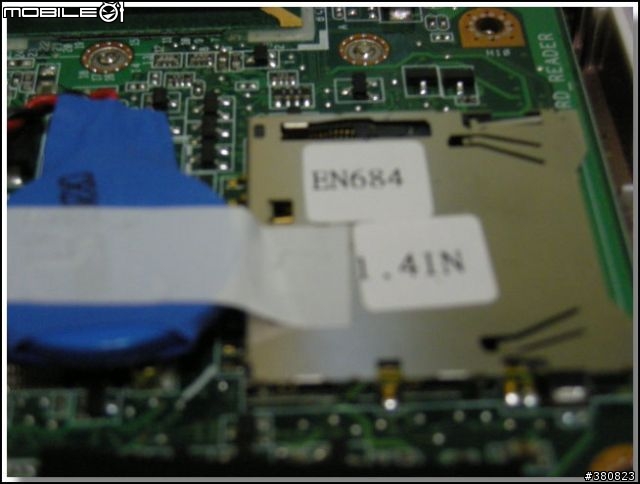

SD卡讀取位置硬體

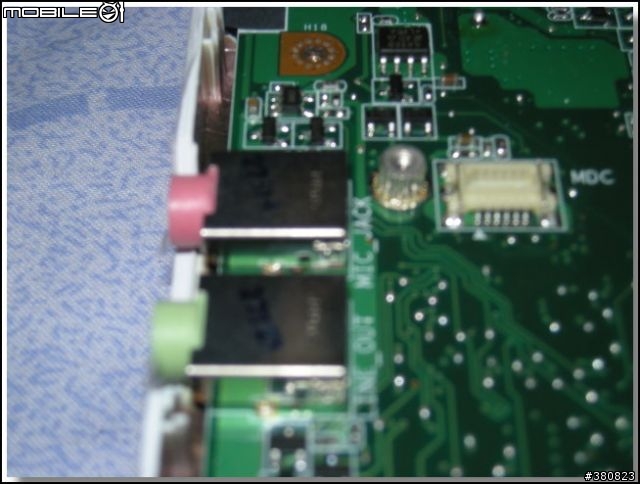

音效喇吧外接孔紅綠燈

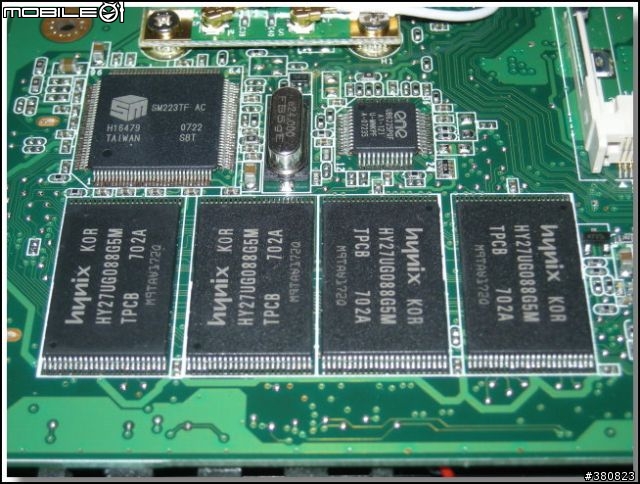

傳說中的SSD Flash一顆1G

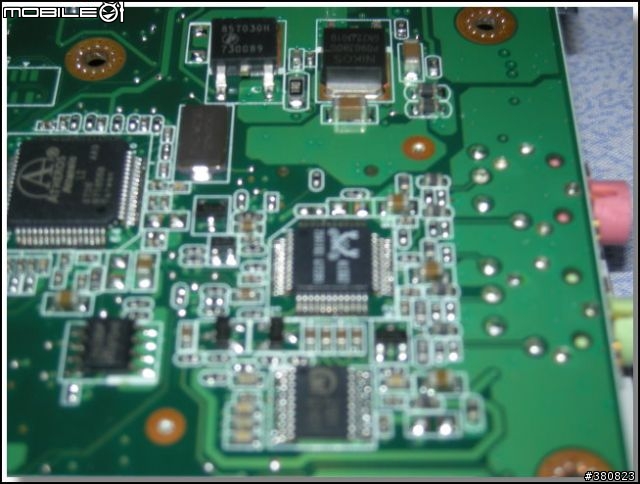

螃蟹專用音效整合式晶片

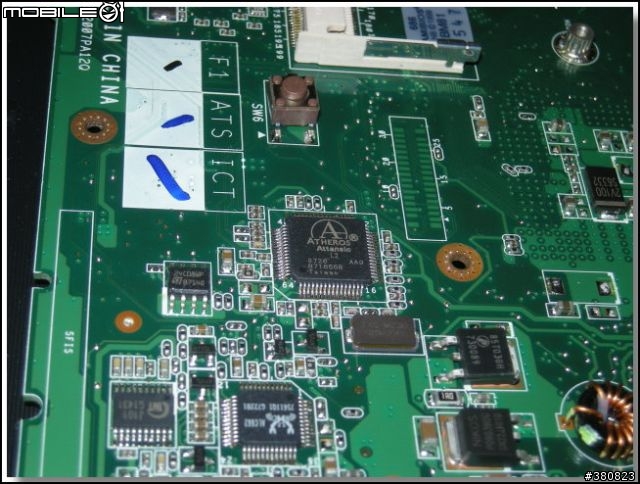

有線網路控制晶片

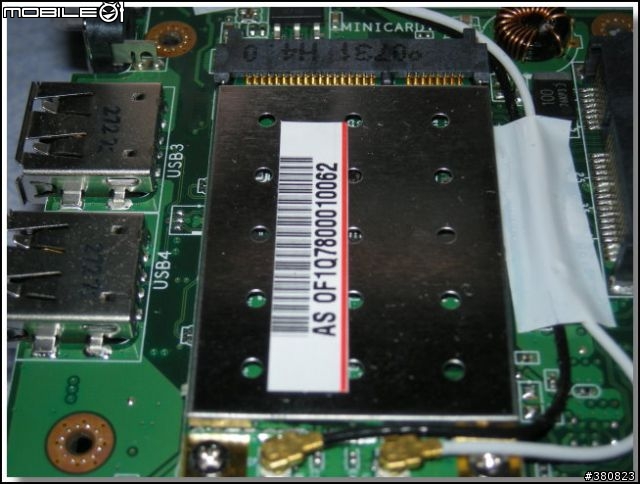

無線網路介面卡

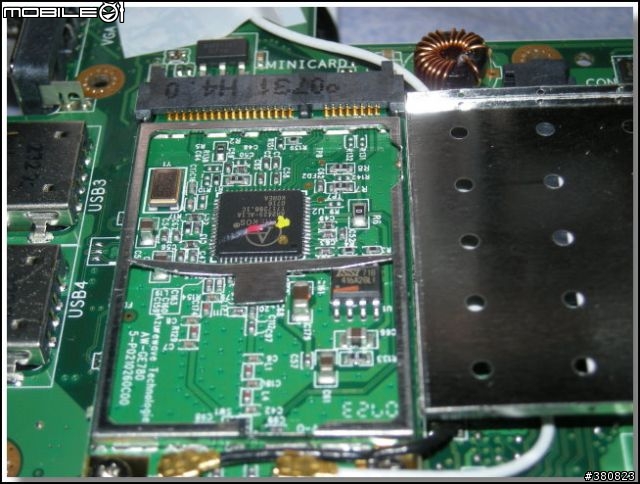

脫光光無線網路介面卡

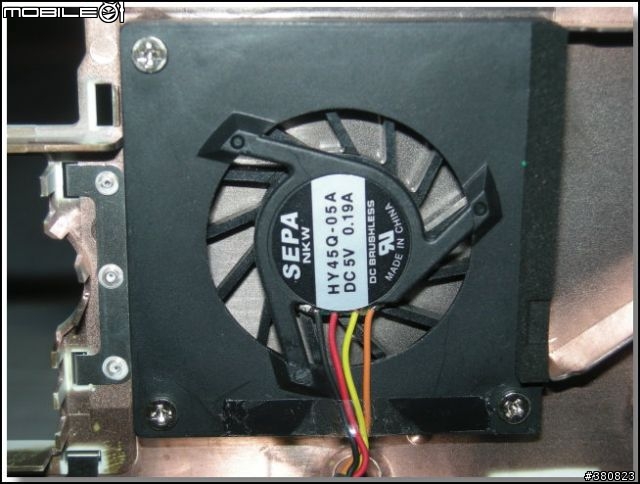

背面散熱風扇(一整個感覺沒用)

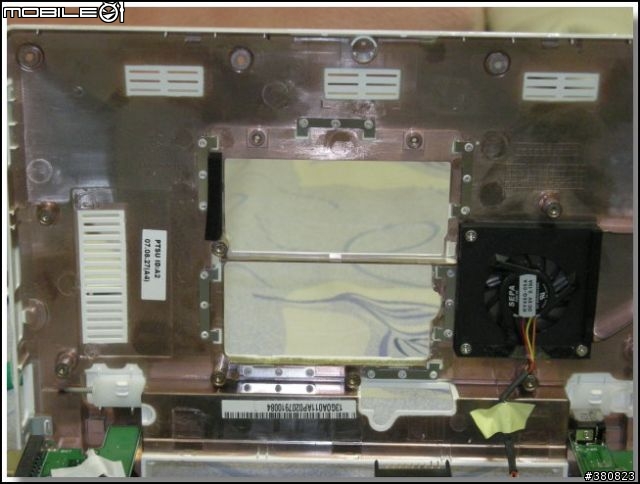

機殼底座內部


背面來一張大合照



以上殘忍血腥請多包含

DJ.MUSIC http://eip.minibox.tw/Phpbb3/index.php
嗯嗯~~SSD竟然是用類似TSOP封裝的有腳的...
看來這個比較容易換多了 如果是BGA的那就真的要好設備才能開工

不過兩組兩組的腳位是對稱的 希望要換人的不要換反...

不然就 哈哈 再來一台!!
這一兩天 都沒有看到有驚人的改照造之舉了

然到大家都忙著改造

還是放棄改造了

不過我想S大把他的EPC都扒開來 想必會有一番作為....

衝吧 S大
air1124kimo wrote:
這一兩天 都沒有看到...(恕刪)


改造

不敢當啦

最近沒啥時間可以把改個小東西PO上來

最近測試到miniPCI的數位電視卡
也許可以拿來改成內建藍芽的裝置

等比較不忙的時候在一一介紹吧
DJ.MUSIC http://eip.minibox.tw/Phpbb3/index.php
不得不佩服這位大大
新機發表不到3天已經被你拆個精光....真是好樣的...
不過我好像沒看到CPU散熱片耶....有嗎?
拉少 wrote:
不得不佩服這位大大新...(恕刪)


EeePC內部無散熱片

全部導到鍵盤下方的鐵片分散熱源

所以在打字時候會感覺到鍵盤有點熱熱的感覺
DJ.MUSIC http://eip.minibox.tw/Phpbb3/index.php
難怪ASUS要鎖外頻...若長時間跑全速900MHz
我看鍵盤會冒煙了.....
拉少 wrote:
難怪ASUS要鎖外頻...(恕刪)


那可以煎蛋了喔



EeePC多加一個功能
自動煎蛋器
DJ.MUSIC http://eip.minibox.tw/Phpbb3/index.php
