R/B70N 風扇上油心得分享

[可略過的前言]
小弟於2008年10月間透過代購從日本Fujitsu購入客製版R/B70N,該型號即為台灣版P8020。

使用上一切OK,唯獨在2010年初左右風扇開始不時發出惱人噪音;起初還能忍受,到該年年底已經吵到難以聽而不聞的程度。7月時到台灣富士通的官方維修點請求修理,毫不意外地被打槍(負責受件的小姐臉色很難看到現在還記得)。今年寒假時又嘗試送到非官方的維修點,對方告知台日雖然配備大抵相同但內裡用料不同,風扇無法更換。所以小弟幾乎是死心了;期間雖然自己也曾嘗試拆卸,但總是不成功。

前天早上小弟打報告時,電腦風扇突然發出幾乎像是嘶吼般的噪音,「這下子只能自力救濟了,修不好就換電腦吧!」抱持著這樣的心態,這次居然福至心靈地搞定之前拆卸不成的地方(後述)。以下是簡單的維修流程:

[維修開始]

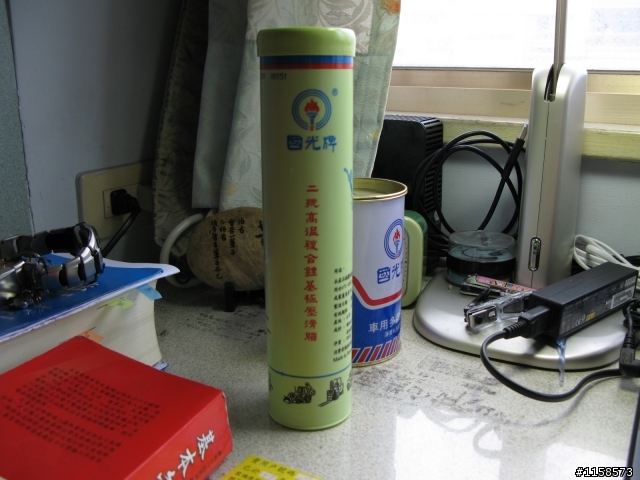

1. 應備工具:小十字起子X1,極細縫衣針X1(或注射針頭),筆刀(或刀片)X1,小平口鉗X1,國光牌"二號高溫複合鋰基極壓滑脂"X1(見下圖,中油直營站有售,約100-140元,售價依油價波動)

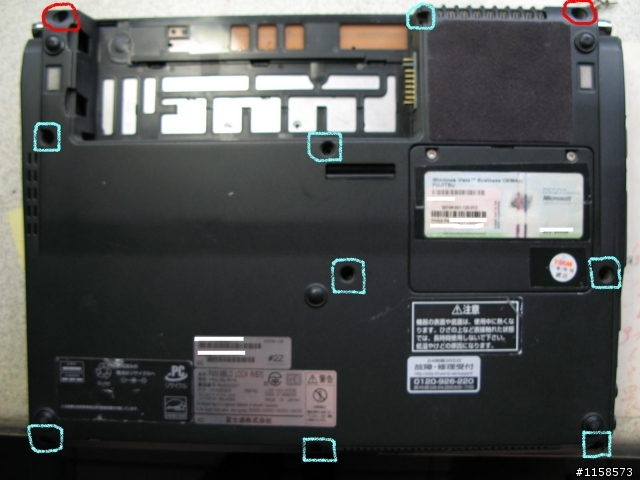

2. 首先先拆開背板螺絲。下圖中紅色圓圈是短螺絲、青色圓圈是長螺絲。

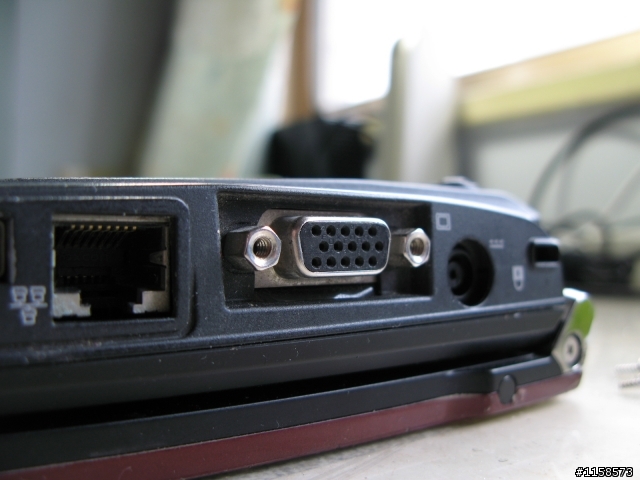

3. 接著用平口鉗旋開D-SUB接頭兩側的六角螺帽。小弟之前就是沒注意到這兩個螺帽可以旋開所以總是拆不開...

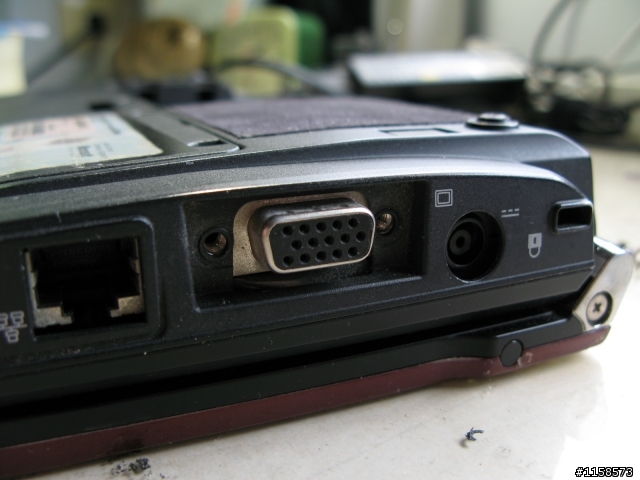

拆開後的樣子


4. 接著打開背蓋(因為機體右邊有許多DOCK,所以打開時必須有個向右推的動作),風扇在右上角:

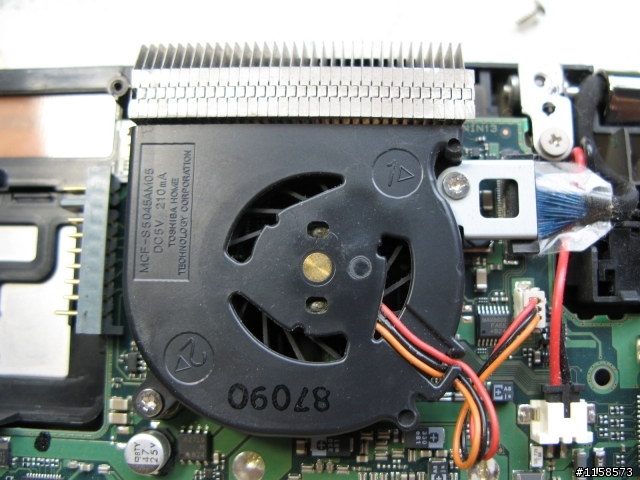

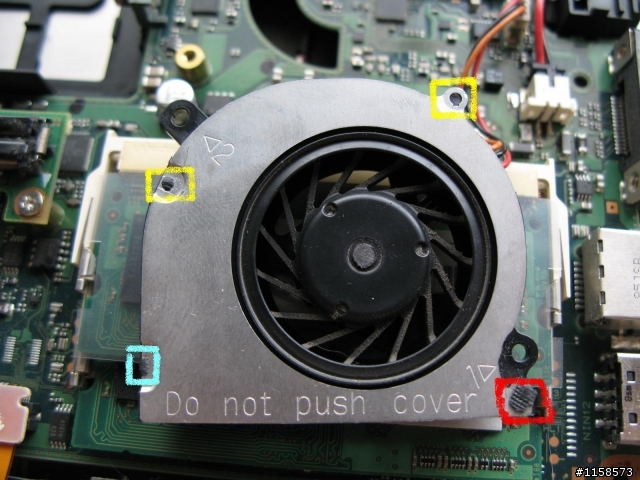

5. 旋開右上、左下的螺絲後,轉過來長這樣子。青色圓圈是橫卡式的卡榫,撥開即可;原本黃色圓圈內長得也向紅色圓圈一樣,上面有塗覆接著防護材質,但這張圖小弟已經用筆刀將黃色圓圈內的保護層刮掉了。請注意務必保留紅色圓圈內的接著防護材質:

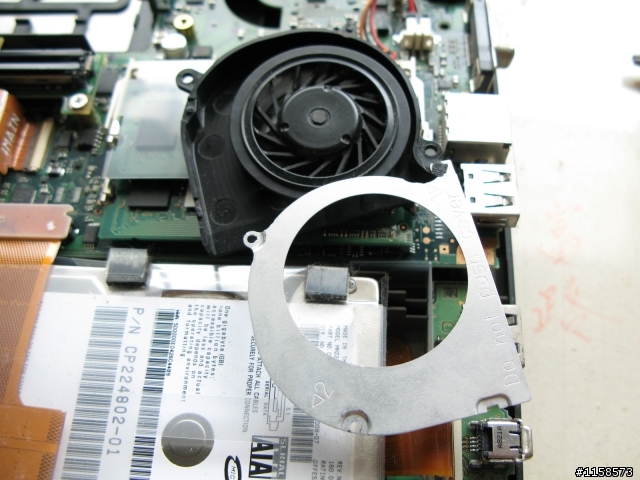

6. 接著以上圖紅色圈圈為圓心,逆時針旋開風扇上的鐵片:

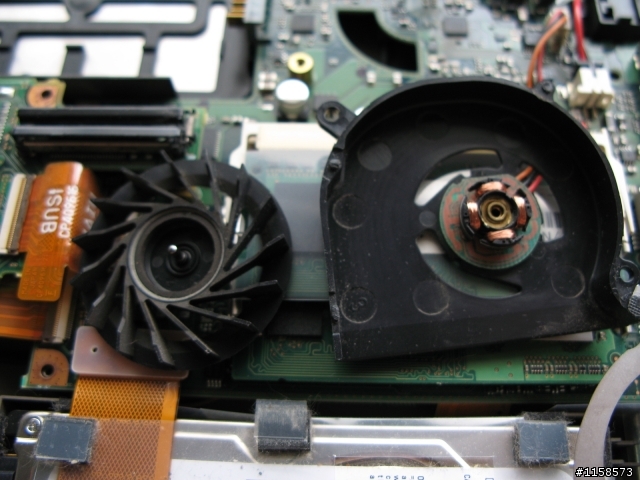

7. 向上提起風扇扇葉。可以發現風扇並非油封式軸承,所以千萬不要用一般針車油或機油當潤滑劑,油會流失而且可能跑到機體裡!

在此簡述使用國光牌二號高溫複合鋰基極壓滑脂之理由:網路上資料大多推薦"國光牌特級三號杯脂",也有一些人直接用WD-40;但小弟上國光牌網站看過油品資料,就我的認知三號杯脂可能太黏,恐影響到風扇轉速;而WD-40仍屬偏液性之潤滑劑,擔心非油封風扇可能會使液態潤滑劑流失太快,所以使用高溫複合鋰基極壓滑脂。

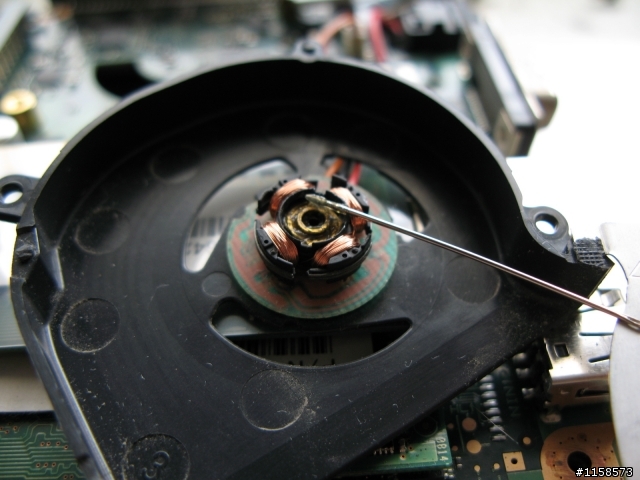

8. 開始上油囉!用縫衣針或注射針頭將油塗進風扇孔:

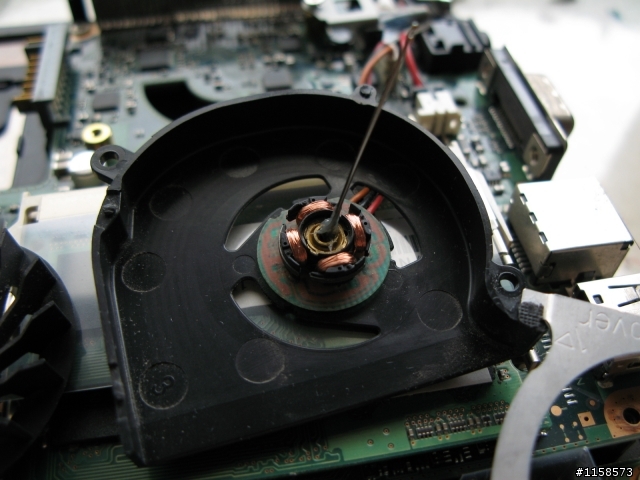

既然環狀金屬處可以被上蓋保護到,就也送你一些油吧!

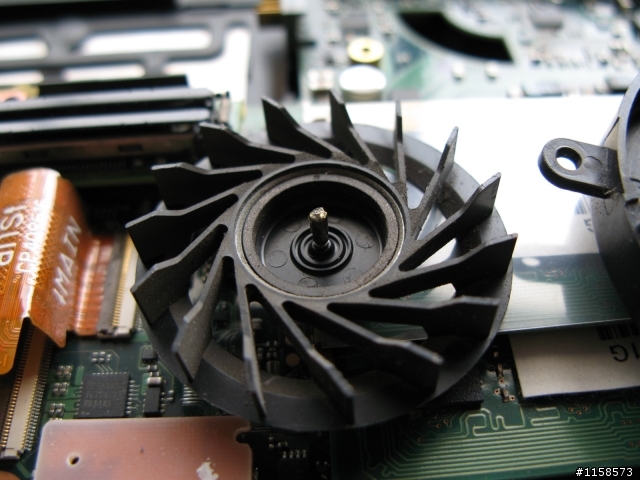

軸承也敷上一些油:


9. 大功告成!反序裝回各零件及卡榫即可。

[後記]
Fujitsu的日製R/B70N真的是一台好機體,除了沒大問題之外,只有接近一公斤的重量攜帶相當方便,陪著我台灣南北跪客戶挨刮,到現在回學校念書依然活跳跳。希望這篇文章能夠幫到像我一樣遇到風扇問題的日系F家愛用者
很不錯的分享,我自己的筆電我也常清理風扇灰塵和散熱模組的鰭片,建議可以用不用的舊牙刷清理一下扇葉上的灰塵,這樣可以讓風量回復到原來狀態的八、九成...
FUJITSU SH560/S6520/S6410/P8020/P8010/U2010
不錯的分享!一個小小的維修就能替自己省下不少銀子,
也為環保貢獻一點心力,值得鼓勵
