Canon 50mm F1.8....的對焦馬達...

最近小弟因緣際會拿到了一顆"壞掉"的50mm F1.8....

原本想說手持倒接來當窮人微距鏡用

後來實在很好奇...就把他分解啦...!!!!!!!!

Canon 50mm F1.8....的對焦馬達...

Canon 50mm F1.8....的對焦馬達...

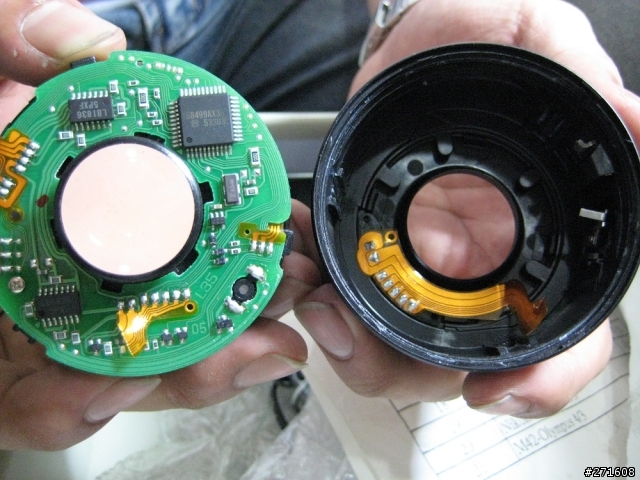

分開囉!!!!

Canon 50mm F1.8....的對焦馬達...

不小心拔一個太用力...排線斷了...T_T....

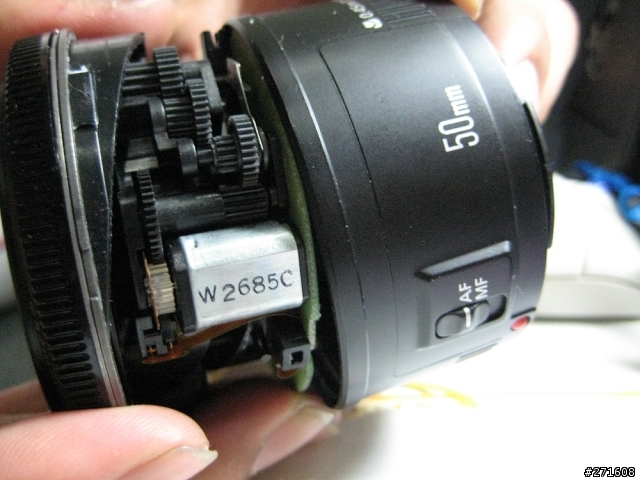

像不像軌道車馬達的縮小版.. orz

orz

50mm F1.8就是靠這顆馬達帶動齒輪來移動對焦環
對焦環上的軌道再帶著鏡片組前後對焦...
不過看了一下還真的超級有廉價感....
但二千八左右的價格也不能要求什麼... orz

orz

下次來分解18-55 USM 看看超音波馬達長怎樣

2007-06-14 10:56 #1

文章關鍵字

canon 50mm f1.8 對焦馬達 50

wonly

5980分

2樓

個人積分：5980分

文章編號：2983040

很棒的分享! 一直很想看鏡頭內部的構造

除了連接在馬達主軸的齒輪是金屬的, 其他的齒輪好像都是塑膠的哦?
好多減速齒輪! 空間很小的關係吧, 才會用那麼多組的小型齒輪來減速.
似乎看到齒輪傳動的離合設計, 使用MF手動對焦時, 轉動對焦環就不會帶動馬達囉!

這顆馬達還不錯, 比一些AFD馬達安靜, 速度也很快

要拆鏡頭的話, 從屁股端打開可以避免傷到零件喔!

http://www.flickr.com/photo.gne?id=

rexmu

478分

樓主

個人積分：478分

文章編號：2983127

wonly wrote:
很棒的分享! 一直很...(恕刪)

小弟當初看了半天結構
AF/MF的開關其實只是一個撥桿
好像是把齒輪間的連結給切開來
所以在AF的情況下轉動對焦環會聽到馬達被帶動的聲音
不過小弟眼力實在不是很好...一堆齒輪看的頭昏眼花

Bottler

640分

4樓

個人積分：640分

文章編號：2989472

小弟對電子零件不甚了解

想請問一下

馬達前方那顆齒輪好像有接一片橘色的東西

他下方有兩個類似光耦合的近接開關之類的元件

不曉版上有無前輩、高手知道這是做什麼用的？？

攝影 ‧ 就是在平凡中尋找不平凡 ‧ 瓶攝言語

wonly

5980分

5樓

個人積分：5980分

文章編號：2990179

Bottler wrote:
馬達前方那顆齒輪好像有接一片橘色的東西
他下方有兩個類似光耦合的近接開關之類的元件

不知道那是不是光學編碼器, 用來偵測馬達轉動的角度?

http://www.flickr.com/photo.gne?id=

PsaSport

152分

6樓

個人積分：152分

文章編號：2990194

rexmu wrote:
不小心拔一個太用力...排線斷了...T_T....

像不像軌道車馬達的縮小版..

突發奇想...
那就把它的馬達改裝成競技用高速馬達=.=
然後再改個齒比...
不知道對焦會比較快嗎... 流口水

流口水

流口水

流口水

rexmu

478分

樓主

個人積分：478分

文章編號：2990435

PsaSport wrote:
突發奇想...那就把...(恕刪)

其實小弟也有這個想法..XD....

小時候繞軌道車馬達的技巧不知道生疏沒...哈

wonly

5980分

8樓

個人積分：5980分

文章編號：2990541

要讓高速馬達瞬間停下來, 馬達可能會內傷

http://www.flickr.com/photo.gne?id=

rexmu

478分

樓主

個人積分：478分

文章編號：2991001

wonly wrote:
要讓高速馬達瞬間停下...(恕刪)

那..有大大知道軌道車怎麼玩"檔煞"嗎

....
或是馬達怎麼改ABS... orz

orz
