【分享開箱】自製顯微攝影~無敵兔來了

話說小弟之前曾寫了一篇"不用顯微鏡的顯微攝影"
原本目標是在最便宜的狀況下達到初步顯微攝影
但是上一回並沒有說明的很清楚
而且成品因為光差的關係導致成像不算好(其實是失敗品)
現在重新設計捲土重來再一次
如有傷眼請見諒

1.如何選擇顯微物鏡並成像到相機感光元件
【分享開箱】自製顯微攝影~無敵兔來了
在顯微物鏡上我們可以看到一些規格
我們這次的重點只有二個
有沒有看到物鏡上那小小的160
"糾竟"160是什麼意思 是情愛的糾葛,命運的糾纏,金錢的誘惑,還是利益的衝突..
其實就是最佳成像距離
也就是說從鏡後到感光元件的距離在160mm時
我們就可以達到最好的成像 我們就以此做為設計基礎
再來是那大大的"LP"..(誤) 是"PL"兩個字
PL是PLAN的簡寫 中文上是稱為平場物鏡
就是在物鏡的透鏡系統中增加了一塊半月形的厚透鏡以達到校正場曲的目的
簡單的說就是成像比較不會"遭精" 效果比較漂亮就是了
不過相對的比較貴...品牌頂級的平場物鏡單顆價格都是萬元起跳
還是用白牌的就好了...

2.轉接筒設計製作
原本以為以160MM長度做為設計基礎之後應該就很簡單了
但這是否種下日後一切糾葛的種子,因而埋下了殺機呢?
這真的是我的一大難題,請工廠製作車牙這都簡單
但卡口怎麼辦?卡口不是車一車就好了 再去開模什麼的我可沒有這種閒錢
沒想到在冥冥之中,自有安排 (推眼鏡)
家中有望遠鏡鏡這種東西
之前有把550D接到望遠鏡上面過
望遠鏡是用T-MOUNT M42螺牙
把這個概念套用進來
所以設計上變成是 "550D"+"M42轉EOS轉接環"+"車一隻M42牙"+"物鏡"
而且好處是"M42轉EOS轉接環"如果換成"M42轉NIKON轉接環"或是其他品牌也都通用
有沒有給他很~~厲~~害~~(阿松嗎?)

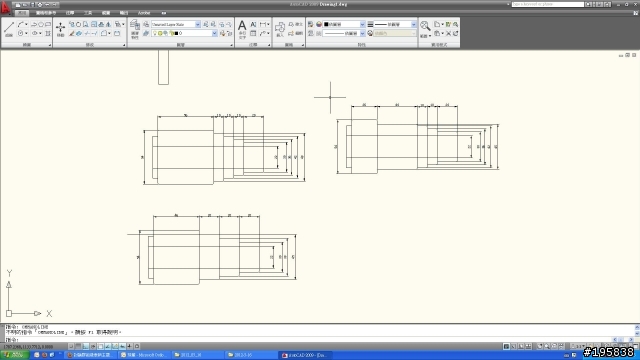

用CAD畫一下設計圖 再一次請工廠製做
【分享開箱】自製顯微攝影~無敵兔來了
話說第一次做的成品讓我不滿意的原因是因為整隻電鍍的太漂亮,內外都亮晶晶
但卻沒想到造成筒內折射以至成像變差
拍出的的照片都彷彿都是柔焦的 我又不是要拍偶像劇
所以這次要求要電霧面的,而且筒內也做了一些消光處理
不過因為量少的關係 等了好久

3.開箱
其實連箱都沒的開,畢竟是找好久工廠才勉強幫我做,我已經很感激了
直接看圖比較快
"550D"+"M42轉EOS轉接環"+"車一隻M42牙"+"物鏡"
【分享開箱】自製顯微攝影~無敵兔來了
指揮艇結合~~
【分享開箱】自製顯微攝影~無敵兔來了

4.放大倍率
倍率是一個比較工具而不是單位
我這次是用5倍的物鏡來拍
也就是視野放大率是5倍 但在電腦上的顯示放大率呢?
讓我們繼續看下去
【分享開箱】自製顯微攝影~無敵兔來了

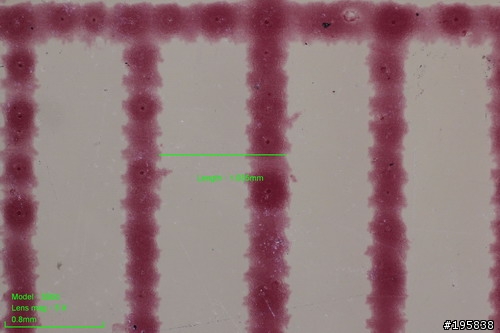

看到上圖的綠線了嗎?
綠線的實際單位長度是1MM
現在我們拿隻尺對著螢幕量看看綠線多長
以我為例 上面這張的量出來綠線的是50MM

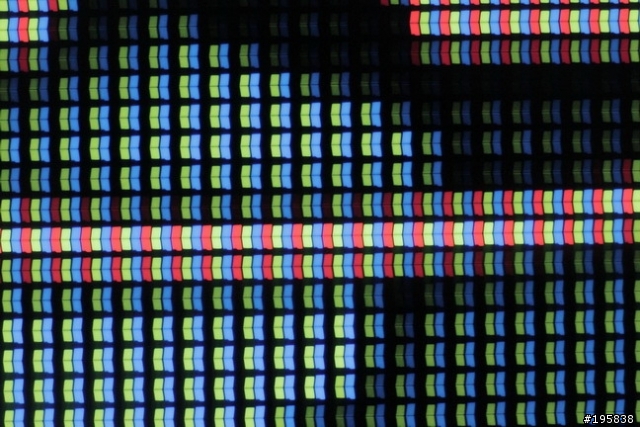

也就是說 螢幕量50MM / 實際長度是1MM =50倍
但其實原圖用我21吋螢幕沒有縮圖 正常適應大小的狀況螢幕上量出來綠線的是92MM
也就是說 螢幕量92MM / 實際長度是1MM =92倍
如果你把圖放更大 當然倍率就更高 要放多大都行
但這取決於照片拍攝尺寸和我們自己對照片的要求

5.實拍
廢話不多說
以下全部以550D P模式拍攝 圖片縮小50%二次(我笨)

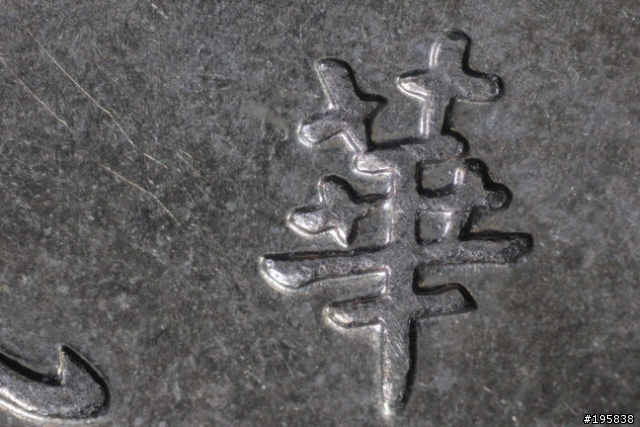

硬幣(幾元的我忘了)
【分享開箱】自製顯微攝影~無敵兔來了

橡皮筋(超髒的..比我想像中髒100倍)
【分享開箱】自製顯微攝影~無敵兔來了

IPAD(是1代的 我沒有錢買NEW IPAD)
【分享開箱】自製顯微攝影~無敵兔來了

綠豆(有時候~~~有時候~~~我會相信一切有盡頭..那是紅豆...)
【分享開箱】自製顯微攝影~無敵兔來了

原子筆尖(景深超淺的)
【分享開箱】自製顯微攝影~無敵兔來了

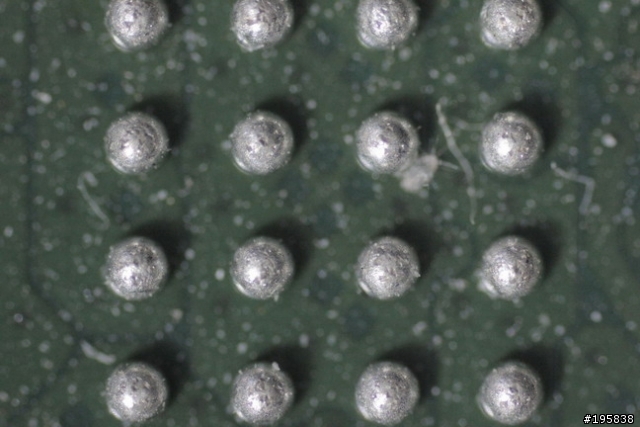

錫球
【分享開箱】自製顯微攝影~無敵兔來了

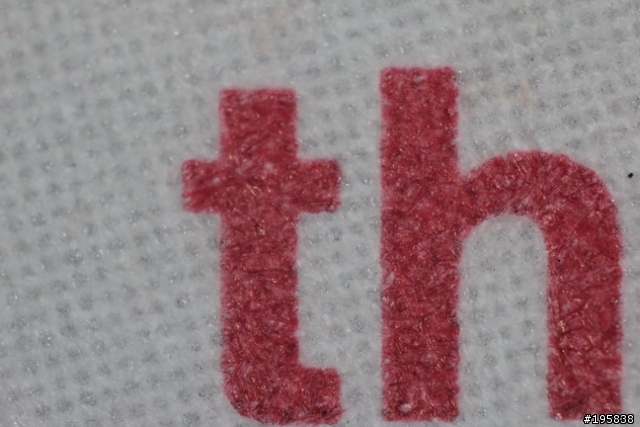

名片
【分享開箱】自製顯微攝影~無敵兔來了

早上吃剩的沙拉
【分享開箱】自製顯微攝影~無敵兔來了

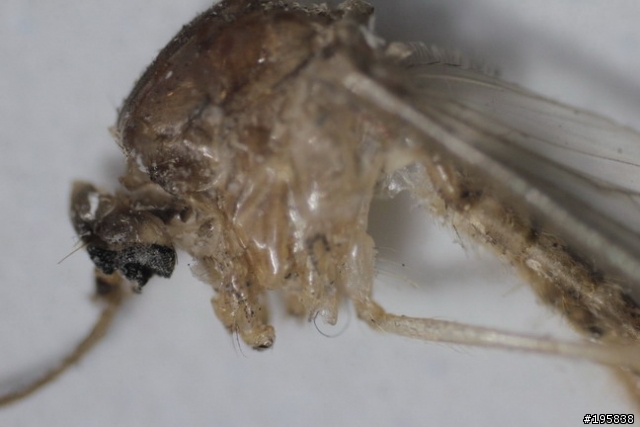

被電到焦了的蚊子(南無阿彌投佛)
【分享開箱】自製顯微攝影~無敵兔來了

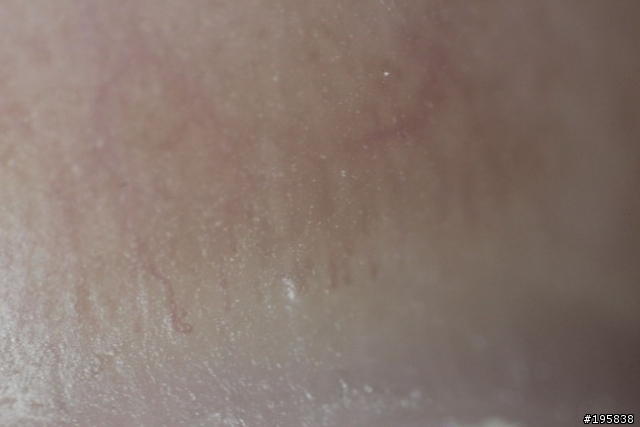

我的食指指緣(超難拍..因為我不知道自己在緊張什麼..狂抖)
【分享開箱】自製顯微攝影~無敵兔來了

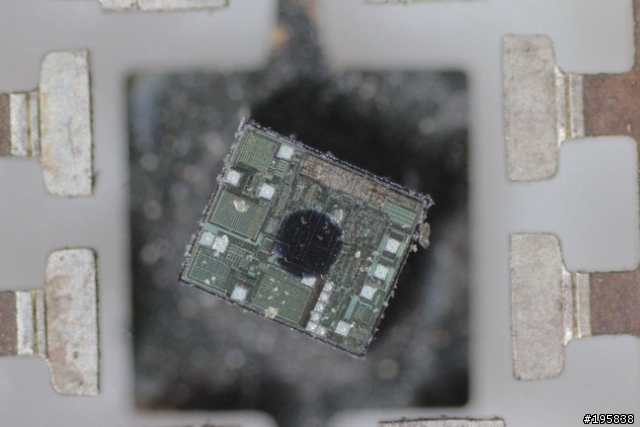

電子元件
【分享開箱】自製顯微攝影~無敵兔來了

幾罷摳(你是我~~~的眼)
【分享開箱】自製顯微攝影~無敵兔來了

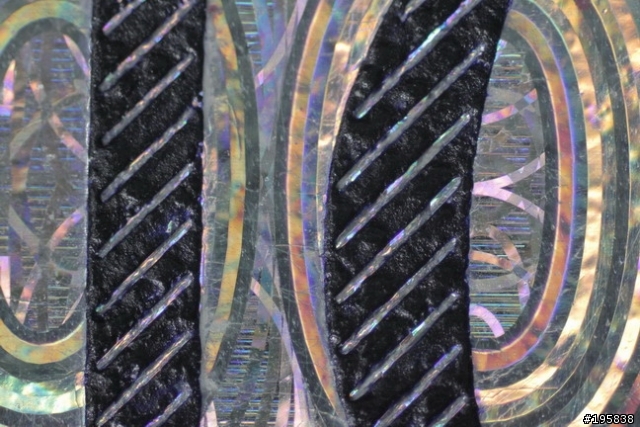

幾清摳(果然有錢帥10倍)
【分享開箱】自製顯微攝影~無敵兔來了

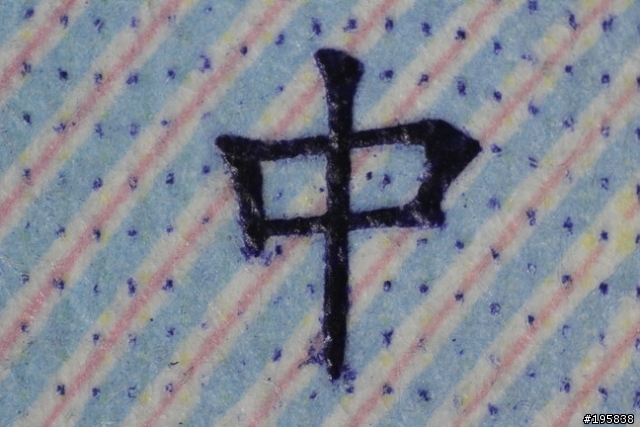

還是千元大鈔
【分享開箱】自製顯微攝影~無敵兔來了

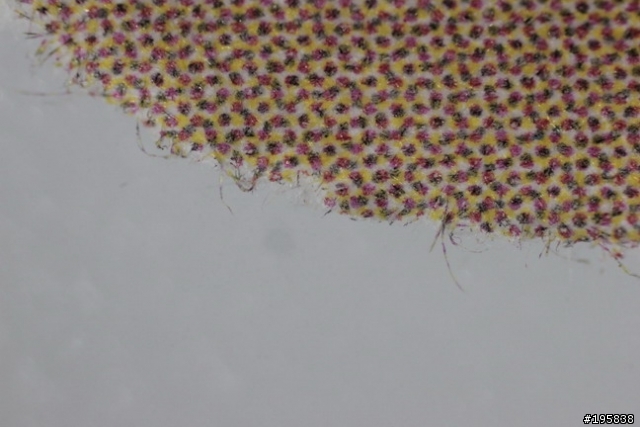

撕破的紙
【分享開箱】自製顯微攝影~無敵兔來了

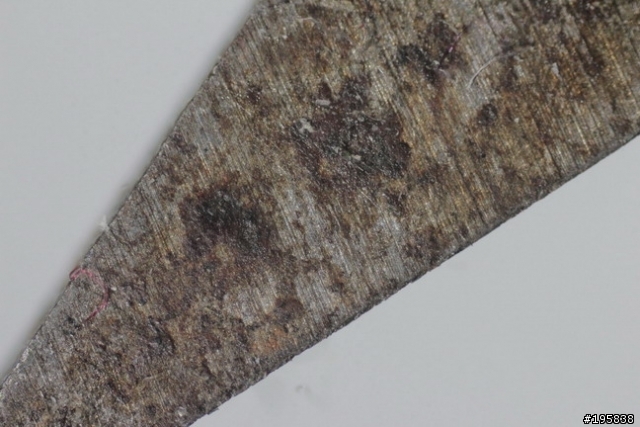

生鏽的剪刀
【分享開箱】自製顯微攝影~無敵兔來了

喜帖上的中國結
【分享開箱】自製顯微攝影~無敵兔來了

6.感想

優點
價格便宜,總共以6張小朋友的價格就能達到這樣的效果,我覺得很OK了
可換倍率,如果是有狂熱的人應該很開心吧
可用在多種相機,我試接了550D,5D2,NEX,但我沒有NIKON的

缺點
因為物鏡上的光圈很小,所以需要個手電筒補光比較好
景深非常的淺
非常容易晃到 我是手抖狂 我一般拍攝的安全快門都抓到40 但這個不上腳架我跟本拍不出來
無法調整對焦 一定要讓拍攝物固定在物鏡下方約10MM

是優點也是缺點
跟顯微鏡比起來是更容易攜帶,但也相對不穩
可用搭閃燈拍攝 可惜我用550D的內閃會被檔到 但我加270EX就完全沒問題

說了一大堆 下台一鞠躬 哈

2012.05.17
觀眾要求追加補圖
以下改用10倍物鏡拍攝

幾清摳上面的鷹眼(索隆也要來嗎)~~好像過曝了
【分享開箱】自製顯微攝影~無敵兔來了

幾清摳上面的鷹嘴(原來有這個秘密喔~~)
【分享開箱】自製顯微攝影~無敵兔來了

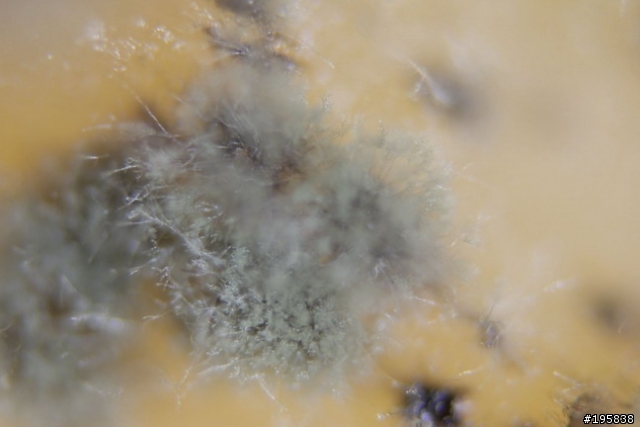

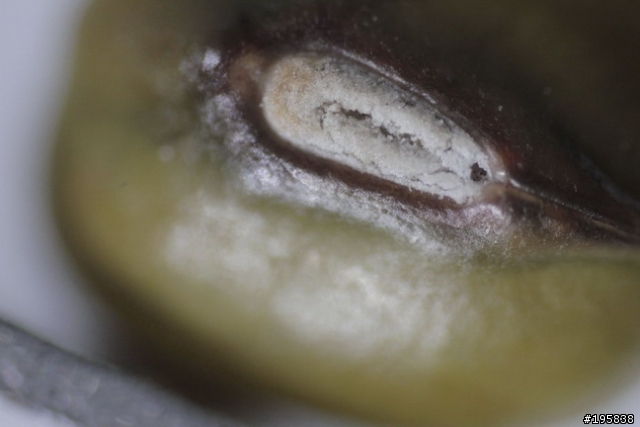

關廟鳳梨上的霉菌(景深不足)
【分享開箱】自製顯微攝影~無敵兔來了

關廟鳳梨上的霉菌(用軟體把68張合成一張)
【分享開箱】自製顯微攝影~無敵兔來了

有網友問我能不能拍昆蟲腹眼~~不過我抓不到蟲~~蟑螂可以嗎?
蟑螂來了(有用軟體疊圖)
【分享開箱】自製顯微攝影~無敵兔來了
蟑螂生命力真的超強的 我用水淹他20分鐘 以為它升天了
拍完竟然活過來還給我跑掉

2012.05.18

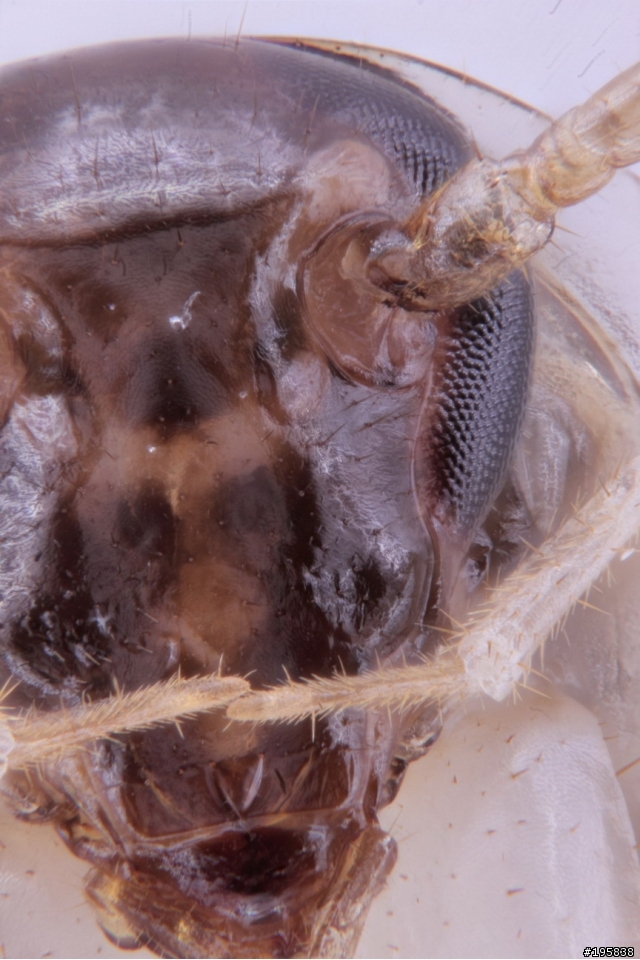

我越來越認真了 光圈縮一點 用環型光源 拍95張疊成一張
還是小強(i am watching you)
【分享開箱】自製顯微攝影~無敵兔來了

2012.05.25
我終於抓到我想要的夢幻昆蟲了
"猴行"(分別用5&10倍拍攝 軟體疊圖)
【分享開箱】自製顯微攝影~無敵兔來了
【分享開箱】自製顯微攝影~無敵兔來了
為了抓"猴行"我去打烊的菜市場抓好久
活的根本抓不到
最後只撿一隻死掉的回來

2012.05.27
一隻蒼蠅就可以玩好久

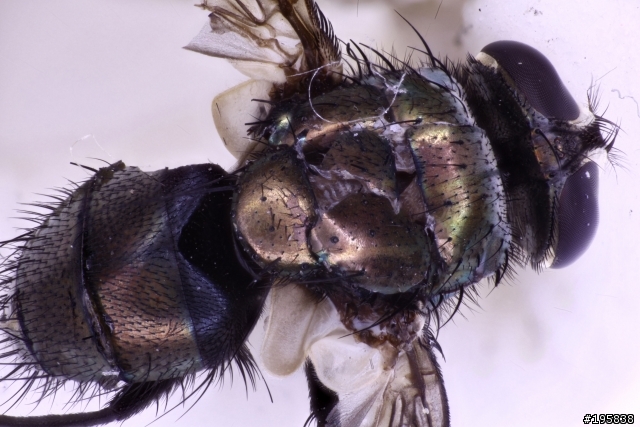

這次除了夢幻昆蟲 還多了夢幻相機5d2
一樣用用5&10倍拍攝 軟體疊圖
10x
【分享開箱】自製顯微攝影~無敵兔來了
5x
【分享開箱】自製顯微攝影~無敵兔來了
看到5x那一張之後 我才知道原來猴行的背後裂開了
我一直在想是要把洞挖開然後用20倍的來拍嗎?
不過我很怕挖開之後會不會有一堆蛆跑出來
所以放棄
不過5d2真的拍出來讓我嘴都開了 用p模式iso100亂拍就超棒的~~

有網友問我能不能分享cad檔 這部份就只能說抱歉了
