[DIY] EF-S 改 EF 環 (For EOS 10D) (7/29已完工)

前情提要
要去外地唸書,怕太多東西有被人摸走的風險,想說帶家中最古老的10D + Tamron 28-200就好,結果28-200罷工變成28,200(中間的焦段光圈會起肖),於是去搞了一支廉價變焦鏡想給10D用。看到曾有人將數支EFS改為EF給10D用
Canon EOS 10D與EF-S 17-85IS的親密接觸

改10-22


另一個改10-22


想說沒有工具鋸鏡尾也沒關係,反正我有一支殘障全幅鏡就拿來拆吧
結果18-55的屁股拆不下來......
試過上面兩張圖的方式(插刀子&直接撬起)都拔不開
想請問板上有相關經驗的前輩們指教一下,謝謝!

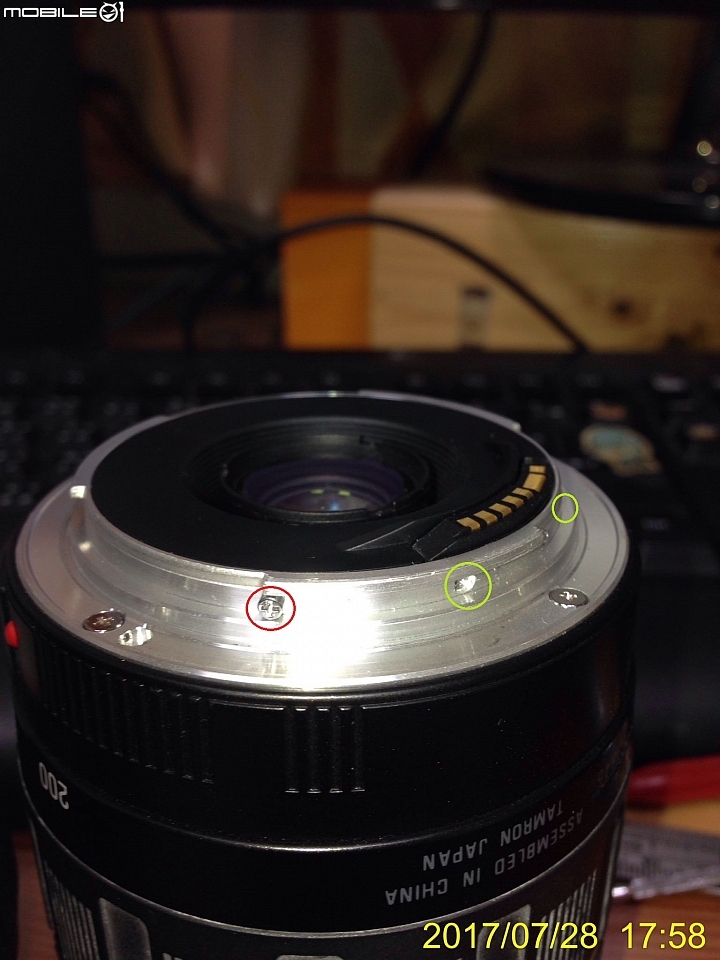

^28-200鏡尾,紅圈是把屁股固定的螺絲,綠圈是固定接點用的。有試過以極小一字起子插入縫中,但被紅圈螺絲卡住(沒有合適的起子,目前轉不開)推測是只要轉下紅圈就可以撬屁股,接點不會被拆掉。

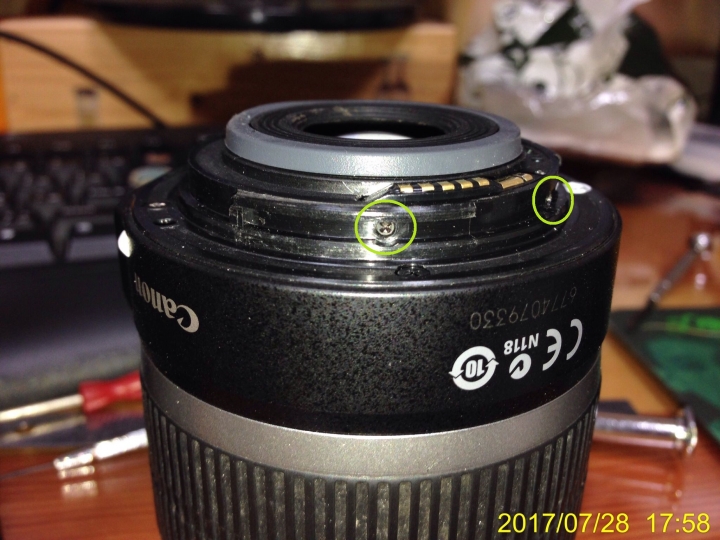

^18-55鏡尾,沒有紅圈螺絲,看其他EFS是直接撬開即可,但我死活拉不開...
2017-07-28 18:07 #1
土豆黃 wrote:
前情提要要去外地唸...(恕刪)


沒拆過你提的那幾顆、我只有拆過EF 50mm 1.4、因為要修馬達

不會拆就先拆整個底、只是要非常小心排線、不要硬拉、拆下來後再把底壓出來









再補一張、沒記錯的話、屁股只是卡著而已、螺絲好像是鎖在金屬接點那片(我拆太久忘記了)



拆壞不要怪我

Mr.T wrote:
沒拆過你提的那幾顆...(恕刪)


感謝指點,晚上改用「正常」的方式先從四顆螺絲下手,結果拆開後......



^拆開後1



^拆開後2

哇咧,撞牆了,鏡尾有條詭異的排線連到詭異的小零件

還有一點就是這支18-55IS的屁股是一體成形的,所以下午掰的再大力也沒用的

心裡好奇兩個啥東東貼在鏡尾還兩個互相垂直
互相垂直
互相垂直...
陀螺儀?!


^官方新的35微在YT上的影片

參考一下那個形狀,大概是防手震用的陀螺儀吧

為啥那鬼玩意要貼在鏡尾阿阿阿

工作進度暫停中,我是可以接受沒有IS,但我不確定直接剪線鏡頭會不會起肖(ERR99之類的)

土豆黃 wrote:
感謝指點,晚上改用...(恕刪)

天啊! 怎麼這樣弄?

在鏡頭內所有鏡片組都是像差修正或焦距一環,只是有些鏡組會移動作為對焦鏡組,有些會晃動作為光路補藏做為防手震系統。

對於拆裝鏡頭來說,如果您想弄得是定焦鏡頭,由於結構較為簡單,成功率相對高,但是對於變焦鏡頭,光路複雜許多就不是很建議。


回到原目標,只是因為外地環境可能有較高意外與風險,因此想選擇老舊器材,但問題是外地要維修物件相對也比較麻煩。

就個人來說,買個新的二手鏡頭,很多時候是比整理維修新鏡頭來的簡單與便宜。

diffusionless wrote:
天啊! 怎麼這樣弄...(恕刪)


只有改接環啦,裡面的鏡組是沒有動到的,而我說的防手震模組是提供「鏡頭怎麼震」的資訊給鏡內CPU讓IS的鏡片移動,少了感應器就是IS-on時該動的鏡組不會補償震動(IS開了等於沒開,如同IS-off時鏡片不動一樣;但鏡片還在,沒挖掉)

想說不敢剪線,那就先把剩下的塑膠屁股掛在上面留給他吧


^直接把28-200的金屬接環鎖上,但因為螺絲鎖點位置不一樣,只能鎖其中一孔


^接上10D後實況,屁股不會被卡到了


^螺絲只鎖了一孔,可以小幅移軸,旁邊是原本IS用陀螺儀的排線


^接上10D後實拍第一張,55mm,IS不可用,AF可用,光圈正常、不會打鏡


^轉到18mm試拍,也不會打鏡,確定可用了

.
.
.
.
.
.

結果正當我在家裡閒晃試鏡時,掛著的屁股排線斷了(就是我一直不敢剪掉的那條),繼續試用的結果是IS廢了(不會動),但其他一切正常。


^非常土砲的解決方案,但如此就不會移軸了


^要小心紅圈處的凹口不要貼到,不然鏡頭會卡不住相機上的釋放鈕。第一次不小心貼到了,用螺絲起子把膠帶戳破即可。


^完工圖1


^完工圖2

暑假過完如果它還沒解體(?!)就帶去外地征戰嘍,2003的10D,期許可以再戰十年。
我的18-55 IS II切屁股

切的時候剛好閃過排線 現在運作都正常


pncbkscl wrote:
我的18-55 IS...(恕刪)

一般人修改.都是這樣切屁屁的.功能無損.
