最後一個了，天氣再不好就沒有可以後製的目標了。（ISO 640 15張曝光 3 分鐘）
點我看大圖

這次後製時 PhotometricColorCalibration 出了問題（先前也碰過，後來改用 ColorCalibration），伺服器端無法解析：
點我看大圖

影像送上Astrometry.net 解析，Pixel scale 為 1.06 arcsec/pixel 就是 Drizzle 後的結果（焦長600mm 拍攝，但要輸入 1200mm，之前依此方式都沒問題）
點我看大圖

在檢視以前沒有 Drizzle 時的 Pixel scale 為 1.76 arcsec/pixel
點我看大圖

但這次卻要輸入600mm 才能解析成功
點我看大圖

猜想會不會伺服器端已能辨識影像是否 Drizzle 過？或許以後都要輸入真實焦長。

lykphoto

1719分

樓主

lykphoto

個人積分：1719分

文章編號：77196273

4/12 晚的成果：獅子座三重奏

拍攝地點：都市裡的社區頂樓

Nikon D610 + STC 內置型光害濾鏡（多波段干涉式） ISO 400

（使用 APT 一氣呵成，從晚上十點半至凌晨兩點時圓滿結束。共拍了 90張，單張曝光 80 秒，累積總曝光兩小時。拍攝過程請點此連結）

後製的過程中由於光害的影響，使得處理難度增加，而且光害要除掉會犧牲掉星雲的細節（亮度差不多），且由於光害的影響，也會突顯相機感測器上的塵點，之前在山上拍的，可能因為背景夠黑，所以塵點的影響就看不出來。
（註：事後檢視是光害濾鏡上有許多塵點，已清，下次練習時看影像是否還有）

看來，在都市頂樓還是只能當作練習，要有好的成果還是得上山到較無光害的山上。

（最近收到 PixInsight 的 Multiscale Gradient Correction 教學文章，是處理光害問題的解決方案，稍為看了一下，需要針對目標拍攝兩組影像，一組長焦窄視野，一組焦距較短的廣視野，光一組影就很難拍攝成功的情形下，這樣的方式對我來說是不可能，只好略過。）

點我看大圖

拍攝了 90 張影像，以3.2 GHz 6核心Intel Core i7 32 GB 2667 MHz DDR4 的 Mac mini (2018) 來處理，光 LocalNormalization 及 ImageIntegration 就花了一小時：
點我看大圖

還有更嚴重的是處理完後，PixInsight 竟然「半」當掉（可能是記憶體用完了），圖示列全變灰，影像不能存檔，好在還能使「Save Project...」（所以才說半當）
點我看大圖

這次的後製總算發現 PhotometricColorCalibration 為何之前會有無法解析的問題：原來是在 DrizzleIntegration 時不可以使用 Region of interest 的 From Preview：
點我看大圖

改用全影像DrizzleIntegration 再 DynamicCrop 就不會出現問題：

由於塵點在畫面中實在太突兀了，只好犧牲一點星系的細節，使用GradientHDRCompression 來壓制：

Before
After

lykphoto

1719分

樓主

lykphoto

個人積分：1719分

文章編號：77210265

總算找到一個以 PixelMath 更精準地製作 Mask 的方法（終歸一句，後製的關鍵就在於 Mask 的製作）：

仍然以 4/12 在社區頂樓拍攝的獅子座三重奏為例說明

第一要務是要除掉黑色的塵點：

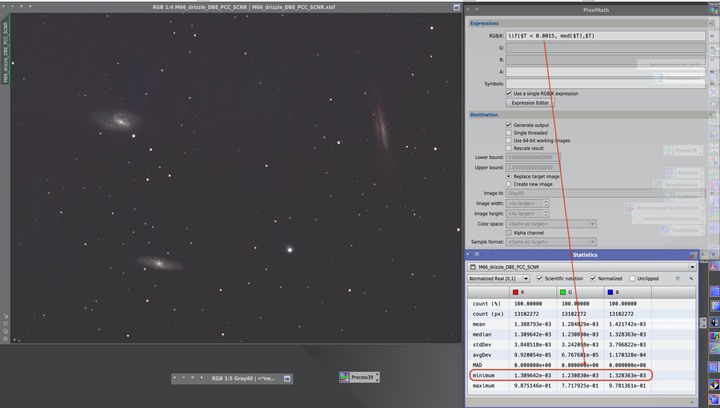

1.先找出黑色塵點的 RGB 值

2.以 PixelMath 把黑色塵點替換掉（結果連一些噪點也除掉了）
點我看大圖

接下來製作一個只含星系（或星雲）的 Mask

1.先作一個灰度 40% 的影像
點我看大圖

2.StarMask
點我看大圖

3.以 PixelMath 將灰度 40% 的影像減掉StarMask
點我看大圖

4.以紅框的式子產生一個只有星系（或星雲）的 Mask
點我看大圖

5.因為還有一些亮星沒有去掉，不多，所以就用 CloneStamp 來處理
點我看大圖

6.再以 HistogramTransfermation 去掉背景處的一些雜點
點我看大圖

這就完成了較準確只含星系（或星雲）的 Mask（由於光害的影響，星系的細節多少還是會犧牲掉）

由於這個 Mask 做得較好，因此後續的TGVDenoise、LocalHistogramEqualization、ColorSaturation 等步驟就下了重手，得到一個背景幾乎非常乾淨的影像（有點不真實，這是為了與前面後製作的影像做個比較。這樣的影像沒看說明，很難知道竟是在都市裡拍攝的）。
點我看大圖

以後有機會上山到光害較少的地方拍攝，星系或星雲與背景的對比較大，後製時更易於分離出來，從而製作出更精準的 Mask，大概以後都會用這個方法來製作 Mask了。

lykphoto

1719分

樓主

lykphoto

個人積分：1719分

文章編號：77242304

4/16 晚的成果：M87、M86、M84

橢圓星系M87中心就是人類首次拍到黑洞的地方

拍攝地點：都市裡的社區頂樓

Nikon D610 + STC 內置型光害濾鏡（多波段干涉式） ISO 400

（ APT 越來越熟練，從晚上十點半至凌晨兩點時圓滿結束。共拍了 78張，單張曝光 90 秒）

由於拍攝時以 NGC 4438 定位在影像中央，又因為光害濾鏡的邊框需要裁掉，導致 M87 跑到了邊邊角角（在左下角）
