[分享] 永諾電子快門線 MC-36B/N3加裝電源開關


先前看過許多相關的文章
此款與原廠型相同的電子快門線存在著不方便性
那就是不管原廠或副廠都沒有電源開關

前兩天在Y拍購入此款電子快門線
使用後要將電池拔掉,就覺得十分的不方便
久了也會讓電池蓋的卡筍壞掉
所以將它拆開來研究一番

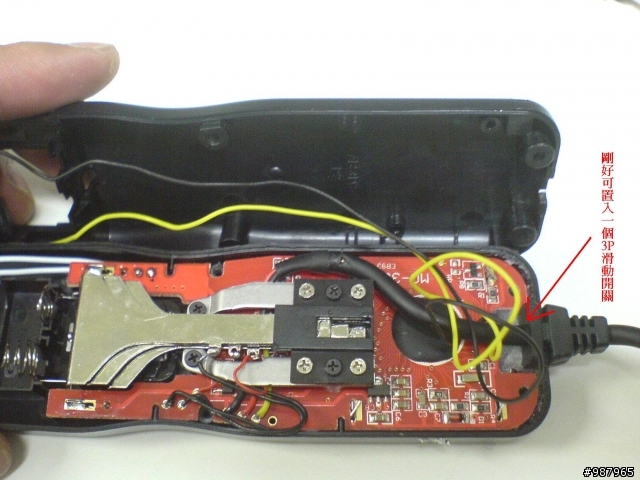

發現在其線頭的位置剛剛好可以置入一個"滑動開關"



拆開背蓋六顆螺絲後,可將整個背殼取下

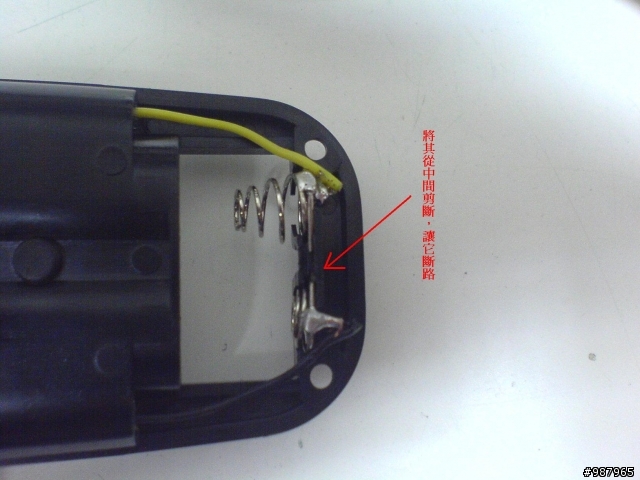

然後在將圖中的部分,將其剪斷
並在該位置焊上兩條電線

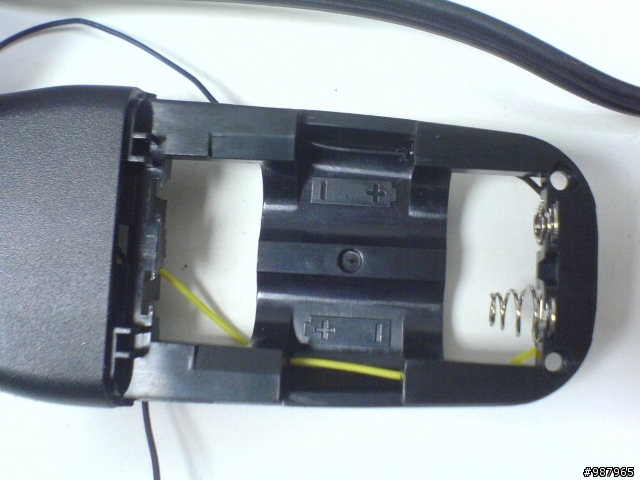

電線的部分可以照下圖中位置走線

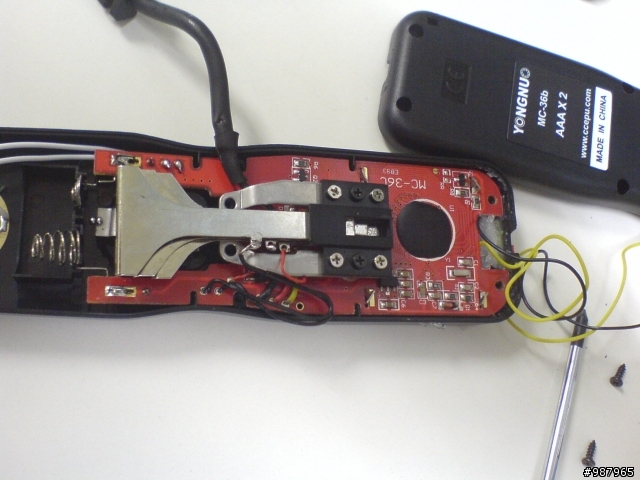

然後就開始將電子元件的部分取下來

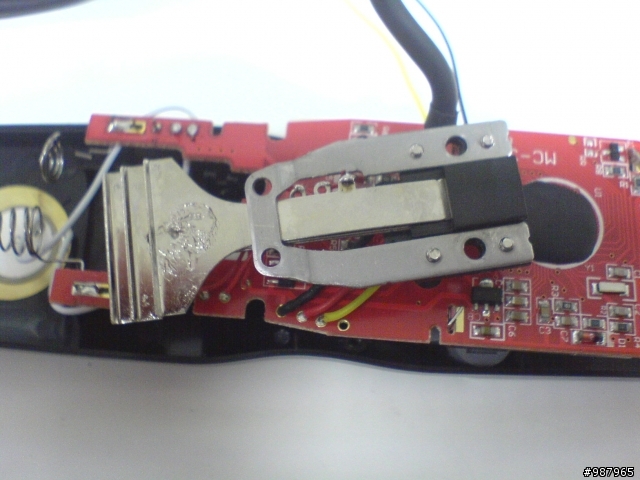

此時要注意,別將其用於控制快門的三段開關上的線給弄掉了




最好是順手將其接點給重新焊過
該三處接點都焊的很粗糙......

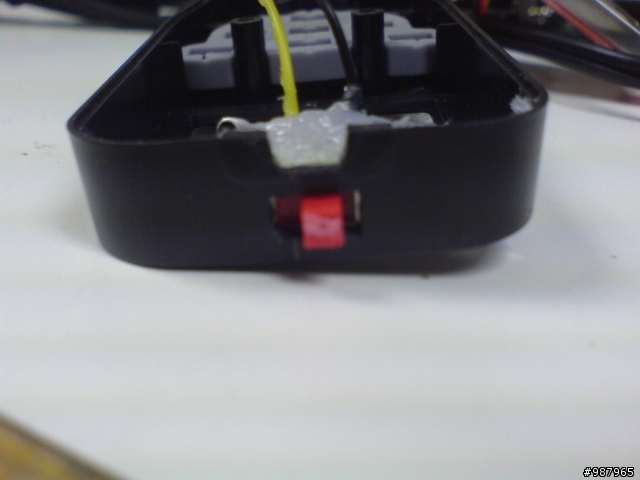

再接下來就是在前蓋的頂端開個小孔
該孔的位置周圍都沒有電子元件
而且開關置放在那地方~
因為線頭的關係,也較不會誤觸

最後用"矽力康"將此3P滑動開關給固定好
PS.要注意液晶螢幕的"金屬"外框,不要讓其碰到PIN腳(電火布包一下,以免誤觸)

依其順序將元件都裝回去
並將其外觀整理整理

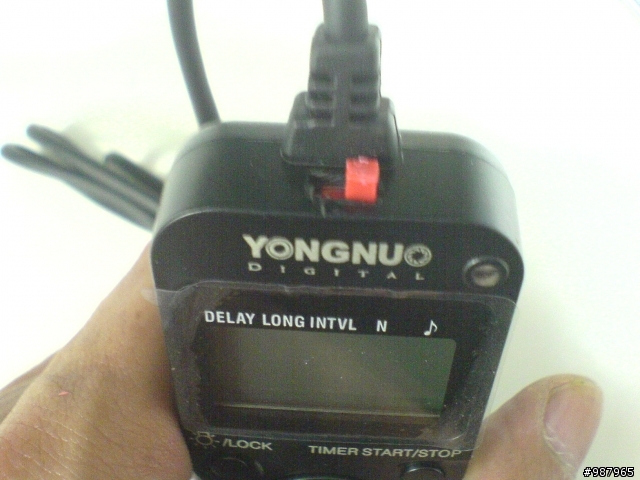

就完成了所有步驟,這樣子就有好用的電源開關囉

我是用手機拍的照片,所以不是很清楚
想說只是跟大家分享一下,也就沒有再拍過
2010-07-14 19:49
DIY就要先來個讚!

值得敬佩


雖然我都用無線...
佩服
佩服
感謝您的熱心分享
phottix 的外型跟您的一樣
找時間也來改一下
genping wrote:
先前看過許多相關的文...(恕刪)

這個改法.... 有看沒有懂。DIY給個讚
雖然說有開關真的比較好

為什麼nikon原廠的快門線死都不改版......
還比副廠貴$3~4000


原廠缺點:
沒電源開關
沒有防水(機身都防水了)
沒有簡易的無線快門線(有很貴的版本!)
今天買了發現沒開關就上網google
結果運氣真好讓我看到這篇
於是我也來裝電源開關
附上安裝後的成果
