GH2晨昏錄影時的彩虹紋困擾

基本上小弟PO文很多時候都是要找碴的，

歡迎大家一起來看看，

可能也是機器表現無法達到自己的期待吧。

使用GH2拍照和錄影也有一段時日了，

後來發現在晨昏景致狀態下錄影時，

會容易出現惱人的彩虹斑紋（如果拍照片不會出現，只有錄影會有），

特別是在有霧的狀態下且曝光較暗時更容易出現，

原則上透過鏡頭在相機螢幕上看就很明顯了，在電腦上放映是會好一些

不知是否有人也有類似經驗？

這是甚麼？如何解決呢？

PO三段影片給大家看看

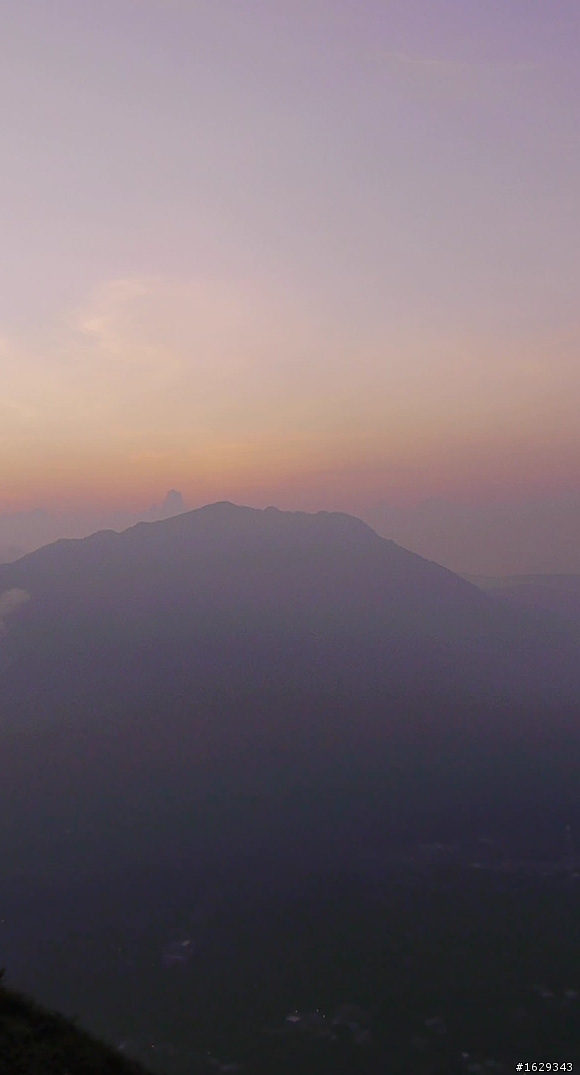

這張是第一段影片的截圖
GH2晨昏錄影時的彩虹紋困擾

截圖原尺寸切中央的部份
GH2晨昏錄影時的彩虹紋困擾

影片1
清晨的朝霞，有薄霧（比較短，請重複播放幾次）
彩虹紋的位置大約是在山頭下方延伸到右邊

原始連結http://www.youtube.com/watch?v=sIgCjogSATk

影片2
清晨的日出，有飄渺的雲霧
彩虹紋的位置大約是陽光撒下的下方中間由左延伸到右邊

原始連結http://www.youtube.com/watch?v=R21lk2_qRlM

影片3
太陽西下前，有雲霧
彩虹紋的位置大約是太陽右邊天空和右側黑山頭的上面

原始連結http://www.youtube.com/watch?v=vd3wi5ZYql4

2011-08-21 18:24 #1

文章關鍵字

GH2 錄影彩虹紋困擾

吉諾0408

15分

2樓

吉諾0408

個人積分：15分

文章編號：30125992

wjesse wrote:
基本上小弟PO文很多...(恕刪)

wjesse兄的影片每次看過都不由得想進來說聲讚啊! 100分

話說小弟碰到這個彩虹紋的機會不多，以自身的猜測，一個可能是莫爾紋，另外一個則可能是影像編碼的問題。

莫爾紋的消除方法，基本上就是改變拍攝角度，調整光圈或焦距等參數，網路上這篇文章講得蠻詳細的。也可以換鏡頭試試看。

編碼的問題就有點麻煩，可能要用MJPEG跟AVCHD交互拍拍看，因為看內文說拍照不會，所以這個的可能性比較大。

要帶小孩去睡覺了..XD

cowonart

44分

3樓

cowonart

個人積分：44分

文章編號：30126194

我比較好奇的是
這些影片是在哪取景的?

wjesse

489分

樓主

wjesse

個人積分：489分

文章編號：30128138

吉諾0408 wrote:
話說小弟碰到這個彩虹紋的機會不多，以自身的猜測，一個可能是莫爾紋，另外一個則可能是影像編碼的問題。

莫爾紋的消除方法，基本上就是改變拍攝角度，調整光圈或焦距等參數，網路上這篇文章講得蠻詳細的。也可以換鏡頭試試看。

編碼的問題就有點麻煩，可能要用MJPEG跟AVCHD交互拍拍看，因為看內文說拍照不會，所以這個的可能性比較大。...(恕刪)

感謝提供資訊！！

我也有想過是摩爾文，

但想破頭都沒想到雲霧會產生摩爾文？？

手邊的鏡頭換過幾顆，似乎還是有這個問題，

如果說縮光圈可以減少彩虹紋，

我PO的第三段影片應該光圈是縮小的F8吧（看太陽的星芒可知），還是有彩虹紋，

看來在GH2上是無解了.....

wjesse

489分

樓主

wjesse

個人積分：489分

文章編號：30134975

cowonart wrote:
我比較好奇的是
這些影片是在哪取景的?...(恕刪)

小地方也有好景色，
就台北近郊陽明山囉

吉諾0408

15分

6樓

吉諾0408

個人積分：15分

文章編號：30136837

wjesse wrote:
基本上小弟PO文很多...(恕刪)

如果排除Moire紋，就可能是AVCHD所產生的artifact，AVCHD是一個效率很高的編碼，對於一般場景可以用很高的壓縮率產生不錯的畫質，您所碰到的場景可能剛好比較嚴苛，小弟所想到的是先用MJPEG模式錄製一段(720/30P)，看看會不會出現彩虹紋，如果不會就是AVCHD編碼的問題..也可以從軟體著手，換個播放軟體看看，或是修改H264解碼參數，Windows下可以使用VLC Player。

如果上述懷疑成立，也不是真的無法可解，還可以透過修改group of picture或bitrate來試著解決這個問題，以下是小弟充滿罪惡感的參考資料，請小心服用。

GH2-MJPEG low light patch

GH2-AVCHD maximum image quality setting

GH2-AVCHD stable settings

GH2-AVCHD Group of picture topic

ptool3.62d

不過在這之前，還是先看看能不能用播放軟體解決這個問題...

希望能有所幫助。

wjesse

489分

樓主

wjesse

個人積分：489分

文章編號：30140201

吉諾0408 wrote:
如果排除Moire紋，就可能是AVCHD所產生的artifact，AVCHD是一個效率很高的編碼，對於一般場景可以用很高的壓縮率產生不錯的畫質，您所碰到的場景可能剛好比較嚴苛，小弟所想到的是先用MJPEG模式錄製一段(720/30P)，看看會不會出現彩虹紋，如果不會就是AVCHD編碼的問題..也可以從軟體著手，換個播放軟體看看，或是修改H264解碼參數，Windows下可以使用VLC Player。

如果上述懷疑成立，也不是真的無法可解，還可以透過修改group of picture或bitrate來試著解決這個問題，以下是小弟充滿罪惡感的參考資料，請小心服用。

不過在這之前，還是先看看能不能用播放軟體解決這個問題...

希望能有所幫助。...(恕刪)

感謝提供詳細資訊!!

所以說如果是Moire紋，破解韌體修改group of picture或bitrate還是有效嗎?

基本上我是於Mac作業系統下用VLC Player撥放的，
應該可以確定不是撥放軟體的問題，
拍攝現場透過相機鏡頭到螢幕顯示時，
看起來就有這種情形，而且彩虹紋比電腦螢幕呈現的更糟更明顯(或許LCD品質有差)

至於用MJPEG模式錄製，我到是沒試過，以後類似場景有機會再來驗證看看

吉諾0408

15分

8樓

吉諾0408

個人積分：15分

文章編號：30142917

>>所以說如果是Moire紋，破解韌體修改group of picture或bitrate還是有效嗎?

恩..這可能要分成兩部份來看，Moire紋可以參考這裡進一步的解說

Moire紋比較是硬體方面的問題，所以理論上無論MJPEG(mov)或是AVCHD(mts)都可以看見。可以用軟體或好的演算法消除。

若是錄影編碼造成彩虹紋，可能要問AVCHD方面的專家，如果同樣的場景MJPEG或拍照均不會顯示彩虹紋，就表示這純粹是AVCHD encoding的一些限制，打個比方來說，無論是mp4或是wmv都是破壞性壓縮，仔細檢查某些場景，可能會發現一些不自然的色班或偽色，AVCHD也不例外，尤其是他的壓縮率很高..修改流量或是GOP都能夠增進畫質(=增加檔案大小)，可以讓畫面更純淨逼真，進而消除一些色斑，總之這已經談論到影音編碼的層次，小弟也不好意思繼續班門弄斧下去，有請真正的專家來解說，也可以參考Anti-Moire Plugins of Final Cut Pro for GH1/2

補充:剛剛找到的Download info

EOSHD也爭論過MJPEG的low light跟AVCHD的優劣，這篇也有提到他對錄影noise的一些看法就是了

wjesse

489分

樓主

wjesse

個人積分：489分

文章編號：30160313

吉諾0408 wrote:
恩..這可能要分成兩部份來看，Moire紋可以參考這裡進一步的解說

...(恕刪)

感謝!!
很有用的資訊

wjesse

489分

樓主

wjesse

個人積分：489分

文章編號：30962507

有試過AVCHD和MJPG了，發現並沒有差異，還是會有彩虹紋
後來發現連拍白天白雲的周邊都會發生，很不明顯

除此之外錄影都很優！

用破解韌體提高碼率的部份還不敢試，
想先等看看11月新釋出的韌體更新是否有所改善，

如果沒有再來破解吧....
比較擔心的是破解後對拍照功能應該沒有影響吧？
反正錄影一律只用1920*1080 24p的那個最高品質的，其他模式不能錄也就認了

友站有人也是認為那是AVCHD記綠格式的關係, 非摩爾紋問題.
他說GH2的規格顯示, 它的A/D轉換是12 bit, 可以分辨到4096層的灰階.
但是當它利用AVCHD記錄動態影片時, 因記錄格式的關係.
它只是8 bit, 只能分辨到256的灰階. (http://zh.wikipedia.org/wiki/AVCHD )

但又有人認為这问题没有那么单纯，同样用過是avchd的hf100（Canon的DV)，没有这样的问题，
觉得这是松下留下的伏笔
