[DIY] 買不起移軸鏡 自己用老折屍體改造

很想玩小人國效果啊,可是不說移軸鏡了,Lensbaby俺也買不起
以前用M43一小段時間,曾經做過很了笑的移軸鏡
可是好難操作,無法固定,一下子就不想玩它了
其實心中最理想的改造素材還是120鏡頭,老折的話有現成的蛇腹更好了!

最近看到價格可以接受的老折報廢品,決定來實踐這個長久以來的構想了

(不過下面的圖大多數是我製作的第三組了...前面做過兩組沒有太多的紀錄照片)

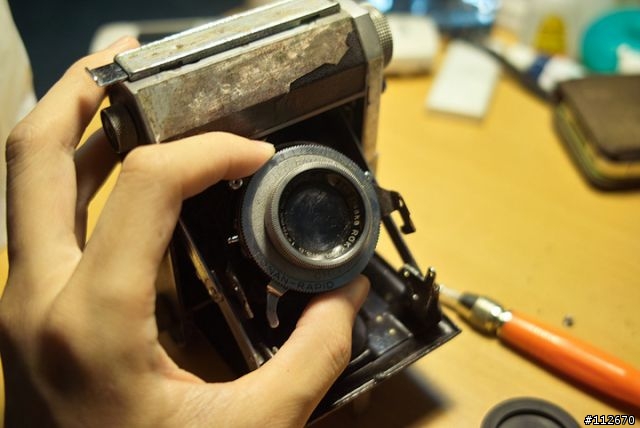

這台是朋友丟給我要我幫忙製作移軸的,鏡頭狀況真的很糟糕啊

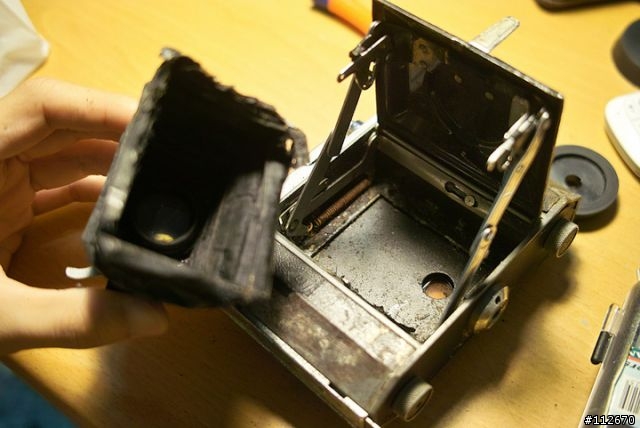

總之就拆了吧,過程蠻殘暴的


會有一點心痛,畢竟是斬首啊...

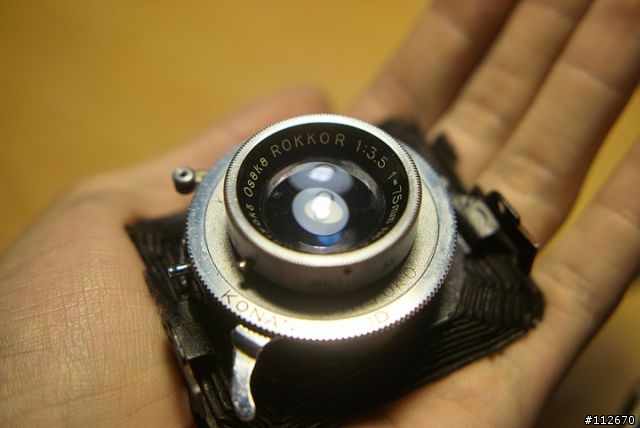

取下來之後順便清理一下,日系老折鏡片通常不會太多片

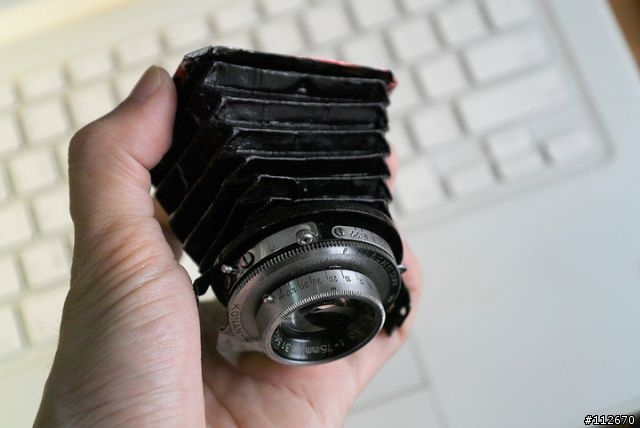

皮腔的部份我有用這邊教的方法做修補液補強,效果真的不錯喔

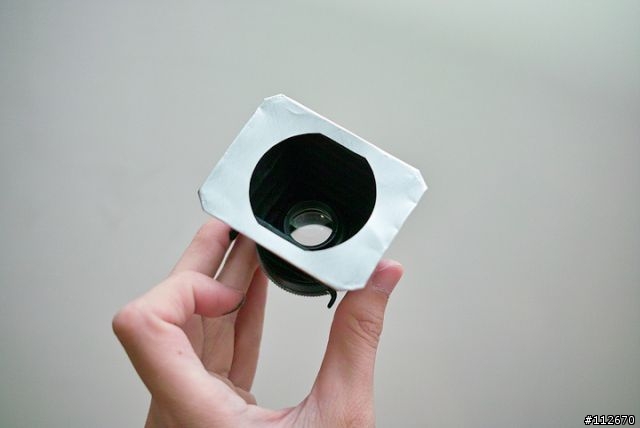

蛇腹後面我用啤酒罐的鋁片做成了一個"轉接板",可依照不同機身結合上轉接環
結合方式其實就是用雙面膠....(3M VHB最佳)



再來是tilt/shift控制組件的部份
先用SolidWorks先做立體設計圖,然後轉AUTOCAD做線稿,最後再匯入Ai做文字編排

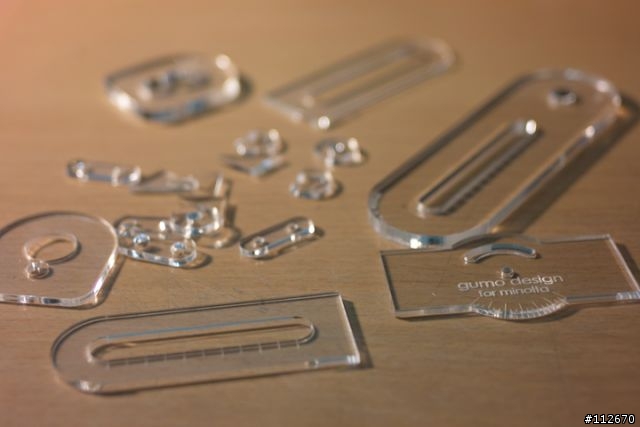

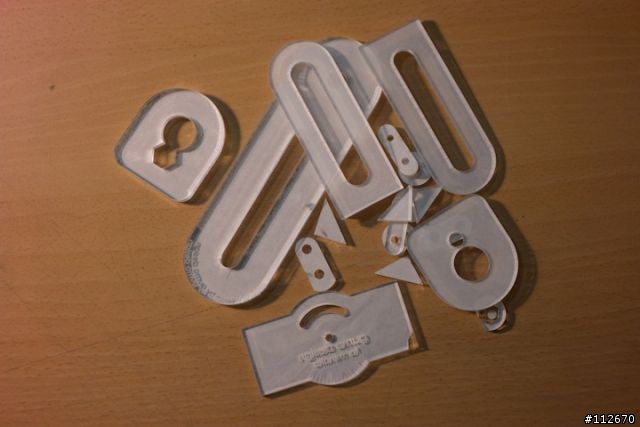

交給雷射切割回來的東西就是這些,零件都是3mm跟5mm的壓克力製作

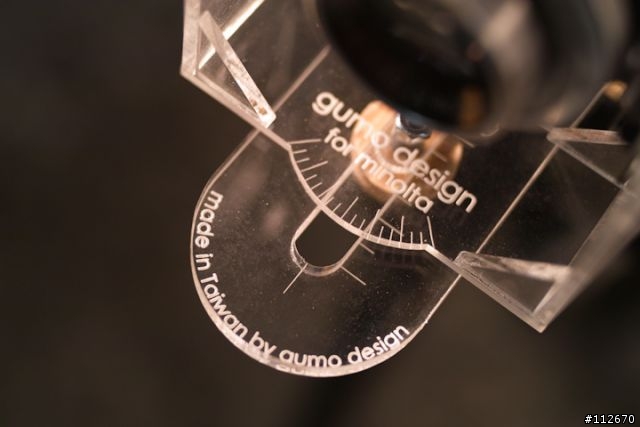

雷射切割的店家好專業,我都沒特別交代他們就幫我把字反向刻在背面,好漂亮的效果啊


壓克力材料的接著需要用到氯仿,聽說氯仿是管制品(?),所以去化工店要說"壓克力膠"
使用時一定要通風,不然頭會很暈,八成會致癌吧

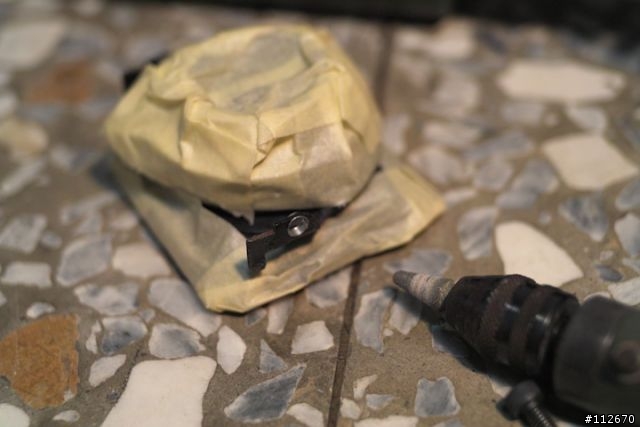

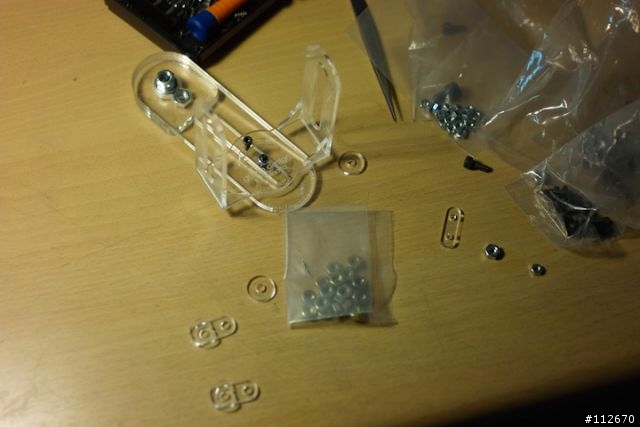

DIY有一組性能不錯的電動鑽銑機真方便,不然用手磨會累死

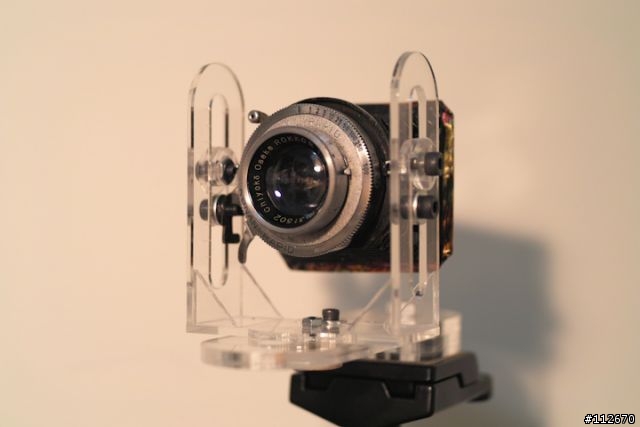

突然就組好了@@
移軸控制、對焦控制、鏡頭組結合到控制組都是靠螺絲螺帽的


就算是DIY也不忘打上MIT啦!

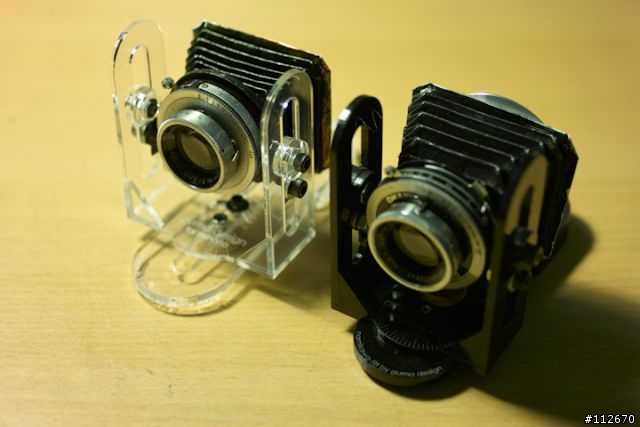

幫朋友做的跟我自用的。


裝到機身就是這樣子,其實是把蛇腹轉接板用雙面膠黏到一片M42-SA轉接環上,再卡上機身的


說實在的這樣玩畫質不怎麼好,大概我取材的老折本來就是低價機種吧,鏡頭不怎麼優
不過便宜嘛,買不起真傢伙這樣也蠻有娛樂效果了
以下實拍:








DIY一百分!!!

對離開了台灣的我, 曾經住在台中看到中港路那張照片真的令人很懷念啊!!
拍照就是這樣, 能令人回憶就是好照片!!
樓主如果我想借分享可以嗎? 會注明出處的!!
hiroyuki2243 wrote:
什麼時候受注生產?

後來我算一算,成本真是不低啊
畢竟要找到破爛得恰到好處價格又可以接受的老折也不是天天都有
雷射切割也好貴啊

其實這東西的完成度也沒有真的很好
蛇腹跟轉接環的銜接太隨興了
而且帶出去拍照的時候要帶著兩支內六角扳手,真是麻煩啊
