花了一點時間與嘗試錯誤
終於把這個系統跟我另一位同事大致上搞定了
我特別要感謝馬克蘇大大的寶貴意見.....
這個系統其實最重要靠的就是觸發時間的掌握
物體的運動速度說快不快 說漫不慢 已經超過許多感測器的檢測範圍
原先使用紅外線系統 (特別去跟保全業者借了SENSOR 不過當通過的速度一快 SENSOR 使用傳統繼電器輸出的方式就不行了
所以後來找到雷射感測器......
==========================
直接來看照片吧....
電路板 與 8051
用電路控制相機的快門線
本次主角 (帶狀)雷射感測器與放大器
看到雷射了嗎?

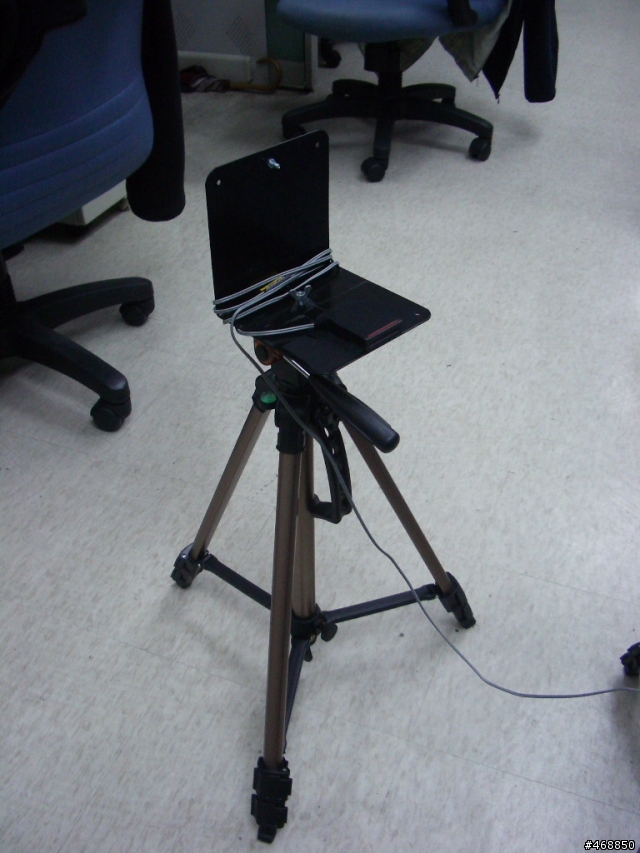

用三腳架把雷射架起來的樣子
=======================================
相機的部分我就不PO了 因為沒什麼好看的...>_<
我直接抓報告上的圖下來 畫質不好 (事實上是很清楚的) 請大家見諒...
PS: 我沒有關燈 因為關燈會造成未來現場作業人員的不方便
我想請教的是 反而1/320 秒的照片沒有1/200清楚 是因為等效快門的關係 反而造成不清楚嗎?
PS:我有開高速閃燈同步
個人積分：1分
文章編號：4059509
個人積分：51分
文章編號：4059869
個人積分：785分
文章編號：4059994
個人積分：62分
文章編號：4066498
個人積分：51分
文章編號：4066926
個人積分：3882分
文章編號：4067360
馬克蘇 wrote:
高速閃燈同步會在快門時間內快速閃爍很多次來達到整個畫面均勻亮度
我認為絕對不是"閃了多次"，而是"閃了較長時間"，之所以有閃燈同步就在於閃燈速度一般都過快，過快導致快門廉只有一條縫有得到閃燈的曝光(高速快門十快門廉會成一條縫，瞬間閃光的結果造成只有那條縫有用閃燈曝光到)，高速同步就是延長閃燈的發光時間，讓快門的那條縫在整個運動期間都有閃燈的曝光，而不是只有運動到一半才來個瞬間的曝光，而之所以高速閃燈同步出力會下降，就在於延長閃燈發光時間後同樣的能量自然就被分散了，沒有瞬間發光那麼集中。
用文字解釋真的不容易... 如果有人有辦法做動畫的話可能比較好理解~ 有錯的話也煩請指正喔~
