改造前的機器是TX16C 由於現在的網站充斥了大量的Flash廣告導致打開很多網站會短時間失去回應 於是有了換機器的想法，由於才買了TX的大容量電池可是使用10小時左右所以打消了賣掉TX16換TZ的想法，改為把TX16升級為酷睿平臺不過再給我一次選擇的機會我不會去改造它的 畢竟改造成本太高了
1。換主機板 U1500 1.33G
新舊對比
舊主機板
新主機板

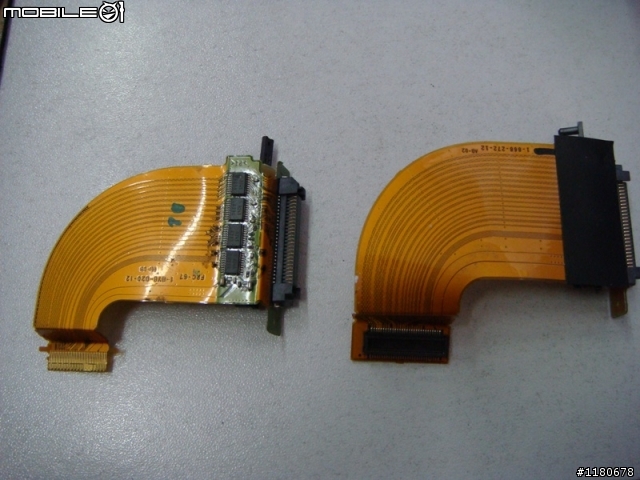

2。由於主機板更換了 所以硬碟光碟機排線也需要更換 硬碟排線有2種選擇 zif介面和pata介面 我選擇了ZIF介面
3。重頭戲 更換TX最大的瓶頸：硬碟 由於TX系列使用了1.8的硬碟嚴重的拖累了機器的運行速度 所以更換硬碟應該是最有效的提高方法，鑒於1.8的SSD價格高高在上2.5寸PATA介面的硬碟又遲遲不出來，所以暫時選擇用2.5寸的HDD更換 過程也很簡單 就是拆掉光碟機 用轉換板接上2.5寸的HDD硬碟 我選擇的是以前的王者 7K100 100G 上下各墊2塊長條形的海綿做防震處理
轉接卡如下
安裝示意圖
全部安裝好後的圖片
最後改進方案：
更換PATA轉接卡為SATA的 硬碟更換為128G SSD（128M緩存）
轉換卡晶片特寫
裝好的樣子（後來普通硬碟被我換成了SSD）
4。掌托的改造
掌托上有3塊線路板 音效卡指紋板 滑鼠左右鍵及其藍牙介面板 滑鼠板
除了滑鼠板 其他都需要更換的 由於taobao上一垃圾賣家 滑鼠左右鍵及其藍牙介面板折騰了我快一星期來回的順豐郵費花了80元 最後還把我原來的板子搞丟了 所以這部分沒法上圖
新舊音效卡板的對比
反面
正面
指紋細節
指紋晶片
5。最困難的改造 A殼
TX1/2和TX3/4/5的A殼不一樣的
鑒於A殼要1000多 我自己動手了 在A殼上挖空把內藏的磁鐵向左移了5MM 終於可以使用了
最後 要稱讚SONY的A殼 雖然摸上去不可靠 也許是太薄的原因 我連鐵都可以削動的巴克格鬥刀開了一個5mm長3mm寬的3mm厚的洞花了3小時 我的手估計已經抬不起來了 太酸了 新材料果然堅硬，可惜太薄導致了有形變現象不能很好的保護脆弱的LCD 落下了駡名 不過實際上也有很多TX的LCD被壓碎了 如果SONY再把A殼作厚0.5MM 估計物理強度就很堅硬了
總結：
需要更換的原件清單：
1。主機板
2。硬碟光碟機排線
3。C殼
4。音效卡指紋板
5。滑鼠左右鍵及其藍牙介面板
6。PCIE無線網卡(因為用不上Wimax 我用了5300 自己加裝了第3根天線，INTEL5系列的卡真好 比3945信號強了很多而且發熱很小）
7。A殼（可以自己改造）
8。掌托排線
太累了 花了3000元加上快2個星期終於改造成功了
補充說明：
拆掉光碟機後有2種使用方法
1。把2.5的硬碟作為從盤使用，但是有1個缺陷 因為TX只使用主通道，所以原光碟機硬碟只是分主從盤，我用了很多辦法，做了無數次試驗，接2塊硬碟時，從盤只可以工作與DMA33模式（1.8的原硬碟做從盤也是DMA33
2。拆掉1.8的硬碟加裝2.5的硬碟，很完美的DMA100工作模式 速度也很快（我使用的辦法）
其實這次改造真的是很困難的 如果現在再選擇我絕對不會去改造的 現在想想升級機器最主要是享受了過程
說是一次改造其實是分為2次的 第一次改造了2.5的HDD 就是分析BIOS 解析為啥主從通道不可以同時上DMA100就花了我快一個星期
第2次架構的升級到今天才完成 幸虧我學電子學的 TX1/2和TX3/4/5的磁敏元件不同 tx1/2用的是長條型的幹簧管 tx3/4/5用的是磁敏3級管 本來是不知道的 通過線路分析才知道 而且位置不太一樣 找到了不同解決問題就簡單了 於是有了改造A殼一幕
PS；在螢幕內有1塊磁鐵 合上後蓋子位於掌托內的磁敏元件感應到就會自動關閉螢幕或待機（視電源管理設置） 一般的機器（SONY早在2002年就全線用磁敏元件了）是有一個細小的開關一般是尖尖的像小牙籤的塑膠杆露出來（一般在c殼的右上角屏軸附近） 光上螢幕後 屏框壓下塑膠杆 塑膠杆壓下主機板上的微動開關自動關閉螢幕或待機（視電源管理設置）這種方案價格便宜但是時間久了可能會有接觸不良的情況
因為不是在WinPE下測試 所以開始的曲線不好看 後臺軟體太多了
帶128M緩存的SSD果然強勁 使用中沒有發現凍結現象 用了2天的OCZ的60G 凍結現象比較嚴重的 這顆SSD很強勁的 在MLC顆粒產品中僅次於INTEL的 但是也是最貴的 據說是因為有128M緩存的原因 同容量是OCZ V2價格的2倍多 128G的價格是12000NTD
因為有轉換卡的原因 我在原生SATA介面的筆電上測試過 讀寫都超過100M/S
我不是代工廠的員工，更加不是某些會員所說的只要購買原廠零件就可以了，那是装配不是改造，请仔细看我帖子第5楼后半段所写的再对我的劳动作出公正的言论，我是自己一步一步分析實踐才成功的，從一開始的解開BIOS分析主從盤到最後的磁敏元件的分析都是我獨立完成的，一沒有圖紙二沒有得到廠家任何的支持。這不是換硬碟和CPU以及加記憶體那樣比較簡單的改造，所以我認為是對我的不尊重，否定了我的勞動成果，如果這裡有電子學的同好就知道過程的艱險了。
