[10/04更新:異音樣本檔案] 關於TDCi 中控台異音及解決方案

一、症狀描述:
我的車是今年二月交車的Focus TDCi,大約里程3000多km時,在三個約星期前開始出現這樣的異音。通常剛發動引擎時是不會聽到,但是行駛一段時間後,尤其是上檔踩著煞車,在等紅綠燈怠速時,就會從大約中控台、儀表板附近插著鑰匙的地方聽到"搭搭搭"的聲音,很像是建築工地打連續壁地樁時的連續"搭、搭、搭....",跟著柴油引擎運轉的頻率幾乎一樣的聲音。

二、發現經過:
一開始進保養廠描述症狀,指名出現位置和說明出現時機,奇怪.? 遇到技師時就是不會出現。隔了一週再進保養廠,開始由技師試車模擬出現時機,果然..! 實際路試時,技師親耳聽到了,就駛回保養場開始檢查。

剛開始是推測可能是中控台附近的線束和風管碰撞出現的。接著: 拆卸儀表(引擎轉速和時速表)、方向機柱上、下護蓋,技師用手電筒檢查管線,後來順著出現異音的位置追回到車內管線通到引擎室的管路,這才發現:可能是所謂的"煞車真空管"的位置。

掀開引擎蓋,技師用手拍打這條管線,模擬出震動的狀態,敝人就站在旁邊聽並指認:"對! 就是這種聲音~!"

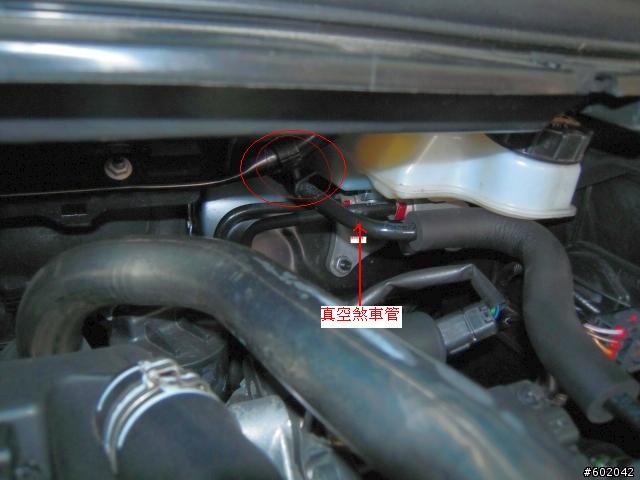

下圖就是表示異音的來源:




紅箭頭指出的就是禍首:"真空煞車管",在引擎運轉時,它震動打到下面的管線,然後聲音傳導到較裡面的那一段,碰到防火牆後傳導到車內,造成在車內的中控台附近駕駛者會聽到上述的聲音。

三、排除方法:
1.看上圖的圓圈處,先把掛勾移動,調整位置不讓"真空煞車管"在運轉時震動去打到下面的管線。

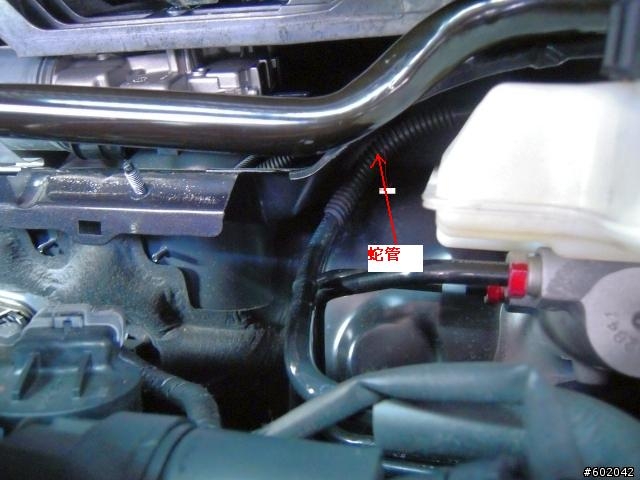

2.然後在這條管靠近防火牆的地方,套上一段"蛇管",避免引擎運轉時隨著引擎震動讓管線碰到防火牆傳導聲音。如下圖箭頭顯示的,就是裝上"蛇管"的位置。




3.開了一星期觀察,確認"搭搭搭"的聲音不再出現了,到此算是已經排除了異音了。但是,還是隱約可以感覺到"管線共振"的現象仍然存在。我想柴油車先天引擎運轉上沒有汽油引擎車來得精緻寧靜,這是無可避免。於是,敝人今天順便於定期保養入廠時,再請技師做補強。

技師就是拿一片"薄海棉",單面是有粘性的。在管線靠近防火牆的地方貼上去,隔絕套上蛇管的管線再因為引擎震動多少傳導到駕駛室。

四、工時成本:
聽異音試車,然後裝上蛇管後路試,總共就開了約三十公里的路程,前前後後弄了約兩小時。材料都由保養場處理,不用付費。

看完以上的描述,是不是覺得很烏龍? 就這樣的簡單問題,可以造成惱人的異音!
我處理完後,接著又有兩三位車主反映同樣的問題接著要處理。

這個問題福特的地區工程師有在關注,我PO出來是希望有同樣困擾的車友們,您們不必再鬱卒困擾了,不必再鴕鳥視而不見,不用把音響開大聲去掩蓋聲音。如果確認有跟我的車相同的症狀,不管是Mondeo 或 Focus TDCi,趕快開著您的愛車去進廠處理吧! 希望這篇能夠讓抓這個異音節省檢查的時間,應該不用花十分鐘就可以搞定了~!

---------------------------------------------------------------------------------------
10/04更新

附加壓縮檔: 201210/mobile01-09eba48376d85f91e5c1ca250be33a7a.zip

終於將.amr格式的檔案轉換成.mp3
附件連結是中控台的異音[打地樁的聲音]樣本,給各位有相同問題的車友參考。


---------------------------------------------------------------------------------------

延伸閱讀:低轉速或待速時會有答答答的聲音

幫忙推這篇文章:
才2年的FOCUS TDCI 煞車真空管斷掉 ,這樣算不算是重大瑕疵??
感謝樓主解決我多年來的疑惑,

當初牽新車時就發現有這問題,

但原廠表示要拆儀表,新車耶~我當然不肯,

只好忍了3年多,直到樓主PO出,特此感謝~

skyliner wrote:
一、症狀描述:我的車...(恕刪)


感謝 po 圖,圈圈跟箭頭有點小,看了很久才發現。:p
車內的管子碰撞造成噪音這個好像蠻容易發生的,volvo 那也有雨刷馬達運作時碰到管子造成異音。
感謝您,終於po上來囉!

寫真的很詳細喔!您真的造福了許多福特車主

!不過,不知道mondeo引擎室架構是否與

柴佛一樣??

您這篇文章寫的真好,我打算把這篇文章列

印出來,拿去福特給技師看圖施工,

以免他們在那邊假裝聽不到,給我一直推拖

對了!大哥~

可否跟您請教您車子在那間保養廠處理此事

的?我直接去找這位幫你處理的技師就好了!

謝謝“
感謝樓主詳盡的解說發生的原因與解決的方案
如果有相同問題的大大們可先依這種方式查修
但不見得每一部車都會是相同的原因
有問題還是要回原廠 向技師說明相互討論 問題終究是能排除的
我們家的兩部TDCi雖然還沒有聽到這種異音, 不過還是先卡個位記下來, 多謝樓主分享啦!



這問題也困擾我很久,新車不到一年就開始有這惱人異音

每次進廠抓異音不是太吵聽不到,就是一下有一下沒有,

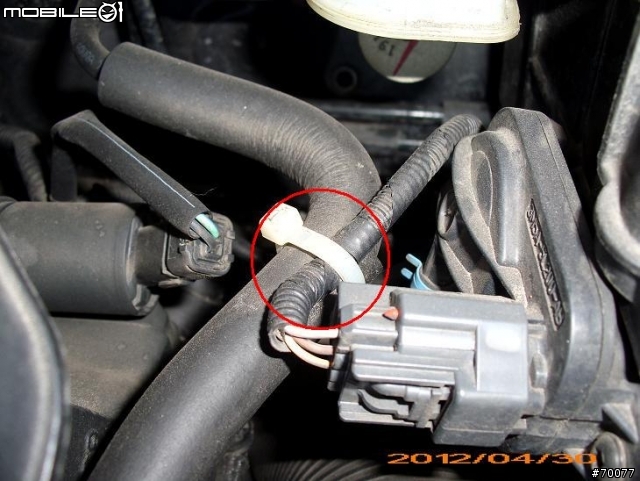

在一次保養時跟技師提到這地方會碰到磨擦,連包覆的泡

棉都被磨損了技師拿束帶束起來出保養廠後異音再也不見了!!爽!
請問,您的車是那一款?看起來不像mk4....
maga wrote:
感謝樓主解決我多年來...(恕刪)


mega您好,我真佩服您!還可以忍三年多...
我異音發生快三個星期,就已經讓我開新車的心情都沒了!!!

福特真的不知道在搞什麼,放任異音這個問題一直存續蔓延,光是車主的"觀感"、企業"形象",就已經輸人家輸到脫褲子了還不自覺~!

我們並非專家,哪知道異音發生的來源,也不知道管線的重要性。如果有一天,有車主過保固,才檢查發現管線因為相碰而導致磨損,甚至引擎運作異常,難道到那個時候檢修費還要讓車主負擔嗎?
到時候又是一堆抱怨文出現....

不知有哪位大大可以教我po異音樣本檔,給有同樣困擾的人參考...
