Focus MK4 改上歐洲原廠件LED轉向魚眼頭燈 Adaptive LED

補充:遮蔽防眩遠燈作動影片

在文末。

補充:感謝

非常感謝各位版友踴躍支持這個小小的研究
小弟只是個吃飽閒閒的業餘玩家,真正專業的專家師傅大有人在,小弟的文章就當作拋磚引玉,希望大家都能踴躍分享新知,互相學習


前言

人性就是這麼的機歪,看到國外有但國內沒有的配備就會想用盡各種手段把它弄進來。
像是這個...
Focus MK4 改上歐洲原廠件LED轉向魚眼頭燈 Adaptive LED

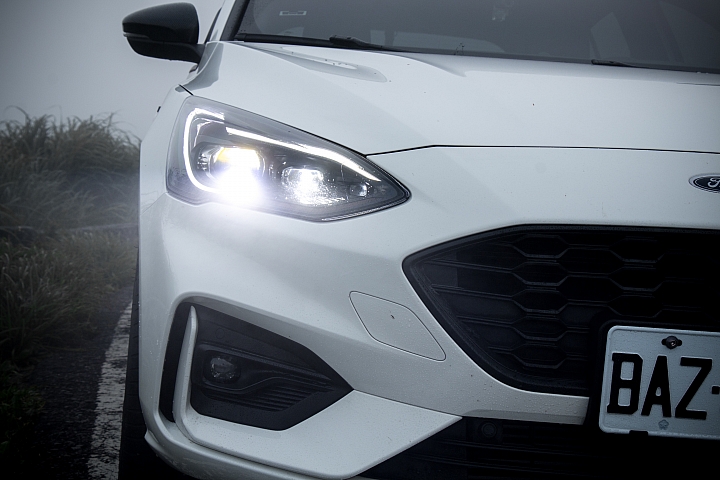

原廠主動式LED魚眼頭燈!

個人認為大燈還是要有魚眼才夠有神,雖然說原廠的大燈已經非常明亮了,不過單只有外觀的改變是不足以吸引我剁手敗家的,於是來查查這組頭燈到底厲害在什麼地方,讓選配它的身價高達1050鎊,這一查不得了啊...

按這裡按這裡檢視網頁檢視網頁

主動轉向、可變光型,外加防眩遠光燈!
這麼優質的東西台福搞進來讓客人選配也好,肯定會有更高的聲量的。

開箱與安裝

基於上述理由,加上某天調皮,滑了不該滑的汽車零件網站,以下遠洋包裹便在四週後出現在我家樓下。
Focus MK4 改上歐洲原廠件LED轉向魚眼頭燈 Adaptive LED

因要求代收轉運公司務必讓內容物安全渡過橫跨歐亞的長途運輸,因此他們很貼心的塞入了極大量的緩衝包材(包材的重量大概佔了1/4
Focus MK4 改上歐洲原廠件LED轉向魚眼頭燈 Adaptive LED

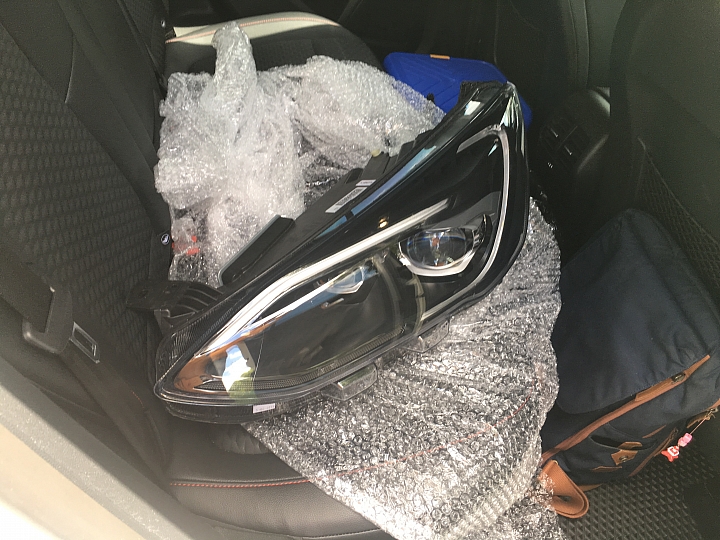

拆包裝的過程約10分鐘後... 本尊現身啦!
Focus MK4 改上歐洲原廠件LED轉向魚眼頭燈 Adaptive LED

外觀檢查看起來沒什麼大毛病,看來是真的安然度過運輸過程了呢
Focus MK4 改上歐洲原廠件LED轉向魚眼頭燈 Adaptive LED

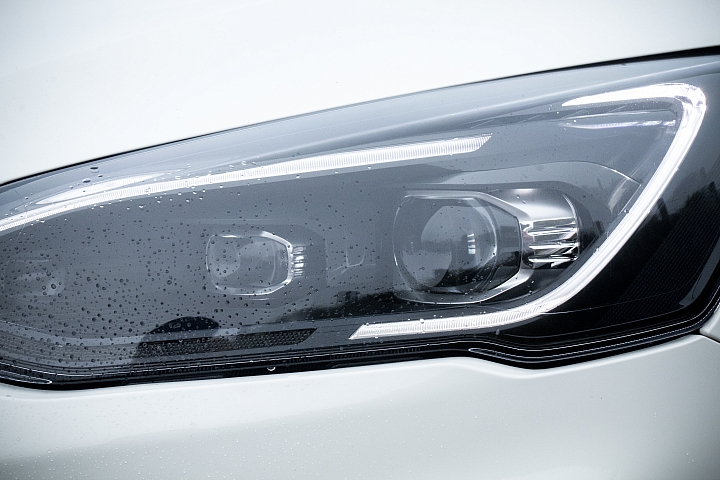

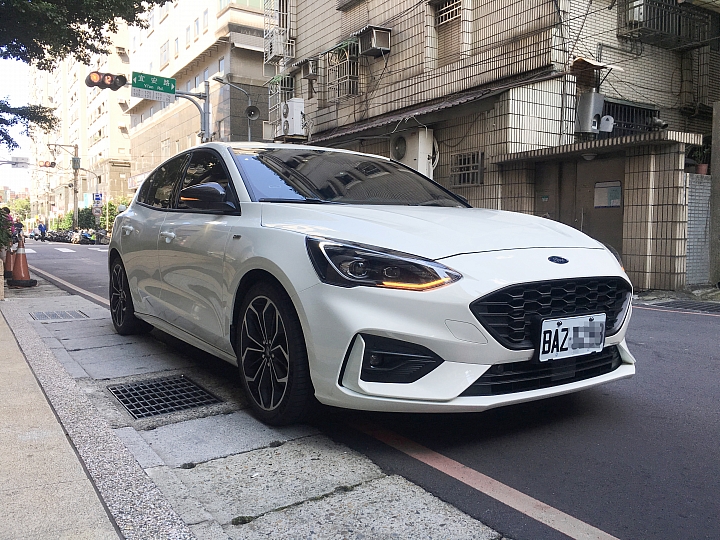

經過一番拆裝,全新的大燈正式出現在我的車上。
Focus MK4 改上歐洲原廠件LED轉向魚眼頭燈 Adaptive LED
真是太漂亮啦

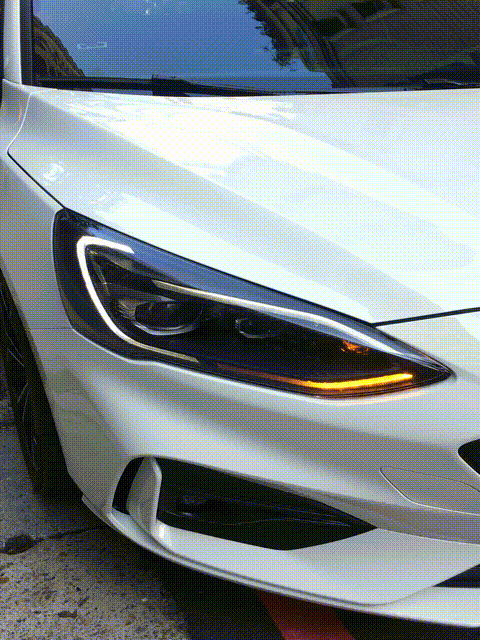

((其實壓垮我那頑強定性的最大賣點是這個序列式方向燈
Focus MK4 改上歐洲原廠件LED轉向魚眼頭燈 Adaptive LED


硬體障礙與排除

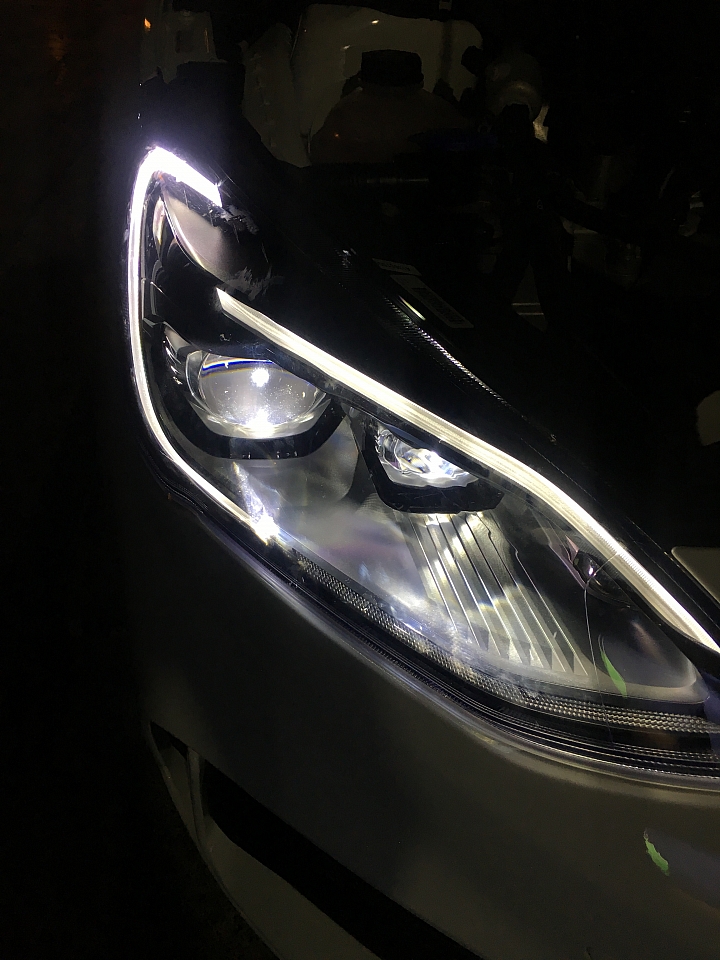

不過呢,囂張沒有落魄的久... 點燈後發現,兩個大燈四顆魚眼,竟然有一顆不會亮
Focus MK4 改上歐洲原廠件LED轉向魚眼頭燈 Adaptive LED
另一邊點燈正常
Focus MK4 改上歐洲原廠件LED轉向魚眼頭燈 Adaptive LED

當下已先詢問賣家,不過賣家有規定簽收後保固14天(因為是二手零件商),在德國被轉運業者簽收的時間大概是賣家出貨後5天,但轉運到我手上已經是一個月後的事了... 所以賣家拒絕保固也是合情合理。

那怎麼辦,就這樣把這顆燈廢了嗎?

當然不!

好在以前常搞摩托車,練就了不算太差的拆燈技術,不如... 把它給剖了吧!
Focus MK4 改上歐洲原廠件LED轉向魚眼頭燈 Adaptive LED

近代的新車,頭燈不像摩托車是用熱膠來封,用吹風機紙箱大法烤一烤就可以輕易打開
而是用冷膠(感謝車友補充:濕氣固化熱融膠)來封裝,這可不好搞啊...

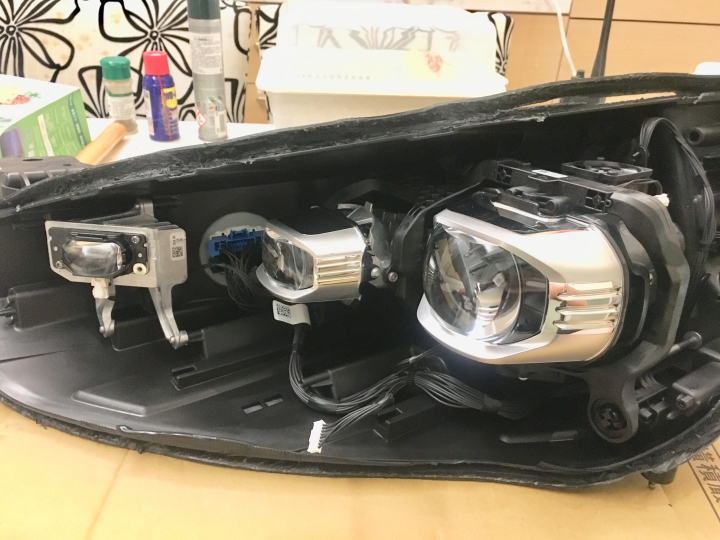

內部的構造不算太複雜,由左而右依序是比原廠霧燈亮100倍的轉角輔助燈、近光燈、多功能光源(Bi-Beam, AFS, 防眩遠光光柵)、日行燈模組(畫面外)。

近光燈和多功能光源是安裝在同一個框架上,而高低調整的馬達是直接驅動這個框架的,但AFS的橫向調整馬達則是單獨驅動多功能光源。
這麼做的好處是,只需一顆高低馬達就能驅動兩個光源模組,當AFS正在轉向時,近光燈模組不會跟著旋轉,所以光線分佈是變得更寬廣,而非整個焦點都轉向某一邊。

近光燈模組使用了4晶的LED晶片,也就是說Total下來單邊的近燈就由9晶LED來點亮唷
Focus MK4 改上歐洲原廠件LED轉向魚眼頭燈 Adaptive LED
Focus MK4 改上歐洲原廠件LED轉向魚眼頭燈 Adaptive LED

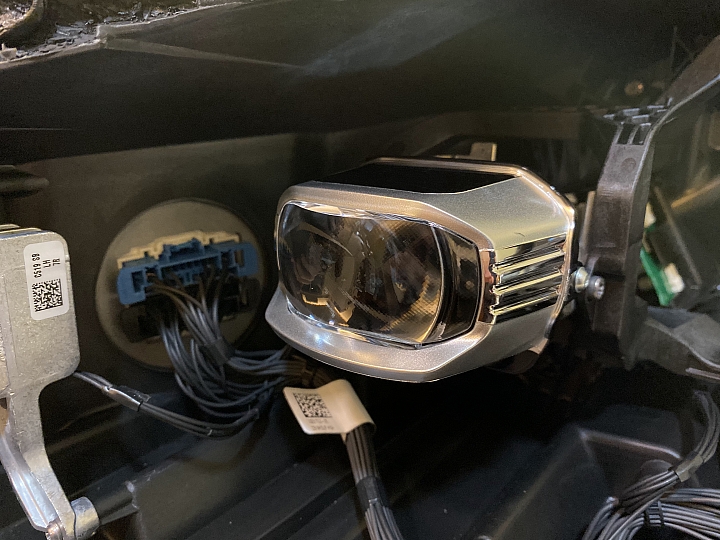

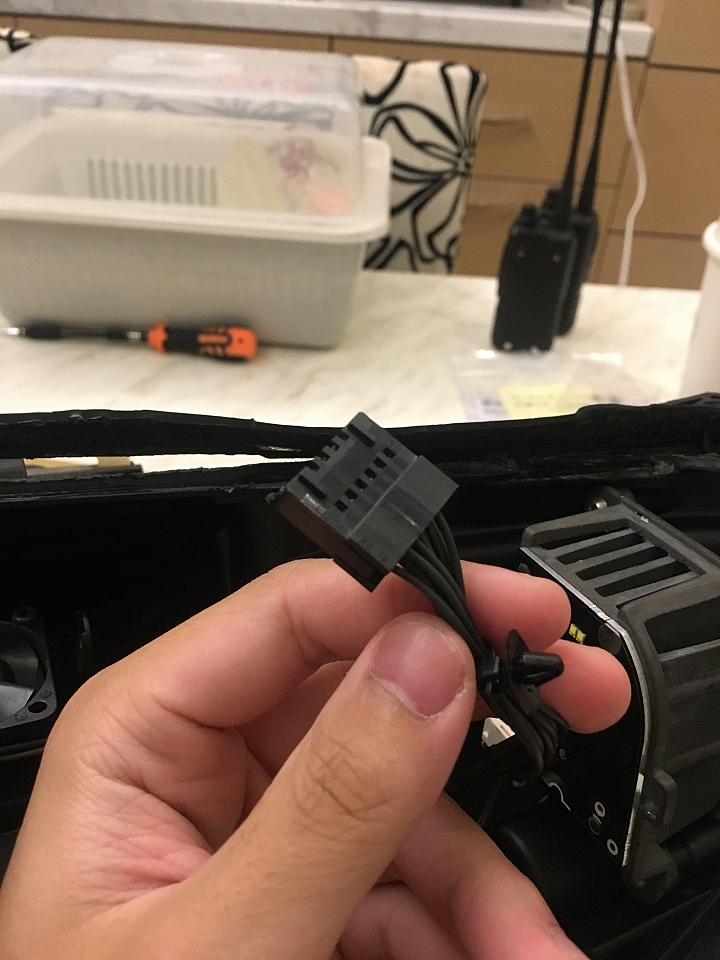

拆開後掃視一下所有接頭發現乾...

Focus MK4 改上歐洲原廠件LED轉向魚眼頭燈 Adaptive LED
不會亮的魚眼的插頭就這樣給我晾在旁邊...

現在我覺得能用半價不到的價格購入這組頭燈,完全並非偶然,根本就是產線打下來的不良品嘛!

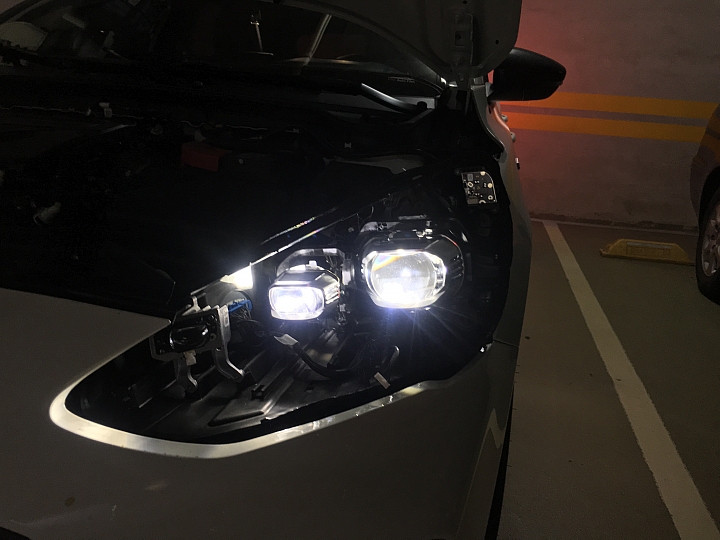

先嘗試把這插頭插上去,拿去車上裸測。
Focus MK4 改上歐洲原廠件LED轉向魚眼頭燈 Adaptive LED

乖,亮了

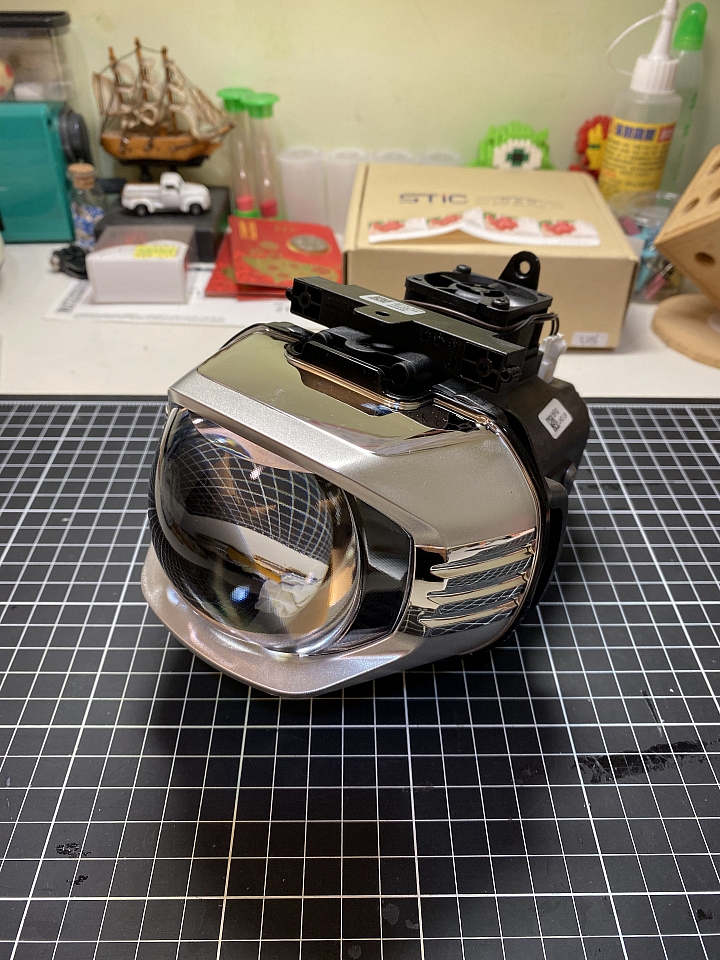

既然都拆開了,不如把魚眼下下來,分解看看是什麼構造可以達到遠光遮蔽這麼厲害的功能。
Focus MK4 改上歐洲原廠件LED轉向魚眼頭燈 Adaptive LED Focus MK4 改上歐洲原廠件LED轉向魚眼頭燈 Adaptive LED

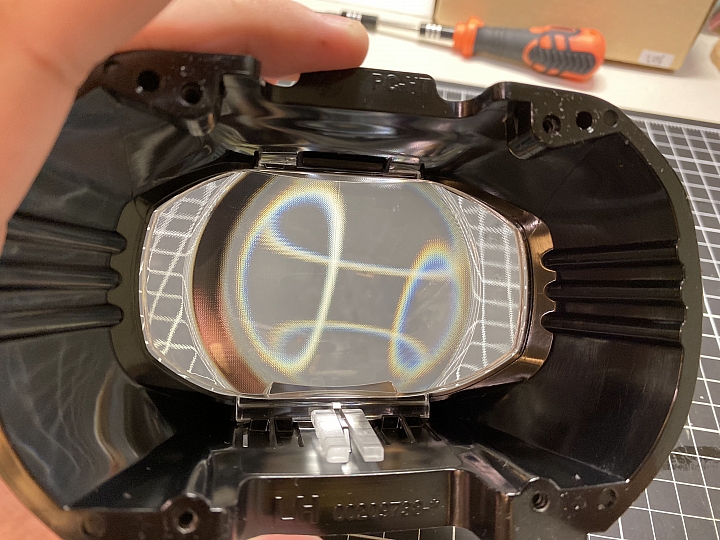

如您所見,魚眼有著相當雪亮的凸透鏡片,以及製作相當精美的電鍍/霧面金屬質感飾圈。

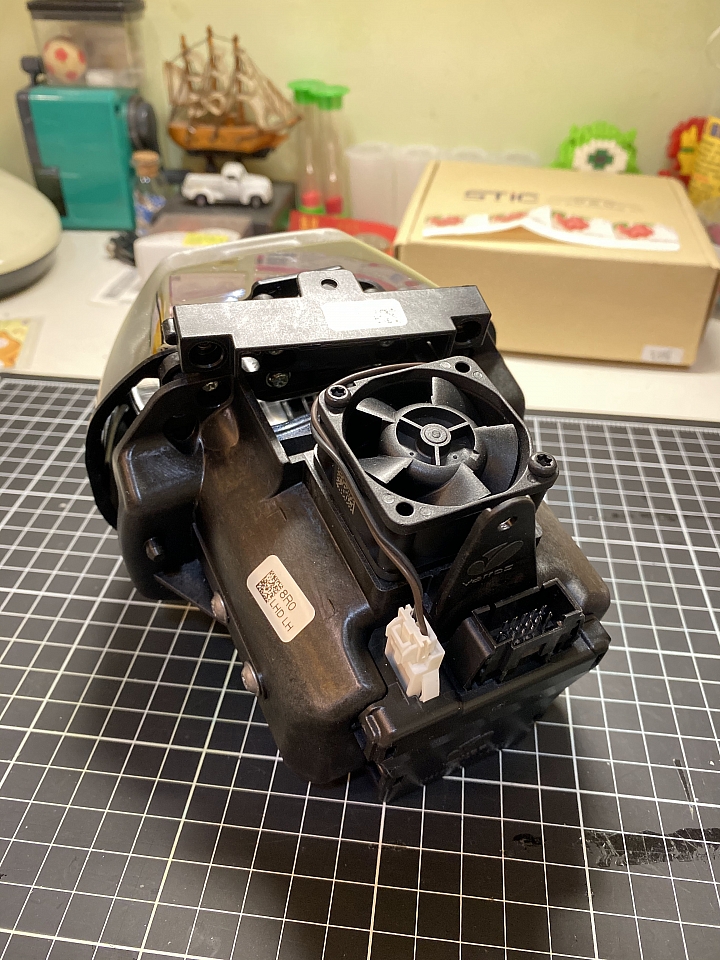

在模組的背面還有一個獨立的散熱風扇,內部就是與LED燈板直接接觸的鰭片散熱塊。

必須跟風一下來個魚眼開箱照。
Focus MK4 改上歐洲原廠件LED轉向魚眼頭燈 Adaptive LED
從這張圖片可以發現,中間這個黑色帶有電路板的機構格外謎樣,就讓我們留到後面再來介紹。

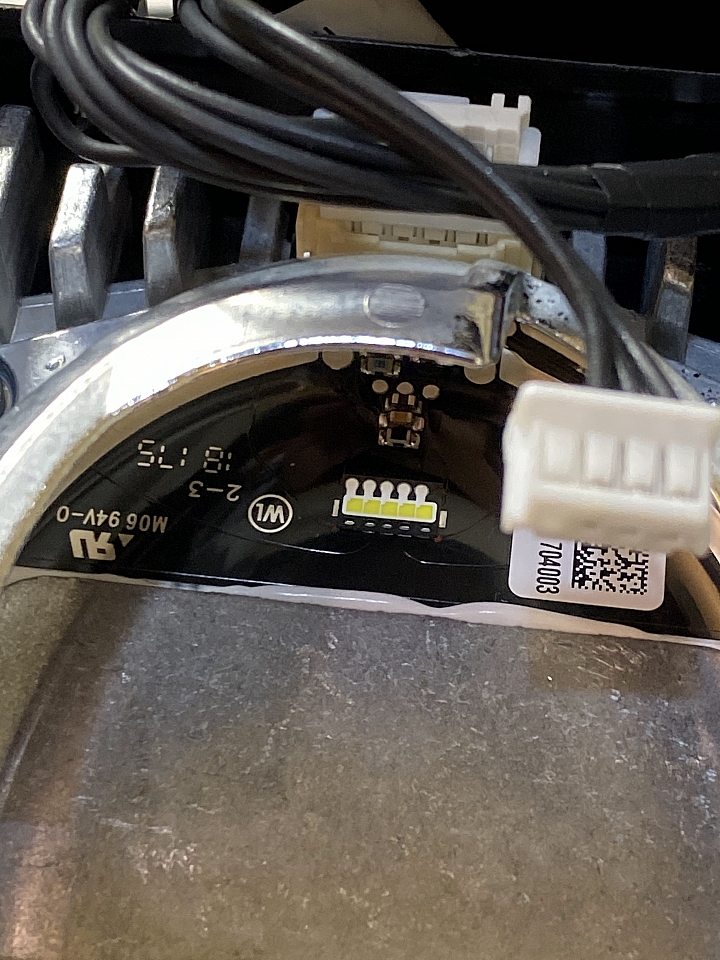

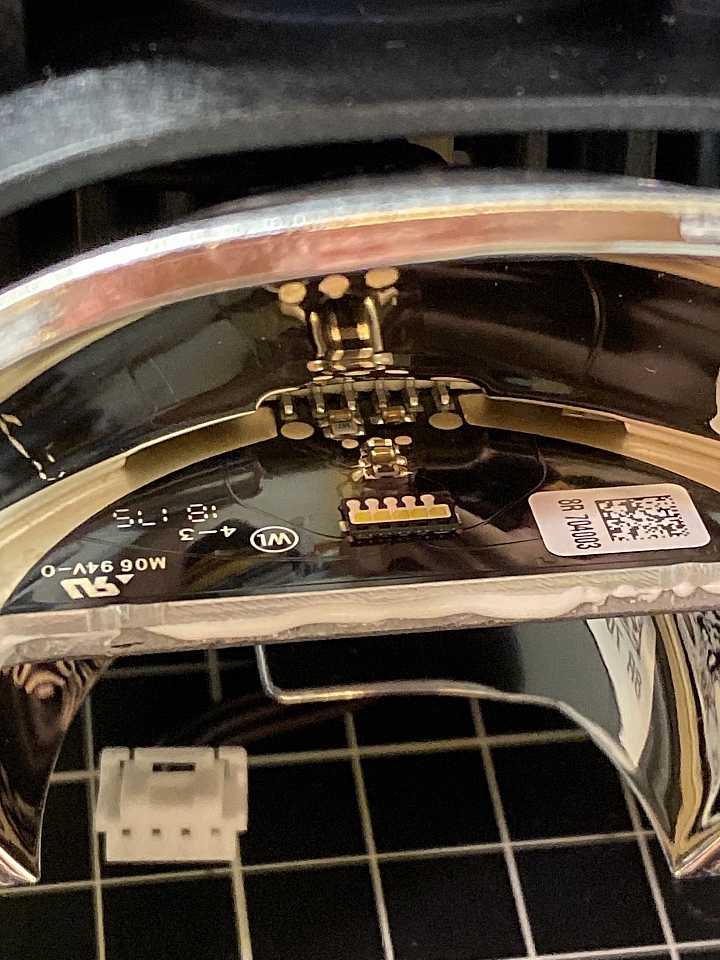

光源的部分,可以發現上圖有一塊5晶的LED燈板,負責部分的近光燈
下圖則負責遠光燈的部分,於遠光燈點亮時單獨點亮。
Focus MK4 改上歐洲原廠件LED轉向魚眼頭燈 Adaptive LED Focus MK4 改上歐洲原廠件LED轉向魚眼頭燈 Adaptive LED

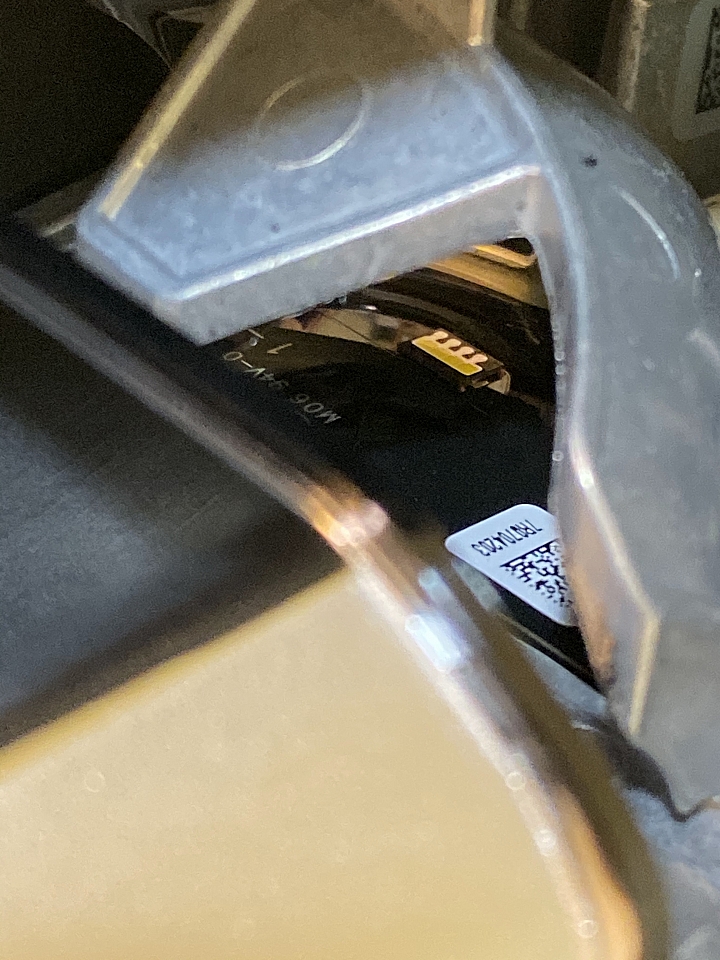

從透鏡看出去的LED視角(X
Focus MK4 改上歐洲原廠件LED轉向魚眼頭燈 Adaptive LED

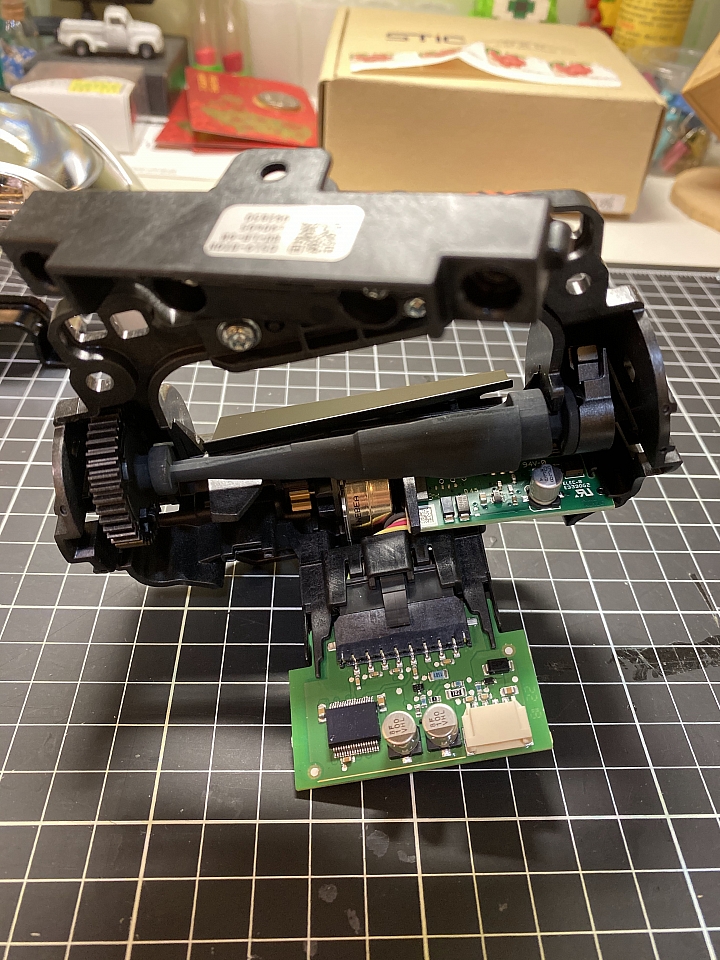

接下來介紹神秘的遮光柵,這個機構有別於以往Bi-Beam雙光魚眼使用電磁閥通電驅動遮光板的原理,而是使用原廠稱為 Free-form Drum 的變光鼓來達成。
Free-form drum 就是下圖中,左邊由齒輪帶動,本體霧黑色的錐形棒狀物體。
Focus MK4 改上歐洲原廠件LED轉向魚眼頭燈 Adaptive LED
咦是軍規電容

其原理非常簡單,變光鼓每個角度的切面都有特定形狀,由步進馬達將變光鼓旋轉到電腦指定的位置,讓燈光切出來的截止線符合當時的情境,就可以變化光型。



依據原廠手冊顯示,此變光鼓共可切出以下四種光型:
  • 一般(倒Z切線)
  • 市區(比較扁的三階切線)
  • 遠光(全開)
  • 防眩遠光(照出來的遠光會有一半是遮住的,再透過AFS讓暗處剛好落在有車的地方)
由於光型是由變光鼓所定義,因此右駕與左駕車型用的燈組的不同點也是在此。

此種做法,光型變化的速度並沒有想像中快,不過在成本有限、不想炸太多錢買LED的設定下是個還蠻厲害的作法。
據了解,賓士的智慧型大燈似乎是使用大量的LED,而每塊LED都有其負責的照明區塊,只要精準控制LED的點滅,就能實現防眩遠燈的功能,相比之下原理簡單一些,不過其控制技術是很值得研究的。(有誤還請先進指正)

Focus MK4 改上歐洲原廠件LED轉向魚眼頭燈 Adaptive LED

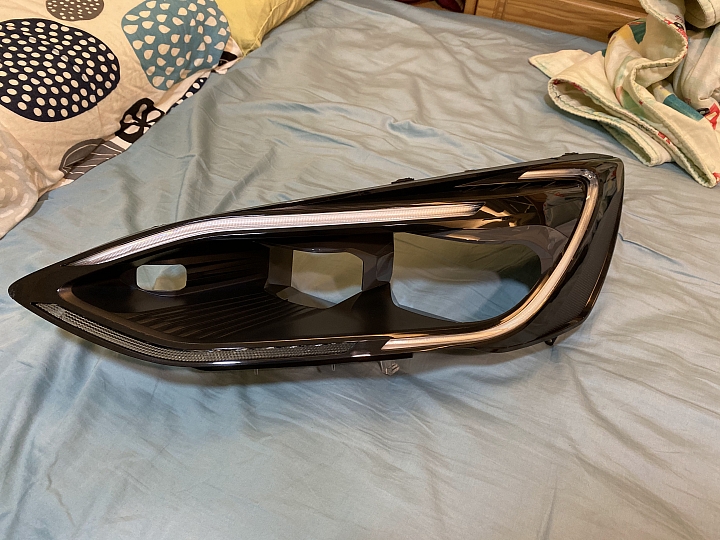

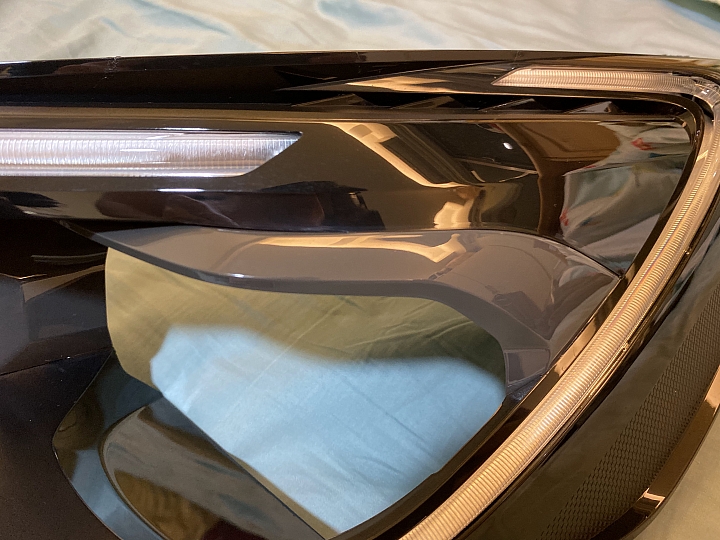

上圖是製作一樣相當精美的頭燈飾罩,可以看見LED序列方向燈與日行燈光條是直接固定在這裡的。

Focus MK4 改上歐洲原廠件LED轉向魚眼頭燈 Adaptive LED
灰色的鏡面塗裝呈現的是一種闇黑氣焰。此燈有另一個料號,灰色的部分是以電鍍手法來呈現,看起來更有精神一些。

Focus MK4 改上歐洲原廠件LED轉向魚眼頭燈 Adaptive LED

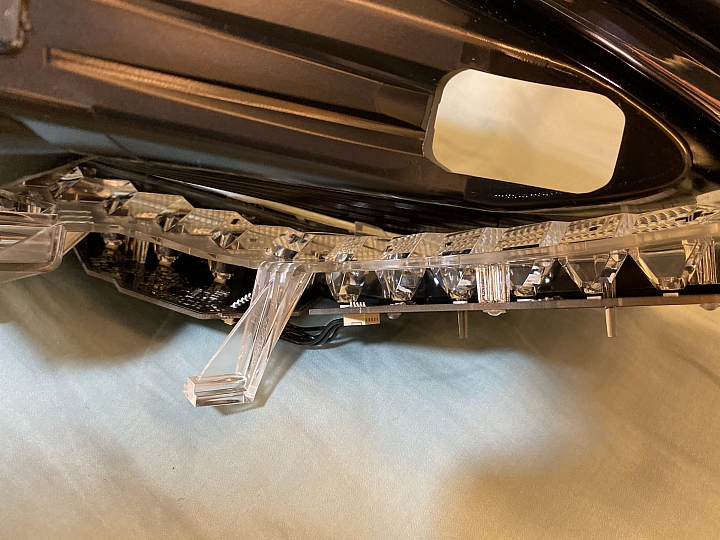

Focus MK4的序列式方向燈也是使用導光材質,將電路板上的LED光線導引上來,裝車後方向燈的亮度相當足夠。


軟體編程

事實上,替換頭燈總成這對本次改裝幾乎沒有難度(剖燈過程忽略的話),最麻煩的是軟體上的問題。

軟體若維持在原本的狀態未進行任何調整,會在每次發動時發生頭燈故障訊息、AFS不作動、遠燈不作動,買了一個連遠燈都不能打的大燈幹什麼東西?

經過三個月的研究,我來說說我的操作方式:
  1. 福特的車若有配備自動高低大燈的話,通常會配有頭燈控制模組,先檢查有無此模組。
  2. 若有,你將會需要支援主動頭燈功能的韌體檔案。
  3. 取得檔案後,想辦法把檔案燒進車輛。
而我的案例如下:
  • 我的車款等級是ST-Line,出廠雖標配靜態LED頭燈,但因為有自動高低調整,所以原廠還是有搭載頭燈控制模組。
  • 經比對後,我的模組的料號和「出廠就搭載轉向頭燈」的車輛,所配備的模組料號一樣
  • 查閱線路手冊比較線路圖,也沒有少半條線
  • 細部比對後,所有附加檔案都相同,唯獨其中項主要編碼檔案的名稱不一樣。(模組內除了韌體檔,還有數個設定參數檔)
沒缺線、硬體料號一樣就很好辦事,不過只差了這個看起來很像韌體的東西的名稱不同,問題很可能就出在這邊。

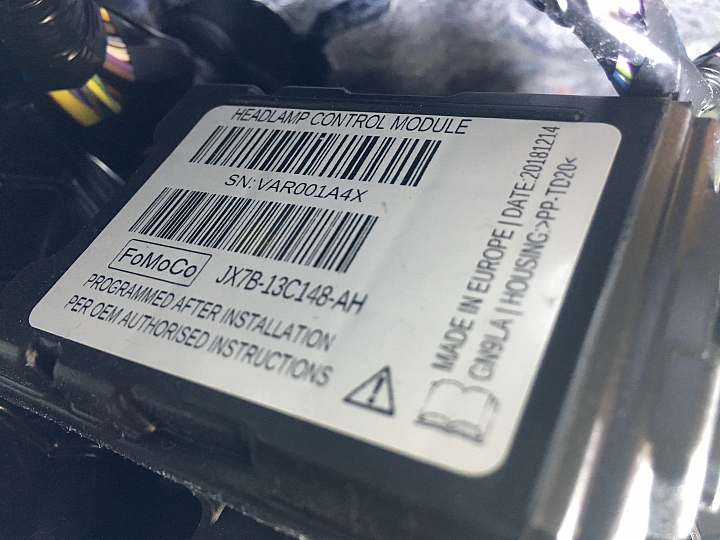

這時我和我的HCM模組初次見面:
Focus MK4 改上歐洲原廠件LED轉向魚眼頭燈 Adaptive LED
HCM:こんにちは。

下方字樣寫道 "PROGRAMMED AFTER INSTALLATION",也就是安裝後必須執行編程。
再來,模組總成的料號一樣的情況下,卻會因為有無配備智慧頭燈,讓模組所呈現的功能截然不同,加上模組又叫我安裝完後要run一次編程,種種跡象皆證明安裝新模組這個程序絕對是卍解
那就來執行一次安裝新模組的編程程序吧!

於是乎...

Bravo!

終於甘願左右擺了


發動時遮光柵也會自我測試一遍


冒險吸在車外的gopro為我們帶來路測時的魚眼作動畫面:


至於上文提到亮100倍的轉角輔助燈,與其說它亮,不如說他在光線的分配和照射角度設計得更完美,所以可以將很斜前方的位置都照得一清二楚。

影片中,開啟方向燈後,該側的轉角輔助燈會加至最亮。
當大燈處於市區模式下,且未開啟方向燈時,轉角輔助燈仍會點亮一半,確保車頭附近的障礙物能夠確實照亮。

Focus MK4 改上歐洲原廠件LED轉向魚眼頭燈 Adaptive LED
Focus MK4 改上歐洲原廠件LED轉向魚眼頭燈 Adaptive LED
Focus MK4 改上歐洲原廠件LED轉向魚眼頭燈 Adaptive LED

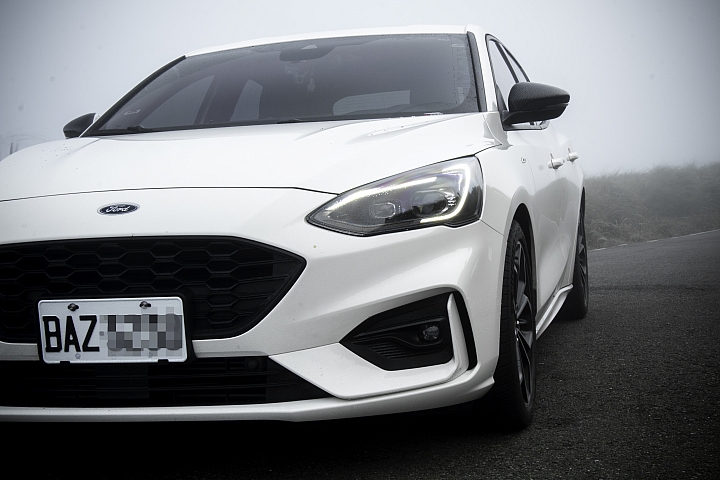

終於,完工


而大家最期待的遠光遮蔽功能...

不多說,請看影片:

這段影片中,車輛會盡量保持遠光燈為常開狀態,藉由Co-Pilot 360的中央攝影機判別前方車輛的位置,並將該處的遠燈遮蔽以防止自己成為遠光狗。
影片中的橘色小鴨有被成功遮蔽,小鴨以左的遠燈仍然保持開啟。(右邊的遠燈應該是偵測到橋下的路燈,所以沒有開啟)

由於影片拍攝的品質不是非常好,實際用肉眼觀察光型,會發現魚眼非常忙碌

以上分享,敬請版上前輩先進不吝指教
