左右閱讀燈LED模組，依照閱讀燈燈具內部空間設計剛好的電路板大小，白色電路板正面排列三晶粒白光SMD LED，小型半固定可變電阻為亮度調節使用
電路板背面除了印上Caroze商標及網址外，主要元件有DW8501線性LED恆流IC與橋式整流器，讓LED模組運作在最穩定的狀態下
因為City(GM6)左右閱讀燈為小炸彈插式燈泡，LED模組背面直立焊接的電路板是用來與燈泡座互相連接，讓電源可以傳導至LED模組上

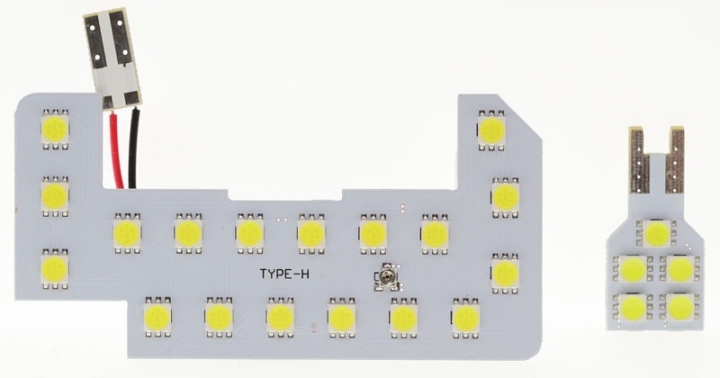

車內燈模組(左)與行李箱照明燈模組(右)，車內燈模組同樣也有亮度調整半固定可變電阻

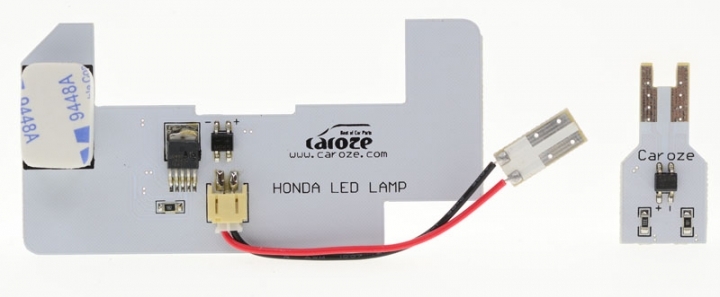

行李箱照明燈模組因為LED數量較少，就只安裝橋式整流器，車內燈模組與閱讀燈模組一樣，電路板背面同樣有DW8501線性恆流IC與橋式整流器，車內燈模組的燈泡座連接用電路板則是用紅黑線路接出
車內燈模組調整到最亮(下)與最暗(上)亮度比較
閱讀燈模組調整到最亮(下)與最暗(上)亮度比較
行李箱照明燈模組亮度無法調整
拆除車內燈燈罩，拔除原本的小炸彈插式燈泡
換上車內燈模組，電路板外型與燈具內部空間完全配合
通電測試一下，會亮就可以裝回燈罩
同樣將左右閱讀燈的燈罩拆下，並拔除原本的小炸彈插式燈泡
將左右閱讀燈模組安裝上去，電路板外型同樣與燈具內部空間完全配合
通電測試後就可以裝回燈罩
使用原本燈泡的車內燈
換上LED模組的車內燈，明亮度提升非常多(亮度設定在最高)
使用原本燈泡的左右閱讀燈
換上LED模組的左右閱讀燈，明亮度同樣提升很多(亮度設定在最高)
使用原本燈泡的行李箱照明燈

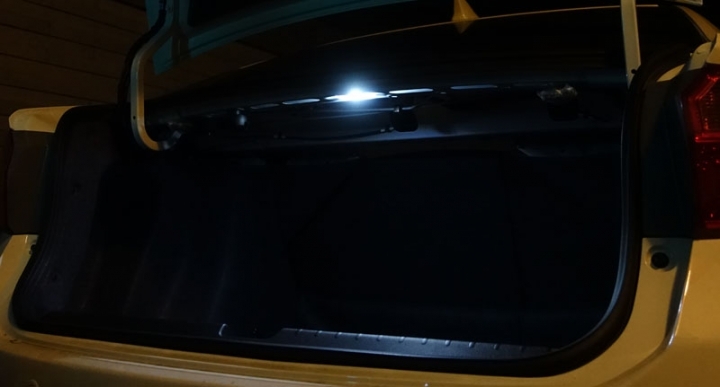

換上LED後亮度略有提升
燈具原本使用的12V/8W小炸彈插式燈泡

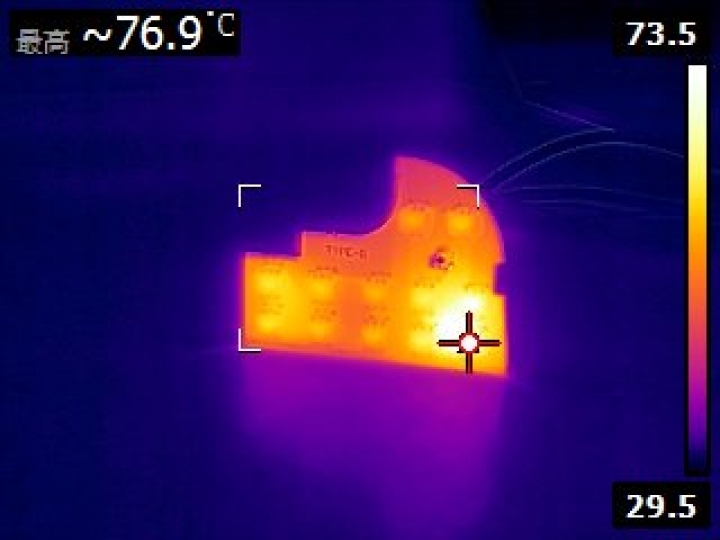

閱讀燈模組點燈10分鐘後熱影像圖，高溫處為LED恆流IC
車內燈模組點燈10分鐘後熱影像圖，高溫處為LED恆流IC
原本小炸彈插式燈泡通電後的熱影像圖
針對燈具內部空間設計電路板，LED配置數量可以最大化，提升整體照明亮度，可調整亮度設計，可依照自己喜好調整適當亮度，同時LED功耗更低，比起原裝燈泡更為省電，壽命更長
報告完畢，謝謝收看
