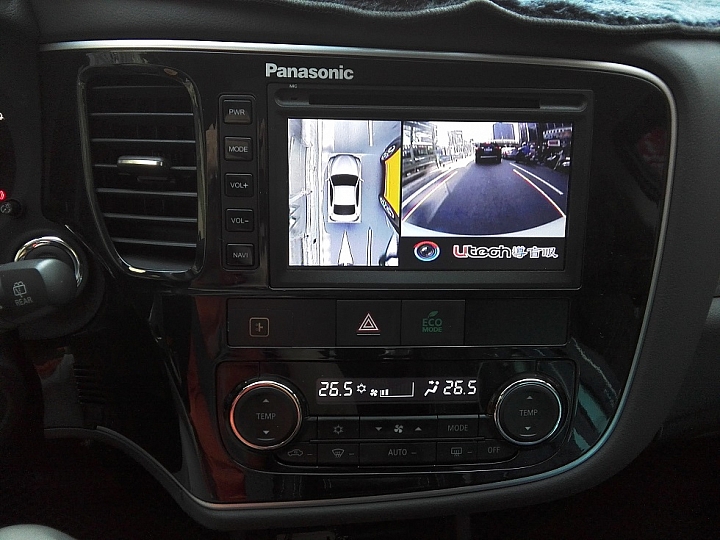

全景俯視 + 前鏡頭
全景俯視車輛的位置, 跟下面三張實際照片做比對.

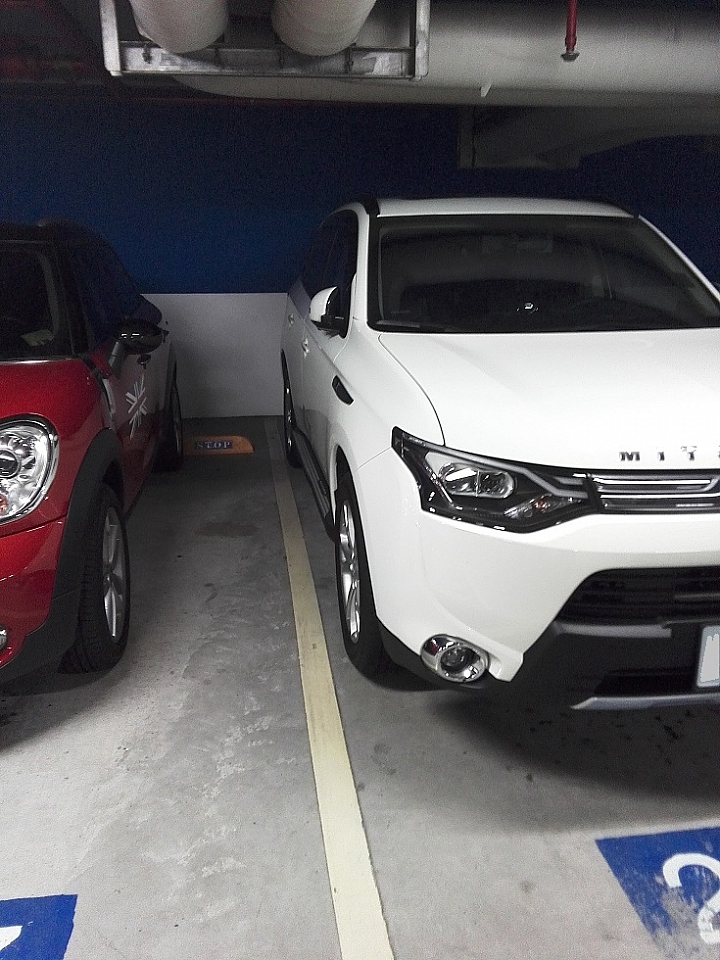

driver side

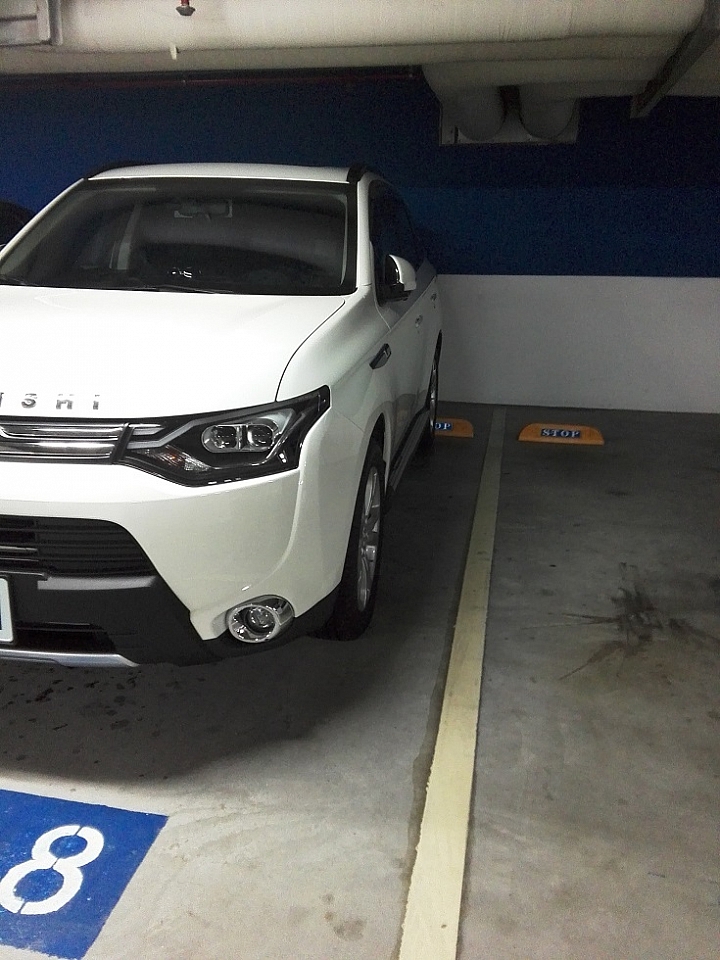

passenger side

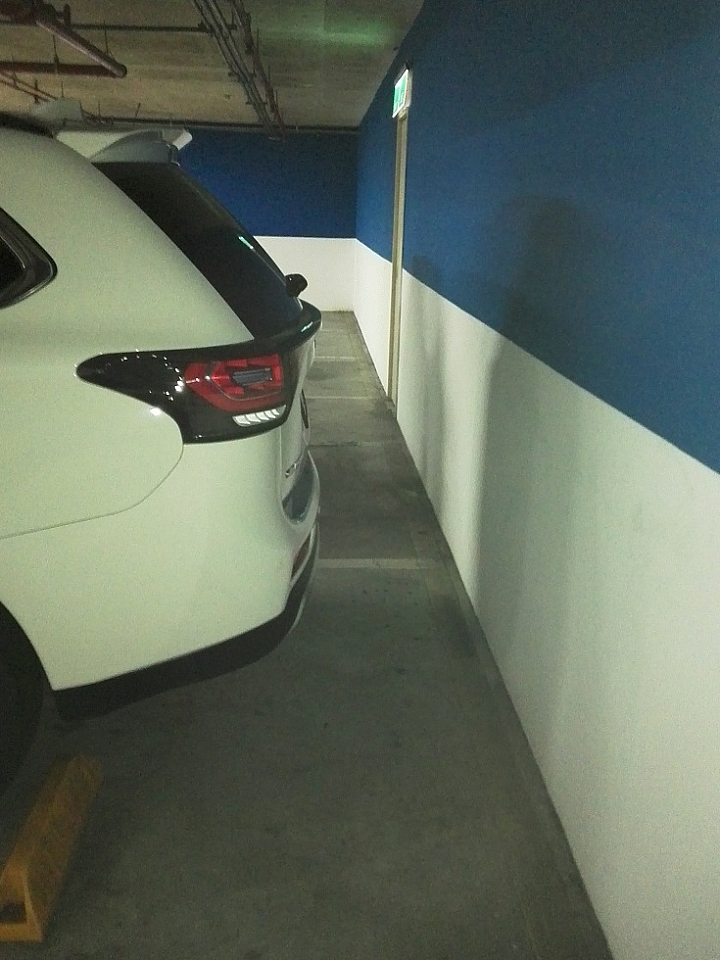

back
倒車雷達開始 "嗶嗶嗶"叫時, 距離牆面約50cm.

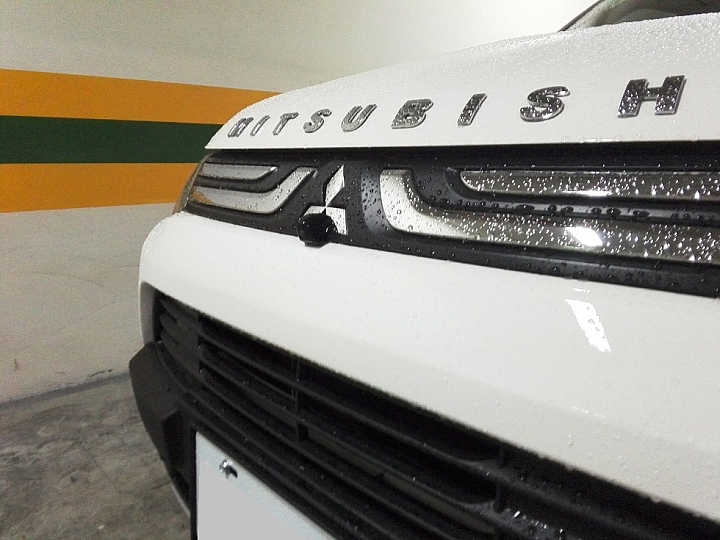

head ccd
技師說前鏡頭裝這裡, 正中央位置最理想, 而且和後鏡頭高度差不多. 環景影像拼接會比較正確. 反正也不是花美男, 冏臉的鼻頭多顆痣應該也還好.
mirror ccd

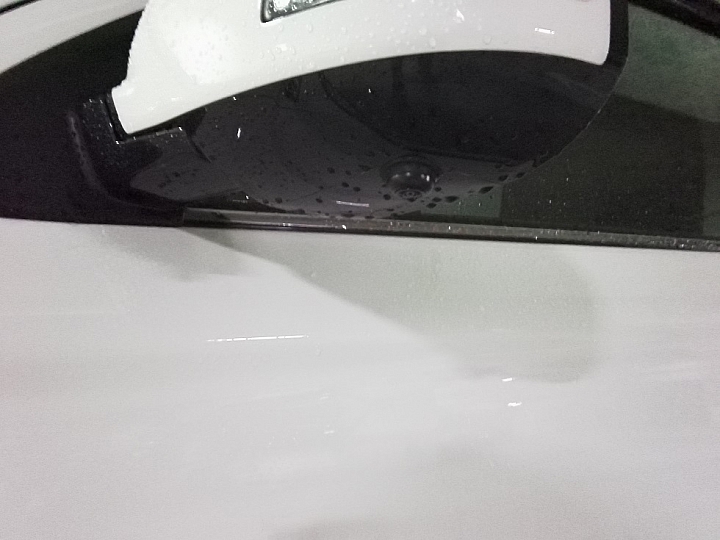

兩側後照鏡下各有一顆鏡頭
back ccd

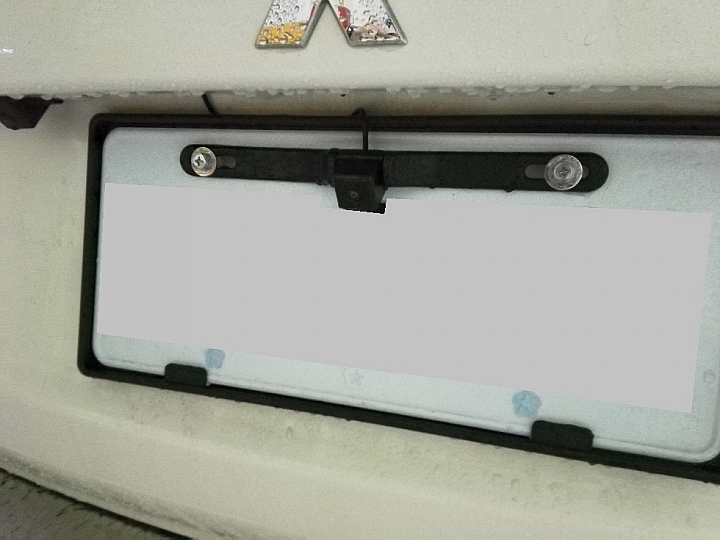

用牌照螺絲鎖一個鏡頭支架, 這樣鏡頭位置會在車輛正中心線上.
button

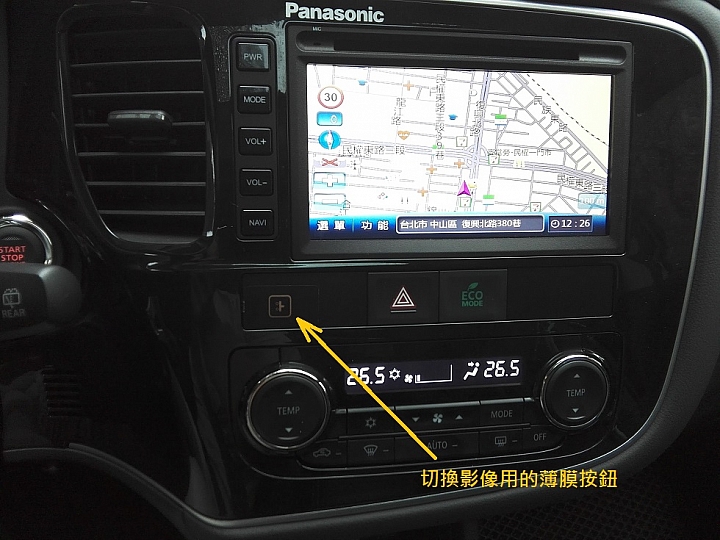

請技師將薄膜按鈕開關, 貼在螢幕下方. 這樣操作比較直觀和順手.
我沒有另外加裝螢幕, 就直接用DVD的系統. 環景系統作動方式 :
1. 打倒車檔時, 出現環景和後鏡頭影像.
2. 打左/右方向燈時, 出現環景和左/右鏡頭影像.
3. 按薄膜開關, 螢幕會切到環景和前鏡頭影像. 不會自動跳回原DVD選項. 要長壓薄膜開關1-2秒, 才會跳回原DVD系統.
這個模式我覺得還OK, 拿車回來後遇到下雨, 結果前後鏡頭會有水珠在鏡頭上, 影像會被影響到. 所以這套系統雨天比較會受影響. 不過左右後照鏡下的鏡頭還好.
鏡頭影像還有車寬輔助線標示, 等開熟了應該會有幫助.
