DIY行車紀錄及監看系統
在今年的七月底終於把自己設計多時的行車紀錄及監看系統上車實用了.
以下是實裝的照片供各位參考一下.
主機配置:
這部分的零件大部分是直接從露天買的,包含4路DVR(不含聲音),專用穩壓電源.
硬碟 (IDE) 60G是用舊PC換下來的.主控板自已設計.含風扇和硬碟防震.
DIY行車紀錄及監看系統

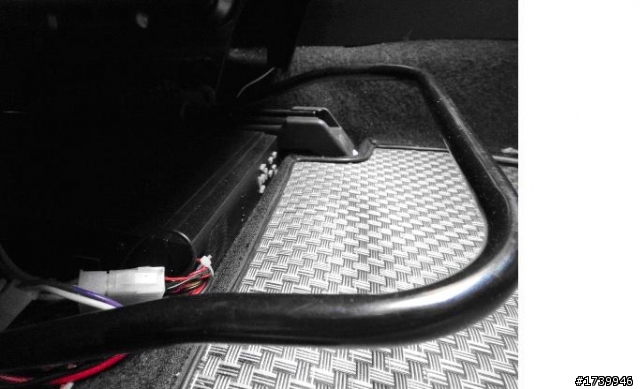

車上實裝:
主機就裝在客座下方
DIY行車紀錄及監看系統

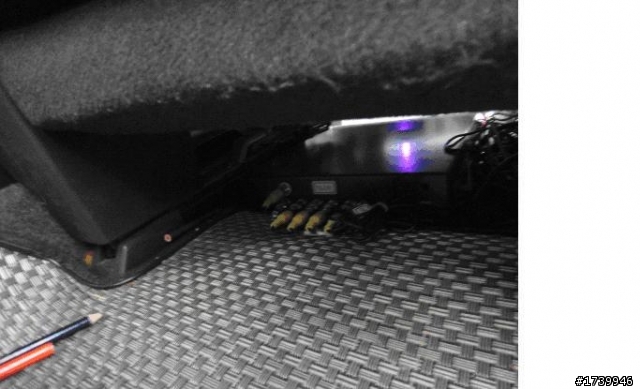

主機後方的VIDEO接頭配置:
DIY行車紀錄及監看系統

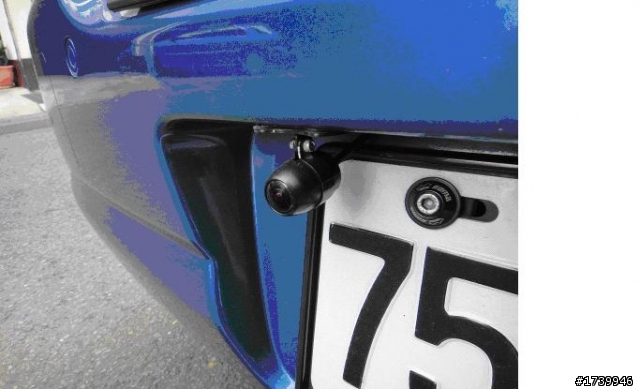

後鏡頭
DIY行車紀錄及監看系統

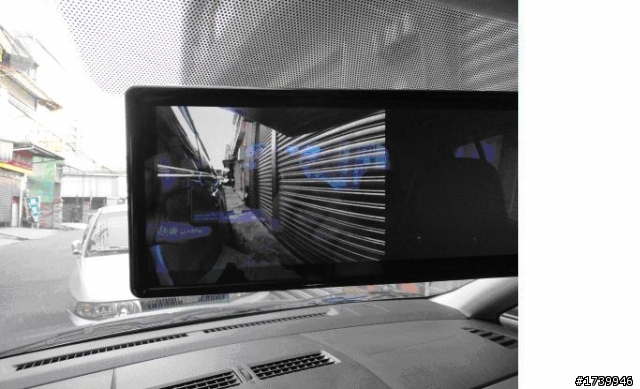

後監看(倒車)畫面:
DIY行車紀錄及監看系統

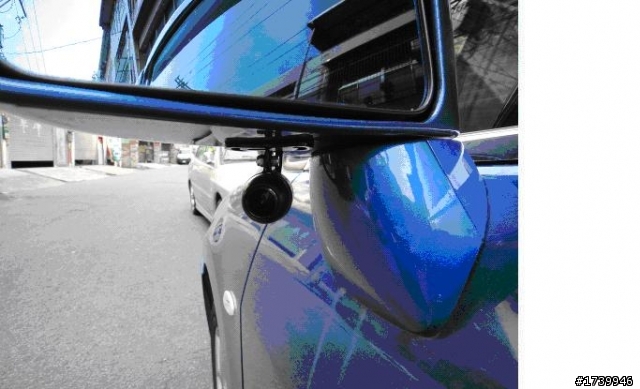

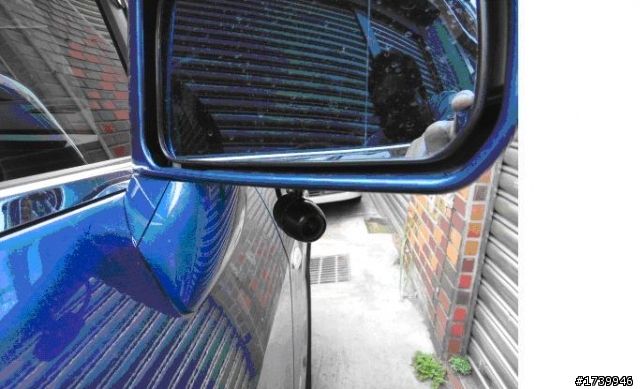

右鏡頭:
DIY行車紀錄及監看系統

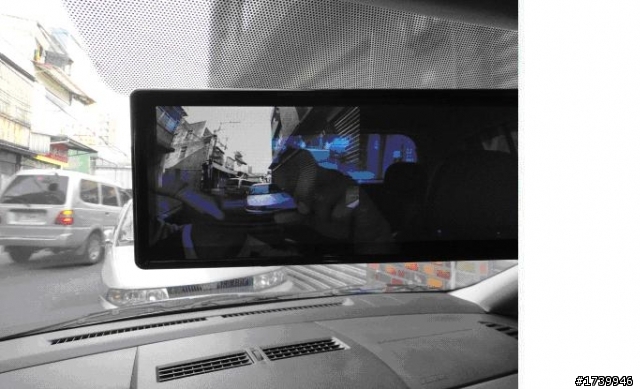

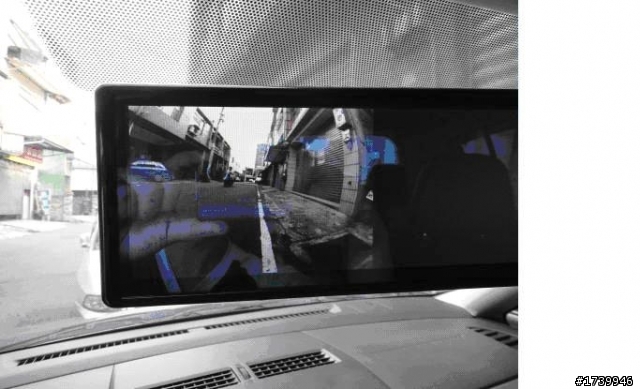

右監看畫面:
DIY行車紀錄及監看系統
左鏡頭:
DIY行車紀錄及監看系統
左監看畫面:
DIY行車紀錄及監看系統

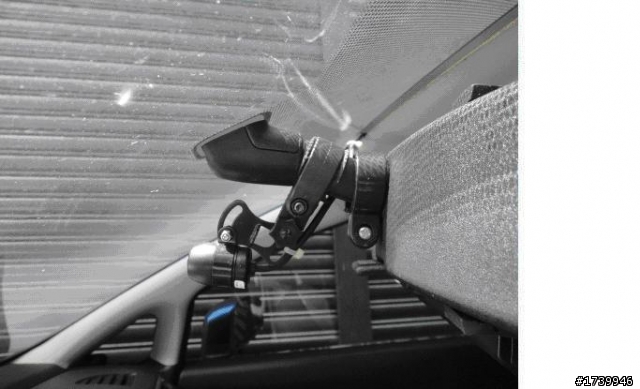

前鏡頭:
DIY行車紀錄及監看系統
前監看畫面:
DIY行車紀錄及監看系統

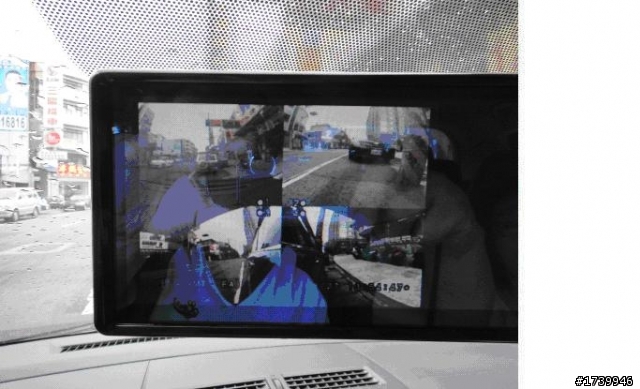

錄影四格畫面:
DIY行車紀錄及監看系統
每個鏡頭都是獨立全畫面全時錄影.
當初設計這套系統的目的是想說結合本來就已安裝的行車紀錄器,倒車鏡頭和LCD後視鏡,再加上計畫中的兩側鏡頭和DVR來達成全時紀錄及監看的功能,來提升整體行車的安全性.
其實在設計自己這套系統之前,有去看了一下市面上現有的一些系統,如目擊者...總覺得太貴,或有些功能還是要自己去附加,既然如此,不如就自己動手吧.
當然要自己去設計全新的系統那真的是超過了自己的能力,所以還是以整合現成的次系統為主,控制部分才自己動手,這樣就節省了很多的成本和時間,也減省了測試的時間.會做這麼久(好幾個月),主要是用公餘的時間去做,每天只能挪用一個小時或一個半小時的緣故.因為小弟也是要上班養家活口的(而且還要冒著被老闆發現的危險).
整合現成的次系統如下:
1.車用穩壓模組: 輸入電壓DC7-20V,輸出電壓DC12V,3.0A.這是在露天買的,有5組個別的輸出.當然要先計算一下是否符合需要,電壓的range要大,比較不怕有不夠力的時候.
安規的部分也不能馬虎,寧願燒掉穩壓模組,也不能燒掉車子的系統.
2.DVR:也是在露天買的,最便宜的4 Channel,輸入電壓DC12V,線路實驗時燒掉一台,所以買了兩台.這就是穩壓模組的重要,因為一般低價位的DVR,電源都設計的不好.直接接車用電源,燒機的可能性就會很高.另外不管是用哪一種HDD(IDE,SATA,SSD),DVR的穩定電壓也是很重要,不能讓它時靈時不靈,否則也會很快報銷.我用的是舊PC換下的60G IDE.DVR機殼裡再加上防震和散熱.
3.CCD鏡頭;最後是在光華商場買的.研發期間買過CMOS的鏡頭來測試.最後選CCD是為了解析度,色彩和動態表現,耐候性和壽命的考量.最後就是安裝和調整的便利性.
只有錄影功能並不困難,難在要能及時監看.
以下是及時監看的設定:
1.預設畫面是前鏡頭的監看畫面,當LCD點亮時,就會看到的畫面.
2.倒車時切換到後鏡頭畫面,LCD點亮顯示.倒車完畢自動息影
3.左轉打左轉方向燈時切換到左鏡頭畫面,LCD點亮顯示10sec後自動息影.
4.右轉打右轉方向燈時切換到右鏡頭畫面,LCD點亮顯示10sec後自動息影.
5.打方向燈時要倒車,強制切換到後鏡頭畫面,LCD點亮顯示.
6.故障燈模式時,LCD不點亮無顯示.
這部分的控制線路就只能自己設計線路和實作了.詳細部分我就不說了,有興趣的人歡迎留言.
最後就是實裝了,這部分就要謝謝御用改裝廠(就是那個有狗標的那個),當報名團購改裝部品的時候,我就在旁邊偷學拆裝,所以才能自已動手.
裝機實用到現在,系統都穩定運作中,所以以後如果在路上看到左右後視鏡上有掛著鏡頭的藍T,那就是小弟啦.至於花了多少錢呢?CCD鏡頭比較貴,total有花到一萬多,不過真的是樂趣無窮.
太強了~
這樣系統就完整了!!
全車監控不漏錄~
我光藏個電源線就跨把自己給搞死了...
大大連控制都自己來...
話說這樣的系統在車上用穩定嗎?
畢竟車用可是嚴苛的環境考驗呀...
這真是太強大了~~~~真的是手工樂趣多

不知道大大能不能私一下 線路圖

因為本身不是專科 所以苦惱阿XD 感恩~~~
哇~~~真是太強了~~~DIY無敵~~~

一想到要整合在一起~~~~我想到就頭痛啊~~

版主~真有心慢慢弄~~~~給你
~~~~~~幸福就是兩個人互相體諒~~~~~~
防水鏡頭放車外,要有被借走的心理準備,這也是我二側鏡頭還沒決定的原因!
DVR放的位子,我個人覺得沒有很好,除非你是雙座車。
不然那個位子還是有可能被坐在後座的乘客踢到,加上如果又下雨,後座乘客的雨傘難保雨水不會碰到。
我放DVR的位子是在後行理箱上面,仿照以前很流行CD換片箱的位子。
先用大片的汽泡袋置於車體鈑件跟DVR間,再用束線袋用井字固定。
而滑鼠用無線的滑鼠就一樣可以操作了。
這樣就不會有被踢到跟碰到水,你可以參考看看!
wlliang053大:
你真的太強了
小弟也想跟你一樣搞的依台當監視器
不知道你用什麼軟體去運作的呢
謝謝
主控板自已設計~~

樓主簡直神人~~~

順便幫回一下樓上的問題

樓主用4路DVR,有電源四個鏡頭就會錄影了,網拍很多
凡事太盡,緣分勢必早盡

wlliang053 wrote:
DIY行車紀錄及監看...(恕刪)



大大的作品實在很棒,看到口水流滿地呀....
想請問大大的及時監看的設定,這部分的控制線路可否可提供出來??
小弟的車子與大大相同,安裝方面是否有建議供參考??
非常感謝喔!!
初來乍到 請大家多多照顧
硬碟好像會很容易掛點........ 不考慮 SSD 嗎??
