RAV4 MK5車頂架滲水修改建議

阿福的網宅II · 2021-01-01T12:34:50+08:00

因為這個事件，週遭實在太多親友是車主，知道我在車界作內外觀設計開發，問我這個問題太多了，所以將回覆過車友、親友的疑問整理上來，作資料，車友們再自行參考看看，希望對大家有所幫助。RAV4車頂架漏水事件說明 :主因在底部塑膠扣原本是黑色橡膠墊原廠在漏水事件後，官方稱2020年式改為紅色橡膠止水墊便不會漏，而車友們問我最多的，便是塑膠扣與橡膠止水墊到底行不行?首先，我們先就汽車車體朝頂TOP端破孔的主要兩種封體工法，下面有回文探討。1. 前、後擋風玻璃與車體搭接。採結構膠施打作徹底密封。2.活動天窗密封條+排水設計。採活動、易拆卸式，採隔水橡膠條作表面隔水阻絕，底部搭配導水槽，將水沿著A、C柱兩端朝葉子鈑內側導水管由車底排出。這在汽車百年產業，已經是歷經長年累積經驗設計開發經驗迄今。我回覆逐一如下 :A :只要是從事塑膠業生產都會知道，橡膠墊日後老化或溫度冷熱長時間後塑膠收縮，便會產生間隙，這很正常。自己在汽車產業從事車身件設計開發，如要作比較徹底封體，是會用PU結構膠先沿著裝配孔位打一圈膠，再把車頂架組立回去作徹底防水。畢竟車子開到報廢，車頂架沒事不會再去拆它。打膠示意圖-*********************************************************************************************Q :五金行買的速立康可以嗎?A :速利康衰退快，大約半年就有縮水率問題。建議您跑氣動工具販賣店買日本，或福士的PU結構膠。將車頂架移除，即可看到整排破孔。於每個圓孔週圍打一圈結構膠，將車頂架組立回去。車頂架原廠白色塑膠扣下方橡膠墊，會透過結構膠填補間隙，即完成封體，施打確實便不易滲漏。歐洲車頂架生產線組裝，很多都會施打結構膠確保密封，例如上一代Volvo V60。*********************************************************************************************Q :塑膠扣與橡膠墊到底行不行?A :塑膠成型本身就會有正負一定範圍的縮水率。即使是台扣生產的塑膠扣/橡膠，縮水都會有一定的不一值，這要控制在µm微毫米範圍內以成型來說真的很難管制產品。歐洲車生產會選擇整排打膠是比較一勞永逸的造法。如以產線的整改角度，可能會要求車頂架供應商，將底部整排破孔，改為前/後兩端各1-2個鎖孔來對鎖車頂架架橋片，將其餘破孔封閉，減少過多孔位產生漏水機率。車頂架外蓋再對接鎖附於架橋片上即可，這樣會比較單純。但這是日本原廠進口，除非日本願意整改，以國內車廠來說，目前都只能發技術通報要求各都經銷商協助處理。*********************************************************************************************Q :只能換改良件的車頂架採對鎖方式，但全球賣的車口數太多了，要擦屁股難難難。如果是像歐系車的鋁合金車頂架都用螺絲對鎖設計就不會有這些問題剛看到另一篇召回似乎是把原本薄到不行的墊片換成加厚的橡皮墊片，但扣子本身還是塑膠的，看來是只為撐過保固期的設計。A :漏水的問題，有可能如下 :* 車體鈑件破孔孔徑不一致，差幾微毫米。* 塗裝膜厚產生的公差。* 白色塑膠扣縮水率產生的微毫米公差。* 塑膠扣底部套用的黑色or紅色橡膠墊縮水率產生的公差。漏水是因為上述這些關聯部件都有可能造成的影響。而車廠管制，通常是車體最大，所以前端車體孔徑、塗裝，都是不可逆鱗的。它...

drung0418

763分

111樓

drung0418

個人積分：763分

文章編號：80353078

nifan wrote:
現在任何一個RAV4(恕刪)

保固內就請原廠處理不是常識嗎？
真的保固內遇到漏水當然是請原廠巡一趟把有尿漬的地方全部換掉再做車頂補強，這有什麼好爭論的呢？

樓主寫這篇的時候還不確定原廠會打膠，所以他才補充說如果是他自己處理的話會直接打膠，我覺得他這樣說也沒什麼問題呀。

現在知道回原廠會打膠理論上短時間內不會再漏，RAV4這台漏水車的銷量也持續下跌中（事實上我認為這正順了他們想賣利潤更高的CC的意）。
如果你想爭論的是TOYOTA打死不認設計瑕疵死不召回，那你真的是找錯人噴了。

chroming

1961分

112樓

chroming

個人積分：1961分

文章編號：80353821

不長眼 wrote:
三菱.富士.川崎大概(恕刪)

富士重工就是現在的486啊!
川崎本業是造船的，所以沒做汽車

灑yan

39326分

113樓

灑yan

個人積分：39326分

文章編號：80353831

阿福的網宅II wrote:
因為這個事件，週遭實(恕刪)

hi阿福，我來朝聖了。

上面亞洲人，下面黑人！㘉㘉㘉～

阿福的網宅II

18496分

樓主

阿福的網宅II

個人積分：18496分

文章編號：80369309

灑yan wrote:
hi阿福，我來朝聖了(恕刪)

穩湯安捏共。

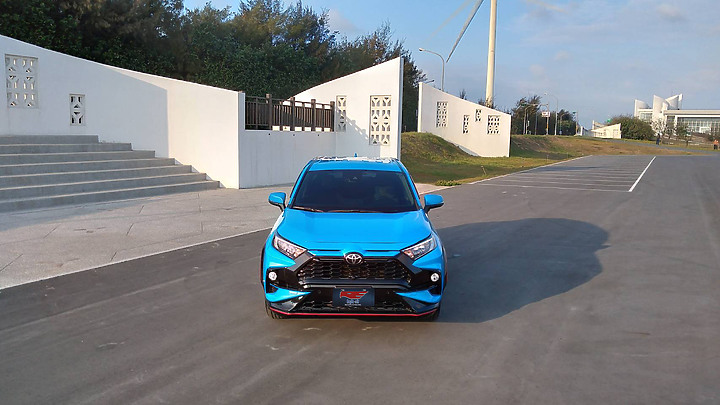

這幾天忙著處理自己設計的RAV4保桿T0試裝，幾天沒上來，想不到大家蓋這麼多樓。
這邊就不一一回覆了。
點我看大圖

在此感謝不論給予讚聲或指教的朋友，都感謝您們給予寶貴的意見，再下都萬般感激。
或許詞不達意，懇請見諒。

希望RAV4原廠順利協助車友們解決問題嚕!
厄運退散，好景常來。
祝大家2021，新年快樂呀!

dinnerxp

14385分

115樓

dinnerxp

個人積分：14385分

文章編號：80369475

~買的精彩,修的痛快~

nifan

5083分

116樓

nifan

個人積分：5083分

文章編號：80369637

大家的RAV4是和泰免費贈送的還是和泰花錢請大家幫他開的？
要不然花一百多萬自己辛苦賺來的錢跟和泰買車
為什麼還要自己幫和泰想辦法堵漏水？
這樣做和泰會送每個人免費保養還是給每個人工資嗎？

自己上膠或加額外配件堵漏水表示你有自拆過車輛
被和泰保養廠看到會被和泰保養廠判定破保喔要施做之前請三思再三思
在台灣電器自拆都會被判定破保了車輛自拆被和泰保養廠看到怎可能不會被判定破保呢???
施作前真的請務必要三思再三思

HG Gundam

465分

117樓

HG Gundam

個人積分：465分

文章編號：80369855

nifan wrote:
大家的RAV4是和泰(恕刪)

車廠SOP : 以拖待變，最好是拖到車主過保再來，統一口徑說零件老化，全都以個案處理。
賣這麼多漏水車，召回會壓縮到銷售與售後維修動能。
我們是銷售的封沺，又不是召修的封沺。那些受不了保固內自拆的車主，就統一口徑說非原廠維修破保，原廠不保證維修後是否能根除。選我正解。

話說這麼多的苦主，集結起來以法律途徑提出訴求很難嗎?
真是一盤散沙阿...

https://youtu.be/rmXNukrqgQo

學一下馬自達的車主處理方式很難嗎?

https://zh-tw.facebook.com/groups/cx5sos/

買的精彩修得痛快的稱號要換人當了，花了一百萬還要學PU膠、膠塞、板金件特性，當每個車主都很閒? 是在哈囉
